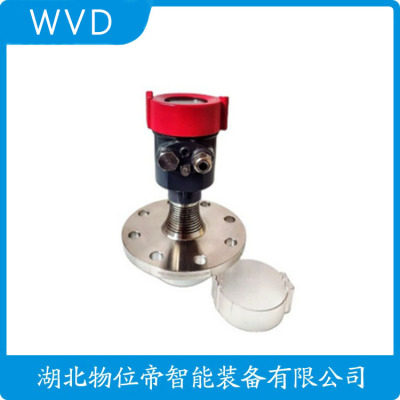

LJYKCK-74雷达料位计生产厂
技术发展趋势与创新方向
79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
在现代工业生产中，液位测量是一项的任务。无论是石油、化工、食品加工，还是水处理等行业，都需要准确、地测量液位，以确保生产过程的正常运行。而雷达导波液位计，就是为此而生的一种高科技测量设备。
一、雷达导波液位计的工作原理
雷达导波液位计是一种利用微波技术进行液位测量的设备。其工作原理是:通过发射微波信号，当微波信号遇到液面时，会被反射回来。雷达导波液位计接收到反射回来的信号后，通过计算信号的传播时间，就可以准确地计算出液位的高度。
二、雷达导波液位计的特点
1.高精度:雷达导波液位计的测量精度高，误差通常在±2mm以内，甚至可以达到±1mm。
2.非接触测量:雷达导波液位计是通过发射和接收微波信号进行测量的，因此，它不需要与被测液体接触，可以避免因接触液体而产生的腐蚀、污染等问题。
3.适用性强:雷达导波液位计可以应用于各种液体的测量，包括腐蚀性、粘稠性、高温、高压等液体。
4.安装方便:雷达导波液位计的结构简单，安装方便，可以在各种复杂的环境中使用。
三、雷达导波液位计的应用
雷达导波液位计广泛应用于石油、化工、食品加工、水处理等行业。例如，在石油行业，它可以用于测量油罐的液位，以控制石油的开采和运输；在化工行业，它可以用于测量各种化学液体的液位，以化学反应的正常进行；在食品加工行业，它可以用于测量食品加工过程中的各种液体的液位，以食品的质量和；在水处理行业，它可以用于测量水的液位，以控制水处理过程。
总结，雷达导波液位计是一种高精度、非接触、适用性强、安装方便的液位测量设备。它的出现，大地提高了液位测量的准确性和效率，为现代工业生产提供了强大的技术支持。
3、hjrd34导波雷达液位计使用说明:
测量原理
hjrd34导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表
面的距离 d 与脉冲的时间行程 t 成正比: d=c×t/2 其中 c 为光速
因空罐的距离 e 已知，则物位 l 为: l=e-d
输出
通过输入空罐高度 e（= 零点），满罐高度 f（= 满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于 4－20ma输出。
测量范围
f----
测量范围
e---- 空罐距离
b---- 顶部盲区
k---- 探头到罐壁的Zui小距离
顶部盲区是指物料Zui高料面与测量参考点之间的Zui小距离。
底部盲区是指缆绳Zui底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
LJYKCK-74雷达料位计生产厂
雷达物位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。雷达物位计适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计工作方式:向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
雷达物位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
测量方法:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的部分脉冲被反射形成回波并沿相同路径返但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。对于过溢保护，可定义一段雷达液位计距离附加在盲区上。小测量范围与天线有关。随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。回到脉冲发射装置。
测量原理:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
雷达物位计的维护:
雷达液位计主要由电子元件和天线构成，无可动部件，在使用中的故障少使用中偶尔遇到的问题是，贮槽中有些易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，对它们只要定期检査和清理即可，维护量少。
在日常维护中，可以用PC机远程观察反射波曲线图，对于后来可能新产生的干扰波，可以利用液位计有识别虚假波的功能，除去这些干扰反射波的影响，准确测量。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
LJYKCK-74雷达料位计生产厂
文章结合导波雷达液位计在环己烷罐液位测量应用及故障处理实例，总结了导波雷达液位计维护经验工仪表供参考和借鉴。
设备简介及工艺生产状况
1、设备简介
昌晖导波雷达液位计由雷达变送器和导波探杆两部分构成，为两线制仪表。导波雷达变送器匹配的探杆形式有同轴杆式、防腐蚀护套杆式和单缆式三种。
导波雷达液位计的高频振荡器周期性发射低功率毫微秒级微波脉冲，通过浸入工艺介质的探杆引导雷达波脉冲向下传导，当雷达脉冲抵达具有不同介电常数的介质接触界面时，部分能量被反射回变送器。反射强度取决于被测产品的介电常数。介电常数越高，反射强度越大。根据发射脉冲(参考脉冲)与接受到反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。计算公式为:L=C×t/2，公式中L为基准面到液面间的距离，单位为m；C为雷达波传递速度，单位为300000km/s；t为雷达波从发射到接收反射回波的时间间距，单位为s。
传感器接收到微波有固定回波、界面反射波及其他杂波。一般通过设置阈值参数、介电常数、灵敏度来屏蔽掉固定回波及杂波，从而测量的准确。导波雷达液位计为智能型仪表，带有HART通讯功能、回路测试功能及自诊断功能。
2、工艺生产状况
以醇酮装置罐体04LT2102导波雷达液位计为例 。04LT2102用于测量原料罐罐体液位，其测量值传递到DCS系统后，系统里的自动调节回路根据工艺条件的变化对罐体原料液位进行调节，目前大部分石化装置的罐体液位测量都采用导波雷达液位。
导波雷达液位计典型故障分析处理
故障一:参数设置错误，仪表出现问题
由于导波雷达液位计安装后不具备调试条件，售后服务人员采用“盲设定”方法(即不需要实际介质、根据仪表设计数据表的介质物理参数直接标定的方法)设置仪表参数，到醇酮装置水联运时，发现部分导波雷达液位计指示不准。
分析处理:按照经验，先检查导波雷达液位计参数设置。通过HART475与变送器通讯后查看参数设置情况，经过检查导波雷达液位计常用参数设置，发现该仪表参数设置错误，修正参数后观察一段时间后指示正常无误。
故障二:导波管上部憋压，导致管内页面不能上升
在现场共有5台导波雷达液位计在液位升到一定值后变化缓慢直到液位无变化，而现场确认容器内连续进料，现场磁翻板液位计液面仍在上升。
分析处理:首先检查确认导波雷达液位计的参数设置正常，排除仪表参数设置的故障问题。然后，检查仪表安装现场，仔细观察发现，导波雷达液位计为顶部安装，容器为常压，为了达到较好的使用效果，在容器内设计了DN80的导波管。在打开连接法兰时，发现液位计导波管内带压，此时液位变化正常。由此判断导波管上部憋压，导致液位上升到一定位置后不能再上升了。在水联运后确认判断正确，开气相补偿孔处理后液位计工作正常。
故障三:导波雷达液位计钢缆碰壁
在装置开工投料过程中，发现导波雷达液位计波动较大，在20%-65%之间跳变。再次确认导波雷达液位计参数设置正确。通过对一次表及传感器进行联校，参数指示正常，排除一次表及传感器的故障。
分析原因:
①出料泵P41105设计功率较大，在投料过程或装置进入状态时，出料泵回流量达到240m3/h左右，而导波雷达液位计为单缆式，造成导波缆绳摆动过大而碰壁。同时有导波缆绳下挂重锤配重太轻的可能。
②固定在容器内的DN80导波管过长，达9米，可能存在受力后弯曲，导致导波缆绳离管壁距离过近，容易碰壁。
处理措施:由于容器无现场液位计，装置生产需要，决定采用临时测量手段解决过程液位测量问题，采取在容器及所附设备上取静压的方式满足生产，如图1所示。考虑容器内密封氮气压力恒定，停车退料泵P41103在生产时不使用，在其出口处采用现场差压变送器表取压力，在DCS系统上显示液位，同时在现场YR-ER101差压变送器面板上交替显示液位与压力。等到装置停车改造时校正导波管，并增加导波管支撑，增加重锤配重后。再次开车确认导波雷达液位计工作正常。
图1 环己烷罐进出料工艺流程图
导波雷达液位计是一种适应性强，安装调试方便，维护工作量小的优秀智能仪表。可以广泛应用与石油化工生产的容器液位测量，其测量效果也是比较显著。在实际应用中，应该注重过程的维护，严格按照 《导波雷达液位计使用说明书》进行安装操作，以免引起重大事故的发生。
点击图片进入导波雷达液位计选型页面
导波雷达液位计维护经验
下面昌晖仪表总结几点维护经验仅供技术人员的参考:
1、反复了解工艺流程，联系DCS控制系统，准确设置导波雷达液位计参数。
2、熟悉导波雷达液位计本身的性能，了解其结构特征及现场使用的环境。
3、充分分析导波雷达液位计安装的实际工艺情况，区分是工艺的原因还是仪表本身的原因。
4、在现场处理时，将导波雷达液位计与同一罐体其他液位仪表进行分析比对，增加故障判断的依据，可以有效提高导波雷达液位计故障处理的速度和准确度。在没有其它液位仪表时，建议增设，比较重要的地方除了要求采取现场指示外还应该同时增加远传功能，如采用双法兰液位计或磁翻板液位计。
