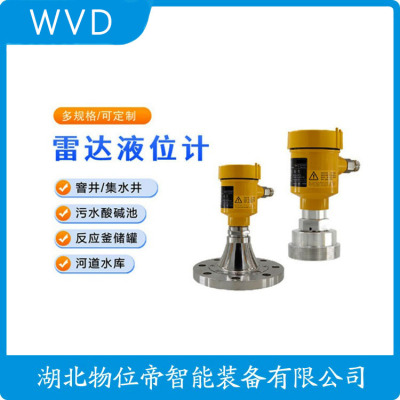

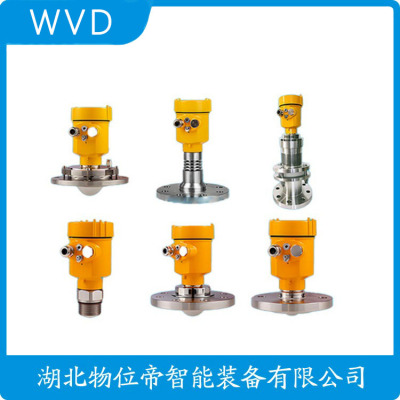

CGR8100-IXTDDLH09AMX雷达液位计电话
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
《导波雷达液位计基本介绍.ppt》由会员分享，可在线阅读，更多相关《导波雷达液位计基本介绍.ppt（15页珍藏版）》请在一课资料网上搜索。
1、曲其森 2014年11月9日,导波雷达液位计基本介绍,塔北项目部开发作业部,汇 报 提 纲,一、设备概述,规格型号:TRD33-IBFPSMAVB-L3600 技术参数: 电源:24VDC 输出信号:4-20mA 环境温度:-40-70 工作压力:0-4MPa 通讯接口:HART通讯协议 生产厂家:中环天仪股份有限公司,罗斯蒙特导波雷达液位计是一种智能型液位计，由于其设计合理且适应性强而被广泛应用于炼油化工企业。这种液位计有多种规格形式，主要分为导波杆式、缆绳式两种,一、设备概述,杆式和缆式的区别,汇 报 提 纲,二、结构及工作原理,导波杆长1000mm（即表头法兰距导波杆末端的距离），正压取
2、压口距离导波杆末端100mm，正压取压口距离负压取压口600mm，负压取压口距离表头法兰300mm,1、基本结构,二、结构及工作原理,2、工作原理,导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度,二、结构及工作原理,2、工作原理,即电磁波由雷达液位变送器天线发射，通过导波体向下传递，到达被测介质表面反射后，再被变送器天线接收。电磁波从发射到接收的时间与到达物位的距离成正比，其关系如下: D=CT/2 式中: D天线到液位的距离； C电磁波传播速度； T电磁波运行时间。 因空罐的距离E已知，则液位L为:L=E-D,汇 报 提 纲,三、设备使用的优缺点,汇 报 提 纲,四、运行维护重点注意事项,检查灌顶雷达液位计的油位满高设定值与PLC程序中液位设定值是否一致； 要检查雷达液位计自身显示是否有问题，通过计算，如果核对油罐即时液位值所输出的即时电流值不准确，就说明雷达液位计本身是存在问题的，就要对其进行其他内部参数设定进行深层次的检查； 检查信号传输线是否有问题,汇 报 提 纲,五、常见故障判断及处理措施,汇报结束， 敬请各位领导批评指导
VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。
当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达物位计，威格导波雷达物位计
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA物位计，威格物位计
VEGA压力变送器，威格压力变送器
VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA雷达物位计，威格雷达物位计
VEGA液位计，威格液位计
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA分析仪VEGAMET341 MET341.X
VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21 PSC21.XGBHB
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX
VEGA分析仪VEGAMET861 MET861.SC
威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA导波雷达物位计VEGXHXKMXX
VEGA物位计VEGAPULS31 PS31.XGMHB
威格物位计VEGAPULS67 PS67.XXBXXHKMXX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62 SONS62.E
VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX
威格超声波液位计VEGASONS61 SONS61.E
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGASWING63PT
威格液位计VEGAWAVE62 WE62.XXTGDRKMX
VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
VEGA控制器VEGAMET624 MET624.
VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX
VEGA雷达物位计VXBXATAMXHA
VEGA控制器VEGAMET381 MET381.CX
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。
威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。
VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。
雷达液位计是对一系列用雷达原理测量液位高低的仪器的总称，导波雷达液位计就是增加了导波功能的雷达液位计，那么，导波雷达液位计原理是怎么样的呢?其中“导波”是什么意思呢?
“导波”的意思是指雷达从杂波中把目标信号检测出来。我们知道，雷达波遇到测量液面后在反射回来，通过计算时间、介质等，就能得出所测量液面的高低，然而由于液体表面有雾气和泡沫物体、介质在波导体上的沉积和涂污的回波信号存在，雷达很难分辨出那一个回波才是真正的目标。导波雷达采用一个波导体(探头)传播电磁能量，具有常规通过空间传播电磁波的雷达液位仪表的性能，并具有如下的优点，可很好地用于石油化工设备中烃类及其他介质液位的测量。
总而言之，“导波”就是“引导目标信号”的意思，使用导波雷达液位计有以下优点:
1、由于信号在波导体中传输不受液面波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，约为所发射能量的20%，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
2、介质密度的变化对测量无影响，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
3、能耗低。GWR输出到波导探头的信号能量小，约为常规雷达发射能量(1mW)的10%。这是因为波导体为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位;另外由于导波雷达耗能小，采用回路供电而不是单独的交流供电，从而大大节省了安装费用。
HD-D800雷达物位计利用微波信号进行测量，其原理是发射微波脉冲至介质表面并接收反射回来的信号，通过分析回波的时间差来确定液位的高度。这种技术不受介质变化的影响，即使在高温高压、蒸汽、泡沫、粘稠物质等恶劣环境下也能稳定工作。
在原油脱盐过程中，HD-D800雷达物位计可以准确监测到油水界面的变化，为操作人员提供的数据支持。
具体来说，HD-D800雷达物位计的应用带来了以下几方面的优势:
1、 提高测量精度:由于HD-D800雷达物位计采用高频微波信号，其测量精度高达毫米级别，这对于控制油水界面的位置具有重要意义。
2、 增强过程控制:准确的液位信息有助于优化脱盐过程，减少能源消耗，提高原油的处理效率和质量。
3、 降低维护需求:非接触式测量避免了传统仪器因接触介质而产生的腐蚀、污染等问题，大大减少了维护成本和停机时间。
4、 提升水平:HD-D800雷达物位计能够及时发现异常情况，如液位过高或过低，从而避免溢油或其他潜在的风险。
5、 适应性强:无论是在海上平台还是陆地油田，HD-D800雷达物位计适应各种复杂的工作环境，确保测量的稳定性和性。
HD-D800雷达物位计在原油脱盐工艺中的应用不仅提升了液位监测的技术水平，也为整个石油加工过程的效率和性带来了显著的提升。
