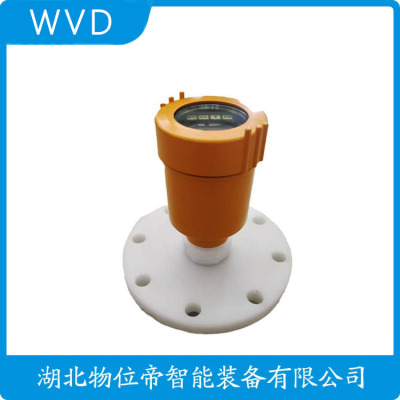

SY-TP-9000-94G雷达物位计厂家报价
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。最新IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
PLUSFO
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
一项技术的出现，要与传统技术进行搏杀，可能是鱼死网破两败俱伤，可能是互相妥协和平共处，也可能多方投降一家独大，LoRa与NB-IOT哪个才是物联网的娇宠？物联网的无线通信技术很多，主要分为两类:一类是ZigBeWi-F蓝牙、Z-we等短距离通信技术；另一类是LPWAN（low-powerWide-AreaNetwork，低功耗广域网），即广域网通信技术。物联网的发展对无线通信技术提出了更高的要求，专为低带宽、低功耗、远距离、大量连接的物联网应用而设计的LPWAN也兴起。
（图一:【高频雷达物位计】STALKER PRO II雷达测速仪）
倍加孚（科技）有限公司*设计制造雷达物位计、雷达液位计、雷达料位计、雷达水位计、超声波液位计、磁翻板液位计、磁性浮子液位计、液位计、石英管液位计、浮球液位计、浮标液位计、投入式液位计、射频导纳物位计、磁敏电子双液位计、射频导纳料位开关、 HRS150型 数显洛氏硬度 HR150A型 洛氏硬度计 HRMS45型 数显表面洛氏 XHR150型 塑料洛氏硬度 TH300数显洛氏硬度计 TH310型表面洛氏硬度计 RD-150A1 手动洛氏硬度 RD-150D1电动洛氏硬度 RD-45D1电动表面洛氏硬 RM-150D1型液晶屏数显 TH320型数显全洛氏硬度 HBRS-150型数显洛氏硬 HRBD-150型电动洛氏硬 XHRS-150型电动塑料洛 HR-150A型洛氏硬度计 HRS-150B型加高洛氏硬 HRSD-45型电动表面洛氏 600MRD/LS洛氏硬度计 500MRD洛氏硬度计 500MRA/S洛氏硬度计 500MRA/LS洛氏硬度计 500MRA/L洛氏硬度计 HBRS-150型数显表面洛 HK单管真空计 TH300型数显洛氏硬度计 HBRS150型 数显洛氏硬 HBR-150DT型洛氏硬度计 HBRM-45DT型电动表面洛 HBR-150A型洛氏硬度计 600MRD™ 硬度计 600MRD/L洛氏硬度计 500RA™洛氏硬度 500MRA™洛氏硬度 表显手持式硬度计 全能数显手持硬度计 数显洛氏手持式硬度计HRS-150型数显洛氏硬度 HD945型 光学表面洛氏 HVS10型 数显小负荷维 HV10型 小负荷维氏硬度 HV50型 维氏硬度计 HVS50型 数显维氏硬度 HBV-5型维氏硬度试验机 VC-5A-1维氏硬度计（手 VC-5D1维氏硬度计（自 VCCD-5D-1带装置数 HDV-5A1/5D1数显维氏硬 HBVS-50型数显维氏硬度 HRV-50A型维氏硬度计 HRV-10B型小负荷维氏硬 HRVS-5型数显小负荷维 HRV-5型小负荷维氏硬度 HBV50型维氏硬度计 HBVS50型数显维氏硬度 HBVS-5型数显维氏硬度 HCV-5A1/HVC-5D1维氏硬 HBV-1000型显微硬度计 HBVS1000型数显显微硬 HBV10型小负荷维氏硬度 HBD-945型光学表面洛氏 VD-5D-1数显维氏硬度计
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
但也不排除由于浮子导向杆与止动环不同心，造成浮子卡死。处理时可将仪表拆下，将变形的止动器取下整形，并检查与导向杆是否同心，如不同心可进行校正，然后将浮子装好，手推浮子，感觉浮子上下通畅无阻卡即可，另外，在浮子流量计安装时一定要垂直或水平安装，不能倾斜，否则也容易引起卡表并给测量带来误差。测量误差大安装不符合要求;对于垂直安装浮子流量计要保持垂直，倾角不大于20度;对于水平安装浮子流量计要保持水平，倾角不大于20度;浮子流量计周围100mm空间不得有铁磁性物体;安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。
UTG-22超声波测厚仪 TM250 型超声波测厚仪 TT100系列手持式超声波 TT300手持式超声波测厚 LA-30型超声波测厚仪 LAD-C 高精度超声波测 UTM-101H型智能超声波 CTS-30型袖珍数字式 TT340超声波测厚仪 TT310超声波测厚仪 TT100a超声波测厚仪 TT320超声波测厚仪 CTZ-30型袖珍数字式 HGG系列超声波测厚仪 UTM-102型超声波测厚仪 DM4DL 超声波测厚仪 DM4超声波测厚仪 WM2超声波测厚仪 CL3/CL3DL精密超声波测 TI41、51系列固定一体 QQI试片（a 标准QQI试 ASME国外标准线型像质 SG-1201超声波测厚仪 SG-1202电脑涂层测厚仪 SG-1203电脑涂层测厚仪 LK300高精度超声波测厚 UTG-32涂层测厚仪 CTS-30A袖珍式超声测厚 TT300型手持式超声波测 UTC-22超声波测厚仪 PX7/PX7DL高精密超声波 DM4E超声波测厚仪 超声波测厚仪 MX系列测厚仪 A/B扫描超声波测厚仪M PR—8²超声波测厚 A/B扫描超声波测厚仪P MMX系列超声波测厚仪 UMX/MX3水下超声波测厚 VX声速测定仪 THOR型高穿透力A-扫描 MICROGAGE2超声测厚仪 T-GAGE4超声波测厚仪 Model 25超声波测厚仪 Model 25DL超声波测厚 25 MULTI PLUS超声波多 ECHOMETER超声波测厚仪 TI7F/TI14铸铁超声 AD-3252A/3252B超声波 AD-3253/3253B超声波测 HGH2000B型超声波测厚 HGH2000C型超声波测厚 HGH2000D型超声波测厚 TI-40N超声波测厚仪 MINITEST 400W 超声波 25MX PLUS 八通道超声 25HP超声波测厚仪 25HP PLUS超声波测厚仪 37DL PLUS超声波测厚仪 MG2系列超声波测厚仪 26系列超声波测厚仪 35系列精密型超声测厚 Magna-Mike 8500 霍尔 DC-1000B 超声波测厚仪 DC-2000B 超声波测厚仪 DC-2020B 超声波测厚仪 DC-2030B 超声波测厚仪 DC-2010B 超声波测厚仪 SKCH-1(A)型精密测厚仪 NOVASCOPE 5000*精密 TG110-DL小型数字式 TI--55/TI--56系列超声 FQR7502型涡流导电仪 HGG-25电涡流测厚仪 CL400精密超声波测厚仪 JB4730-94像质计 CTS-35A型非金属超声波 MAGNAPURE 液渗废液处 管线故障寻踪仪/线路寻踪器 HY-4/ZZK-2(数显)自动 DGT1型电缆故障探测仪 MG8502A设备故障分析仪 TJY-2000型地下管道探 690 型设备故障综合诊 VIH-20型旋转机械故障 SITE-X320系列便携式工 MI2093（T-R10K）线路 RD-4000系列地下管线探 Easy Locator易捷管线 GYX-2000型地下管线探 QF1B 电缆探伤仪 IR-0204型红外线测温仪 IR-0204型红外线测温仪 HT-11D型 红外线测温仪 HT-21型 红外线测温仪 T830-T1/830-T2便携式 570系列手持式精密红外 TES-1326 / 1327 红外 testo 850-1/2红外测温 MiniTemp系列便携式红 MX系列便携式红外测温 PhotoTemp?Mx6型照相式 CI系列热偶红外测温仪 MID系列红外测温仪 GP系列在线式红外测温 TX系列红外测温仪 MP50系列红外测温仪 Marathon系列双集成 FP系列食品型红外 CS100红外测温系统（温 AZ8895红外测温仪 AZ8888红外测温仪 AZ8889红外测温仪 AZ8877红外测温仪 AZ8878红外测温仪 AZ8890红外线测温仪 AZ8879红外测温仪 TR-630型 红外测温仪( TR-630型 红外测温仪( 5500/5510便携式红外测 825-T1/T2红外测温仪 825-T3/T4两用红外测温 860-T1/T2/T3红外测温 AZ8868/8886/8866/885 TI213EL型红外测温仪 PT-5LD PT-7LD型红外线 PT-303红外线测温仪(激 PT-305 红外线测温仪( BF系列红外线测温仪(在 BS系列红外线测温仪(防 TI120EL型红外测温仪 ST系列便携式红外测温 3i系列便携式红外测温 F561二合一红外测温仪 MS Plus非接触型红外测 SSW-1型自动真空温度测 SDS系列(双路)电阻真空 Ti30热成像仪 JB4730-94、DL/T821-2 DT8818型非接触式红外 DT-8812/8811/8810红外 DT-8810/DT-8811/DT-8 DT880迷你型红外线测温 DT-8855二合一红外测温 DT-8830二合一红外测温 DT-8831 二合一红外测 DT-8832二合一红外测温 DT-8833二合一红外测温 DT-8835二合一红外测温 DT-8862双激光红外测温 DT-8863双激光红外测温 DT-8865双激光红外测 DT-8867H工业型高温双 DT-8868H工业型高温双 DT-8869H工业型高温双 TI110/315系列便携式红 PhotoTemp™Mx6型 BA系列红外线测温仪 AR872A/AR882A非接触式 FoodPro/FoodPro Plus 826-T1/T2红外测温仪（ 826-T3/T4红外/接触式 testo 850-1/2红外测温 AR872S/AR872/AR882非 AR842A/AR852/AR862A非 AR802/842/852非接触式 AR-812/832非接触式红 TN00系列红外测温仪 TN20系列(激光) 红外测 TN205L 红外测温仪 TN30系列 热电偶& 红外 TN40系列热电偶 & 红外 TCT103 热电偶&红外测 TN1系列便携式红外测温 TN901测温仪 Fluke62红外测温仪 805 迷你红外测温仪 MT-300C红外测温仪 MT-300C+红外测温仪 MT-500经济型红外测温 ST-652红外测温仪(精密 MS-620红外测温仪(精密 DT8859红外测温仪 DT8858红外测温仪 DT8839红外测温仪 DT8838红外测温仪 DT8829红外测温仪 DT8828H红外测温仪 DT8826H红外测温仪 DT8819H 便携式红外测 DT8818H 便携式红外测 DT8811H手持式红外测温 DT8810H 红外测温仪 DT8828 红外线测温仪 DT8819 红外测温仪 DT880B迷你型红外测温 DT882 迷你型红外测温 DT883 迷你型红外测温 IR77L袖珍型红外线测温
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
作为人类获取信息的工具，传感器是现代信息技术的重要组成部分。在传统意义上的传感器输出的多是模拟量信号，本身不具备信号处理和组网功能，需连接到特定测量仪表才能完成信号的处理和传输功能。但智能传感器能在内部实现对原始数据的加工处理，并且可以通过标准的接口与外界实现数据交换，以及根据实际的需要通过软件控制改变传感器的工作，从而实现智能化、网络化。的来说，智能传感有以下几个主要特点及优势:1.精度高智能传感器可通过自动校零去除零点，与标准参考基准实时对比自动进行整体系统、非线性等系统误差的校正，实时采集大量数据进行分析处理，消除偶然误差影响，从而智能传感器的高精度；2.高性与高稳定性智能传感器能自动补偿因工作条件与环境参数发生变化而引起的系统特性的漂移，如环境温度、系统供电电压波动而产生的零点和灵敏度的漂移；在被测参数变化后能自动变换量程，实时进行系统自我检验、分析、判断所采集数据的合理性，并自动进行异常情况的应急处理；3.高信噪比与高分辨力由于智能传感有数据存储、记忆与信息处理功能，通过数字滤波等相关分析处理，可去除输入数据中的噪声，自动提取有用数据；通过数据融合、神经网络技术，可消除多参数状态下交叉灵敏度的影响；4.强自适应性智能传感有判断、分析与处理功能，它能根据系统工作情况决策各部分的供电情况、与高/上位计算机的数输速率，使系统工作在低功耗状态并优化传输效率。
SY-TP-9000-94G雷达物位计厂家报价
3、hjrd34导波雷达液位计使用说明:
测量原理
hjrd34导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表
面的距离 d 与脉冲的时间行程 t 成正比: d=c×t/2 其中 c 为光速
因空罐的距离 e 已知，则物位 l 为: l=e-d
输出
通过输入空罐高度 e（= 零点），满罐高度 f（= 满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于 4－20ma输出。
测量范围
f----
测量范围
e---- 空罐距离
b---- 顶部盲区
k---- 探头到罐壁的Zui小距离
顶部盲区是指物料Zui高料面与测量参考点之间的Zui小距离。
底部盲区是指缆绳Zui底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3x10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆大测量范围为6.1 m，柔性杆为大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的低点定义为上参考点，用它来代表液位的满点(高可测点)和20mA输出电流。下部死区的高点则定义为下参考点，用它来代表液位的零点(低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
SY-TP-9000-94G雷达物位计厂家报价
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
化工领域需满足ATEX/IECEx防爆认，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认的冗余传感器系统，平均无故障时间（MTBF）超过15年。光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
