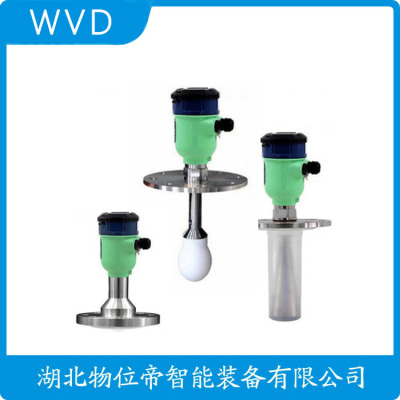

  SYRD816IQGGPQBTA1BLMB雷达物位计公司

  安装规范与测量精度保障

  传感器安装应避开进料口,最小盲区为0.3-0.5m(视型号而定)。喇叭天线与罐壁距离>200mm,倾斜度<3°以确保波束垂直。某溶剂储罐实测显示,5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直,每米弯曲度<1mm。最新电子水平仪集成设计可实时显示安装角度偏差,辅助调校精度达0.1°。定期校准建议采用靶板法,在空罐状态下验证参考距离误差应<0.05%FS。

  关键词:BX-G3028 高精度导波雷达液位计

  分体式导波雷达液位计  导波雷达物位仪  液位计  雷达液位计

  技术参数:

  适用介质:液体,是高温高压环境里的液体  应 用:密封罐,压力较大的液体测量   防爆认:Exia IIC T6 Ga/ Exd IIC T6 Gb   测量范围:15m     频率:500MHz-1.8GHz  天 线:单杆或单缆式     测量精度:±10mm  过程温度:(-200~400)℃  过程压力:(-0.1~40)MPa  信号输出:(4~20)mA/HART  现场显示:四位LCD  可编程  电源:两线制(DC24V)/四线制(DC24V/AC220V)  外壳:铝 单腔/铝 双腔/塑料/不锈钢 单腔  过程连接:螺纹/法兰(选配)

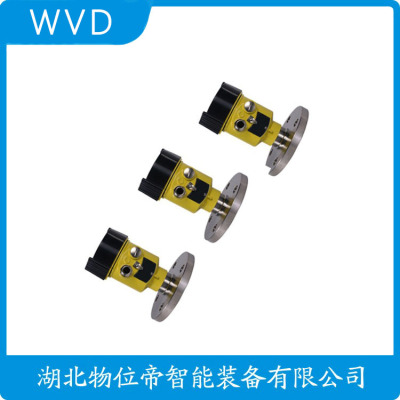

  SYRD816IQGGPQBTA1BLMB雷达物位计公司

  雷达物位计有哪些常见类型?

  调频连续波型雷达物位计

  相对于脉冲回波时间差方式的测量原理,调频连续波型液位雷达采用FMCW(频率调制/连续波)体制,可以达到计量级的测量精度。

  调频连续波型液位雷达工作原理

  其工作原理安装在罐顶雷达液位计通过天线向液面发射经频率调制的电磁波信号,被测表面返回的信号被发射天线接收,并与天线发射的瞬时频率信号比较。由于信号的频率按照一定规律不断变化,因此比较信号频率与天线到液面的直线距离成比例。

  综合测量信号与油罐形状参数,进行几何处理,就可以得到的液位高度和剩余量信息。

  脉冲型雷达物位计原理

  雷达物位计天线发射窄的微波脉冲(例如:6G频率雷达,即:发送一个△t时间(一般为1ns)的脉冲,叠加6GHZ的正弦波信号),这个脉冲以光速在空间传播,碰到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

  由于其发射脉冲与接收脉冲的时间间隔小,一般都采用时间拓展技术,并采用多次测量求平均的方法获得结果;这种测量技术决定了其精度为5~10mm。

  脉冲雷达由于采用微波脉冲信号,是间断性发射脉冲方式,所以,脉冲雷达可以做到功率比较低,一般为0.5W内。可以很方便的实现本安设计。在设计中大都采用大电容充电方式,等电容充电到一定容量后,进行一次微波脉冲信号发射测量。这种设计方式决定了其在料位变化率比较快的情况下,会出现锁波现象。

  雷达料位计在电厂中的应用∵火力发电厂原料仓(煤灰)高粉尘和液位计水汽的凝结现象。一直是物/液位测量的重大难题,本文主要详细阐述了RBRDZB-71-6-C雷达料位计针对这一复杂工况提出了解决方案。一.说明我国是个产煤大国,以煤炭为原料的行业比较多。如煤化工,煤制油,煤发电,其中煤发电的主要燃料就是煤,在电厂发电过程中是由煤燃烧水冷壁带动汽轮机发电,水变成高温水。煤燃烧变成灰。∴发电厂中的煤水灰监测测量显得尤为重要。标志着发电的稳定性,火力电厂的稳定运行。为了提高电厂的发电效率,以及稳定的自动化运行水平,在生产过程中,煤/灰在输送过程中产生的高粉尘,水经过加热流转过程中产生的凝结现象。给测量带来了更高的要求。雷达料液位计RBRDZB-71-6-C可以根据现场的介质,软件自带增益功能,根据现场介质的介电常数系统自动调节。可以穿透高粉尘,以及在水蒸气凝结雷达天线的情况下,依然稳定运行。二.在选择电厂物液位传感器时,需要考虑以下几个因素使用接触式传感器、非接触传感器?接触型重锤料位、导波雷达。非接触型超声波、激光,雷达。都需要一些场景限制。如选择不当,要么维护量大。要么达不到测量效果。例如电厂中的料位测量煤、灰在输送过程中料面形状为不规则性,在进料卸料过程中料面形状为凹凸状并带有大量粉尘。重锤物位计测量。(属于间歇式测量)不间断的利用重锤上下接触测量,精度低,经常出现埋锤断缆现象,维护量大。使用超声波或激光传感器的方法测量不稳定且测量不准。因为声音传播的速度在很大程度上取决于它传播的介质,导致声波测量穿过空气中的灰尘。而激光则需要可见性环境测量。电厂中煤、灰、水蒸汽,泡沫等恶劣工况是一直存在的,导致一些传感器测量失败。普通雷达料液位计胜任,煤、灰。水汽凝固、高粉尘粘结现象造成雷达天线堵塞,经常清理雷达天线粉尘否则不能工作。因为普通雷达发送频率低,波束较大,回...

  概述

  蒸汽汽包是石油化工,发电等工业过程中的重要设备,保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计,浮筒液位计,电接点液位计的缺点,维护量小,测量准确。

  汽包液位测量的现状

  目前,从汽包液位测量的基本原来来看,广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计,浮筒液位计和导波雷达液位计等仪表。

  1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计,这种转换是通过平衡容器形成残币水柱实现的,其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高,运行中故障率低,维护量小,但这种测量方式的误差与汽包压力和参比水煮温度有关,需要进行汽包夜里校准,且补偿计算复杂,此外还应考虑平衡容器温度变化造成的影响。

  2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时,扭力管受到浮筒中立产生的扭力矩大,扭力管转角处于0°。当液位逐渐上升至高时,扭力管受到浮力产生扭力矩,转过一个角度,变送器将该角度转换成4~20MA直流信号,该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响,受到机械振动也会造成读数不准确。

  3. 电接点液位计。电接点液位计属于连通管液位计,原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍,因而电接点街违纪指示值受气包压力变化的影响较小,能方便的远传液位信号。但是有取样传感器性差,电机机械密封易泄露,电使用寿命短,指示不连续,维护量大的缺点。

  综上所述,由于汽包液位测量对象的复杂性,实际运行中的不确定因素和较大的测量误差,导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术,克服了差压式,浮筒式,电接点等液位测量仪表的缺点,满足汽包液位测量的需求。

  导波雷达液位计测量原理及特点

  1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计,电磁脉冲信号以光速沿钢缆传播,当遇到被测介质时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。

  2. 特点。导波雷达液位计的优点是信号稳定,测量不受液体密度和电气特性影响,测量,测量与调校方便,安装成本低且维护方便。

  3. 导波雷达液位计的选型及安装要求

  选型。导波雷达液位计是靠传感器发射电磁波,因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式,揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时,由于运输和安装不变,建议采用揽式传感器。

  安装。导波雷达液位计的安装需考虑安装要求,容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。

  导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物,阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离,不能接触到罐底。

  4. 气相补偿技术(GPC)。在高温高压条件下,电磁波信号在介质上方的蒸汽中的传播速度会降低,此时雷达测量的液位值将减小。选用带气相补偿的导波雷达,通过气相补偿功能队测量值进行补偿,可以得到一个准确的实际液位值。

  导波雷达液位计在汽包液位计测量案例

  在某锅炉装置的汽包上,汽包是产汽系统的主要部分,利用转化炉烟气段的高温热量和炉出口转化气高温余热,产出10.5MPA高压蒸汽,一部分作为工艺上的配汽参与反应,另一部分外送至高压蒸汽管网,实现设能的综合利用,提高装置的运行效率。由于汽包对于锅炉装置的重要性,测量汽包液位先后共使用了三种测量仪表:差压式液位计,普通导波雷达液位计,带GPC功能导波雷达液位计。由下图可知,通过实际测量,在高温时,普通导波雷达误差高达18%,带GPC时,测量误差仅为2%,带GPC功能导波雷达液位计在高温下测量数据比较稳定,真实。

  三种仪表测量数据比较

  总结

  带GPC功能导波雷达液位计在测量高温高压的环境中,各项性能明显优于其他类型的液位计,不受工艺条件的线制,维护量小,性能。是在汽包液位测量的不二之选。

  SYRD816IQGGPQBTA1BLMB雷达物位计公司

  在化工、油气、食品等行业中,经常需要测量不同液体之间的分界面的高度,从而控制反应过程、原料储量等。

  MTS传感器部门生产的Level Plus系列液位计采用MTS的Temposonics®磁致伸缩传感技术,配合特定密度的磁性浮子,可对不同液体的分界面高度进行测量。

  市场上测量液体分界面高度的产品群雄逐,招式各有千秋,小编将一一细数,看看哪种测量原理能拔得头筹!

  一、射频导纳液位计(电容液位计)

  射频导纳液位计的传感器是一根带特氟龙涂层的金属杆或者柔性金属缆,需要插入被测液体内。这样金属杆(缆)和容纳被测液体的金属罐壁之间就会产生电容,这个电容在射频电路(频率达到300Ghz)下被放大到测量的电导纳值。如果被测液体分层后形成上层油下称水的分层,那么会形成C1、C2和C3三个电容值。因为水的导电性能使C3的值大,则射频导纳液位计测量得到的电容值主要取决于C3的值。因此水位的高度就和C3的值几乎成正比例关系。

  根据以上测量原理,射频导纳测量分界面的必要条件和限性:

  1、 上层液体不能导电,如苯、碳氢化合物等;下层被测液体是导电液体,如普通水或者水溶液。

  2、 对分界面测量精度要求不高。因为上层油的高度和被测罐体的形状等都会被测精度影响。

  二、导波雷达液位计

  导波雷达液位计的传感器也是金属杆或者金属缆插入被测液体内。液位计的电子头发射雷达波脉冲。雷达波脉冲会沿着金属杆或者金属缆朝向被测液体传播,当到达介电常数发生变化位置时会产生反射。液位计电子头计算发射雷达波脉冲和接受雷达波脉冲的时间差来确定被测液位的高度。如下图,如果被测液体上层油下称水,则雷达波分别在从空气进入油的时候、以及从油进入水的时候分别发生反射。

  从导波雷达的测量原理可知其测量分界面的必要条件:

  1、 雷达波发生反射的必要条件是介电常数发生变化。如果介电常数的变化很小的话,雷达波的反射信号也很小以至于无法测量。因此导波雷达测量分界面要求下层液体的介电常数比上层液体的要大得多。而介电常数的大小一般无法通过常规手段测量,而且介电常数大小很容易受到环境温度、电磁频率、罐内的化学反应等影响。这就决定了无法轻易判断导波雷达能否和应用环境相适应。

  2、 为了保持雷达波穿过上层液体后还有的能量在分界面上还能产生反射,一般要求传感器是一个同轴结构。上图是导波雷达测量分界面的安装要求,左边是导波雷达的测量杆和测量筒是一个同轴结构,右图中导波雷达的测量杆安装在一个布满倒液孔的测量管内。同轴结构内外的分界面变化有时无法真正同步会导致测量误差。而且粘性较大的液体会粘连在同轴结构内干扰测量。

  3、 如果要测量被测液体分界面知道上层液体的具体介电常数。因为雷达波穿过空气的速度是光速,而穿过上层液体的速度小于光速且和其介电常数成反比。因为介电常数不容易测量且善变,因此导波雷达很难测量分界面高度。

  三、浮筒液位计

  浮筒液位计测量分界面一般安装在罐体的侧面,把被测液体通过两个法兰口从被测罐引入测量筒内,同时测量通内还有一个浮子通过一些机械结构和电子头相连。通过测量浮子受到浮力的变化来感应测量筒内液体的平均密度,从而评估出被测分界面的高度(假定测量筒内只有两种液体)。浮筒液位计不要求被测液体的导电性和介电常数。

  根据浮筒液位计的原理和内部结构,其测量分界面的必要条件和限:

  1、 只能安装在被测罐体侧面,且测量筒内没有空气。

  2、 为了测量的精度定期进行校准,因为浮子到电子头之间的力传输结构会随着时间而偏移设定。

  3、 因为测量筒的狭小结构,被测液体中的固体或者粘性物质会使浮子卡在测量筒内,无法真正反映分界面高度。

  四、双法兰液位计

  双法兰液位计通过测量两个固定位置的压力差来反映两个位置之间的液体的平均密度从而间接测量分界面高度。双法兰液位计也是安装在罐体的侧面,但是不需要测量筒,因此解决了上面浮筒液位计内浮子容易卡死的问题。

  双法兰液位计通过充油的毛细管把罐内的两个压力值传输到电子头部分。因此双法兰液位计的界面测量受到以下因素的影响:

  1、 环境温度变化对毛细管内油压有明显影响,因此长的测量范围要长的毛细管,从而导致温度变化对测量精度也影响很大。

  2、 两个法兰之间充满液体。

  3、 毛细管充油需要的生产技术,因此测量范围对仪表价格影响很大。

  4、 安装过程要毛细管不要受到外部机械冲击,毛细管受损或者油路堵塞。

  五、终篇 - 磁致伸缩液位计

  磁致伸缩液位计通过测量浮在分界面上的磁性浮子的位置来测量分界面的高度。MTS生产的Level Plus系列液位计可以实现测量误差控制在1毫米以内,大的测量范围可以达到22米。磁致伸缩液位计的测量不依赖于液体的导电性、介电常数等物理参数,只是基于不同液体的密度差。密度差和相互不溶解是形成分界面的必要条件。

  Level Plus系列

  磁致伸缩液位计只要选择好特定浮子的密度,安装后不需要定期的维护和标定就能液位计的长期性和性。

  磁致伸缩液位计的应用限性在于不能用于操作粘度很高的液体(建议粘度小于400厘泊)。高粘度液体容易把浮子粘在一个位置不变,导致磁致伸缩液位计测量到的浮子位置不能准确反映分界面高度。

  Level Plus磁致伸缩液位计应用实例

  1、 二硝基甲苯(DNT)和水的分界面

  因为二硝基甲苯(DNT)相对于水的比重是1.52,因此在罐内是下层液体,因此无法使用射频导纳、导波雷达。而且因为现场的测量范围超过4米,因此无法使用浮筒液位计和双法兰液位计。通过使用Level Plus系列磁致伸缩液位计可以同时测量反应罐内的液位和分界面高度,从而对化学反应过程控制。

  2、 液体白磷和水的分界面

  白磷是生产磷酸类物质的基本原料。但是因为白磷在空气容易自然,而且有毒,因此一般都储存在具有水封的储存槽内。Level Plus液位计可以对水封下的白磷存量进行实时监控,同时水封的厚度白磷和空气接触。

  3、 大型成品油罐

  炼化工厂、燃料输送系统等都有一些成品油储罐、转运罐等,这些罐子高度都有15~20米高。因为有些成品燃油会吸收空气中的水分,导致很多罐底都有积水。MTS传感器生产的Level Plus液位计可以同时测量罐内成品油液位和油水分界面的高度,同时还可以根据液位计内部的罐容表来计算罐内容量,并且输出罐内的成品油温度。Level Plus液位计只通过罐上的一个测量孔,就可以同时输出液位、分界面高度、罐内容量和温度的测量结果,满足石油组织对成品燃油的交接计量要求。
