706-510A-010/7CS-1100-A2N-20-140雷达式液位计生产厂商

706-510A-010/7CS-1100-A2N-20-140雷达式液位计生产厂商 706-510A-010/7CS-1100-A2N-20-140雷达式液位计生产厂商
  • 706-510A-010/7CS-1100-A2N-20-140雷达式液位计生产厂商
  • 706-510A-010/7CS-1100-A2N-20-140雷达式液位计生产厂商
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    222574323
  • 更新时间:
    2025-10-06
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
  • 工地用
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

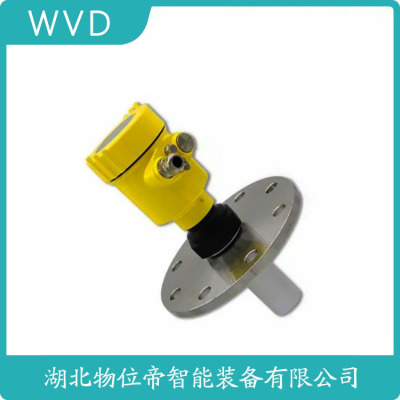

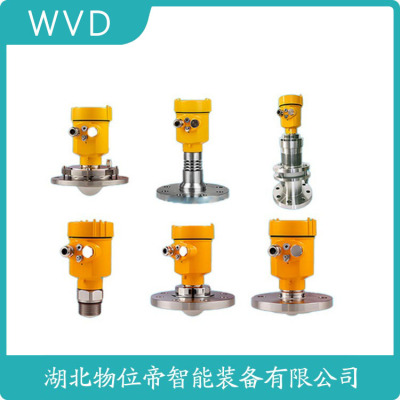

  706-510A-010/7CS-1100-A2N-20-140雷达式液位计生产厂商

  典型应用:

  适用于固体和液体介质,用于各种复杂工况液位测量。

  概述:

  dt-yw900型脉冲雷达物位计因其的非接触式测量特性,可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。输出的4~20ma信号可以提供远端控制,采用了的微波技术和echo-tech回波处理技术以适应各种工况。脉冲雷达物位计的工作方式可测小介电常数介质,并适用于各种金属,非金属容器内,对人体及环境无伤害。 脉冲雷达物位计适用于 煤厂、电厂、石油化工、食品行业及一般工业应用。

  本产品的加工定制是是,品牌是鼎拓,型号是DT-YW900,类型是其他液位变送器,测量范围是0~35米,测量精度是<0.2%,输出信号是4~20(mA),测量介质是固体、液体

  固体散料测量的特殊挑战

  低介电常数粉料(ε<2.5)易导致信号衰减,80GHz雷达通过4°窄波束和增强发射功率(20mW)提升检测能力。某水泥厂实测表明,生料粉仓中26GHz雷达回波仅-90dBm,而80GHz型号达-65dBm。粉尘环境需配置0.3MPa空气吹扫装置,防止天线积灰。最新多目标识别算法可区分下落物料与料位面,动态误差控制在0.5%FS内。料仓倾斜时,三维建模技术自动补偿斜面导致的测量偏差。

  706-510A-010/7CS-1100-A2N-20-140雷达式液位计生产厂商

  测量原理   通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲,进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时,部分能量被反射回变送器。   变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离,由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高,反射强度越大。

  导波雷达技术的优势高度、的直接液位测量,无需对变化的过程条件(如密度、导电性、粘度、pH、温度和压力)进行补偿。无活动部件、无需重新标定,将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐,而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险

  高度的应用灵活性

  5300 系列的特性能更优,适用于更多应用;适用于大多数液体和固体的液位/物位应用,以及液体界面位置测量应用;实现多方面,其中包括过程容器、控制和,即使是具挑战性的应用场合也能妥善处理,十分;可广泛选择材料、过程连接件、导波杆类型和配件;通过多种选项,您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件;动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。

  佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性;能够将单管导波杆用于长测量范围、障碍物和低介电常数场合,确保在更多应用(如粘性介质)中具有性;对于具有挑战性的应用场合(如塑料颗粒和易沸腾的烃类产品),导波杆末端探测提供备份功能;智能电流接口具有更稳定的微波和 EMI 性能,可使外部干扰造成的影响小。

  设计坚固,性高无与伦比的重型导波杆解决方案具有多层保护,可用于端温度和端压力;回波逻辑和智能软件功能具有更佳的能力,可跟踪表面,检测整个容器的状况;防溢罐保护和集成系统 SIL3 适用性均经过第三方认;电子部件和电缆连接位于单独的隔室中,操作更,并且更能受潮;带有验反射器,可轻松验变送器,检测高液位条件;

  技术规格液体和半液体液位,和/ 或液体/ 液体界面,或固体物位;5301 型用于液位或全浸没界面测量;5302 型用于液位和界面测量;5303 型用于固体物位测量;微波输出功率额定 300 μW,大 45 mW;湿度0 - 100% 相对湿度;启动时间小于 40 秒;输出:两线制, 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上,符合 HART 协议的主机都可调用。HART 信号可用于多站模式。

  导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播,遇到被测定介质,介电常数急变而引起反射,脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。

  导波雷达液位计的优点

  1 .功耗低。 GWR输出给导波探测器的信号能量小,是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路,使信号衰减保持在限度,能够测量介电常数低的介质液位,而且导波雷达的功耗小,所以采用回路电力而不是单独的交流电力,大幅度节省了安装费用。

  2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响,所以计量器接收的返回信号的能量相应强,约为发射的能量的20% (既定的0.02mW] ),而且返回信号中的干扰性杂波信号小,除测量信号外

  3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样,使用传输时间测定介质液位,从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同,不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响,比较回来的各种信号很难从杂波信号中检测出真液位信号,但是导波雷达只需要测量电磁波的传输时间,不需要信号的处理和识别。

  4、光速的电磁波一定,不需要为了改变仪表范围而进行移动,不需要现场标定,只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整,构成时,需要连接24VDC的电源,提供每个罐的测定参数。

  5 .介质密度的变化不影响测量,介质密度的变化影响浸渍在介质中的物体受到的浮力,但电磁波在导波中传播的影响没有。

  6、雾和泡沫对测量没有影响,电磁波不会在空间中传播,雾不会引起信号衰减,泡沫也不会散射信号而失去能量。

  7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。

  膜状污垢是液面水平下降时,高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上,因此对测量几乎没有影响,但是架桥性污垢的形成会引起明显的测量误差,块状或条纹状的介质污垢附着在导波体上,或者桥接在两个导波体之间,在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如,浮动水平计等)等同,远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。

  导波雷达液位计的功能特性

  用导波雷达液位计测量液位是合适的方法

  导波雷达液位计测量不受水箱形状的影响

  导波雷达液位计不受介电常数、温度、压力、密度的影响

  不受仓库表面变动、粉尘、蒸汽、泡沫的影响

  导波雷达液位计的测量长度可以灵活改变,不需要标定

  测定结果为高精度、再现性、高分辨率

  测量范围是二十四米

  适用介质温度范围-50 600

  适用压力范围为40bar

  导波雷达液位计有多种探针类型和材质

  可以选择数字显示

  导波雷达液位计的安装

  1 )顶部直接安装,导波雷达的导波杆直接安装在容器的上端,安装方式有螺钉和法兰两种,一般插入容器内部的导波杆的长度在设计要求的测量范围内。

  2 )安装测量筒,导波雷达的导波杆安装在测量筒的上端,测量筒连接到容器上,一般测量筒的侧方连接口的距离在设计要求的测量范围内。

  导波雷达液位计原理

  从波雷达发射的高频微波脉冲沿着探测单元传播,遇到被测量介质,介电常数急剧变化,引起反射,部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。

  在容器中存在两种不同的介质,上层介质的介电常数小,下层介质的介电常数大的情况下,当高频微脉冲沿探针向上层介质传播时,由于该介电常数小,所以少的能量在该层的界面反射,大部分能量在上层的因此,导波雷达是一种可以测量两种不同介质的接口,其测量条件是上层介质不导电,或者介电常数比下层介质小10以上。

  ZPRD701导波雷达液位计既可以测量液体,也可以测量固体,是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。可发出高频率微波,沿着探杆传播,由于遇到被测介质,介电常数突变,引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时,导波雷达也可以测量两种不同介质的界面,充分利用介质的介电常数的不同。但测量条件是上层介质不导电,或其介电常数比下层介质介电常数小10倍以上。脉冲的工作方式可测小介电常数介质,并适用于各种金属,非金属容器内,对人体及环境无伤害。导波雷达物位计可采用螺纹连接,螺纹的长度不要超过150mm,还可以采用在短管上安装。理想的短管直径小于150mm,高度小于150mm,若安装于较长的短管上,应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。当仪表需要安装于直径大于200mm短管时,短管内壁产生回波,在介质介电常数低的情况下会引起测量误差。因此,对于一个直径为200mm或250mm的短管,需要选一个带“喇叭接口”的法兰。尽量避免安装在直径大于250mm的短管上。导波雷达物位计无论是缆式或杆式若想仪表工作正常,过程连接表面应为金属。当仪表装在塑料罐上时,若罐顶也是塑料或其它非导电材质时,仪表需要配金属法兰,若采用螺纹连接,需配一块金属板。

  ZPRD701导波雷达液位计

  ZPRD701导波雷达液位计应用:煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等;原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等;原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等;矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等;石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等;蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等;原料仓、储料塔、干燥鼓、化学物料存储仓等;采石场、食品、制、、造船等行业等.

  ZPRD701导波雷达液位计技术参数:

  参数: 工作频率:6.8GHZ

  测量范围:缆式:0-30m;杆式、同轴式:0-6m

  重复性:±0.1%   ±0.2%  ±0.3%  ±0.5%

  分辨率:1mm

  采样:回波采样55 次/s

  响应速度:>0.2S(根据具体使用情况而定)

  输出电流信号:4-20mA

  精度:<0.1%

  通讯接口:      HART 通讯协议

  过程连接:      G1½A/G2A/1½NPT

  法兰DN50,DN80,DN100,DN150

  过程压力:       -1-40bar

  电源:   电源:24VDC(±10%)

  纹波电压:1Vpp

  耗电量:max 22.5mA

  环境条件:      温度-40℃~+80℃

  防爆/防护等级: EXiaIICT6/IP68

  两线制接线:    仪表供电和信号输出共用一根两芯屏蔽电缆线

  电缆入口:2个M20×1.5(电缆直径5--9mm)

  型   号ZPRD701ZPRD702ZPRD703
