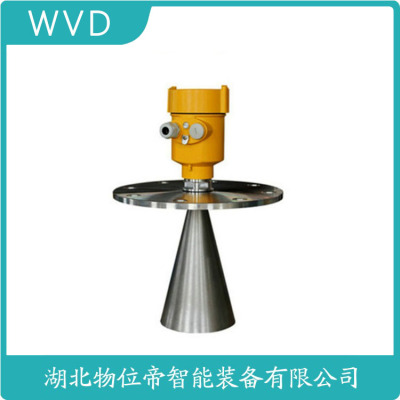

BAOR-PGB300雷达物位计生产厂商

BAOR-PGB300雷达物位计生产厂商 BAOR-PGB300雷达物位计生产厂商
  • BAOR-PGB300雷达物位计生产厂商
  • BAOR-PGB300雷达物位计生产厂商
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    222617885
  • 更新时间:
    2025-10-12
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
  • 工地用
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  BAOR-PGB300雷达物位计生产厂商

  通信协议与系统集成能力

  支持4-20mA+HART、PROFIBUS PA/FF等多种协议,无线HART版本采用2.4GHz频段,电池寿命5年。某智能工厂通过OPC UA接口直连MES系统,采样周期缩至100ms。IO-Link 1.1支持远程配置,调试时间从4小时压缩至15分钟。云端数据用于库存预测,精度达0.1m³。

  由发送器将脉冲发生器生成的一串脉冲信号通过天线发出,经液面反射后由接收器接收,再将信号传给计时器,从计时器得到脉冲的往返时间t。用这种方法测量的大难点在于地测量时间t,这是由于雷达波的传播速度快,还有对液位测量精度的要求造成的。通过公式(1)可知,液位变化1mm,微波运行时间变化6ps。微波脉冲法通过采样处理将测量时间延伸至us级,由此来测量微波运行时间。

  微波脉冲法制造成本低,精度相对较低,多应用于工业级雷达液位计。

  连续调频法采用线形调制的高频信号提高所发射信号的频率。由于在信号传播中延迟了时间,改变了信号的频率。返回信号的频率低于发出信号的频率,一般相差几kHz。发射波与接收波送入混频器测出频率差△f,△f与被测距离d成线性关系,这样就将雷达波的往返t转换成了可测量的频率信号△f。其基本原理如图3所示。

  (雷达液位计导波雷达液位计)

  不收罐壁形状影响,尤其适合狭小空间测量

  不收液体密度、固体疏松程度的影响

  介电常数测量能力er≥1.4

  超大量程30米,精度0.1级,带现场显示模块

  二线制,24vdc,回路供电

  4-20ma/hart输出,信号可实现远距离传输

  空高-料高通过设置可以自由切换

  软件实现储罐界面集中显示,轻松完成现场调试和检测

  1.狭小空间液位测量

  2.高粉尘储罐料位测量

  3.内浮顶油料库液位测量

  4.带搅拌反应釜液位测量

  5.分层界面液位测量

  1.探头远离出料口和进料口,在整个量程范围内不碰壁

  2.仪表应安装在料仓直径的1/4处

  3.容器底部是锥形的,传感器可以安装罐顶

  (雷达液位计导波雷达液位计)

  ±0.1%量程上限/12个月

  (雷达液位计导波雷达液位计)

  2、可以在真空中测量可以测量介质常数>1.8的介质,测量范围可达35m;

  3、供电和输出信号通过一根两芯线缆(回路电路),采用4…20mA输出或数字型信号输出;

  4、非接触式测量安装方便采用其稳定的材料牢固耐用,分辨率可达1mm;

  5、不受噪音、蒸汽、粉尘、真空等工况影响;

  6、不受介质密度和温度的变化,过程压力可达40bar,介质温度可达300℃;

  7、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装;

  8、调试可多种方式选择:采用编程模块调试(相当于一个分析处理仪表)、SOFT软件调试、HART手持编程器调试,调试起来方便快捷。

  (雷达液位计导波雷达液位计)

  13、当储罐制造材料的介电常数小于7,如纤维强化玻璃、聚乙烯、聚丙烯或无铅玻璃等,且壁厚适中时可安装于储罐外部。

  14、若介质储罐为球形容器时,应采用导波管或旁通管方式安装,这样可以消除由容器形状所带来的多重回波的干扰,提高信噪比。

  15、在测量介电常数较小的介质(如液化气、汽油,柴油、变压器油的等)时,因这些介质会对微波产生相对较大的衰减,为提高反射能量以确保测量精度,也应该用导波管方式安装。

  16、选择好安装位置后,安装椎体天线的安装垂直偏差小于±1度。

  17、安装时注意不要碰坏天线

  18、安装在室外时,要给液位变送器安装保护盖,以防日照和雨淋。

  (雷达液位计导波雷达液位计)

  下列属于阴性植物的是()["桂花","梅花","秋海棠","都不是"]

  2013年4月8日,英国前首相撒切尔夫人去世,她1979年上任后,在经济上推行新自由主义,促使英国走向市场经济。下列对新自由主义的看法正确的是()。    ①坚持市场信息和竞争市场假设    ②主张加强国家金融监管    ③强调社会保障和社会公平    ④认为私有制是市场经济的唯一基础["①②","①④","②③","②④"]

  使用伺服液位计测量储罐的液位,若罐高设为16米,上停止位设为12米,bottom设为300mm,当将储罐中的料清空后,液位计显示的值为多少()["0","300mm","大于0,但小于300mm","大于300mm"]

  ()山谷风是指在山区,山坡和周围空气受热不同而形成的,以一天为周期随昼夜交替而改变风向的风。["焚风","季风","山谷风","海陆风"]

  关于鼻用激素首过代谢率、生物利用度和性的理念正确的是()。["首过代谢率、生物利用度与性不等同","物性要经过动物试验、临床研究和大量实际应用来验","临床研究和大量实际应用表明,雷诺考特的不良反应发生率与安慰剂相似,长期使用未见全身副作用","都对"]

  Saab雷达液位计导波管下面的反射板距罐底高度为300mm,因此,当显示液位值10米时,罐内实际液位为()。

  了解更多关于:高频智能雷达液位计,雷达液位计cad符号,雷达液位计可以测量泡沫,雷达液位计排名,雷达液位计死去,脉冲式雷达液位计,雷达液位计导播管,超声波液位计与雷达液位计无别,rosemount雷达液位计5400,深圳雷达液位计,雷达液位计 几线,雷达液位计防挂水,雷达智能液位计,卫生型雷达液位计,雷达液位计卡死,雷达液位计高多少温度,爱默生雷达液位计,科隆雷达液位计代理商,雷达 液位计 英语,罗斯蒙特雷达式液位计

  现场情况:介质:液化氨气,量程:10m,法兰:DN100,现场有磁翻板液位计现场显示。

  分析:液化氨气属于易燃易爆介质,有毒,带腐蚀性,通常采用球形罐存储,压力约2.5Mpa,常温,介电常数小(1.6-1.9),一般带有导波测量管。

  选型:导波雷达液位计,防爆,高压,标准DN100法兰

  GDLD601-I41AMYNWL=10m

  现场问题及原因分析:

  问题1、现场磁翻板液位计与导波雷达物位计显示存在固定偏差40cm。

  原因:如图:磁翻板液位计零点与导波雷达物位计零点不在同一个水平面,相差0.4m,选型时量程提供错误,应该选择10.4m。

  解决:由于现场已生产,带压容器,不能将导波雷达物位计拆卸更改缆绳长度,只能将导波雷达

  量程参数改为10.4m。更改后与磁翻板液位计除液位0.4m以下外显示一致。存在问题,容器内液氨液位降至0.4m以下后,导波雷达依然显示0.4m,不能归0。与使用厂家协商,可以接受。

  问题2、现场仪表经常出现损坏现象。

  原因:经检查,此罐为高压容器罐,压力约为2.5Mpa,由于导波雷达物位计的旁的其他仪表存在轻微渗露,导波雷达进线口没有拧紧,导致部分氨气进入电路板仓,腐蚀接线端子,致使仪表工作不正常。

  解决:从新密封雷达旁边泄露仪表,拧紧导波雷达电气接口。

  回声曲线图

  结论:由于测量液化氨气存在高压、腐蚀、有毒、挥发、介电常数小等工况,但只要我们选型正确,由回声曲线图可知,可以满足现场高精度、测量的需求,而且通过应用该仪表,有效地降低了职工劳动强度,消除了事故隐患,为地面系统的平稳控制提供准确依据和数据。

  BAOR-PGB300雷达物位计生产厂商

  罗斯蒙特导波雷达液位计 5300液位变送器适用于具有挑战性的液体、浆体和固体测量。该ROSEMOUNT物位计具有安装简便、无需标定等多种优势,且不受过程条件的影响。探头类型:硬单线、分段单线、软单线、硬双线、软双线、同轴型、带PTFE 涂层的探头、蒸汽探头。Ultra-thin layer detection through Pe-in-Petechnology. 罗斯蒙特物位计探头末端探测功能可提高液位测量的性。根据 IEC,适合要求 SIL/SIL2等级的应用。其中包括高压饱和蒸汽在电力和工业蒸汽系统中的应用,如锅炉汽包、蒸汽分离器、除氧器和高压给水加热器等。

  若使用基于 HART的控制系统或资产管理系统,在安装罗斯蒙特液位变送器之前,请确认该系统的 HART 功能。安装之前,请先校验标签上的导波杆长度(L)。如需调整ROSEMOUNT导波雷达物位计导波杆长度,请参阅样册上的“调整导波杆长度”。管理低反射率、端温度和压力、重产品涂层和饱和蒸汽。蒸馏塔、给水罐和液化气的替代品。通常情况下,操作员并不能清楚得看到过程材料的堆积和表面状态的变化。测量设备可能具有监测表面状态的诊断功能,但接收信息却是另一大难题。如果采用模拟系统,则只能实现液位测量,限制了有价值的诊断信息的使用。

  本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、变送器、编码器、泵阀、PLC、温度计等各种工控自动化产品和仪器仪表。经过长期的发展,公司汇集了国内价格及库存优势,具备全面业务进出口报关等,货期稳定、价格具有竞争力。

  罗斯蒙特温度变送器644HAE5J5M5

  ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5

  ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA

  ROSEMOUNT雷达物位计5301HA1S4Q8C1

  罗斯蒙特雷达液位计5301HA1H1N4AM00190IBE1C1

  罗斯蒙特差压变送器3051TG3A2B21AB4K5M5

  ROSEMOUNT导波雷达液位计5301HA1H1N3AM0140ADNAM1C1

  罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1

  ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1

  罗斯蒙特雷达物位计5301HA1S1E5BM01900BBE1M1C1

  罗斯蒙特压力变送器3051TG1A2B21AB4K5M5

  ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1

  ROSEMOUNT液位计3301HA1S1V4AM0180BANAM1C1

  ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1

  罗斯蒙特压力变送器3051TG4A2B21AB4K5M5

  罗斯蒙特温度变送器4

  罗斯蒙特导波雷达液位计3301HA14

  罗斯蒙特雷达物位计54

  罗斯蒙特液位计5408A1SHA1E57R3DASAA3M5C1

  ROSEMOUNT压力变送器3051TA2A2B21AB4M5

  ROSEMOUNT差压变送器3051TA1A2B21AB4K5M5

  罗斯蒙特导波雷达物位计5301HA1H1N3AM0230NAM1C1

  ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1

  罗斯蒙特差压变送器3051TA2A2B21AB4M5

  ROSEMOUNT温度变送器644H5J6M5

  ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1

  罗斯蒙特液位计3301HA1S1V3AM0370RAE1M1C1

  ROSEMOUNT液位计5900SPSF4

  罗斯蒙特雷达液位计5900SPF2FI5R2AG1H8SPV8Z0ST

  ROSEMOUNT压力变送器3051TG2A2B21AB4E5M5

  ROSEMOUNT雷达物位计5900SPF14

  罗斯蒙特物位计590A4AVQ4

  ROSEMOUNT超声波液位计3102HA1FRCNAST

  罗斯蒙特超声波液位计4ST

  美国ROSEMOUNT流量计,罗斯蒙特流量计

  美国ROSEMOUNT差压变送器,罗斯蒙特差压变送器

  美国ROSEMOUNT手操器,罗斯蒙特手操器

  美国ROSEMOUNT导波雷达物位计,罗斯蒙特导波雷达物位计

  美国ROSEMOUNT物位计,罗斯蒙特物位计

  美国ROSEMOUNT超声波液位计,罗斯蒙特超声波液位计

  美国ROSEMOUNT压力变送器,罗斯蒙特压力变送器

  美国ROSEMOUNT温度变送器,罗斯蒙特温度变送器

  美国ROSEMOUNT变送器,罗斯蒙特变送器

  美国ROSEMOUNT温度传感器,罗斯蒙特温度传感器

  美国ROSEMOUNT电磁流量计,罗斯蒙特电磁流量计

  美国ROSEMOUNT液位计,罗斯蒙特液位计

  美国ROSEMOUNT雷达液位计,罗斯蒙特雷达液位计

  美国ROSEMOUNT涡街流量计,罗斯蒙特涡街流量计

  美国EMERSON流量计,艾默生流量计

  美国ROSEMOUNT雷达物位计,罗斯蒙特雷达物位计

  导波雷达液位计配备不同的探头,以满足各种应用要求。硬杆类中的单杆式探头能量传输效率较低,外界干扰敏感,是受物体接近程度影响较大的探头,应避免靠近干扰物安装,如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。同轴式探头能量集中在小口径的金属管内,能量传输效率高,不受液面湍动的影响,抗干扰能力强,安装空间要求低,可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内,且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质,介电常数液体或界位测量。不适用高黏度的、易挂料、易结垢的场合的物位测量,如重油型加工处理装置中的原料罐、地下污油罐等。

  罗斯蒙特导波雷达液位计上位机界面简洁、直观,其主要的控制界面是在一个选项卡控件中添加三个模块,每个模块由相应的控件组成操作界面。在界面内还增加了通信串口设置、系统界面文本信息和时间显示等模块,通过窗体的属性对各个控件增添了彩和图片,并对文本信息进行了修饰。上位机系统程序启动后,计算机上显示出可视化界面,但上位机和下位机的通信链路尚未建立,无法发送控制命令。通过对端口参数的选择和设置,点击连接端口按键即可完成通信连接。主体控制部分显示出监控界面,在监控界面内可以实现液面高度显示和波形图,还可以显示测量环境的实时温度等。存储和参数设置模块与产品信息模块,可以通过按键点击对应的选项卡名称,即可转换到该界面中。

  1、液位传感器测量原理

  导波雷达液位传感器利用时差实现液位测量,运用TDR(时域反射)原理,通过探头反射波和液位反射波之间的时间差来测量液位。

  导波雷达液位传感器采用发射-反射-接收的方式,首先发射一个高频电磁波,电磁波会沿同轴线缆传播到法兰处,产生一个回波(顶部回波);然后电磁波继续沿导波杆传播,当电磁波碰到液面后,由于介电常数发生突变,会产生另一个回波(物位回波),两个反射波都被设备接收。通过检测出的两个回波的时间差,即可计算出液面高度。

  顶部回波和物位回波的时间差一般在10ns以内,若通过直接测量时间差来计算液位,则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求,为此采用等效时间采样的方法。

  等效时间采样是指对频率很高的周期性或者准周期性被采样信号,以较慢的采样频率捕获被采样信号的样本,然后按照一定规律重新组合,得到与原信号相似的波形,从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说,毫秒级别内的液位变化是很小的,所以可以将乏燃料池的液位回波信号看为准周期性重复信号,也就适用于等效时间采样法。

  2、液位变送器工作原理

  液位变送器的主要功能是产生雷达波,并对返回的雷达波进行分析处理,得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波,脉冲波通过同轴线缆向外传输,经过法兰和液面时,各返回一个回波。脉冲采样控制电路会按照等效时间采样原理,以每个周期加ΔT的间隔控制高速采样门的开启,实现对回波信号的采样,通过放大电路对信号进行放大,得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值,此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能,整个系统耗电流低于3.5mA。

  由以上描述可知,变送器的采样密度是由ΔT决定的,ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此,变送器的核心部件是脉冲发射、接收时间差校准模块,此模块的采样精度决定了液位测量回路的精度。

  导波型雷达物位变送器发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

  多种过程连接方式及探测组件的形式,导波型雷达物位变送器适于各种复杂工况及应用场合。如:石油、化工、电力治金、等高温度高压力、强腐蚀的酸碱或粘稠的、混浊的含有杂质及小介电常数介质等。

  导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播,遇到被测定介质,介电常数急变而引起反射,脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。

  导波雷达液位计的优点

  1 .功耗低。 GWR输出给导波探测器的信号能量小,是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路,使信号衰减保持在限度,能够测量介电常数低的介质液位,而且导波雷达的功耗小,所以采用回路电力而不是单独的交流电力,大幅度节省了安装费用。

  2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响,所以计量器接收的返回信号的能量相应强,约为发射的能量的20% (既定的0.02mW] ),而且返回信号中的干扰性杂波信号小,除测量信号外

  3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样,使用传输时间测定介质液位,从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同,不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响,比较回来的各种信号很难从杂波信号中检测出真液位信号,但是导波雷达只需要测量电磁波的传输时间,不需要信号的处理和识别。

  4、光速的电磁波一定,不需要为了改变仪表范围而进行移动,不需要现场标定,只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整,构成时,需要连接24VDC的电源,提供每个罐的测定参数。

  5 .介质密度的变化不影响测量,介质密度的变化影响浸渍在介质中的物体受到的浮力,但电磁波在导波中传播的影响没有。

  6、雾和泡沫对测量没有影响,电磁波不会在空间中传播,雾不会引起信号衰减,泡沫也不会散射信号而失去能量。

  7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。

  膜状污垢是液面水平下降时,高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上,因此对测量几乎没有影响,但是架桥性污垢的形成会引起明显的测量误差,块状或条纹状的介质污垢附着在导波体上,或者桥接在两个导波体之间,在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如,浮动水平计等)等同,远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。

  导波雷达液位计的功能特性

  用导波雷达液位计测量液位是合适的方法

  导波雷达液位计测量不受水箱形状的影响

  导波雷达液位计不受介电常数、温度、压力、密度的影响

  不受仓库表面变动、粉尘、蒸汽、泡沫的影响

  导波雷达液位计的测量长度可以灵活改变,不需要标定

  测定结果为高精度、再现性、高分辨率

  测量范围是二十四米

  适用介质温度范围-50 600

  适用压力范围为40bar

  导波雷达液位计有多种探针类型和材质

  可以选择数字显示

  导波雷达液位计的安装

  1 )顶部直接安装,导波雷达的导波杆直接安装在容器的上端,安装方式有螺钉和法兰两种,一般插入容器内部的导波杆的长度在设计要求的测量范围内。

  2 )安装测量筒,导波雷达的导波杆安装在测量筒的上端,测量筒连接到容器上,一般测量筒的侧方连接口的距离在设计要求的测量范围内。

  导波雷达液位计原理

  从波雷达发射的高频微波脉冲沿着探测单元传播,遇到被测量介质,介电常数急剧变化,引起反射,部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。

  在容器中存在两种不同的介质,上层介质的介电常数小,下层介质的介电常数大的情况下,当高频微脉冲沿探针向上层介质传播时,由于该介电常数小,所以少的能量在该层的界面反射,大部分能量在上层的因此,导波雷达是一种可以测量两种不同介质的接口,其测量条件是上层介质不导电,或者介电常数比下层介质小10以上。

  导波雷达液位计与其他雷达液位计相比,具有不同的工作原理,也有自己的优势和不足。用户尤其是采购人员了解这些信息,对于正确的选型重要。下面,就导波雷达液位计的原理和优缺点具体介绍如下。

  一、导波雷达液位计的工作原理

  导波雷达液位计的工作原理是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

  而普通雷达液位计的工作原理是****—反射—接收。具体说来就是,雷达传感器的天线以波束的形式****电磁波信号,****波在被测物料表面产生反射,反射回来的回波信号仍由天线接收。****及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离,送终端显示器进行显示、报警、操作等。

  计为Rada-21高频脉冲雷达液位计

  二、导波雷达液位计的优缺点

  1、导波雷达液位计的不足

  (1)不适合用于测量腐蚀性和粘附性液体,也不适合用于食品等级要求较高的场合

  从两种雷达液位计的不同工作原理,可知雷达液位计是非接触式测量,导波雷达液位计为接触式测量。所以,需要考虑介质的腐蚀性和粘附性,在食品等级要求较高的场合,也一般不用导波雷达液位计。

  (2)导波雷达液位计的安装和维护不便

  导波雷达液位计在测量时,过长的导波杆(缆)为安装和维护增加了不少困难。而且相比能够互换使用的普通雷达液位计,导波雷达液位计的导波杆(缆)的长度根据工况固定,一般不能互换使用。所以,一般来说,导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。

  (3)导波雷达液位计的测量距离受限

  导波雷达液位计的测量距离不会很长,而普通雷达液位计在30~40m的罐体上应用比较常见,甚至可测到60m。

  2、导波雷达液位计的优势:

  (1)对波动较大介质的测量更稳定

  在罐内有搅拌,介质波动较大的工况下,用底部固定的导波雷达液位计比普通雷达液位计更为稳定,优势也更为明显。

  (2)更适于对小罐体内物料的测量

  在测量小罐体内的物位时,由于安装测量空间小(或罐内干扰物较多),一般普通雷达的液位计不适用,而导波雷达液位计则不受限。

  (3)导波雷达液位计不受介电常数高低的限制

  普通雷达液位计和导波雷达液位计的测量原理都是基于介质介电常数的差别进行测量的,由于普通雷达液位计****的波是发散的,当介质介电常数过低时,信号太弱测量就会不稳定,而导波雷达液位计****的波是沿导波杆传播的,信号相对稳定。

  此外,导波雷达液位计一般还有底部探测功能,可以根据底部回波信号的测量值加以修正,使信号更为稳定准确。

  BAOR-PGB300雷达物位计生产厂商

  Magnetrol麦格纳邱液位设备  700系列高性能导波雷达液位计 704、705、706

  常用型号:

  705-510a-110/7mr-a110-120 :

  705-510A-110/7MA-A110-181:

  705-51AA-110/7MS-A578-120 :

  705-510A-110/7MS-A578-120:

  705-510A-110/7MA-A110-110

  正常货期:货期 8-10周,急需货期现货可以联系店主安排调货

  Eclipse增强型705是采用具有性的导波雷达(GWR)技术,两线制, 24VDC回路供电的液位变送器。这个单一的变送器可以用于类型的探杆,并提供更强的性,正如SFF=91%的失效系数所表现的,允许它在SIL 3回路中使用。

  Eclipse 705系列高性能导波雷达液位计

  ECLIPSE导波雷达液位计的设计提供了远远超过许多传统技术的测量性能。该产品在工业上首次采用了的***外壳设计,它是把接线室和电子线路室分别安装在同一个平面上,***优化的倾斜角度更方便接线、组态和观察显示。

  ECLIPSE 705变送器支持FDT/DTM标准与PACTware?PC端软件可以允许额外的配置和灵活的故障排除。

  技术

  导波雷达

  Eclipse 705系列高性能导波雷达液位计

  低功耗脉冲雷达 结合了时域反射原理 、等效采样(ETS)与现代化低功率电路等技术。这些原理与科技的集成创造了高速导波雷达 液位计。电磁脉冲通过导波管传播,它聚焦于能量,并产生比非接触式雷达更有效的系统。

  可测量低介电常数介质(εr ≥ 1.4)

  容积输出

  连接/拆卸探杆轴套

  可在蒸汽工况中使用及忽视泡沫

  IS, XP与非易燃认

  忽视挂料

  原理

  ECLIPSE导波雷达变送器是基于TDR技术。(时域反射原理)TDR利用导波(探杆)传播电磁脉冲信号。当脉冲到达介电常数高于其行进的空气(εr= 1)的液体表面时,一部分脉冲被反射。通过超高速计时电路来***测量信号传输的时间,从而实现对液位(固体料位)的***测量 更多导波雷达产品
