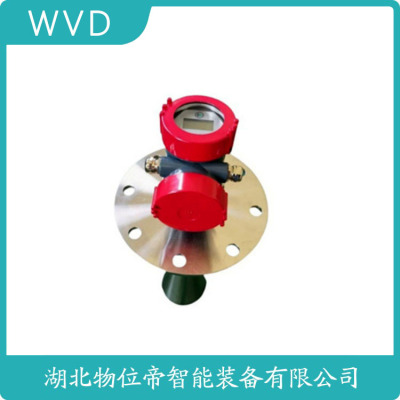

WYRD-L10雷达料位计生产厂商
图:导波雷达液位变送器产品图片 表:产品分类及头部企业 表:导波雷达液位变送器产业链 表:导波雷达液位变送器厂商产地分布及产品覆盖领域 表:导波雷达液位变送器主要生产商销量排名及市场占比2021 表:TOP 5 企业产量占比 图:导波雷达液位变送器下游行业分布(2020-2021) 表:销量及增长率变化趋势(2017-2027) 图:销量及增长率(2017-2027) 表:销量及增长率变化趋势(2017-2027) 图:销量及增长率(2017-2027) 图:中国市场导波雷达液位变送器下游行业分布(2020-2021) 表:销量及增长率变化趋势(2017-2027) 图:销量及增长率(2017-2027) 表:销量及增长率变化趋势(2017-2027) 图:销量及增长率(2017-2027) 表:导波雷达液位变送器产能、产量、产能利用率(2017-2027) 图:导波雷达液位变送器产能、产量、产能利用率(2017-2027) 图:各类型导波雷达液位变送器产量(2017-2027) 图:各类型导波雷达液位变送器产量占比(2017-2027) 表:导波雷达液位变送器主要生产商销量(2019-2021) 表:导波雷达液位变送器主要生产商销量占比(2019-2021) 图:导波雷达液位变送器主要生产商销量占比(2020-2021) 表:主要生产商导波雷达液位变送器销售额(2019-2021) 表:主要生产商导波雷达液位变送器销售额占比(2019-2021) 图:主要生产商导波雷达液位变送器销售额占比(2020-2021) 表:主要地区导波雷达液位变送器产量占比(2017-2027) 图:主要地区导波雷达液位变送器产量占比(2017-2027) 表:美国市场导波雷达液位变送器产量及增长率(2017-2027) 图:美国导波雷达液位变送器产量及增长率(2017-2027) 表:欧洲市场导波雷达液位变送器产量及增长率(2017-2027) 图:欧洲导波雷达液位变送器产量及增长率(2017-2027) 表:日本市场导波雷达液位变送器产量及增长率(2017-2027) 图:日本导波雷达液位变送器产量及增长率(2017-2027) 表:东南亚市场导波雷达液位变送器产量及增长率(2017-2027) 图:东南亚导波雷达液位变送器产量及增长率(2017-2027) 表:印度市场导波雷达液位变送器产量及增长率(2017-2027) 图:印度导波雷达液位变送器产量及增长率(2017-2027) 表:主要地区导波雷达液位变送器销量占比 图:主要地区导波雷达液位变送器销量占比 表:美国市场导波雷达液位变送器销量及增长率(2017-2027) 图:美国导波雷达液位变送器销量及增长率(2017-2027) 表:美国市场导波雷达液位变送器销售额及增长率(2017-2027) 图:美国导波雷达液位变送器销售额及增长率(2017-2027) 表:欧洲市场导波雷达液位变送器销量及增长率(2017-2027) 图:欧洲导波雷达液位变送器销量及增长率(2017-2027) 表:欧洲市场导波雷达液位变送器销售额及增长率(2017-2027) 图:欧洲导波雷达液位变送器销售额及增长率(2017-2027) 表:日本市场导波雷达液位变送器销量及增长率(2017-2027) 图:日本导波雷达液位变送器销量及增长率(2017-2027) 表:日本市场导波雷达液位变送器销售额及增长率(2017-2027) 图:日本导波雷达液位变送器销售额及增长率(2017-2027) 表:东南亚市场导波雷达液位变送器销量及增长率(2017-2027) 图:东南亚导波雷达液位变送器销量及增长率(2017-2027) 表:东南亚市场导波雷达液位变送器销售额及增长率(2017-2027) 图:东南亚导波雷达液位变送器销售额及增长率(2017-2027) 表:印度市场导波雷达液位变送器销量及增长率(2017-2027) 图:印度导波雷达液位变送器销量及增长率(2017-2027) 表:印度市场导波雷达液位变送器销售额及增长率(2017-2027) 图:印度导波雷达液位变送器销售额及增长率(2017-2027) 表:导波雷达液位变送器产能、产量、产能利用率(2017-2027) 图:中国导波雷达液位变送器产能、产量、产能利用率及发展趋势(2017-2027) 图:中国各类型导波雷达液位变送器产量(2017-2027) 图:中国各类型导波雷达液位变送器产量占比(2017-2027) 表:中国市场导波雷达液位变送器主要生产商销量(2016-2020) 图:中国市场导波雷达液位变送器主要生产商销量占比 (2020-2021) 表:中国市场导波雷达液位变送器主要生产商销量占比(2020-2021) 图:中国市场导波雷达液位变送器主要生产商销售额占比 (2020-2021) 表:中国主要导波雷达液位变送器生产商产品价格及市场占比 2021 表:中国导波雷达液位变送器销量Top5厂商销量占比 (2016-2020) 表:中国导波雷达液位变送器市场进出口量(2017-2027) 表:Siemens 导波雷达液位变送器企业概况 表:Siemens 导波雷达液位变送器产品介绍 表:Siemens 导波雷达液位变送器销量、销售额及价格(2017-2021) 表:CRPTankSpecialties 导波雷达液位变送器企业概况 表:CRPTankSpecialties 导波雷达液位变送器产品介绍 表:CRPTankSpecialties 导波雷达液位变送器销量、销售额及价格(2017-2021) 表:Krohne 导波雷达液位变送器企业概况 表:Krohne 导波雷达液位变送器产品介绍 表:Krohne 导波雷达液位变送器销量、销售额及价格(2017-2021) 表:SchneiderElectric 导波雷达液位变送器企业概况 表:SchneiderElectric 导波雷达液位变送器产品介绍 表:SchneiderElectric 导波雷达液位变送器销量、销售额及价格(2017-2021) 表:AmetekDrexelbrook 导波雷达液位变送器企业概况 表:AmetekDrexelbrook 导波雷达液位变送器产品介绍 表:AmetekDrexelbrook 导波雷达液位变送器销量、销售额及价格(2017-2021) 表:BlissAnand 导波雷达液位变送器企业概况 表:BlissAnand 导波雷达液位变送器产品介绍 表:BlissAnand 导波雷达液位变送器销量、销售额及价格(2017-2021) 表:UWT 导波雷达液位变送器企业概况 表:UWT 导波雷达液位变送器产品介绍 表:UWT 导波雷达液位变送器销量、销售额及价格(2017-2021) 表:Sitron 导波雷达液位变送器企业概况 表:Sitron 导波雷达液位变送器产品介绍 表:Sitron 导波雷达液位变送器销量、销售额及价格(2017-2021)
1、概述
MT2000导波管雷达液位变送器采用雷达技术,雷达信号沿着导波管传输,可消除虚假回波,减少信号损失,仪表具有不受大气情况和介质密度变化的影响,测量精度高,测量范围大,多种过程连接方式,安装使用方便等特点。仪表输出4~20mA标准电流信号,可选HART协议或HoneywellDE协议进行通讯。
2、主要技术参数
测量范围:0.6~30.5m,0.6~61m
度:±5mm
分辨率:±1.6mm
显示单位:在现场可选择毫米、厘米、米或%等工程单位。
工作电源:13.5~36VDC,两线制
材质:壳体:铸铝
传感器:316L
过程连接:单杆式、单缆式:DN25,PN4.0
双杆式、双缆式:DN50,PN4.0
旁通管型:DN25,PN4.0 法兰标准HG20592-77,凸面法兰,其它法兰标准如JB、HGJ、GB、ANSI等可注明。
高温型:DN65,PN4.0
护管型:DN50,PN4.0
卫生型:三夹子1.5“
认:FM,CSA,CENELEC
隔爆型ExdIICT6
本安型ExiaIICT6Ga
外壳防护:IP67
3、外形结构图
雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
反射的脉冲信号沿缆绳传导到仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知,则物位L为:L=E-D
通过输入空罐高E(=零点),满罐高F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。
液体及固体测量,复杂过程条件。
参数: 工作频率:6.8GHZ
测量范围:缆式:0-30m;杆式、同轴式:0-6m
重复性:±3mm
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S(根据具体使用情况而定)
输出电流信号:4-20mA
精度:安装规范与精度保障要点
安装位置应距仓壁>200mm,倾斜度<3°。导波雷达探杆垂直度要求每米弯曲<1mm。某溶剂罐测试显示,5°倾斜会导致1%满量程误差。最新电子水平仪实时显示安装偏差,辅助调校精度0.1°。定期校准采用靶板法,空罐验证误差应<0.05%FS。
