防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证,隔爆型(Ex d)外壳可承受内部1.5MPa爆炸压力。本安型(Ex ia)设计将回路能量限制在1.2W以下,适用于Zone 0区。传感器整体防护等级达IP68,可短时浸入10米水深。某海上平台应用案例显示,通过SIL3认证的冗余传感器系统,平均无故障时间(MTBF)超过15年。最新光纤传感技术彻底消除电火花风险,已应用于氢气储罐监测。
1 故障现象
芳烃装置导波雷达液位计使用量比较大,LT3021 、LT3613出现故障的几率比较大,常见的故障现象即为液位显示与实际液位值不符。
2 原因分析
一般导波雷达液位计出现此故障原因有以下两个原因:1)介质不干净,污染了导杆;2)介质的介电常数发生了变化,导致测量不准确。
3 处理方法
1)排放:通知工艺操作人员,办好仪表工作票(联系单)。让工艺外操人员关闭仪表上下截止阀,仪表人员对液位计进行低点排放。排放后如果仪表读数保持一定值不变,则应判断为导波杆被脏污介质污染。此时对仪表进行下线(即从现场拆除),对导波杆进行清洗,清理导波杆上面的附着物,然后连表头一起进行重新校验;
2)调介电常数:如果仪表排放后显示归零,但投用后显示仍然不准,则判断为介质介电常数发现了变化,此时对仪表介电常数进行调整:a)打开显示表头盖,按向上(或向下)箭头翻动显示屏幕上面的选项,直至翻到“Dieelctec(select)”菜单;b)在屏幕出现Dieelctec(select)时按下回车键 ,屏幕面出现“!”标志,此时仪表参数为可改变模式。c)出现“!”标志后按上下键翻动选择介电常数值(1.4-1.7,1.7-3,3-10,10-100)一共四个选项,选择完后再按回车键确认,等待几秒钟后显示屏幕自动返回测量值显示页面,观察液位显示值。d)当选择的介电常数值能使仪表的显示值与实际液位值相符时,则使用用此介电常数值;当不相符时,则继续选择下一个介电常数值进行试验,直到仪表显示值与实际值相符。
4 总结
导波雷达液位计广泛应用于石油化工行业的液位测量中,掌握导波雷达液位计的常见故障及处理方法是每名仪表维修工必备的技能。本文对装置现场导波雷达液位计的常见故障和处理方法进行了简要介绍,有不当之处,敬请批评指正。
导波雷达液位计原理
导波雷达液位计是一种非接触式的液位测量仪表,广泛应用于石油化工、电力、冶金、水处理等行业。它利用微波(或超声波)技术,通过发射和接收电磁波,检测液体表面与探头之间的反射信号,从而测量液体的高度。本文将详细介绍导波雷达液位计的原理及其优点。
一、导波雷达液位计原理
1. 发射原理
导波雷达液位计的发射原理是利用微波(或超声波)技术,通过天线向被测液体发射一定频率的电磁波。当电磁波遇到被测液体时,部分能量会被吸收,另一部分能量会反射回天线。反射回来的信号强度与被测液体的高度有关。
2. 接收原理
导波雷达液位计的接收原理是利用天线接收反射回来的电磁波。由于电磁波在空气中传播速度较快,因此反射回来的信号具有较强的时间延迟。通过对这些信号进行处理,可以计算出电磁波从发射到接收所需的时间,从而推算出液体的高度。
3. 数据处理与显示
导波雷达液位计的数据处理主要包括对反射信号的时间延迟进行计算和处理。根据电磁波传播速度和传播距离的关系,可以计算出液体的高度。同时,导波雷达液位计还可以将测量结果以数字形式显示出来,方便用户进行实时监控和调整。
二、导波雷达液位计的优点
1. 非接触式测量:导波雷达液位计无需与被测液体直接接触,避免了传统液位测量方法中可能出现的污染、磨损等问题。
2. 高精度测量:导波雷达液位计采用的微波(或超声波)技术,能够实现对液体高度的测量,误差范围通常在±0.1%以内。
3. 适用范围广:导波雷达液位计可用于各种类型的液体测量,如水、油、酸碱等,且不受介质密度、温度、压力等参数的影响。
4. 抗干扰能力强:导波雷达液位计采用的信号处理技术,能够在复杂的环境中稳定工作,不易受到外部干扰的影响。
5. 易于安装和维护:导波雷达液位计结构简单,安装方便,维护成本较低。同时,其无易损件,使用寿命长。
总之,导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力强等优点,在各行业得到了广泛的应用。随着科技的不断发展,导波雷达液位计的性能将进一步提高,为人们的生产生活带来更多便利。

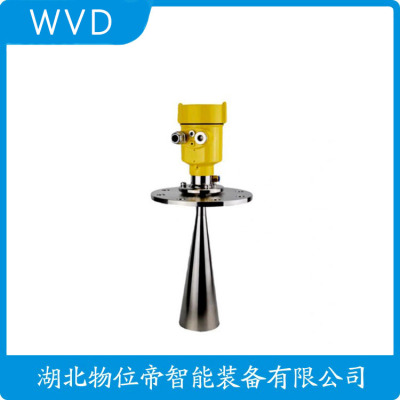

RDL79A-STF6YHHSMDD导波雷达物位计|产地货源
本文章主要介绍了:47;5 雷达液位计说明书,vega雷达液位计培训课件,rosemount3100雷达液位计等信息
4、导波雷达缆式探头或杆式探头离罐壁距离不小于30厘米。导波雷达物位计探头底部距罐底大约30mm。
5、导波雷达探头距罐内障碍物距离不小于200mm。
6、喇叭型的导波雷达的喇叭口要超过安装孔的内表面一定的距离(>10mm)。
7、如果容器底部是锥型的,传感器可以安装导波雷达物位计罐顶,这样可以一直测量到罐底。
8、如果外罐壁材质为诸如GRP之类的非导电材料时,微波信号同样可被信号波束角外的干扰物(如金属管道、爬梯、壁炉等)反射回来。因此,在信号波束角内不能安装此类干扰物。
0、导波雷达的高频模块对现场电焊比较敏感,因此要求在其3m之内不能动焊。
(rosemount3100雷达液位计)
西门子-妙声力为液体,泥浆和固体散料提供各种不同的物位测量仪表。可以分成为:
连续物位测量
对动态过程进行连续物位监测,并输出模拟量及数字量信号,包括不同的测量原理:超声波、雷达、电容和静压(差压)式。
一体型SITRANSProbeLU一体化超声波液位计
SITRANSProbeLR雷达液位计
Probe一体化超声波液位计
超声波变送器
MultiRanger多功能液位计HydroRanger水工业液位计
ERS500环境工业液位计MiniRanger短量程物位计
SITRANSLU长量程物位计DPS300污泥界面计OpenChannelMeterIII明渠流量计
Transducer超声波传感器
导波雷达SITRANSLG200
(rosemount3100雷达液位计)
德国VEGA雷达物位计VEGAPULS65雷达液位计
VEGAPULS65雷达液位计的功能
短的微波脉冲通过天线系统发射到被测介质上,它被介质表面反射并被天线系统重新接收。从发射到接收信号的运行时间与容器中的液位成正比。
通过采用一种的时间延伸法得以能够并地测量短的信号运行时间。
技术参数
量程:35m
过程压力:-1...16bar
测量精度:±8mm
rodantennaforsocket50mm
rodantennaforsocket100mm
rodantennaforsocket250mm
接液材质
TFM-PCTFE
TFM-PTFE
螺纹连接:≥G1?,≥1?NPT
(rosemount3100雷达液位计)
面向全国供应罗斯蒙特5300导波雷达液位计流量计,价格货期有优势
产品优势罗斯蒙特5300导波雷达液位计流量计是一款高性能的二线制导波雷达,用于液体、浆料、固体中的液位和界面测量。这款*的过程雷达具有一切您所期望的优点-出的性、*的性、简捷的可操作性和无限的连通性,定会让您如愿以偿。
?由于引入直接切换技术(DirectSwitchTechnology)和导波杆末端探测功能(ProbeEndProjection),所以此款导波雷达即使在低反射介质中也能确保测量长度和测量性满足您的需要。
?采用的时限测定方法,精度高达±3mm。
?提供全系列导波杆,使应用更具灵活性。
(rosemount3100雷达液位计)
微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
雷达液位计具有低维护,高性能、高精度、高性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的性。
(rosemount3100雷达液位计)
产品描述:液体液位和界面测量
脉冲反射信号沿探头传输至仪表后,由其中的微处理器进行信号分析,识别出高频信号在物料表面真正的反射回波。仪表使用的信号识别算法(PulseMaster?软件)凝聚了30余年基于行程时间技术的测量经验。
测量参考点至介质表面间的距离(D)与脉冲信号的运行时间(t)呈比例关系:
其中,c为光速。
空标高度(E)已知时,物位(L)的计算公式如下:
测量参考点(R)在过程连接处。请参考外形尺寸示意图:
?FMP51:(→63)(→64)
?FMP52:(→66)
?FMP54:(→67)
Levelflex具有干扰回波抑制功能,可以由用户自行。该功能确保了干扰回波(例如:内部装置和焊缝产生的干扰回波)不会被误识别为真正的物位回波。
(rosemount3100雷达液位计)
了解更多关于:德国西门子雷达液位计,e h雷达液位计 价格,e h80雷达液位计选型,50lc26gtag雷达液位计,安徽雷达式液位计定制,威雷达液位计,vege雷达液位计,avi雷达液位计,内浮顶罐 雷达液位计,超声波雷达液位计说明书,导波雷达液位计电路,氮封罐雷达液位计,雷达液位计抑制,雷达液位计水文资质书哪里有,艾默生 雷达液位计,平面天线雷达液位计,投入式雷达液位计 尼威,雷达液位计显示F140啥意思,西门子雷达液位计遥控器,反射雷达液位计南京
导波雷达液位计-化学工业中的一种液位测量仪表。 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,部分脉冲被反射回来形成回波,并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲,上层的介质通常为气体,其介电常数接近εr1.0,下层被测介质的介电常数较高。......阅读全文
智能诊断与预测性维护功能
现代传感器集成自诊断系统,实时监测天线污染、电子元件老化等状态。信号质量指数(SQI)低于70%时触发维护警报,某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。边缘计算功能可在本地完成95%的数据处理,仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势,能提前2周预测介质特性改变导致的测量偏差。

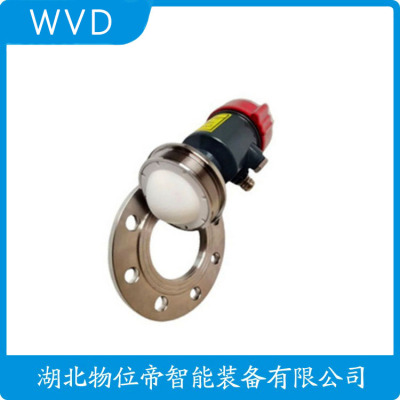

RDL79A-STF6YHHSMDD导波雷达物位计|产地货源
本文章主要介绍了:高频雷达液位计盲区,雷达液位计的罐旁指示器,雷达液位计导波反射等信息
罗斯蒙特540系列二线制雷达液位变送器
罗斯蒙特540系列二线制雷达液位变送器具有**性能,适用于广泛的应用及过程条件。540系列由5401(-6GHz)型和5402(-26GHz)型两种型号组成。为获得**限度的灵活性,每种型号都可配备各种类型的天线。
由于采用双重信号变送器和接收器——双端口技术使其具有出的测量性
采用抗冷凝天线,变送器导波管对于涂层不敏感
由于采用圆化波,使来自障碍物/储罐壁的回波减少
罗斯蒙特RadanMaster具有轻松组态和“测量与学”功能
具有的工厂管控网(PlantWeb)功能
罗斯蒙特560雷达液位变送器
(雷达液位计导波反射)
在工业应用当中,液位计种类繁多,不同的现场工况对应不同的液位计,如果要说哪款液位计是好的,真的很难决择,不同的介质、不同的需求是不一样的,选择一款液位计有众多的标准,所以我们要一分为二的区别对待。下面跟随瑞凌一起探讨雷达液位计与超声波液位计的一些应用
1、雷达液位计应用
在近些年,雷达液位计价格与超声波液位计差不太多,且其性能明显优于超声波液位计,所以也开始被更多地使用了。
雷达信号的运行时间不受温度、雨水、风、雾的影响。
雷达传感器测量精度为+/-2mm,不受外界影响。
雷达传感器不存在"盲区",不需占用很多空间。
(雷达液位计导波反射)
超声波用的是声波,雷达用的是电磁波,这才是更大的区别。而且超声波的穿透能力和方向性都比电磁波强的多,这就是超声波探测现在比较流行的原因。
主要应用场合的区别:
超声波和雷达主要是测量原理的不同,而导致他们的不同的运用场合。雷达是鉴于被测物质的介电常数的,而超声波是鉴于被测物质的密度的。所以介电常数很低的物质雷达的测量效果就要打折扣,对于固体物质一般也推荐用超声波。同时雷达发射的是电磁波,不需要传播媒介,而超声波是声波,是一种机械波,是需要传播媒介的。另外波的发射方式元件不同,如超声波是通过压电物质的振动来发射的,所以它不可能用在压力较高或负压的场合,一般只用在常压容器。而雷达可以用在高压的过程罐。雷达的发射角度比超声波大,在小容器或瘦长的容器不推荐用非接触式雷达,一般推荐导波雷达。就是精度的问题,当然了,雷达的精度肯定是比超声波高,在储罐上肯定是用高精度雷达的,而不会选超声波。至于价格方面,一般情况下超声波比雷达低,当然一些大量程的超声波价格也是很高的,如6~70米的量程,这时雷达也达不到,只能选超声波。
(雷达液位计导波反射)
罗斯蒙特雷达液位计SaabTankRadarRex利用非接触雷达测量方法、无活动零件、只有天线伸入储罐内部环境,从而达到无与伦比的性。如今对于雷达液位测量,目前主要存在两种调制方法:脉冲法,测量脉冲到达产品表面并返回所用的时间,脉冲雷达液位计主要适用于精度要求较低的应用场合;调频连续波(FMCW),可提供高精度的测量值,高性能雷达液位计采用这种方法。
为提高精度,罗斯蒙特雷达液位计TankRadarRex配备一些内置的功能,下面分别介绍:
1、数字参考
罗斯蒙特雷达液位计需要内部参考基准,使雷达的扫描呈对线性,与线性度的偏差都将产生相应的误差。为达到高的精度,SaabTankRadarRex采用数字晶体振荡器,可以达到利用目前技术水平所能提供的稳定的参考基准。
(雷达液位计导波反射)
霍尼韦尔(中国)提供Trendview数据记录器和的分析软件套件,
以满足用户的数据记录需求。有三种型号可供选择,可显示水平和垂直图表,
数字值和条形图的各种组合。为了补充这些记录器,霍尼韦尔(中国)提供TrendManager软件套件。
该工具包有助于绘制连续和批量数据的图形,分析和存档数据,
配置无纸记录器,设置记录器数据的预定上传或实时采集数据,
并将其导出到其他软件包(如Excel)。该软件套件包括TrendViewerPro,
TrendManagerPro,TrendServerPro,带OPC服务器的TrendServerPro和数据库管理工具。
适用于需要在单个设备中进行记录和控制的过程。
(雷达液位计导波反射)
1MHZADCP传感器
名称 技术参数
工作频率 1MHZ
测量主河道宽度 0.85m至30m
盲区 小0.5m
单元层数 256层
单元尺寸 动态可调
三波束 带水平两波束及垂直水位波束
水平波束角指向角 不大于1.4°
旁瓣*** >60dB,垂直波束指向角不大于3.8°
水平超声波夹角 130°
数据输出 实时水位、单元流速、断面面积、流量、水量等数据
流速测量范围 ±10米/秒
流速分辨率 0.001米/秒
流速准确度 ±1%实测流速
水位测量范围 0.15米至30米(从表面开始计算)
水位准确度 ±0.006米(<6米),±0.1%FS(≥6米)
陶瓷水位压力传感器 量程30m
工作电压 DC7-15V
通讯协议 MODBUS-RTU,SDI-12
温度传感器
测量范围 -5°C?45°C
温度精度 ±0.05度
倾斜角度传感器精度 ±0.2度
传感器工作状态自诊断功能 传感器故障,被障碍物遮挡,被粘附等内蒙古双频差分计术品牌企业
(雷达液位计导波反射)
