X706-512AA10/7CX-1100-A10-20导波雷达物位计供应
雷达物位传感器的测量原理
雷达物位传感器基于时域反射(TDR)原理,通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速(3×10⁸m/s),1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示,80GHz传感器对ε=1.8的柴油测量误差仅±2mm,比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化,将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号,能在-40~200℃环境稳定工作。
《导波雷达液位计基本介绍.ppt》由会员分享,可在线阅读,更多相关《导波雷达液位计基本介绍.ppt(15页珍藏版)》请在一课资料网上搜索。
1、曲其森 2014年11月9日,导波雷达液位计基本介绍,塔北项目部开发作业部,汇 报 提 纲,一、设备概述,规格型号:TRD33-IBFPSMAVB-L3600 技术参数: 电源:24VDC 输出信号:4-20mA 环境温度:-40-70 工作压力:0-4MPa 通讯接口:HART通讯协议 生产厂家:中环天仪股份有限公司,罗斯蒙特导波雷达液位计是一种智能型液位计,由于其设计合理且适应性强而被广泛应用于炼油化工企业。这种液位计有多种规格形式,主要分为导波杆式、缆绳式两种,一、设备概述,杆式和缆式的区别,汇 报 提 纲,二、结构及工作原理,导波杆长1000mm(即表头法兰距导波杆末端的距离),正压取
2、压口距离导波杆末端100mm,正压取压口距离负压取压口600mm,负压取压口距离表头法兰300mm,1、基本结构,二、结构及工作原理,2、工作原理,导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度,二、结构及工作原理,2、工作原理,即电磁波由雷达液位变送器天线发射,通过导波体向下传递,到达被测介质表面反射后,再被变送器天线接收。电磁波从发射到接收的时间与到达物位的距离成正比,其关系如下: D=CT/2 式中: D天线到液位的距离; C电磁波传播速度; T电磁波运行时间。 因空罐的距离E已知,则液位L为:L=E-D,汇 报 提 纲,三、设备使用的优缺点,汇 报 提 纲,四、运行维护重点注意事项,检查灌顶雷达液位计的油位满高设定值与PLC程序中液位设定值是否一致; 要检查雷达液位计自身显示是否有问题,通过计算,如果核对油罐即时液位值所输出的即时电流值不准确,就说明雷达液位计本身是存在问题的,就要对其进行其他内部参数设定进行深层次的检查; 检查信号传输线是否有问题,汇 报 提 纲,五、常见故障判断及处理措施,汇报结束, 敬请各位领导批评指导
本文章主要介绍了:高频雷达液位计盲区,雷达液位计的罐旁指示器,雷达液位计导波反射等信息
罗斯蒙特540系列二线制雷达液位变送器
罗斯蒙特540系列二线制雷达液位变送器具有**性能,适用于广泛的应用及过程条件。540系列由5401(-6GHz)型和5402(-26GHz)型两种型号组成。为获得**限度的灵活性,每种型号都可配备各种类型的天线。
由于采用双重信号变送器和接收器——双端口技术使其具有出的测量性
采用抗冷凝天线,变送器导波管对于涂层不敏感
由于采用圆化波,使来自障碍物/储罐壁的回波减少
罗斯蒙特RadanMaster具有轻松组态和“测量与学”功能
具有的工厂管控网(PlantWeb)功能
罗斯蒙特560雷达液位变送器
(雷达液位计导波反射)
在工业应用当中,液位计种类繁多,不同的现场工况对应不同的液位计,如果要说哪款液位计是好的,真的很难决择,不同的介质、不同的需求是不一样的,选择一款液位计有众多的标准,所以我们要一分为二的区别对待。下面跟随瑞凌一起探讨雷达液位计与超声波液位计的一些应用
1、雷达液位计应用
在近些年,雷达液位计价格与超声波液位计差不太多,且其性能明显优于超声波液位计,所以也开始被更多地使用了。
雷达信号的运行时间不受温度、雨水、风、雾的影响。
雷达传感器测量精度为+/-2mm,不受外界影响。
雷达传感器不存在"盲区",不需占用很多空间。
(雷达液位计导波反射)
超声波用的是声波,雷达用的是电磁波,这才是更大的区别。而且超声波的穿透能力和方向性都比电磁波强的多,这就是超声波探测现在比较流行的原因。
主要应用场合的区别:
超声波和雷达主要是测量原理的不同,而导致他们的不同的运用场合。雷达是鉴于被测物质的介电常数的,而超声波是鉴于被测物质的密度的。所以介电常数很低的物质雷达的测量效果就要打折扣,对于固体物质一般也推荐用超声波。同时雷达发射的是电磁波,不需要传播媒介,而超声波是声波,是一种机械波,是需要传播媒介的。另外波的发射方式元件不同,如超声波是通过压电物质的振动来发射的,所以它不可能用在压力较高或负压的场合,一般只用在常压容器。而雷达可以用在高压的过程罐。雷达的发射角度比超声波大,在小容器或瘦长的容器不推荐用非接触式雷达,一般推荐导波雷达。就是精度的问题,当然了,雷达的精度肯定是比超声波高,在储罐上肯定是用高精度雷达的,而不会选超声波。至于价格方面,一般情况下超声波比雷达低,当然一些大量程的超声波价格也是很高的,如6~70米的量程,这时雷达也达不到,只能选超声波。
(雷达液位计导波反射)
罗斯蒙特雷达液位计SaabTankRadarRex利用非接触雷达测量方法、无活动零件、只有天线伸入储罐内部环境,从而达到无与伦比的性。如今对于雷达液位测量,目前主要存在两种调制方法:脉冲法,测量脉冲到达产品表面并返回所用的时间,脉冲雷达液位计主要适用于精度要求较低的应用场合;调频连续波(FMCW),可提供高精度的测量值,高性能雷达液位计采用这种方法。
为提高精度,罗斯蒙特雷达液位计TankRadarRex配备一些内置的功能,下面分别介绍:
1、数字参考
罗斯蒙特雷达液位计需要内部参考基准,使雷达的扫描呈对线性,与线性度的偏差都将产生相应的误差。为达到高的精度,SaabTankRadarRex采用数字晶体振荡器,可以达到利用目前技术水平所能提供的稳定的参考基准。
(雷达液位计导波反射)
霍尼韦尔(中国)提供Trendview数据记录器和的分析软件套件,
以满足用户的数据记录需求。有三种型号可供选择,可显示水平和垂直图表,
数字值和条形图的各种组合。为了补充这些记录器,霍尼韦尔(中国)提供TrendManager软件套件。
该工具包有助于绘制连续和批量数据的图形,分析和存档数据,
配置无纸记录器,设置记录器数据的预定上传或实时采集数据,
并将其导出到其他软件包(如Excel)。该软件套件包括TrendViewerPro,
TrendManagerPro,TrendServerPro,带OPC服务器的TrendServerPro和数据库管理工具。
适用于需要在单个设备中进行记录和控制的过程。
(雷达液位计导波反射)
1MHZADCP传感器
名称 技术参数
工作频率 1MHZ
测量主河道宽度 0.85m至30m
盲区 小0.5m
单元层数 256层
单元尺寸 动态可调
三波束 带水平两波束及垂直水位波束
水平波束角指向角 不大于1.4°
旁瓣*** >60dB,垂直波束指向角不大于3.8°
水平超声波夹角 130°
数据输出 实时水位、单元流速、断面面积、流量、水量等数据
流速测量范围 ±10米/秒
流速分辨率 0.001米/秒
流速准确度 ±1%实测流速
水位测量范围 0.15米至30米(从表面开始计算)
水位准确度 ±0.006米(<6米),±0.1%FS(≥6米)
陶瓷水位压力传感器 量程30m
工作电压 DC7-15V
通讯协议 MODBUS-RTU,SDI-12
温度传感器
测量范围 -5°C?45°C
温度精度 ±0.05度
倾斜角度传感器精度 ±0.2度
传感器工作状态自诊断功能 传感器故障,被障碍物遮挡,被粘附等内蒙古双频差分计术品牌企业
(雷达液位计导波反射)
了解更多关于:雷达液位计的死区设置,杰创雷达液位计,uka雷达液位计,雷达液位计设置方法,罗斯蒙特雷达液位计调试,导波雷达液位计安装需要什么,雷达液位计水汽大,江苏导波雷达液位计,雷达液位计测内浮顶,saab雷达液位计,雷达液位计 图例,vega蓝牙连接雷达液位计,导波雷达液位计检修注意事项,雷达液位计专家,德国e+h 雷达液位计,威格雷达液位计说明书,雷达液位计厂家vage,雷达料位计和雷达液位计,雷达液位计量程如何设置,雷达液位计

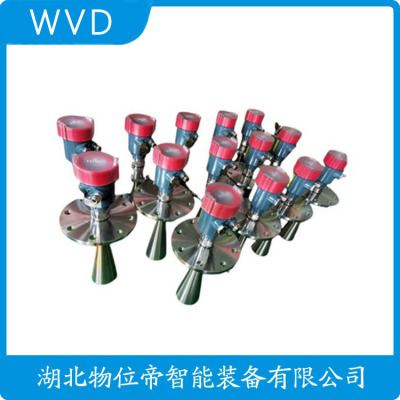

雷达物位计,也被称作雷达料位计、雷达液位计等,主要具有无线电检测和测距的功能。因此,雷达物位计一般用于测量目标点到雷达物位计之间的距离的。
由于雷达物位计是通过发射物理特性类似于光速的电磁微波,所以它的发射频率很高,波长很短,因此通过持续不断的发射高频率的电磁波除了可以探测到雷达物位计与待测物料之间的距离之外,还可以通过其发射、接收电磁波信号之间的时间变化差值计算出待测物料的移动情况,包括移动速度、转动角度等。
相对于传统的红外线测距等方法,雷达物位计其实在价格上并不占优势。但是由于雷达物位计的电磁微波能在温度、压力变化较大,有惰性气体或易挥发性气体、强粉尘等工况环境下不受干扰,因此它广泛的应用于煤炭、造纸、钢铁、水泥、食品、电力、石化等行业领域。
综上所述,雷达物位计一般用于测量雷达物位计与待测物料之间的距离,形状,方位,高度以及待测物料相对雷达物位计的位移情况等位置移动等信息。赢润研发生产的高频智能雷达物位计分为接触式雷达物位计和非接触式雷达物位计两大类,采用的新型的微处理器,能发射26 GHz的高频超声波信号,适用于反应釜、耐温、耐压、轻微腐蚀性液体等高温、高压复杂工况下物料信息的探测。
X706-512AA10/7CX-1100-A10-20导波雷达物位计供应
一、夹套侧浮筒导波雷达液位计--产品概述:
江苏润仪生产的夹套侧浮筒导波雷达液位计具有低维护,高性能、高精度、高性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有*的*性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境,可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
二、夹套侧浮筒导波雷达液位计--产品主要技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART(两线)
三、产品优点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力,测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量精度。
四、产品测量原理:
产品是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
五、产品输入:
反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知,则物位 L 为: L=E-D
六、产品输出:
通过输入空罐高度 E(= 零点),满罐高度 F(= 满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于 4-20mA输出。
七、产品测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
八、产品安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐,在整个量程范围内不碰壁。如果是金属罐,物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的,传感器可以安装
8.罐顶,这样可以一直测量到罐底。
十、产品安装图:
图一(安装指南)
图二(导波管)

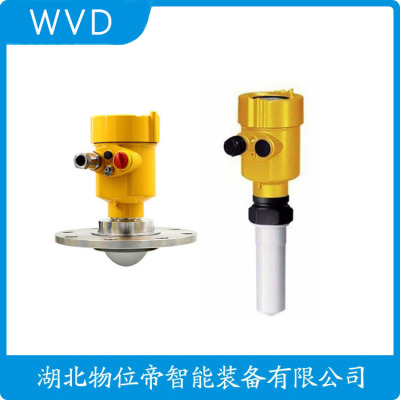

新产品的出现,在一定程度上会让我们忽视原先的产品。智能就是那个被忽视的产品。智能雷达物位计,我们可以称为低频版雷达物位计,它的发射频率为6GHz,其原理也是基于时间间隔原理设计的。
目前来看,智能雷达物位计是连续测量方式。它适用于腐蚀性液体的测量、有挥发性质液体的测量以及温度压力变化大液体的测量。它的天线主要有三种,即棒式天线、喇叭口天线和全密封天线。天线不同,智能雷达物位计在罐内的安装也略有不同。
一般来说,三种天线在罐内安装的时候,尽量要与介质保持垂直,避免波束指向罐壁。这是三种天线安装的共性。此外,三种天线在安装的时候,还各有其特性。
就棒式天线而言,为了减小温度对雷达物位计的影响,对接法兰连接处使用弹簧垫圈且天线发射点伸出安装短管。
就喇叭口天线而言,喇叭天线也伸出安装短管,必要的时候可以使用天线延伸管。
说完了雷达物位计天线,我们再说一下产品的安装问题。为了提高雷达物位计的准确性和稳定性。安装时,我们要注意以下几个方面:
,连接雷达物位计之前,我们要确认罐内无有害介质,无压力。
第二,选择合适的位置拧紧螺纹或者固定好法兰。如果有必要,需更换密封圈。
第三,进行液位调整时,我们要选择空罐的时候或液位刚好覆盖罐底的时候。
未来,随着技术的发展,新产品的出现,智能雷达物位计可能在市场并不占据一定的优势,但是,小编要提醒大家的是,每一款产品都有其优势,大家在选择的时候一定不要盲目,看更多产品,了解更多型号,才能让我们选择到经济实惠且性能的产品。
雷达物位计采用微波脉冲的测量方法,并可在工业频率波段范围内正常,波束能量低,可安装于各种金属、非金属容器或管道内,对液体、浆料及颗粒料的物位进行非接触式连续测量。雷达物位计适用于粉尘、温度、压力变化大,有惰性气体及蒸汽存在的场合。雷达物位计工作方式:向被测目标发射微波,由目标反射的回波返回发射器被接收,与发射波进行比较,确定目标存在并计算出发射器到目标的距离。
X706-512AA10/7CX-1100-A10-20导波雷达物位计供应
导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护,高性能、高精度、高性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境,可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART(两线)
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力,测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知,则物位 L 为: L=E-D
输出
通过输入空罐高度 E(= 零点),满罐高度 F(= 满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于 4-20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐,在整个量程范围内不碰壁。如果是金属罐,物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的,传感器可以安装
8.罐顶,这样可以一直测量到罐底。
导波雷达液位计安装图:
图一(安装指南)
图二(导波管)
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型+隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 (4 ~ 20)mA /24V DC 两线制
3 (4 ~ 20)mA /24V DC/HART 两线制
4 (4 ~ 20)mA /24V DC/HART 四线制
5 (4 ~ 20)mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程(mm)
备注:
