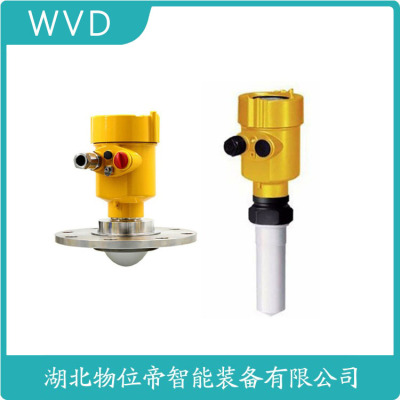

APXRD802雷达物位计工厂

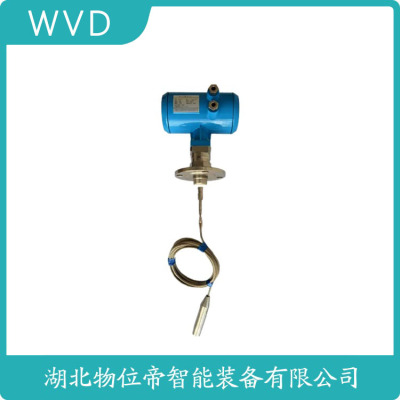

德尔信DX-DB 杆式液位变送器0-25m 0.2不锈钢 四氟乙烯 24v4-20(mA) 各种液体 导波雷达连续物位仪表,产品适用于大多数应用场合的连续测量。仪表广泛用于工业和民用现场化工、石油等,无论室内和户外,本仪表相对其他形式仪表,对现场安装条件均无要求,可测液位、界位油水分离等。仪表由一个电路单元,一套防爆外壳和杆式或缆式传感器组成,传感器可选多种材质,可整体或分体式安装。
性能
性能 传感器材质:
电源: 316SS-316不锈钢
两线制标准24VDC TFE-特氟隆
(11.5~36VDC) PFA-聚氟代丙烯酸酯
输出: FEP-聚四氟乙烯
4-20mA CS-碳钢
环境温度: 陶瓷
-40~70℃ 外壳防护:
介质温度: IP66
-185~280℃, 防爆区域等级:
260℃以上,向公司查询 电缆和传感元件
负载: 在1区、2区组别本质。
24VDC@625Ω 两线制的电子单元
响应时间: 在1区Ⅰ、Ⅱ、Ⅲ级C、D、E、F、G组本质
标准:20毫秒 在1区Ⅰ级A、B、C、D组为防爆型(分体式)
可选:0~30秒可调 在1区Ⅱ级E、F、G组和Ⅲ级为防粉尘燃烧型
: 在2区Ⅰ级A、B、C、D组为非燃烧型。
标准条件下±0.5% 传感器安装:
负载影响: NPT螺纹(标准)
0-负载变化0.2% 公制法兰及ANSI法兰(可选)
固体散料测量的特殊挑战
低介电常数粉料(ε<2.5)易导致信号衰减,80GHz雷达通过4°窄波束和增强发射功率(20mW)提升检测能力。某水泥厂实测表明,生料粉仓中26GHz雷达回波仅-90dBm,而80GHz型号达-65dBm。粉尘环境需配置0.3MPa空气吹扫装置,防止天线积灰。最新多目标识别算法可区分下落物料与料位面,动态误差控制在0.5%FS内。料仓倾斜时,三维建模技术自动补偿斜面导致的测量偏差。
APXRD802雷达物位计工厂
导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播,遇到被测定介质,介电常数急变而引起反射,脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。
导波雷达液位计的优点
1 .功耗低。 GWR输出给导波探测器的信号能量小,是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路,使信号衰减保持在限度,能够测量介电常数低的介质液位,而且导波雷达的功耗小,所以采用回路电力而不是单独的交流电力,大幅度节省了安装费用。
2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响,所以计量器接收的返回信号的能量相应强,约为发射的能量的20% (既定的0.02mW] ),而且返回信号中的干扰性杂波信号小,除测量信号外
3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样,使用传输时间测定介质液位,从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同,不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响,比较回来的各种信号很难从杂波信号中检测出真液位信号,但是导波雷达只需要测量电磁波的传输时间,不需要信号的处理和识别。
4、光速的电磁波一定,不需要为了改变仪表范围而进行移动,不需要现场标定,只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整,构成时,需要连接24VDC的电源,提供每个罐的测定参数。
5 .介质密度的变化不影响测量,介质密度的变化影响浸渍在介质中的物体受到的浮力,但电磁波在导波中传播的影响没有。
6、雾和泡沫对测量没有影响,电磁波不会在空间中传播,雾不会引起信号衰减,泡沫也不会散射信号而失去能量。
7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。
膜状污垢是液面水平下降时,高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上,因此对测量几乎没有影响,但是架桥性污垢的形成会引起明显的测量误差,块状或条纹状的介质污垢附着在导波体上,或者桥接在两个导波体之间,在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如,浮动水平计等)等同,远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。
导波雷达液位计的功能特性
用导波雷达液位计测量液位是合适的方法
导波雷达液位计测量不受水箱形状的影响
导波雷达液位计不受介电常数、温度、压力、密度的影响
不受仓库表面变动、粉尘、蒸汽、泡沫的影响
导波雷达液位计的测量长度可以灵活改变,不需要标定
测定结果为高精度、再现性、高分辨率
测量范围是二十四米
适用介质温度范围-50 600
适用压力范围为40bar
导波雷达液位计有多种探针类型和材质
可以选择数字显示
导波雷达液位计的安装
1 )顶部直接安装,导波雷达的导波杆直接安装在容器的上端,安装方式有螺钉和法兰两种,一般插入容器内部的导波杆的长度在设计要求的测量范围内。
2 )安装测量筒,导波雷达的导波杆安装在测量筒的上端,测量筒连接到容器上,一般测量筒的侧方连接口的距离在设计要求的测量范围内。
导波雷达液位计原理
从波雷达发射的高频微波脉冲沿着探测单元传播,遇到被测量介质,介电常数急剧变化,引起反射,部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。
在容器中存在两种不同的介质,上层介质的介电常数小,下层介质的介电常数大的情况下,当高频微脉冲沿探针向上层介质传播时,由于该介电常数小,所以少的能量在该层的界面反射,大部分能量在上层的因此,导波雷达是一种可以测量两种不同介质的接口,其测量条件是上层介质不导电,或者介电常数比下层介质小10以上。
一、消防水泵的出水管设置要求
1、 水泵出水管的流速,关系到二次输送能耗的重要参数,参考GB50015 第3.6.9条的规定:当DN15-20时,流速小于等于1.0米/秒;当DN25-40时,流速小于等于1.2米/秒;当DN50-70时,流速小于等于1.5米/秒;当大于等于DN80时,流速小于等于1.8米/秒;
2、GB50974 第5.1.13-8条规定,当消防水泵出水管的管径小于DN250时,其流速宜为1.5m/s~2.0m/s,当管径大于DN250时,宜为2.0m/s~2.5m/s;
流速测量仪器
3、出水管上的阀门与附件设置,通常有同心大小头、压力表、可曲挠橡胶接头、止回阀、闸阀(控制阀门);
4、GB50974 第5.5.11条规定,消防水泵出水管应进行停泵水锤计算;应采取消除停泵水锤的技术措施;
5、根据《水泵及水泵站》,水泵出水管中的闸阀,因为承受高压,所以启闭都比较困难,当直径大于等于400mm时,大都采用电动或水力闸阀;
6、根据《水泵及水泵站》,当管径小于250mm时,流速1.5m/s~2.0m/s;当管径大于等于250mm时,流速2.0m/s~2.5m/s;
7、关于水锤,在压力管道中,由于流速的剧烈变化而引起一系列急剧的压力交替升降的水利冲击现象。究其原因,当属流体的惯性,只不过流体的惯性更为复杂。
8、关于停泵水锤的防护措施:设水锤消除器、设空气缸、采用缓闭阀、取消止回阀、其他措施。
9、消防泵出口可采用多功能水泵控制阀(CECS132:2002)。附件连接:水泵—同心大小头—压力表—多功能水泵控制阀—可曲挠橡胶接头—检修用阀门。
10、停泵水锤防护措施有多种,不一定非要采用带胶囊的水锤消除器;在流量不是很大、扬程不是很高时,未必一定要设水锤消除器,设微阻缓闭止回阀等具有缓闭功能的止回阀一样可以。
11、GB50974 第8.3.3条规定,消防水泵出水管上的止回阀宜采用水锤消除止回阀,当消防水泵供水高度超过24m时,应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时,可不设水锤消除设施。
二、消防水泵吸水和出水管上的压力表设置要求:
1、选压力表时,应注明名称、型号、精度等级和测量上限值等。
2、压力在+40Kpa以上时,一般选用弹簧管压力表或波纹管压力计。
3、一般测量用压力表,应选用1.6级或2.5级。
4、在管道和设备上安装的压力表,表盘直径为中l00mm或中150mm;安装在照度较低、位置较高或示值不易观测场合的压力表,表盘直径为中150mm或中200mm。
5、 测量稳定的压力时,正常操作压力值应在仪表测量范围上限值的1/3~2/3;测量脉动压力(如:泵、压缩机和风机等出口处压力)时,正常操作压力值应在仪表测量范围上限值的1/3~1/2。
6、GB50974要求压力表量程应不小于设计工作压力的2倍。
三、消防水泵吸水管上的真空压力表的设置要求:
真空压力表的压力在-0.1Mpa~0Mpa时,宜选用弹簧管真空压力表。
四、消防水池水位监测装置设置要求:
GB50974 第4.3.9条的要求,消防水池应设置就地水位显示装置,并应在消防控制中心或值班室等地点设置显示消防水池水位的装置,同时有高和水位报警的装置。液位计分类:液位计种类繁多,如磁翻柱液位计、浮球液位计(液位开关,机电人脉公众号)、玻璃板式液位计、玻璃管式液位计、超声波液位计、导波雷达液位计、投入式液位变送器等等。
1、对消防水池而言,如采用磁翻板液位计等,需要在消防水池侧壁做好留洞工作(小规格防水套管为DN50,然后通过管道变径连接液位计)。
2、如采用投入式液位变送器,投入式液位变送器由不锈钢探头、导气电缆和电气盒组成,电源为13—36VDC(直流电源)。可结合消防水池侧壁检修孔,将不锈钢探头和导气电缆投入水池内。(不锈钢探头贴水池底板安装)
五、流量计量装置设置要求:
流量计常用的有电磁流量计(管段式和插入式)、超声流量计、涡街流量计、转子流量计等。
以电磁流量计为例,安装于选用注意事项如下(理论上,只要被测流体具备一定的导电性(导电率大于5 μ S/cm),就可以选用电磁流量计):
1、公称压力常用有0.6,1,1.6,4MPa等。
2、供电电源:单相交流电 85-265 V, 45-63Hz,功率小于20W;直流供电11-40VD.C。
3、应安装在水平管道较低处和垂直向上处,避免安装在管道的高点和垂直向下处。
4、测量管道内充满液体。
5、流量计前方少要有5D(D为流量计内径)长度的直管段,后方少要有3 D(D为流量计内径)长度的直管段。
6、测量一般的介质时,电磁流量计的满度流量可以在测量介质流速0 . 5~12m/s 范围内选用,范围比较宽。选择仪表规格(口径)不一定与工艺管道相同,应视测量流量范围是否在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准确度不能时,需要缩小仪表口径,从而提高管内流速,得到满意测量结果。
测量导电性良好的液体,通常大流速不超过5m/s,经济流速范围在1.5m/s~3m/s。测量低电导率的流体,则尽可能选择低流速,原因是流速提高流动噪声会增加,从而导致流量信号输出晃动现象。
7、一般传感器供货时已经设计了接地电,但是当外界电磁场干扰较大时,电磁流量计应另行设置接地装置,接地线采用截面积大于4 mm 2 的多股铜线,接地线埋入潮湿地下1m,接地电阻小于10 Ω,不能和电机或其他设备共用地线。
是一种常用的液位测量仪器,其具有高精度、高反应速度、广泛的应用场景等特点。本文将介绍导波雷达的应用场景,并从两个实际测量案例出发,说明导波雷达液位计的性。
导波雷达液位计的应用场景,导波雷达液位计由于具有高精度、反应速度快、性好等特点,因此其应用范围广泛。常见的液位测量应用场景如下:石化工业:如、反应釜、造纸机械等等;食品工业:如糖浆储存罐、烘烤炉、松饼罐等等;污行业:如污水池、沉淀池、调节池、反渗透设备等等;电力行业:如水库、大型油罐等等。
两个导波雷达液位计实际案例,个石化厂储罐液位测量,在这个案例中,一个石化厂需要对大型储罐的液位进行监测。考虑到储罐的大型、高度等因素,这里采用了导波雷达液位计进行液位测量。由于储罐液体性质较为复杂,如锂盐、溴化钾等腐蚀性物质,因此对测量仪器的性和精度提出了较高的要求。经过使用导波雷达液位计进行液位测量后,其反应速度和精度都得到了较好的保障,为厂家带来了较好的生产效益。第二个食品工业烘烤炉温度测量 在食品工业的烘烤炉中,需要测量炉膛的液位,以便控制烘烤温度和时间。传统的液位计在液位变化较大的情况下不准确,需要经常进行手工调整。为了提高测量的准确性和便捷性,这里应用了导波雷达液位计进行液位测量。因为导波雷达液位计具有反应速度快、高精度的特点,它提供了准确的液位读数和高水平的自动控制。
导波雷达液位计具有高精度、反应速度快、性好的优点,广泛适用于石化、食品、污水处理等各个领域的液位监测。本文从两个实际测量案例出发,说明了导波雷达液位计在不同行业的应用场景以及其性,为相关用户提供了参考和帮助。在实际应用中,需要注意不同场景和环境对导波雷达液位计的要求,并且根据实际情况进行存储、维护和保养,以维护其高精度、、的测量品质。
