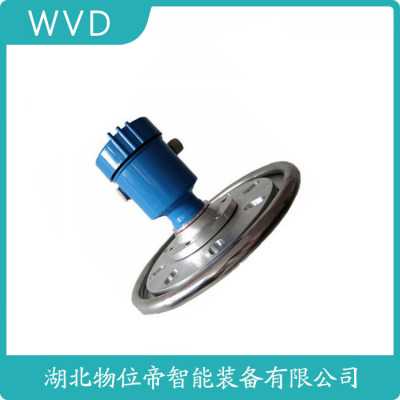

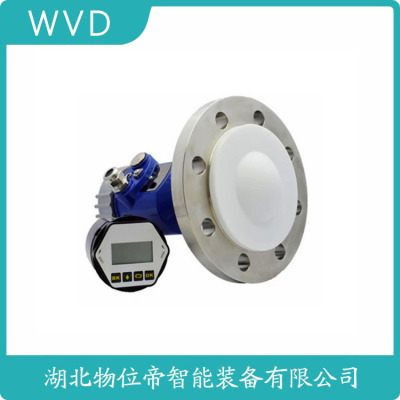

GDRD58-PMGPHE2BAMA雷达料位计工厂
液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
瑞士ABB导波雷达液位变送器原装导波雷达物位变送器
MT系列导波雷达是目前世界上获得IEC 61508 用于SIL2和SIL3环境下的物位变送器。
导波雷达的自监控功能可以不间断的检测有可能引起失效或虚假信号的故障。 此设备别具特地将图像化显示并入到全数字化电子模块中。利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设置。为了便于在全世界范围内的调试， 菜单的语言有多种不同选项。微波脉冲通过刚性探杆或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无能量损失。
客户获益:微波不受温度, 压力, 比重和蒸汽的影响安装简单无活动部件连续不断的轻微挂料不影响测量适用于真空环境与非接触式雷达和超声波变送器不同, 无需担心发散角更多能量可以返回, 测量更无复杂设定, 不需要计算机和程序员嵌入式波形显示屏幕 (示波器)
适用行业:油气精炼制和生物技术电厂纸浆造纸钢铁化工食品和饮料海运
瑞士ABB导波雷达液位变送器厂家直销导波雷达液位变送器
MT5100
MT5100系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中.
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。综述
MT5000系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中。
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。 为了便于在全世界范围内的调试，菜单的语言有多种不同选项。 MT5000系列
导波雷达变送器在苛刻的应用工况下表现出的性能。 微波脉冲通过刚性探杆
或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无
能量损失。 多种腔体连接器和探杆形式可选，以满足不同工况需求， 例如缓冲
罐、加热器、成品罐和分离器。标准的探杆材质为316L不锈钢， 另外有其它材质
可供选择， 比如用在酸性或腐蚀性工况下的哈式合金和蒙乃尔材质。数据
特点只需一个过程接口就可以同时测量液位和界位图形化波形显示全数字化电子技术信号不足报警多种接液材质可选雷达波沿着导杆传播-消除需要回波和可限度减少信号损失无活动部件2线制回路供电长度由0.3~19.8米探杆类型有硬杆, 软缆和同轴
如有需求，请见:瑞士ABB导波雷达液位变送器原装
导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，适合卧罐和其他小型。也是安装空间有限的地下储罐的理想选择。
计采用时域反射原理（TDR）进行测量。其工作原理是:电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。
导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。根据介质特点，选择合理的安装位置，避免影响测量效果。
对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ 内，可将导波杆固定。导波杆与容器底部需有间隙，间隙至少为５ｍｍ。导波杆不得接触设备管嘴，需有的安装空间即可。而对于软缆类导波雷达液位计，导波缆杆接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。若金属容器壁光滑，导波雷达与设备内壁之间的水平距离小间隙为100ｍｍ，若是容器存在干扰物其小间隙则更大，以制造商资料为准。
GDRD58-PMGPHE2BAMA雷达料位计工厂
RF2000系列导波雷达物位变送器是我公司与美国FOX仪表有限公司合作设计、制造的具有自主知识产权的导波雷达物位计，该产品经多年两地雷达液位专家的联合研究和开发。电 源:24VDC (12～30V)
输出信号:4～20mADC带HART通讯协议
负载电阻:≤650Ω
环境温度:-40～65℃
相对湿度:0～99%
大粘度:8000CP介电常数:εr≥1.4
重 复 性:≤2mm
诊断报警:低报3.6mA 高报:22mA
电气接口:标准1/2”NPT内螺纹
防护等级:IP67
阻尼时间: 0～30s可调
用户界面:3按键+LCD液晶显示
介质温度:常温≤120℃ 中温≤200℃ 高温≤520℃
公称压力:普通≤2.5MPa 中压≤10.0MPa 高压≤32.0MPa测量范围:同轴、杆式≤6.1m 缆式≤21m
精 度:同轴、杆式≤±0.1%FS 缆式≤±0.3%F
防爆等级:本安型:ExiaIICT1～T6 隔爆型:ExdIICT1～T6
欣 生MT5000导波管雷达液位变送器 导波雷达物位计0.6~61米 0.075%4~20mA（mA） DC24V
MT5000导波管雷达液位变送器
概述
MT5000导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或Honeywell DE协议进行通讯。
主要技术参数
测量范围:0.6~30.5m；0.6~61m
度:&plun;5mm
分 辨 率:&plun;1.6mm
显示单位:在现场可选择毫米mm、厘米cm、米m或%等工程单位
工作电源:13.5-36VDC，两线制
介质介电常数:单杆:小1.3min.
双杆:小1.7min.
介质粘度:1500cp
材质:壳体:铸铝
传感器:316L 316L SS,
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准 如、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:卫生快装卡箍DN50
认 :FM，CSA，CENELEC
隔爆型:ExdII6
本安型:ExiaIIBT6
护等级:IP67
探杆的测量盲区
型号规格
外形和安装尺寸
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
Magnetrol麦格纳邱液位设备 700系列高性能导波雷达液位计 704、705、706
常用型号:
705-510a-110/7mr-a110-120 :
705-510A-110/7MA-A110-181:
705-51AA-110/7MS-A578-120 :
705-510A-110/7MS-A578-120:
705-510A-110/7MA-A110-110
正常货期:货期 8-10周，急需货期现货可以联系店主安排调货
Eclipse增强型705是采用具有性的导波雷达（GWR）技术，两线制， 24VDC回路供电的液位变送器。这个单一的变送器可以用于类型的探杆，并提供更强的性，正如SFF=91％的失效系数所表现的，允许它在SIL 3回路中使用。
Eclipse 705系列高性能导波雷达液位计
ECLIPSE导波雷达液位计的设计提供了远远超过许多传统技术的测量性能。该产品在工业上首次采用了的***外壳设计，它是把接线室和电子线路室分别安装在同一个平面上，***优化的倾斜角度更方便接线、组态和观察显示。
ECLIPSE 705变送器支持FDT/DTM标准与PACTware?PC端软件可以允许额外的配置和灵活的故障排除。
技术
导波雷达
Eclipse 705系列高性能导波雷达液位计
低功耗脉冲雷达 结合了时域反射原理 、等效采样（ETS）与现代化低功率电路等技术。这些原理与科技的集成创造了高速导波雷达 液位计。电磁脉冲通过导波管传播，它聚焦于能量，并产生比非接触式雷达更有效的系统。
可测量低介电常数介质（εr ≥ 1.4）
容积输出
连接/拆卸探杆轴套
可在蒸汽工况中使用及忽视泡沫
IS, XP与非易燃认
忽视挂料
原理
ECLIPSE导波雷达变送器是基于TDR技术。（时域反射原理）TDR利用导波（探杆）传播电磁脉冲信号。当脉冲到达介电常数高于其行进的空气（εr= 1）的液体表面时，一部分脉冲被反射。通过超高速计时电路来***测量信号传输的时间，从而实现对液位（固体料位）的***测量 更多导波雷达产品
Magnetrol主要产品:
1、MAGNETROL液位计
2、MAGNETROL变送器
3、MAGNETROL液位开关
4、MAGNETROL浮筒液位变送器
5、MAGNETROL磁浮子液位计
6、MAGNETROL热式气体质量流量计
7、MAGNETROL浮球液位开关
8、MAGNETROL超声波液位计
9、MAGNETROL液位变送器
Magnetrol型号产品名称型号
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050 磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800 磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800
09-5129-001 | Magnetrol Sensor Amp Bd 传感器09-5129-001
09-5129/09-5126 | Magnetrol 2-bd Assembly09-5129/09-5126
Magnetrol XC35-1S40-CDHXC35-1S40-CDH
Magnetrol F10-1D22HM7F10-1D22HM7
Magnetrol F-XB73-4S30-BDQF-XB73-4S30-BDQ
Magnetrol F-C35-PS40-CDAF-C35-PS40-CDA
Magnetrol B35-PB30-FNAB35-PB30-FNA
870-102-00 | Magnetrol Pcb870-102-00
09-5131-001 | Magnetrol Pcb09-5131-001
810-0205-D01 | Magnetrol Level Switch Probe810-0205-D01
09-5125-001 | Magnetrol Control Board09-5125-001
345-3442-100 | Magnetrol Ultrasonic Xmotor345-3442-100
030-2409/2407 | Magnetrol 2-bd Assembly030-2409/2407
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7P1D5MDXNF91 G1/1000 H4050
2MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7E1B5MDXNF91 E1/800 H1800
Magnetrol浮子X4M1-AD1A-REAA-1111FY1212B080
Orion lnstuments浮球开关F9K-2400-070
Magnetrol浮球开关910-WMH2-010
Magnetrol液位计705-510A-110
Magnetrol传感器705-510A-100-WH
Magnetrol浮球式位面开MODEL:910-WMH2-010 SERIAL:43040-O1
Magnetrol液位开关B75-1B20-FAD
Magnetrol导波雷达液位计7MS-A118-125-WH
Magnetrol导波雷达液位计7MR-A110-116/704-511A-1400-1M
Magnetrol导波雷达液位计传感器705-510A-110-WH
Magnetrol导波雷达液位计7MS-A118-1260-1M/705-510A-210
Magnetrol液位计705-510A-110/7MS-A118-350TK
Magnetrol导波雷达变送器705-510A-A10/7MD-A11N-130
Magnetrol开关组件089-7401-110
Magnetrol流量变送器TA2-A1BO-131
Magnetrol流量变送器TMR-A23A-018
Magnetrol流量变送器TA2-A1BO-131/TMR-A23A-018
Magnetrol流量变送器TA2-01B1-130
Magnetrol液位变送器E3B-KG3A-H1C
Magnetrol液位变送器E3A-PG3C-H11
Magnetrol液位变送器E3F-KQ4C-H1F
Magnetrol液位变送器705-510A-110
Magnetrol液位装置089-8301-002
Magnetrol雷达液位计R82-510A-011
Magnetrol雷达液位计RAA-A440-100
Magnetrol磁翻板液位计2M1-AC1A-ACAA-1111-1N1BA2B-320
Magnetrol液位开关T31-002N-BOB
MAGNETROL水流开关F50-1A2C-CKP
Magnetrol液位开关T35-O02N-BOB
Magnetrol液位开关962-50AO-010
Magnetrol液位开关B4O-5C20-FAM
Magnetrol液位开关B40-5C20-R1M
Magnetrol液位开关B40-1B6O-R1M
Magnetrol液位开关335-AA1A-G5P
Magnetrol液位开关 355-510A-10B
Magnetrol液位开关C29-1B20-CLA
Magnetrol液位开关T20-1B2A-BKP
Magnetrol液位开关T31-002N-BOB
Magnetrol液位开关T31-004A-A4P
Magnetrol液位开关T35-002N-B01
Magnetrol液位开关TD2-8D00-0G1
美国MAGNETRO变送器706
美国MAGNETROL开关
美国MAGNETROL开关A10系列
美国MAGNETROL流量计
美国MAGNETROL流量开关F10
美国MAGNETROL指示器
Magnetrol流量开关TD2-8D01-OCO/TMC-A240-015
Magnetrol雷达液位计705-510A-110/7MA-A11
0-180
Magnetrol开关组件CDD（89-7401-124）Magnetrol,585593-03-001
Magnetrol液位计XT35-O02N BOB #1
Magnetrol浮球液位开关B73-1B30-BAR SN:596842-06-001
Magnetrol液位开关961-50AO-010/9A1-A11A-008
Magnetrol电路板Z31-2844-001
Magnetrol液位开关B73-2B30 585847-02-002
Magnetrol水洗流量开关XTD1-2D0O-OCO/TMD-A110-008 sn.6190
Magnetrol.C29-1N40-BCC NO608867-01-001
Magnetrol液位开关089-7401-200/DPDT
Magnetrol开关组件FDD（89-7401-097）Magnetrol,585593-02-005
Magnetrol开关组件BDR（89-7401-097）Magnetrol,585593-08-008
Magnetrol开关组件FDM（89-7401-098）Magnetrol,585593-06-001
Magnetrol液位开关B72-1B2O-FAR NO:588897-16-001
Magnetrol液位计705-510A-110/7MA-A110-080
Magnetrol雷达液位计704-511A-140/7MR-A118-116
Magnetrol导波雷达液位变送器704-511A-140/7MR-A118-106
Magnetrol水位变送器NO.705-510-110
Magnetrol导波雷达液位计（含不锈钢测量筒）705-510A-110&7MF
Magnetrol.K35-2B30-BNB NO 598354-01-002
Magnetrol流量开关F50-1B2F-FNT
Magnetrol液位开关NO B40-5C20-R1M 2085PSI SN.618908-14-O（
Magnetrol雷达液位计705-510A-110 7MS-A118-125 XS31-4C2B-（
