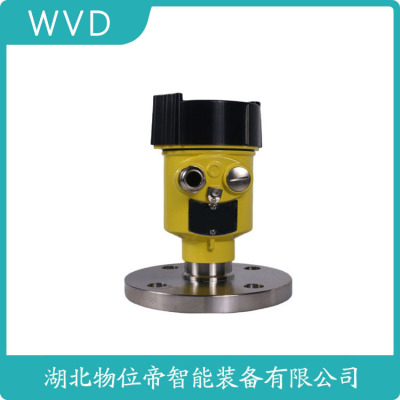

ERD803雷达物位计生产厂家

ERD803雷达物位计生产厂家 ERD803雷达物位计生产厂家
  • ERD803雷达物位计生产厂家
  • ERD803雷达物位计生产厂家
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    222035655
  • 更新时间:
    2025-08-19
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
  • 工地用
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  ERD803雷达物位计生产厂家

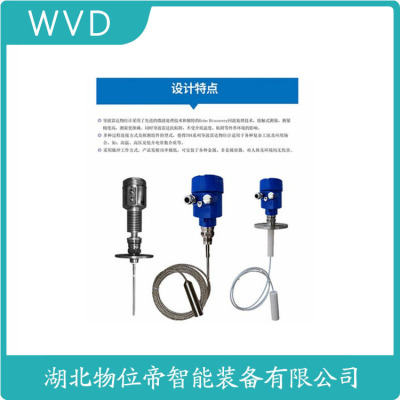

  导波雷达液位计

  型号:KQ-DLDA

  应 用: 液体、固体粉料

  测量范围: 30米

  过程链接: 螺纹、法兰

  过程温度: -40~250℃

  过程压力: -0.1~2Mpa

  精 度: ±3mm

  频率范围: 100MHZ~1.8GHZ

  防爆/防护等级: Exib IIC T6/IP67

  信号输出: 4~20mA/HART(两线)

  导波雷达液位计是接触式物位测量,采用时域反射技术(TDR)电子单元发射微波脉冲沿着导波杆(缆)传播,当接触被测介质时,产生反射信号由电子部件接收,计算发射到接收的间隔时间,转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差,并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct (1)

  式中:C为光速;T为发射脉冲与反射脉冲时间差;D为空间距离。

  根据设定的满罐和空罐位置,通过以下公式即可计算出物料高度并输出4~20mA电流:

  物料高度:L=E-D(2)

  输出电流:Io=4+L×16/E (3)

  式中:L为物料高度;E为量程。

  导波雷达液位计适合测量液/液界面,如油水界面,油与水、油与酸、低介电的有机溶剂(甲苯、苯、环己烷、己烷、松节油和二甲苯)和水或酸。测量液/液界面应注意以下几点:

  (1)介电常数较低的介质位于上部。

  (2)两种液体的介电差异不低于10。

  (3)上层介质的介电常数是已知的,该参数可在现场确定。

  (4)上层介质的大厚度取决于其介电常数。

  (5)上层介电常数下限<3,下层介电常数上限>20。

  (6)可同时进行液位测量和界面测量。

  导波雷达液位计可用在几何尺寸小的容器,也可用在旁通管和各种尺寸的储罐,适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:

  (1)无可活动机械部件,维护成本低。

  (2)安装方便,支持罐顶安装或旁路管顶部安装。

  (3)适用于液面、界面和粉末状或小颗粒状固料的物位测量。

  (4)不受介质密度和pH值等物理参数变化的影响且无需进行补偿。

  (5)适用于高温、低温、蒸汽和高压场合。

  导波雷达液位计使用过程中微波沿导波管向下传导,尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能,具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成,即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送,在导波杆与物位(气/物、气/液或液/液界面)的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号,然后对这些信号进行处理并提供稳定的输出信号。

  嘉可仪表JK系列雷达液位计种类,主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。

  雷达料位计的工作原理与分类

  雷达料位计通过发射6-80GHz的微波信号并接收回波来测量物料高度,分为脉冲波(量程30m)和调频连续波FMCW(精度±1mm)两种。26GHz设备适用于大多数工况,80GHz高频型号可检测介电常数低至1.4的物料。某化工厂应用显示,80GHz雷达测量ε=1.8的塑料颗粒时,信号强度比26GHz型号提升20dB。最新相控阵技术实现电子波束偏转,能自动避开仓内障碍物,安装灵活性提高40%。

  LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品,该料位仪利用微波具有穿透性好,对恶劣环境及被测物料适应性强等特点,采用世界上的大规模集成电路,利用雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量,能测量液体、固体(块状、粉状)料位,具有测距远(35米)、高等特点。

  使用对象: HC700LD型导波雷达液位计适用于高温(350℃)、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

  特性与优势: 1、无盲区,高。 2、两线制技术,是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便,牢固耐用,免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议,标定简便、通过数字液晶显示轻松实现现场标定操作,通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏,刷新速度快。

  7、适用于高温工况,高达200℃过程温度,当采用高温延长天线时可达300℃。

  测量原理:

  LD700LD型导波雷达液位计是基于时间行程原理的测量仪表,发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导,当脉冲遇到物料表面时反射回来被仪表 内的接收器接收,并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。

  一、消防水泵的出水管设置要求

  1、 水泵出水管的流速,关系到二次输送能耗的重要参数,参考GB50015 第3.6.9条的规定:当DN15-20时,流速小于等于1.0米/秒;当DN25-40时,流速小于等于1.2米/秒;当DN50-70时,流速小于等于1.5米/秒;当大于等于DN80时,流速小于等于1.8米/秒;

  2、GB50974 第5.1.13-8条规定,当消防水泵出水管的管径小于DN250时,其流速宜为1.5m/s~2.0m/s,当管径大于DN250时,宜为2.0m/s~2.5m/s;

  流速测量仪器

  3、出水管上的阀门与附件设置,通常有同心大小头、压力表、可曲挠橡胶接头、止回阀、闸阀(控制阀门);

  4、GB50974 第5.5.11条规定,消防水泵出水管应进行停泵水锤计算;应采取消除停泵水锤的技术措施;

  5、根据《水泵及水泵站》,水泵出水管中的闸阀,因为承受高压,所以启闭都比较困难,当直径大于等于400mm时,大都采用电动或水力闸阀;

  6、根据《水泵及水泵站》,当管径小于250mm时,流速1.5m/s~2.0m/s;当管径大于等于250mm时,流速2.0m/s~2.5m/s;

  7、关于水锤,在压力管道中,由于流速的剧烈变化而引起一系列急剧的压力交替升降的水利冲击现象。究其原因,当属流体的惯性,只不过流体的惯性更为复杂。

  8、关于停泵水锤的防护措施:设水锤消除器、设空气缸、采用缓闭阀、取消止回阀、其他措施。

  9、消防泵出口可采用多功能水泵控制阀(CECS132:2002)。附件连接:水泵—同心大小头—压力表—多功能水泵控制阀—可曲挠橡胶接头—检修用阀门。

  10、停泵水锤防护措施有多种,不一定非要采用带胶囊的水锤消除器;在流量不是很大、扬程不是很高时,未必一定要设水锤消除器,设微阻缓闭止回阀等具有缓闭功能的止回阀一样可以。

  11、GB50974 第8.3.3条规定,消防水泵出水管上的止回阀宜采用水锤消除止回阀,当消防水泵供水高度超过24m时,应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时,可不设水锤消除设施。

  二、消防水泵吸水和出水管上的压力表设置要求:

  1、选压力表时,应注明名称、型号、精度等级和测量上限值等。

  2、压力在+40Kpa以上时,一般选用弹簧管压力表或波纹管压力计。

  3、一般测量用压力表,应选用1.6级或2.5级。

  4、在管道和设备上安装的压力表,表盘直径为中l00mm或中150mm;安装在照度较低、位置较高或示值不易观测场合的压力表,表盘直径为中150mm或中200mm。

  5、 测量稳定的压力时,正常操作压力值应在仪表测量范围上限值的1/3~2/3;测量脉动压力(如:泵、压缩机和风机等出口处压力)时,正常操作压力值应在仪表测量范围上限值的1/3~1/2。

  6、GB50974要求压力表量程应不小于设计工作压力的2倍。

  三、消防水泵吸水管上的真空压力表的设置要求:

  真空压力表的压力在-0.1Mpa~0Mpa时,宜选用弹簧管真空压力表。

  四、消防水池水位监测装置设置要求:

  GB50974 第4.3.9条的要求,消防水池应设置就地水位显示装置,并应在消防控制中心或值班室等地点设置显示消防水池水位的装置,同时有高和水位报警的装置。液位计分类:液位计种类繁多,如磁翻柱液位计、浮球液位计(液位开关,机电人脉公众号)、玻璃板式液位计、玻璃管式液位计、超声波液位计、导波雷达液位计、投入式液位变送器等等。

  1、对消防水池而言,如采用磁翻板液位计等,需要在消防水池侧壁做好留洞工作(小规格防水套管为DN50,然后通过管道变径连接液位计)。

  2、如采用投入式液位变送器,投入式液位变送器由不锈钢探头、导气电缆和电气盒组成,电源为13—36VDC(直流电源)。可结合消防水池侧壁检修孔,将不锈钢探头和导气电缆投入水池内。(不锈钢探头贴水池底板安装)

  五、流量计量装置设置要求:

  流量计常用的有电磁流量计(管段式和插入式)、超声流量计、涡街流量计、转子流量计等。

  以电磁流量计为例,安装于选用注意事项如下(理论上,只要被测流体具备一定的导电性(导电率大于5 μ S/cm),就可以选用电磁流量计):

  1、公称压力常用有0.6,1,1.6,4MPa等。

  2、供电电源:单相交流电 85-265 V, 45-63Hz,功率小于20W;直流供电11-40VD.C。

  3、应安装在水平管道较低处和垂直向上处,避免安装在管道的高点和垂直向下处。

  4、测量管道内充满液体。

  5、流量计前方少要有5D(D为流量计内径)长度的直管段,后方少要有3 D(D为流量计内径)长度的直管段。

  6、测量一般的介质时,电磁流量计的满度流量可以在测量介质流速0 . 5~12m/s 范围内选用,范围比较宽。选择仪表规格(口径)不一定与工艺管道相同,应视测量流量范围是否在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准确度不能时,需要缩小仪表口径,从而提高管内流速,得到满意测量结果。

  测量导电性良好的液体,通常大流速不超过5m/s,经济流速范围在1.5m/s~3m/s。测量低电导率的流体,则尽可能选择低流速,原因是流速提高流动噪声会增加,从而导致流量信号输出晃动现象。

  7、一般传感器供货时已经设计了接地电,但是当外界电磁场干扰较大时,电磁流量计应另行设置接地装置,接地线采用截面积大于4 mm 2 的多股铜线,接地线埋入潮湿地下1m,接地电阻小于10 Ω,不能和电机或其他设备共用地线。

  ERD803雷达物位计生产厂家

  导波雷达液位计是为液位测量和控制系统中应用而研发的雷达液位仪表,可以用于指示和控制液位,可以满足大多数情况的液位测量,测量准确度高,导波雷达液位计工作原理运用了时域反射与ETS等技术。液位计变送器模块可以发射特定频率的高频窄电磁波,该电磁波沿着传感器的导波杆或钢缆传播,当发射的电磁波遇到不同的介电常数的介质表面时,电磁波会被反射回来。通过等效时间采样技术将纳秒级的传导时间放大为毫秒级别的等效时间,再采用*目标识别等复杂的算法处理,并对存在的虚假回波进行有效抑制,从而实现了对液位的测量。

  导波雷达液位计是一种采用直接接触的方式,将传感器导波杆或者钢缆浸入被测介质进行测量的液位仪表。液位计运用了时域反射原理,变送器模块部分产生一定频率的电磁信号沿导波传感器传播,遇到不同介电常数的介质时产生反射,单片机通过算法可以得到待测液位高度。因此,在用导波雷达液位计测量液位时,液位的变化会引起传感器特征阻抗改变。这种改变产生的反射信号通过电路采集进行捕捉后,加以处理从而得到所测的液位高度。

  导波雷达液位计主要具有以下优点:

  (1)液位计的电磁波沿同轴射频电缆和导波杆或者钢缆传导,衰减程度小,功耗低,电磁波能量集中,不易扩散,抗干扰能力很强,准确度可达±3mm。

  (2)可以测量各种低介电常数的介质,介电常数的大小只影响回波幅度大小,对测量数据无影响。

  (3)雾气、泡沫等引起的散杂信号对测量无影响。对于具有挥发性气体、泡沫、液位表面波动、挂料、结垢、沸腾、介电常数或密度经常变化的测量工况,都可以有效进行测量。

  (4)测量不受介质密度、导电率和温度的影响,适用于高温高压工况下的测量。

  (5)具有维护量小,现场调校方便,性能稳定、等优点。

  衷心感谢您选购本公司雷达液位计,烨立是生产导波雷达液位计厂家,而且导波雷达液位计价格优惠,量大从优!YLPS6系列传感器是的雷达式物位测量仪表,测量距离zui大70米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4-20mA模拟信号。

  1、烨立YLPS60雷达液位计特点:

  <   采用的非接触式测量

  <   采用其稳定的材料制造

  <   测量物体、固体介质的物位

  <   可以测量介电常数>1.8的介质

  <   测量范围0…20m(可以扩展到35米)

  <  采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输

  <  4…20mA输出或数字型信号输出

  <  分辨率1mm

  <  不受噪音、蒸汽、粉尘、真空等工况影响

  <  不受介质密度、粘稠度和温度的变化的影响

  <   过程压力可达4MPa

  <   过程温度可达250℃

  基本参数

  产品名称

  智能高频雷达物位计

  产品型号

  YLPS系列

  测量范围

  6、10、15..70、80m

  供电电源

  DC24V(*标配)/ AC220V

  输出信号

  4-20mA(*标配)/ Hart通讯 / RS485 Modbus通讯

  防爆等级

  Exia IlC T6 Ga / Exd ia lIC T6 Gb

  防护等级

  IP67 / IP68

  安装方式

  螺纹 / 法兰

  2、YLPS6系列智能雷达液位计仪表参数(*新款):

  (1)YLPS6805型技术参数:

  应        用:  各种腐蚀的液体

  测量范围: 10米

  过程连接: 螺纹、法兰

  介质温度: -40~130℃

  过程压力: -0.1~0.3MPa

  精        度:   ±5mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (2)YLPS6806型技术参数:

  应         用:  耐温、耐压、轻微腐蚀的液体

  测量范围: 30米

  过程连接: 螺纹、法兰

  介质温度: -40~130℃ / -40~250℃

  过程压力: -0.1~4.0MPa

  精        度:   ±3mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (3)YLPS6807型技术参数:

  应        用:  卫生型液体存储容器、强腐蚀性容器

  测量范围: 20米

  过程连接: 法兰

  介质温度: -40~150℃

  过程压力: -0.1~0.1MPa

  精        度:   ±3mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (4)YLPS6808型技术参数:

  应    用:固体料、强粉尘、易结晶、 结露场合

  测量范围: 70米

  过程连接: 万向法兰

  介质温度: -40~130℃ / -40~250℃

  过程压力: -0.1~0.1MPa

  精        度:   ±15mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (5)YLPS6809型技术参数:

  应    用:  固体颗粒、粉料

  测量范围: 液体  30米/  固块  20米/  固粉  15米

  过程连接: 螺纹、法兰

  介质温度: -40~250℃

  过程压力: -0.1~4.0MPa  (平板法兰)、-0.1~0.1MPa(万向法兰)

  精        度:   ±10mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (6)YLPS6810型技术参数:

  应    用:  固体料、强粉尘、易结晶、 结露场合

  测量范围 : 80米

  过程连接: 万向法兰

  介质温度: -40~130℃ / -40~250℃

  过程压力: -0.1~0.1MPa

  精        度:   ±15mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (7)YLPS6PB型技术参数:

  应    用:  强腐蚀性液体,有搅拌工况可以用

  测量范围 : 40米

  过程连接: 法兰(小DN50)

  介质温度: -40~130℃ / -40~250℃

  过程压力: -0.1~1.6MPa

  精        度:   ±5mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  3、现场安装参考:
