　　导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。

　　导波雷达液位计的优点

　　1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。

　　2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外

　　3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。

　　4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。

　　5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。

　　6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。

　　7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。

　　膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。

　　导波雷达液位计的功能特性

　　用导波雷达液位计测量液位是合适的方法

　　导波雷达液位计测量不受水箱形状的影响

　　导波雷达液位计不受介电常数、温度、压力、密度的影响

　　不受仓库表面变动、粉尘、蒸汽、泡沫的影响

　　导波雷达液位计的测量长度可以灵活改变，不需要标定

　　测定结果为高精度、再现性、高分辨率

　　测量范围是二十四米

　　适用介质温度范围-50 600

　　适用压力范围为40bar

　　导波雷达液位计有多种探针类型和材质

　　可以选择数字显示

　　导波雷达液位计的安装

　　1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。

　　2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。

　　导波雷达液位计原理

　　从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。

　　在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。

　　概述

　　蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。

　　汽包液位测量的现状

　　目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。

　　1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。

　　2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。

　　3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。

　　综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。

　　导波雷达液位计测量原理及特点

　　1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

　　2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。

　　3. 导波雷达液位计的选型及安装要求

　　选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。

　　安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。

　　导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。

　　4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。

　　导波雷达液位计在汽包液位计测量案例

　　在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。

　　三种仪表测量数据比较

　　总结

　　带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。

　　VILTERA42044CX4M

　　WIELANDZ5.540.0325.0

　　WIELAND91.222.2004.9

　　WIELAND8113 BFK / 12 TOP K

　　WIELANDBAS GAESNLS 6 4,0 50

　　VILTER25269A

　　WIELAND25.648.4353.0

　　WIELAND96.231.2033.1

　　WEIDMUELLERCLI C 1-12 GE/SW 0240-0259 2-PAG

　　WIELANDZ5.574.0153.0

　　WIELANDST18/3S C1  F  GN

　　WIELANDGST18I4KSBS 15H X11WS

　　WIELANDU2.257.2004.1

　　WEIDMUELLERDEK 5 FS 2, 4, 6...100

　　WIELANDU2.238.3100.1

　　WEIDMUELLERPOWERSTRIPPER 6,0

　　WIELAND8291 E /  4 /  8 Z OB

　　WIELAND05.545.2302.8

　　WIELANDGST18I4KSBS 15  X15SW

　　WIELAND9704 A /VG B

　　WIELAND96.053.6253.1

　　WEIDMUELLERKDSU M50 BN O NI 2 G50S

　　WIELANDR1.643.4150.0

　　WEIDMUELLERLMZFL 5/19/135 3.5SW

　　WIELAND83.217.2009.2

　　WIELANDST 72.7 /16 REVZ

　　WIELAND25.522.4253.0

　　WIELAND92.934.0753.0

　　WEIDMUELLERDIE SET TS35x7.5 (DS3575)

　　WEIDMUELLERMPC 17/17/10 trsp

　　VILTER2466R

　　WEIDMUELLERBLZ 5.08/10/180F SN OR BX

　　WIELAND8213 B /  2 S OB

　　WEIDMUELLERBLZF 5.08/16/180F SN OR BX

　　WIELANDGST18I4KSB- 15H  20GR01

　　WEIDMUELLERCLI C 3-9 SDR SG

　　美国K-TEK公司是世界上***的过程物位仪表制造公司之一。美国K-TEK公司成立于1975年。美国K-TEK公司产品遍布世界各个角落。美国K-TEK公司在多个国家设有分公司,凭借性的销售网络,美国K-TEK公司可向130多个国家提供K-TEK导波雷达液位变送器,K-TEK液位计,K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。

　　产品有:美国K-TEK导波雷达液位变送器丨

　　K-TEK液位计、K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。The K - TEK guided wave radar liquid level transmitter, K - TEK level gauge, K - TEK electronic switch, K - TEK site controller, K - TEK special flange, K - TEK buoy accessories.K-TEK 型号,K-TEK 品牌,K-TEK 厂家,K-TEK 价格,K-TEK 代理,K-TEK 分销,K-TEK 现货,K-TEK 资料。K-TEK model, K-TEK brand, K-TEK manufacturer, K-TEK price, K-TEK agent, K-TEK distribution, K-TEK spot, K-TEK data.参考:

　　/?380.html

　　WIELANDDec-01

　　WIELAND96.232.1036.7

　　WIELAND25.343.0353.0

　　WIELANDREVOS MOT W 8X1,5 - 30

　　WEIDMUELLERLSF-SMT 5.00/12/135 3.5SN BK TU

　　WIELANDZ7.212.1327.0

　　WEIDMUELLERBLZP 5.00/18/270F SN BK BX

　　WIELAND25.179.0753.0

　　WIELANDGST15I3KSBA 15HW 60SW

　　WIELANDIVBS WK4 E -  6

　　WEIDMUELLERWS 10/5 MC M SDR

　　WIELANDGST15I2KSBS 15HW 30SW

　　WIELANDU2.207.1100.1

　　WIELAND25.500.2053.0

　　WEIDMUELLERLM 5.00/11/90 3.5SN OR BX

　　WEIDMUELLERLL2N 9.52/24/90 5.0SN GY BX

　　WIELANDST18/4 S WS

　　WEIDMUELLERKDKS1/EN LD 230VAC

　　WIELANDRST20I3K1-S 25   13SW

　　WEIDMUELLERBLF 5.00HC/03/90LH SN OR BX

　　WIELAND25.380.3553.0

　　WEIDMUELLERBLZP 5.08/04/180LH SN OR BX

　　WIELANDBAS GOT GD 10 M25 69 A1

　　WIELANDZ5.532.4125.0

　　WIELAND70.320.1628.9

　　WIELAND8105FUE/ 3C13 VR SWG GW

　　WEIDMUELLERVSPC BASE 1CL FG

　　WIELAND70.377.4835.1

　　WIELAND8513 SEGN/15 W THR OB

　　WIELAND8313 S /  8 G OB

　　WIELAND8113 S / 16 WF OB

　　WIELAND25.133.0553.0

　　VILTER2858G

　　WEIDMUELLERESG 9/6 MC NE WS

　　WIELAND96.021.0453.0

　　WIELAND92.232.2003.3

　　技术创新与发展趋势

　　79-81GHz频段提升角分辨率至0.5°，MIMO技术实现三维成像（精度±1mm）。太赫兹雷达（300GHz）适用于纳米粉体测量。AI算法自动优化参数，调试时间缩短90%。数字孪生技术虚拟校准，寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。

　　VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。

　　当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。

　　VEGA雷达液位计，威格雷达液位计

　　VEGA导波雷达物位计，威格导波雷达物位计

　　VEGA超声波液位计，威格超声波液位计

　　VEGA音叉振动开关，威格音叉振动开关

　　VEGA控制器，威格控制器

　　VEGA超声波物位计，威格超声波物位计

　　VEGA物位计，威格物位计

　　VEGA压力变送器，威格压力变送器

　　VEGA分析仪，威格分析仪

　　VEGA差压变送器，威格差压变送器

　　VEGA辐射测量液位计，威格辐射测量液位计

　　VEGA显示器，威格显示器

　　VEGA雷达物位计，威格雷达物位计

　　VEGA液位计，威格液位计

　　VEGA液位计VEGACAL63 CL63.CXFGAXKMXX

　　VEGA分析仪VEGAMET341 MET341.X

　　VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX

　　VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX

　　威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX

　　VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM

　　威格雷达液位计VEGAPULSC21 PSC21.XGBHB

　　威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW

　　VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX

　　VEGA分析仪VEGAMET861 MET861.SC

　　威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX

　　VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX

　　VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX

　　VEGA导波雷达物位计VEGXHXKMXX

　　VEGA物位计VEGAPULS31 PS31.XGMHB

　　威格物位计VEGAPULS67 PS67.XXBXXHKMXX

　　威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX

　　VEGA超声波液位计VEGASONS62 SONS62.E

　　VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX

　　威格超声波液位计VEGASONS61 SONS61.E

　　VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA液位计VEGASWING63PT

　　威格液位计VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX

　　VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX

　　威格音叉振动开关VEGASWING51 SG51.XXSGATPVL

　　VEGA显示器VEGADIS81 DIS81.ACIANNAAX

　　VEGA控制器VEGAMET624 MET624.

　　VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX

　　VEGA雷达物位计VXBXATAMXHA

　　VEGA控制器VEGAMET381 MET381.CX

　　本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。

　　威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。

　　VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。

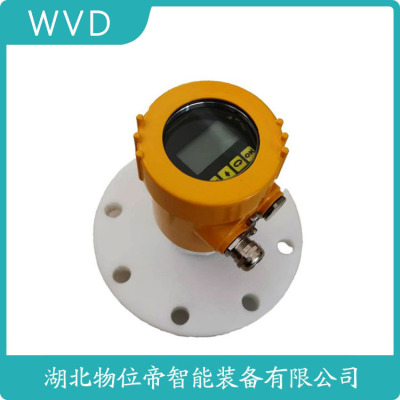

　　一.产品优势:ZKHH-LD-YWJ-DB 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，部分脉冲被反射回来形成回波，并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲，上层的介质通常为气体，其介电常数接近εr1.0，下层被测介质的介电常数较高。

　　应     用:液体

　　测量范围:10米

　　过程连接:螺纹、法兰

　　过程温度:-20-220℃

　　过程压力:-1.0-40bar

　　精      度:< 0.1%

　　分  辨  率:1mm

　　重  复  性:±3mm频率范围:100MHZ-1.8GHZ

　　防爆等级:Exd II BT4

　　防护等级:IP68

　　信号输出:4…20mA/HART(两线)

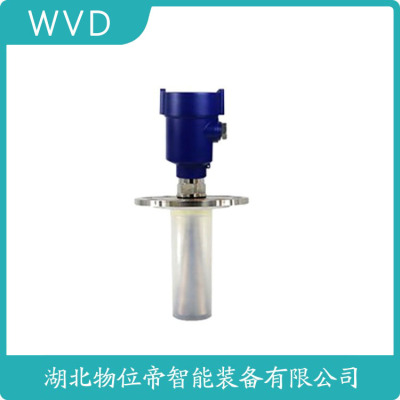

　　RSPRD80F11-2WG-244-031雷达液位计批发

　　导波雷达液位计

　　关键字:导波雷达液位计,液位计

　　HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

　　导波雷达液位计技术参数:

　　应    用:液体

　　测量范围:6米

　　过程连接:螺纹、法兰

　　过程温度:-40-250℃

　　过程压力:-0.1~2MPa

　　精    度:±3mm

　　频率范围: 100MHZ-1.8GHZ

　　防爆等级:Exib IIC T6 Gb

　　防护等级:IP67

　　信号输出:4—20mA/HART（两线）

　　导波雷达液位计特点说明:

　　特点:

　　1.可以测量介电常数大于等于1.4的介质。

　　2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　3.杆式雷达量程可以达到6米。

　　4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。

　　测量原理

　　产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速

　　因空罐的距离 E 已知，则物位 L 为: L=E-D

　　输出

　　通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。

　　测量范围:

　　F---- 测量范围

　　E---- 空罐距离

　　B---- 顶部盲区

　　K---- 探头到罐壁的距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳底部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　安装位置:

　　1.尽量远离出料口和进料口。

　　2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　3.建议安装在料仓直径的1/4处。

　　4.缆式探头或杆式探头离罐壁距离不小于30厘米。

　　5.探头底部距罐底大约30mm。

　　6.探头距罐内障碍物距离不小于200mm。

　　7.如果容器底部是锥型的，传感器可以安装

　　8.罐顶，这样可以一直测量到罐底。

　　导波雷达液位计安装图:

　　图一（安装指南）

　　图二（导波管）

　　导波雷达液位计选型表:

　　仪表型号 探头类型 量程 材质

　　HJRD32   杆式探头 6000mm   不锈钢

　　HJRD32-防爆

　　P 标准型 ( 非防爆 )

　　I 本安型 (Exib Ⅱ C T6)

　　D 本安型＋隔爆型 (Exd ib Ⅱ C T6)

　　HJRD32-杆式探头

　　A 6mm

　　B 10mm

　　HJRD32-过程连接/材料

　　G G1½"A  螺纹/不锈钢

　　GA G1"A  螺纹/不锈钢

　　N 1½"NPT 螺纹/不锈钢

　　NA 1"NPT 螺纹/不锈钢

　　C 法兰 DN50 PN16 C 型

　　D 法兰 DN80 PN16 C 型

　　E 法兰 DN100 PN16 C 型

　　F 法兰 DN150 PN16 C 型

　　H 法兰 DN200 PN16 C 型

　　K 法兰 DN250 PN16 C 型

　　Y 约定

　　HJRD32-密封温度

　　P 普通密封 /-40...100℃

　　G 高温密封 /-40...250℃带散热片

　　HJRD32-电子单元

　　2 （4 ～ 20）mA /24V DC 两线制

　　3 （4 ～ 20）mA /24V DC/HART 两线制

　　4 （4 ～ 20）mA /24V DC/HART 四线制

　　5 （4 ～ 20）mA /220V AC/HART 四线制

　　HJRD32-外壳/防护等级/天线防护等级

　　P 塑料 /IP65

　　L 铝 /IP67

　　HJRD32-电缆接口

　　M M20*1.5

　　N ½"NPT

　　HJRD32-编程/显示

　　V 带

　　X 不带

　　HJRD32-量程（mm）

　　备注:

　　相关信息

　　一、定义

　　杆式导波雷达液位计是一种接触式物位测量仪器，它使用导波杆直接插入测量介质，通过导波杆内的雷达波的反射来测量液位高度。

　　二、工作原理

　　杆式导波雷达液位计基于时域反射原理（TDR）工作。它以高频振荡器为基础，发射电磁脉冲，这些脉冲沿着导波杆向下传播。当被测介质表面遇到时，部分电磁脉冲会反射回来形成回波。通过测量发射波和反射波的运行时间，可以计算出液位高度。具体来说，运行时间可通过公式t=2d/c（其中d为液位高度，c为雷达波在介质中的传播速度，通常接近光速）转换为液位高度。

　　三、特点高精度:由于采用雷达波进行测量，杆式导波雷达液位计具有高精度，能够满足各种液位测量的需求。高反应速度:雷达波的传播速度快，因此杆式导波雷达液位计能够迅速响应液位变化，提供实时的液位信息。性好:杆式导波雷达液位计的结构设计合理，能够适应各种恶劣的工况环境，确保长期稳定运行。适用范围广:杆式导波雷达液位计可以用于各种液体、颗粒及粉末的液位测量，能够适应不同介质的要求。

　　四、应用场景

　　杆式导波雷达液位计广泛应用于各种工业领域，如石化工业中的储罐、反应釜等；食品工业中的糖浆储存罐、烘烤炉等；以及污水处理行业中的污水池、沉淀池等。此外，它还可以用于电力行业中的水库、大型油罐等液位测量。

　　五、注意事项在选择杆式导波雷达液位计时，需要考虑被测介质的性质（如介电常数、电导率等），以确保测量结果的准确性。安装时需要注意导波杆的长度和插入深度，以确保测量范围符合实际需求。定期对杆式导波雷达液位计进行维护和保养，可以延长其使用寿命并保持测量精度。

　　综上所述，杆式导波雷达液位计是一种高精度、高反应速度、性好的液位测量仪器，广泛应用于各种工业领域。在选择和使用时，需要根据实际需求进行综合考虑。
