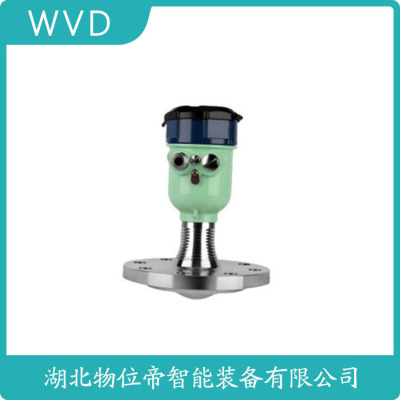

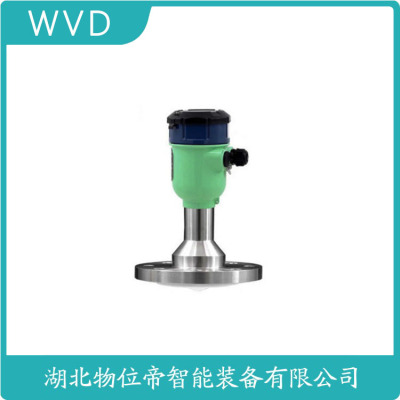

MRL-KP20-2B0M-BS10-0718/WXN雷达液位计供应
雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
反射的脉冲信号沿缆绳传导到仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为:L=E-D
通过输入空罐高E（=零点），满罐高F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
液体及固体测量，复杂过程条件。
参数: 工作频率:6.8GHZ
测量范围:缆式:0-30m；杆式、同轴式:0-6m
重复性:±3mm
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:固体散料测量的特殊挑战
低介电常数粉料（ε<2.5）易导致信号衰减，80GHz雷达通过4°窄波束和增强发射功率（20mW）提升检测能力。某水泥厂实测表明，生料粉仓中26GHz雷达回波仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配置0.3MPa空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态误差控制在0.5%FS内。料仓倾斜时，三维建模技术自动补偿斜面导致的测量偏差。
MRL-KP20-2B0M-BS10-0718/WXN雷达液位计供应
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
1、液位传感器测量原理
导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。
导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。
顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。
等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。
2、液位变送器工作原理
液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。
由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。
罗斯蒙特 5300 系列是一款的 2 线制导波雷达 (GWR) 变送器，用于液体、浆料、固体中的 复杂液/料位和界面测量。它采用我们 30 年久经考验的雷达知识，其设计旨在提高工厂的收益。 5300 拥有您期望的*过程雷达应具有的优点，包括 出的性、*的性、简便的可操作性以及无限制的连通性。
直接开关技术与其他 2 线制导波雷达变送器相比，它具有更强的雷达信号，可提供的测量性能和性。
导波杆末端探测功能在介电性低的产品中也能进行长距离测量。
利用校验反射器功能可从控制室简捷地进行变送器完整性测试。
通过智能电流接口改进 EMC 性能，从而提高性。
轻松集成到新建的或现有工厂管控网中，并可选择具有叠加 HART、modbus 输出或 FOUNDATION ? 现场总线的 4-20 mA 方案以便于全面支持 PlantWeb? 警报。
功能强大且易于使用的 组态工具。
提供 全系列导波杆，几乎覆盖应用，包括用于 温度和压力的严苛工况的导波杆。
雷达变送器强大的模块化设计和 M*riableTM配置降低了成本，提高了性。
几乎不受应用工况影响，例如 灰尘、蒸汽和干扰性障碍物。
按照 IEC61508 在单用模式下通过 SIL2 认，冗余模式下通过 SIL3 认
罗斯蒙特 9901－ 用于过程液位仪表的高品质旁通管
