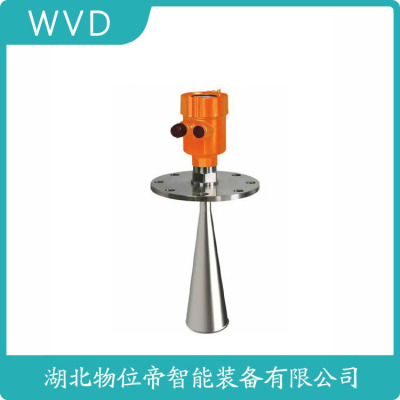

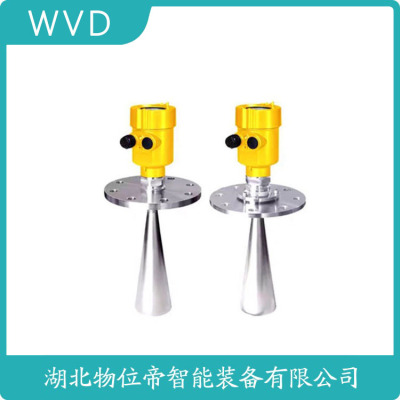

AVI-DRLO4-01雷达物位计生产厂家

　　AVI-DRLO4-01雷达物位计生产厂家

　　Rosemount3301/3302       其他液位变送器23.5M       5.0mm316L       24VDC4-20mA(Hart)（mA）        液体

　　罗斯蒙特3300导波雷达液位和界面变送器

　　1. 罗斯蒙特3300在众多应用领域中，提供且的液位测量。

　　凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特3300系列通过一个变送器便能同时进行

　　液位和界面两种测量。3300系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也

　　能进行测量。 二线制连接确保了安装简便经济。 其特点包括如下:

　　1.1 高温和高压导波杆用于要求高的液位测量领域。

　　1.2 多样的导波杆几乎可满足应用领域的需求。

　　1.3  多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。

　　1.4  直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。

　　1.5  简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。

　　1.6  几乎不受粉尘、蒸汽、干扰物的影响。

　　1.7  坚固的模块化结构降低了运行成本，提高了性。

　　1.8 易于集成于现有设备中。

　　2. 产品技术规格

　　3.罗斯蒙特3300导波雷达变送器应用

　　在其它类型环路供电变送器无法胜任的一系列应用环境下，罗斯蒙特3300系列可提供而经济

　　的测量。

　　# 旁通管内的液位测量

　　导波雷达是在旁通管内进行测量的理想选择。它不受密度变化、旁通管组态的影响，且无活动部件，从

　　而可节省维护费用。这些优势使其更加方便，可替代浮筒液位计。

　　#  高温和高压(HTHP)应用

　　高温和高压液位测量不仅仅要求有更厚材料或具有更强冷却性能的常规变送器。这些应用环境要求变

　　送器的设计能够适应热胀冷缩的要求，具有的强度，并可微波信号的馈通.新型高压和高

　　温罗斯蒙特3300系列可与多种类型的导波杆配合使用，可应用于高达345bar的压力环境和高达

　　400℃的温度环境。

　　#  在液化气和液氨储罐中进行液位测量

　　液化石油气(LPG)等液化气和其它压力应用中，所要求的测量设备是免维修设备。无须打开储罐便可

　　对雷达头进行维护，因此在储罐打开受限的压力应用和挥发性应用环境下，罗斯蒙特3300系列为理

　　想选择。

　　#  对液体和浆液进行液位测量

　　在其它雷达变送器无法胜任的领域，罗斯蒙特3300系列依然可出地提供的数据。 变送器具有

　　高信噪比和沿导波杆聚焦的雷达脉冲，有利于降低回波干扰。

　　#  界面液位测量

　　多变量™ 罗斯蒙特3302是市场上一款环路供电变送器，可提供多液位测量。 由于具有的信

　　号处理性能，它在不同液体（诸如油、水等）的储罐内可同时测量顶面液位和界面位置。

　　#  筒仓内的固体测量

　　罗斯蒙特3301虽然是为液位测量设计而成，但是也可以适用于多种固体应用领域。

　　特点:<雷达型号沿导波杆传送，消除假回波信号<高重复性，4~20mA输出，带现场LCD显示

　　雷达料位计的工作原理与分类

　　雷达料位计通过发射6-80GHz的微波信号并接收回波来测量物料高度，分为脉冲波（量程30m）和调频连续波FMCW（精度±1mm）两种。26GHz设备适用于大多数工况，80GHz高频型号可检测介电常数低至1.4的物料。某化工厂应用显示，80GHz雷达测量ε=1.8的塑料颗粒时，信号强度比26GHz型号提升20dB。最新相控阵技术实现电子波束偏转，能自动避开仓内障碍物，安装灵活性提高40%。

　　罗斯蒙特导波雷达物位计 3302液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。工作温度:-40 至 150°C（-40 至302°F），工作压力:全真空至 580 psi（全真空至 40 bar）。ROSEMOUNT物位计 3302可配备多种探头，以适应大多数应用，如硬单线、分段单线、软单线、软双线等。通过发射脉冲和反射脉冲之间的时间差被转换成距离，计算总电平或界面电平。ROSEMOUNTVeriCase 是 3308 和 5300 罗斯蒙特液位变送器的移动验工具，具有 HART 和 Modbus通信。

　　ROSEMOUNT雷达物位计 TM 3300系列产品，功能多样，易于使用，可用于大多数储罐的液位监测应用，使用简单。带非导电表面和轻质金属的导波杆:可从变送器型号代码（例如，330xxxxx1xxxxxxxx）的第九个字符位置找到结构材料代码。不允许在有粉尘的易爆环境中使用含镁或锆超过7.5%的导波杆或法兰。除了更换整个变送器头或导波杆组件外，换用未经核准的部件或进行维修的行为都可能危害性，不得进行。罗斯蒙特液位计3300 系列是一种基于时域反射（TDR）原理的智能双线连续电平发射机。

　　ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1

　　罗斯蒙特超声波液位计4ST

　　罗斯蒙特差压变送器3051TG4A2B21AB4K5M5

　　罗斯蒙特雷达物位计3301HA1S1V3AM0345RA2AM1C1

　　ROSEMOUNT差压变送器3051TG2A2B21AB4E5M5

　　ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1

　　罗斯蒙特物位计3301HA1S1V3AM0370RAE1M1C1

　　罗斯蒙特压力变送器3051TA2A2B21AB4M5

　　ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1

　　ROSEMOUNT雷达液位计5301HA1S1E5BM01900BBE1M1C1

　　罗斯蒙特差压变送器3051TG3A2B21AB4K5M5

　　ROSEMOUNT液位计5900SPF2FI5R2AG1H8SPV8Z0ST

　　罗斯蒙特压力变送器3051TG1A2B21AB4K5M5

　　罗斯蒙特雷达液位计5900SPF14

　　罗斯蒙特物位计590A4AVQ4

　　ROSEMOUNT超声波液位计3102HA1FRCNAST

　　ROSEMOUNT压力变送器3051TA2A2B21AB4M5

　　ROSEMOUNT雷达物位计5900SPSF4

　　罗斯蒙特温度变送器644H5J6M5

　　ROSEMOUNT液位计5301HA1H1N4AM00190IBE1C1

　　罗斯蒙特导波雷达液位计5301HA1H1N3AM0140ADNAM1C1

　　ROSEMOUNT温度变送器4

　　ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1

　　罗斯蒙特导波雷达液位计3301HA14

　　罗斯蒙特温度变送器644HAE5J5M5

　　ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5

　　ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA

　　ROSEMOUNT压力变送器3051TA1A2B21AB4K5M5

　　罗斯蒙特雷达液位计5301HA1S4Q8C1

　　罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1

　　ROSEMOUNT导波雷达物位计5301HA1H1N3AM0230NAM1C1

　　罗斯蒙特液位计3301HA1S1V4AM0180BANAM1C1

　　罗斯蒙特雷达物位计54

　　本公司主要代理经销欧洲、美国等厂家的工控机电设备、编码器、泵阀、液位计、传感器、流量计、变送器、分析仪、PLC、温度计等各种工控自动化产品和仪器仪表。公司以提供的服务为宗旨，与国内各企业建立广泛合作伙伴关系。

　　美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计

　　美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器

　　美国ROSEMOUNT流量计，罗斯蒙特流量计

　　美国ROSEMOUNT变送器，罗斯蒙特变送器

　　美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计

　　美国ROSEMOUNT液位计，罗斯蒙特液位计

　　美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器

　　美国ROSEMOUNT物位计，罗斯蒙特物位计

　　美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计

　　美国ROSEMOUNT手操器，罗斯蒙特手操器

　　美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计

　　美国ROSEMOUNT导波雷达液位计，罗斯蒙特导波雷达液位计

　　美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器

　　美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器

　　美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计

　　美国EMERSON流量计，艾默生流量计

　　ROSEMOUNT导波雷达物位计是由导波杆向下引导微波脉冲到达物料表面后，部分信号被反射回来，通过测量信号发射到接收的时间差得出物位高度。通过天线发射并接收能量少且短的微波脉冲信号，信号以光速运行，这种测量方式可以在工业频率波段内正常使用，可以安装在各种金属、非金属或者管道内，可测量物体十分广泛，如各类液体、浆液原料以及颗粒类物料，皆可进行非接触式的连续性测量，现场环境恶劣，工况相对复杂，存在各种形式的干扰，造成虚假回波的情况下，导波雷达物位计依旧可以准确的分析出物位的正确回波。在测量时应注意，理论上当发射的微波脉冲测量返回后到达天线的位置即可，综合考虑现场环境，被测物料是否会腐蚀或者粘附天线周围造成影响。

　　罗斯蒙特导波雷达物位计。通过标定只得到物位与时间之间关系的若干点数据，需要根据这些数据拟合或插值得到物位与时间之间的关系表达式才能实现物位的测量。针对导波雷达物位计测量不同相对介电常数的物料，基于MSP430F5418 单片机信号处理系统，采用二阶 Lagrange 插值法对真实回波的Z大峰值点进行修正，并运用多项式拟合或者一阶 Lagrange 插值对标定数据进行处理。水位测量实验结果表明，对 72.4cm长的导波杆，测量范围从 30~57 cm 拓宽到 20~72 cm，测量误差由 1.0 cm 减小到 0.5cm。喷漆挡板模拟物位界面实验结果表明，对 250cm 长的导波杆，测量范围可达从导波杆法兰下表面 20 cm位置处到导波杆末端，减小了测量盲区，且测量误差不大于 0.5 cm。

　　导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。

　　导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。

　　硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。

　　同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。

　　软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。

　　AVI-DRLO4-01雷达物位计生产厂家

　　图:导波雷达液位变送器产品图片  表:产品分类及头部企业  表:导波雷达液位变送器产业链  表:导波雷达液位变送器厂商产地分布及产品覆盖领域  表:导波雷达液位变送器主要生产商销量排名及市场占比2021  表:TOP 5 企业产量占比  图:导波雷达液位变送器下游行业分布（2020-2021）  表:销量及增长率变化趋势（2017-2027）  图:销量及增长率（2017-2027）  表:销量及增长率变化趋势（2017-2027）  图:销量及增长率（2017-2027）  图:中国市场导波雷达液位变送器下游行业分布（2020-2021）  表:销量及增长率变化趋势（2017-2027）  图:销量及增长率（2017-2027）  表:销量及增长率变化趋势（2017-2027）  图:销量及增长率（2017-2027）  表:导波雷达液位变送器产能、产量、产能利用率（2017-2027）  图:导波雷达液位变送器产能、产量、产能利用率（2017-2027）  图:各类型导波雷达液位变送器产量（2017-2027）  图:各类型导波雷达液位变送器产量占比（2017-2027）  表:导波雷达液位变送器主要生产商销量（2019-2021）  表:导波雷达液位变送器主要生产商销量占比（2019-2021）  图:导波雷达液位变送器主要生产商销量占比（2020-2021）  表:主要生产商导波雷达液位变送器销售额（2019-2021）  表:主要生产商导波雷达液位变送器销售额占比（2019-2021）  图:主要生产商导波雷达液位变送器销售额占比（2020-2021）  表:主要地区导波雷达液位变送器产量占比（2017-2027）  图:主要地区导波雷达液位变送器产量占比（2017-2027）  表:美国市场导波雷达液位变送器产量及增长率（2017-2027）  图:美国导波雷达液位变送器产量及增长率（2017-2027）  表:欧洲市场导波雷达液位变送器产量及增长率（2017-2027）  图:欧洲导波雷达液位变送器产量及增长率（2017-2027）  表:日本市场导波雷达液位变送器产量及增长率（2017-2027）  图:日本导波雷达液位变送器产量及增长率（2017-2027）  表:东南亚市场导波雷达液位变送器产量及增长率（2017-2027）  图:东南亚导波雷达液位变送器产量及增长率（2017-2027）  表:印度市场导波雷达液位变送器产量及增长率（2017-2027）  图:印度导波雷达液位变送器产量及增长率（2017-2027）  表:主要地区导波雷达液位变送器销量占比  图:主要地区导波雷达液位变送器销量占比  表:美国市场导波雷达液位变送器销量及增长率（2017-2027）  图:美国导波雷达液位变送器销量及增长率（2017-2027）  表:美国市场导波雷达液位变送器销售额及增长率（2017-2027）  图:美国导波雷达液位变送器销售额及增长率（2017-2027）  表:欧洲市场导波雷达液位变送器销量及增长率（2017-2027）  图:欧洲导波雷达液位变送器销量及增长率（2017-2027）  表:欧洲市场导波雷达液位变送器销售额及增长率（2017-2027）  图:欧洲导波雷达液位变送器销售额及增长率（2017-2027）  表:日本市场导波雷达液位变送器销量及增长率（2017-2027）  图:日本导波雷达液位变送器销量及增长率（2017-2027）  表:日本市场导波雷达液位变送器销售额及增长率（2017-2027）  图:日本导波雷达液位变送器销售额及增长率（2017-2027）  表:东南亚市场导波雷达液位变送器销量及增长率（2017-2027）  图:东南亚导波雷达液位变送器销量及增长率（2017-2027）  表:东南亚市场导波雷达液位变送器销售额及增长率（2017-2027）  图:东南亚导波雷达液位变送器销售额及增长率（2017-2027）  表:印度市场导波雷达液位变送器销量及增长率（2017-2027）  图:印度导波雷达液位变送器销量及增长率（2017-2027）  表:印度市场导波雷达液位变送器销售额及增长率（2017-2027）  图:印度导波雷达液位变送器销售额及增长率（2017-2027）  表:导波雷达液位变送器产能、产量、产能利用率（2017-2027）  图:中国导波雷达液位变送器产能、产量、产能利用率及发展趋势（2017-2027）  图:中国各类型导波雷达液位变送器产量（2017-2027）  图:中国各类型导波雷达液位变送器产量占比（2017-2027）  表:中国市场导波雷达液位变送器主要生产商销量（2016-2020）  图:中国市场导波雷达液位变送器主要生产商销量占比 （2020-2021）  表:中国市场导波雷达液位变送器主要生产商销量占比（2020-2021）  图:中国市场导波雷达液位变送器主要生产商销售额占比 （2020-2021）  表:中国主要导波雷达液位变送器生产商产品价格及市场占比 2021  表:中国导波雷达液位变送器销量Top5厂商销量占比 （2016-2020）  表:中国导波雷达液位变送器市场进出口量（2017-2027）  表:Siemens 导波雷达液位变送器企业概况  表:Siemens 导波雷达液位变送器产品介绍  表:Siemens 导波雷达液位变送器销量、销售额及价格（2017-2021）  表:CRPTankSpecialties 导波雷达液位变送器企业概况  表:CRPTankSpecialties 导波雷达液位变送器产品介绍  表:CRPTankSpecialties 导波雷达液位变送器销量、销售额及价格（2017-2021）  表:Krohne 导波雷达液位变送器企业概况  表:Krohne 导波雷达液位变送器产品介绍  表:Krohne 导波雷达液位变送器销量、销售额及价格（2017-2021）  表:SchneiderElectric 导波雷达液位变送器企业概况  表:SchneiderElectric 导波雷达液位变送器产品介绍  表:SchneiderElectric 导波雷达液位变送器销量、销售额及价格（2017-2021）  表:AmetekDrexelbrook 导波雷达液位变送器企业概况  表:AmetekDrexelbrook 导波雷达液位变送器产品介绍  表:AmetekDrexelbrook 导波雷达液位变送器销量、销售额及价格（2017-2021）  表:BlissAnand 导波雷达液位变送器企业概况  表:BlissAnand 导波雷达液位变送器产品介绍  表:BlissAnand 导波雷达液位变送器销量、销售额及价格（2017-2021）  表:UWT 导波雷达液位变送器企业概况  表:UWT 导波雷达液位变送器产品介绍  表:UWT 导波雷达液位变送器销量、销售额及价格（2017-2021）  表:Sitron 导波雷达液位变送器企业概况  表:Sitron 导波雷达液位变送器产品介绍  表:Sitron 导波雷达液位变送器销量、销售额及价格（2017-2021）

　　导波雷达液位计与其他雷达液位计相比，具有不同的工作原理，也有自己的优势和不足。用户尤其是采购人员了解这些信息，对于正确的选型重要。下面，就导波雷达液位计的原理和优缺点具体介绍如下。

　　一、导波雷达液位计的工作原理

　　导波雷达液位计的工作原理是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　而普通雷达液位计的工作原理是****—反射—接收。具体说来就是，雷达传感器的天线以波束的形式****电磁波信号，****波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。****及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。

　　计为Rada-21高频脉冲雷达液位计

　　二、导波雷达液位计的优缺点

　　1、导波雷达液位计的不足

　　（1）不适合用于测量腐蚀性和粘附性液体，也不适合用于食品等级要求较高的场合

　　从两种雷达液位计的不同工作原理，可知雷达液位计是非接触式测量，导波雷达液位计为接触式测量。所以，需要考虑介质的腐蚀性和粘附性，在食品等级要求较高的场合，也一般不用导波雷达液位计。

　　（2）导波雷达液位计的安装和维护不便

　　导波雷达液位计在测量时，过长的导波杆（缆）为安装和维护增加了不少困难。而且相比能够互换使用的普通雷达液位计，导波雷达液位计的导波杆（缆）的长度根据工况固定，一般不能互换使用。所以，一般来说，导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。

　　（3）导波雷达液位计的测量距离受限

　　导波雷达液位计的测量距离不会很长，而普通雷达液位计在30~40m的罐体上应用比较常见，甚至可测到60m。

　　2、导波雷达液位计的优势:

　　（1）对波动较大介质的测量更稳定

　　在罐内有搅拌，介质波动较大的工况下，用底部固定的导波雷达液位计比普通雷达液位计更为稳定，优势也更为明显。

　　（2）更适于对小罐体内物料的测量

　　在测量小罐体内的物位时，由于安装测量空间小（或罐内干扰物较多），一般普通雷达的液位计不适用，而导波雷达液位计则不受限。

　　（3）导波雷达液位计不受介电常数高低的限制

　　普通雷达液位计和导波雷达液位计的测量原理都是基于介质介电常数的差别进行测量的，由于普通雷达液位计****的波是发散的，当介质介电常数过低时，信号太弱测量就会不稳定，而导波雷达液位计****的波是沿导波杆传播的，信号相对稳定。

　　此外，导波雷达液位计一般还有底部探测功能，可以根据底部回波信号的测量值加以修正，使信号更为稳定准确。
