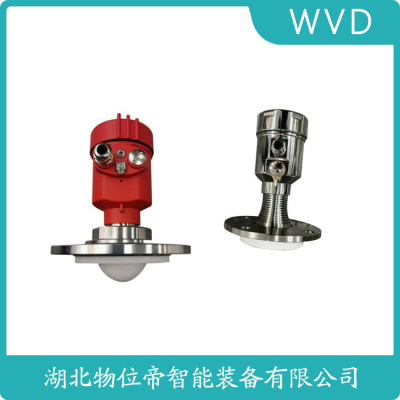

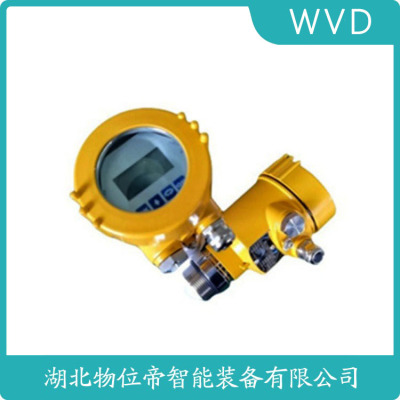

KYTRD800雷达液位计
防爆与安全认证标准体系
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳能承受内部爆炸压力1.5MPa。本安型（Ex ia）雷达允许在Zone 0区使用，回路能量限制在1W以下。SIL3认证产品具有冗余CPU架构，硬件故障检测覆盖率＞99%。某油气平台应用案例显示，通过API 670标准的雷达物位计平均无故障时间（MTBF）达15年。最新光纤雷达彻底消除电火花风险，已应用于氢气储罐测量。
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
• 介质类型和过程条件改变时，仍可进行测量• HistoROM 数据管理，便于调试、维护和诊断
• 多路回路跟踪确保zui高性
• SIL2 认，符合IEC 61508 标准；同构冗余或异构冗余系统的等级可达
• 无缝集成至控制系统或资产管理系统中
• 本国语言显示的直观用户界面
• 符合SIL 和WHG 要求的简便的功能验
PMC133-1R1F2F6[T]PMD235-XB4D2EB1C[T2]
BR14.X1FA1GP1（0...10bar）
BR14.X3WA1GP1 （-1...+1bar）
DB101-G1TE205ZF I=8 D=1 H=8
SN63.XXABVDMAX
PMC535-13BA2P6－－－－-（0-1MPA）
VEGA导波雷达物位计，威格导波雷达物位计VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA显示器，威格显示器
VEGA压力变送器，威格压力变送器
VEGA液位计，威格液位计
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
