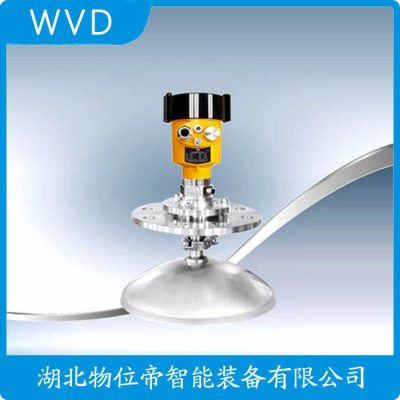

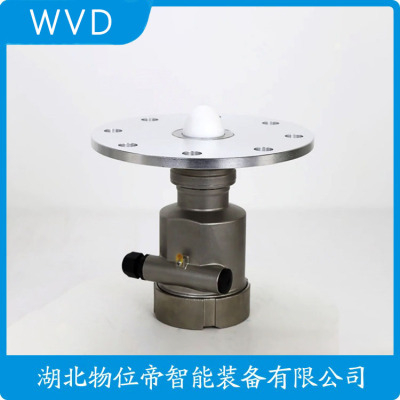

FMP-51-5AQR5/0/LH-650mm/LV-470mm促销
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
德国VEGA物位计，FIBERTRAC31，辐射传感器，用于连续物位测量。应用范围:将柔性探测器安装在圆形容器和带锥形出口的容器上，它适用于测量液体、固体、污泥和悬浮液。由于其闪烁体横截面既薄又具有柔性，故可以根据圆形容器方便地调整 FIBERTRAC31。探测器能弯曲，与圆型和锥形容器组装方便，仅使用一只传感器完成 7米范围内测量，节省开销。测量精度 0.5%，接液材质:无润湿材料，量程距离 7 m，输出:4 … 20 mA/HART - four-wire，ProfibusPA，FoundationFieldbus。在进行辐射性物位测量或限位检测时，该物理性能用于从外界通过一个密闭的容器进行无接触式测量。SOLITRAC型辐射传感器适用于圆柱形容器以及小型槽罐。威格物位计固定的 PVT 探测器能够并地探测物及分离层。
自国内 PTA 产能大幅扩张后，PTA量缩减，此势所驱，行业正向一体化纵向整合的方向发展。企业实施全产业链发展战略、逆向延伸产业链，从纺丝、聚酯、PTA等化工产品逐步向上游延伸。在国内产业新布的大浪潮中，VEGA有幸在国内化工关键项目中同舟共渡。通常情况下，测量传感器调试步骤为空罐设置--加水调试--进料调试，每个储罐需加水约10万吨，不仅会产生高昂的水费成本，调试时间也会延迟很久。业主和专利商根据以往经验同样要求 VEGA专家进行加水调试。坚持采用无需加水调试的方案，只需要空罐调试和进料校准即可，*大程度的给用户节约了大量成本、并使得项目进度大大提前。
公司以提供的服务为宗旨，与国内各企业建立广泛合作伙伴关系。本着“诚信服务，坚持，到位及时”的做事态度，热诚的服务于每一位新老客户。在此，感谢新老客户的长期支持，因为您的关注将使我们将更加专注。我们的优势供应产品:西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、HEIDENHAIN海德汉、BECKHOFF倍福、图尔克TURCK传感器、皮尔磁PILZ继电器、AB模块、艾默生EMERSONliuliang计、易福门IFM传感器、MTS位移传感器、VEGA液位计、KRACHT齿轮泵。
VEGA导波雷达物位计，威格导波雷达物位计
VEGA显示器，威格显示器
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA压力变送器，威格压力变送器
VEGA液位计，威格液位计
VEGA辐射测量液位计，威格辐射测量液位计
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达液位计，威格导波雷达液位计
VEGA差压变送器，威格差压变送器
VEGA分析仪，威格分析仪
VEGA雷达物位计，威格雷达物位计
VEGA雷达物位计VEGAPULS66PS66.XXHFEHHAMAX
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81FX81.AOATBFHXKMXX
威格音叉振动开关VEGASWING51SG51.XXSGATPVL
VEGA显示器VEGADIS81DIS81.ACIANNAAX
VEGA控制器VEGAMET624MET624.
VEGA导波雷达液位计VEGAFLEX81FX81.AXLTGFHXKMAX
威格物位计VEGAPULS31PS31.XGMHB
威格导波雷达液位计VEGAFLEX82FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA液位计VEGACAL63CL63.CXFGAXKMXX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA液位计VEGASWIPT
威格液位计VEGAWAVE62WE62.XXTGDRKMX
德国VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
威格物位计VEGAPULS67PS67.XXBXXHKMXX
VEGA雷达液位计VEGAPULS61PS61.XXAGPHKMXX
VEGA导波雷达物位计VEGAFLEX83FX83.AXBP
威格导波雷达物位计VEGAFLEX86FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62SONS62.E
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
VEGA超声波液位计VEGASON62SN62.XXAGVDMXX
威格超声波液位计VEGASONS61SONS61.E
VEGA音叉振动开关VEGAWAVE62WE62.XXTGDRKMX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21PSC21.XGBHB
VEGA音叉振动开关VEGAVIB61VB61.XXAGDRKMX
VEGA控制器VEGAMET381MET381.CX
VEGA分析仪VEGAMET341MET341.X
VEGA雷达物位计VXBXATAMXHA
VEGA分析仪VEGAMET861MET861.SC
市场上用的*多的物位计根据原理可以分为:阻旋物位计，音叉物位计，超声波物位计，射频导纳物位计，雷达物位计等。射频导纳物位计，一个正弦波发生器接上一段有限长没屏蔽的导体时，如果这段导体的长度小于正弦波波长的1/4，那么这段导体反射的能量会随着导体的长度的加长而变小，当导体的长度一定时，导体的前端浸入到液体中，反射的能量也会随着浸入液体长度的增加而增大，通过检测反射波的大小而确定液位的高低。现在常用的这种液位计一般都是用作开关量，只检测又或者无。射频导纳物位计的缺点:测量回波的强度还跟浸入的液体的介电常数有关，不能用于介电常数急剧变化的场景，安装时需要标定，精度低。优点:性和性价比较高、通用性强，适应性广。
德国VEGA物位计。物位是现代工业自动控制的重要参数之一，准确的物位测量是连续生产和生产的保障。物位测量仪表是测量罐体内液态、固态、粉尘界面或高度的工业自动化仪表。石油化工物料测量环境多为高温、高乐、黏稠，此类物料的测量适合采用非接触式的测量方式。高精度的仪表是生产的，tigao仪表的智能程度是未来工业发展的趋势。射线法利用射线穿透物质，并且在物质中减弱的特性属于非接触式的测量方式，适用于高温、高压、腐蚀、黏度等恶劣条件下料位的测量。射线物位计的测量原理，放射源在料仓的一侧，探头接收到的射线总量随物料的上升而减少。射线穿过被测物料后由接收器接收，接收器由闪烁体、光电倍增管、前置放大电路组成，射线越强，电流脉冲数越多。
雷达物位计原本是叫作微波物位计的，只是大家都惯了它的俗称雷达物位计，雷达是英文Radio Detection and Raging（无线电探测与测距）首字母的缩写。本篇文章小编主要来给大家讲讲雷达物位计的用途以及它的工作原理是怎样的。
首先，我们来看看雷达物位计的用途吧，雷达物位计采用微波脉冲测量方式，在工业频段可以正常使用，波束能量低。可安装在各种金属、非金属容器或管道中，可测量液体、泥浆、颗粒状物料的液位。进行非接触式连续测量。适用于粉尘、温度和压力变化较大，存在惰性气体和蒸汽的场合。雷达液位计对人体和环境无害，不受介质比重的影响，不受介电常数变化的影响，不需要现场校准。不论是对工业需要，还是对顾客经济实惠的考虑，对于这两者而言都是不错的选择。
雷达物位计的工作原理如下:微波物位计工作方式类似雷达，向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
科威勒拥有多年流量计研发经验。 拥有业内优秀、经验的技术人员，注重产品的优良品质，注重售后服务，以用户使用产品0风险为己任。公司主要经营:天然气流量计，污水流量计，磁翻板液位计，压缩空气流量计，蒸汽流量计，柴油流量计，涡街流量计，涡轮流量计，电磁流量计，椭圆齿轮流量计，金属管浮子流量计；压力仪表:压力表，压力变送器，差压变送器等；温度仪表:热电偶，热电阻；液位计仪表:磁翻板液位计，投入式液位计等系列产品，生产的仪表多广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
FMP-51-5AQR5/0/LH-650mm/LV-470mm促销
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
物位测量的仪表在选型时，与压力或流量测量等仪表有很大不同。这是因为物位测量的现场情况千差万别，而生产商又很难设计出能满足工况应用的物位仪表。只有充分了解仪表特点及现场应用条件，才能正确选择所需要的产品，同时充分发挥仪表的测量性能。
雷达物位计的回波质量主要受以下因素影响:
1.传播介质的介电常数，该常数越稳定越有利于传播。雷达波是电磁波，电磁波在传播过程中不受传播介质稳定程度的影响，只与其介电常数有关。这是雷达技术与超声波技术的重大区别。
2.被测介质表面状况，表面越平整，其介电常数越大，则越有利于回波反射。
所以考虑现场情况时，应注意这两个方面:
1.天线到被测介质间空气介电常数的分布
2.被测介质的表面状态及其介电常数。
雷达物位计的优点是:不受空气波动影响，随距离衰减小，穿透力强。
雷达物位计的种类及应用:
雷达物位计目前已成为市场上的主流产品，主要分为脉冲雷达物位计和导波雷达物位计。低频脉冲雷达物位计尽管具有价格相对低廉的优点，但在主要应用领域中，属于逐渐被淘汰的产品。
与低频脉冲雷达物位计相比，高频脉冲雷达物位计在应用过程中有以下优点:
1.高频雷达物位计(主要指26GHz和24GHz)具有能量高，波束角小，天线尺寸小，精度高等优点。
2.26GHz雷达波长11mm，6GHz雷达波长50mm，雷达物位计在测量散装料位时，雷达波反射主要来自料面的漫反射，漫反射的强度与物料大小成正比，与波长成反比，而大部份散装料直径远远小于50mm，这就是目前26GHz雷达是测量散装料物位*选择的原因。
3.在一些直径小而高度并不是很高的小型罐的应用中，6GHz雷达天线长(300-400mm)无形中增大了盲区(大约600mm)，另外由于6GHz雷达方向性差(开角大)在小罐中会产生多径反射;而26GHz雷达频率高，天线短，方向性好，克服了6GHz雷达的缺点，适用于小罐测量。
4.由于现场环境恶劣，随着时间推移，雷达天线会堆积污物、水汽等，26GHz雷达天线小，附加天线罩可大大改善因污物、水汽造成的影响;6GHz雷达天线大，加天线罩很困难。且仪表较沉重，清理困难。
5.由于26GHz雷达方向性好，很多恶劣工况，可通过简单隔离，将雷达物位计装在容器外进行测量。
FMP-51-5AQR5/0/LH-650mm/LV-470mm促销
雷达物位计的构成
雷达物位计作为现代工业中常用的液位测量仪器，凭借其高精度和非接触式的特点，广泛应用于石油、化工、食品、制等行业。在这些行业中，雷达物位计主要用于对液体、粉末或颗粒等物料的测量。为了确保雷达物位计能够在不同的工况环境下稳定工作，了解其构成和工作原理显得尤为重要。本文将详细探讨雷达物位计的构成要素及其工作原理，以帮助读者地理解这一技术，并为相关行业的应用提供指导。
雷达物位计的核心部分包括发射器、接收器、天线以及信号处理单元。这些组成部分共同协作，完成物位测量任务。发射器负责产生高频的电磁波信号，通常是微波或毫米波，信号通过天线发射出去。当电磁波遇到物料表面时，会发生反射，反射回来的信号被接收器接收并传送到信号处理单元进行分析。通过计算发射信号与反射信号之间的时间差，雷达物位计能够计算出物料的高度或位置。
发射器（Transmitter）
发射器是雷达物位计的重要组成部分，通常利用微波技术生成频率稳定、功率适当的电磁波。发射器的设计能够适应不同环境下的电磁波传播要求，并确保信号在较远的距离内能够保持的强度。发射器的性能直接影响雷达物位计的测量精度和稳定性。
接收器（Receiver）
接收器用于捕捉反射回来的信号并进行放大处理。它的工作原理是根据反射信号的强度和到达时间来推算物料的表面位置。接收器的灵敏度和带宽宽度是影响测量精度和响应速度的关键因素。现代雷达物位计通常采用数字信号处理技术，提升了接收器的性能。
天线（Antenna）
天线用于将发射信号有效地传播到目标物体，并接收反射回来的信号。天线的设计直接影响雷达物位计的测量范围和分辨率。天线的类型可根据应用需求进行选择，常见的有波导天线、对向天线和螺旋天线等。
信号处理单元（Signal Processing Unit）
信号处理单元是雷达物位计的大脑，其主要功能是对接收到的信号进行处理、分析和计算。通过对反射信号与发射信号时间差的测量，信号处理单元能够计算出物料的物位，并输出对应的数字信号或模拟信号，以供其他设备进行处理或显示。
雷达物位计通过发射微波或毫米波信号，遇到物料表面时发生反射。这些反射信号会被接收器接收，并传递到信号处理单元。通过对比发射信号与反射信号的时间差，计算物料表面到仪器的距离。由于雷达波的传播速度是已知的，因此，通过测量信号的往返时间，雷达物位计可以准确地计算出物料的高度或位置。
与传统的机械式液位计相比，雷达物位计具有诸多优势。它能够在高温、高压、强腐蚀等复杂工况环境下稳定工作，且不受物料特性（如颜、气体或蒸汽等）的影响。雷达物位计还能够进行远程监控，方便集成到自动化系统中，提高了生产效率和性。
雷达物位计作为现代工业自动化测量的关键工具，其结构设计和工作原理决定了其在各种环境中的稳定性和精度。其发射器、接收器、天线以及信号处理单元的精密协作，使得雷达物位计在液位测量中发挥着不可替代的作用。在日常应用中，选择合适的雷达物位计产品，不仅需要了解其基本构成，还应根据不同的工业需求进行优化配置，从而达到佳的测量效果和系统性能。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3x10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆大测量范围为6.1 m，柔性杆为大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的低点定义为上参考点，用它来代表液位的满点(高可测点)和20mA输出电流。下部死区的高点则定义为下参考点，用它来代表液位的零点(低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
