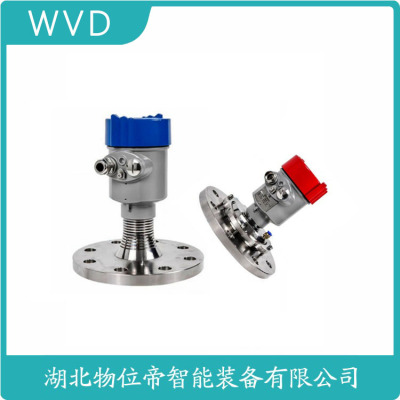

GDGW56导波雷达物位计批发
导波雷达液位变送器是将发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。YYD800系列导波雷达液位变送器即使在工况比较复杂，存在虚假回波的情况下，其用的微处理技术和调试软件也可以准确的分析出物位的回波。
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为:
L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
应用介质:
YYD800系列导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
产品简介:
YYD800系列智能雷达物位仪表
类 别
YYD801
YYD802
YYD803
应 用
过程条件简单，腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
适应各种存储容器或过程计量环境，液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围
20米
20米
35米
过 程 连 接
螺纹
法兰
法兰
过 程 温 度
-40-130℃
-40-150℃
-40-250℃
过 程 压 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 复 性
± 3mm
± 3mm
± 3mm
精 度
0.2s（根据具体使用情况而定）
电流信号:4…20mA
精度 :特殊工况定制解决方案
高温熔体（>400℃）测量采用水冷法兰（流量2m³/h），波导延伸管耐温800℃。强粘附性介质使用自清洁天线，维护周期延长至6个月。卫生型设计符合3A标准，Tri-Clamp接口表面粗糙度Ra<0.8μm。最新蓝宝石透波窗口可测ε<1.4介质。
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
