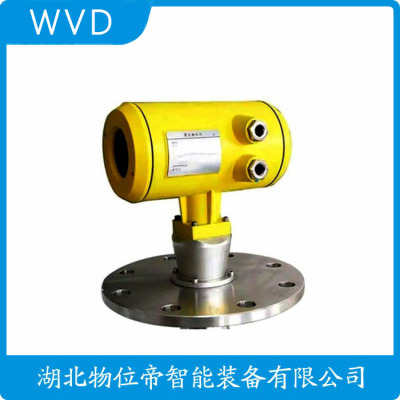

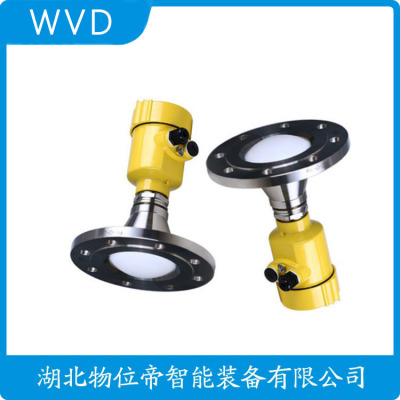

HGMW-68 雷达料位仪厂商
特殊介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动防止挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。最新研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的超低介电常数介质。
VEGA Grieshaber KG 是从事过程工业测量技术的跨国厂商。其产品系列包括测量物位、限位和压力传感器以及用于集成到过程处理系统的仪表和软件。Vega为自己设定了发展和的测量技术，易于安装和操作，以提供的性和性为目的。生产过程变得越来越复杂，因此，用于测量和监控的测量技术是重要的。Vega的员工超过1200人，其中600在黑森林希尔塔赫总部工作。这50年来，为了测量任务的解决方案正在构思和实现的有:用于化工和制厂，食品工业，饮用水供应系统，污水处理厂，垃圾填埋场，采矿，发电，石油平台，船舶和飞机。
雷达物位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。雷达物位计适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计工作方式:向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
压力变送器高端化发展将促进行业高速迈...
随着我们经济的复苏，人工成本的增加，中低档的压力变送器产品出口的价...
如何处理调试差压变送器无输出的故障
我们都知道差压变送器的应用是广泛，一般情况下，用于管道中的介质直接...
智能压力变送器的特点及故障判断
介绍智能压力变送器概念以及特点。可以对测量数据进行计算、存储和数据处理，还...
差压变送器的迁移故障分析
在工业生产中应用西亚差压变送器测量液面时，如果差压变送器的正、负压室与容器的取压...
压力变送器无输出的时候怎么办？电源、...
当现场压力变送器无输出的时候，我们 先需要判断是哪里出了问题，而是草率地认...
浅谈压力变送器的常见故障及解决措施
压力变送器是工业实践中的常用传感器，压力变送器发展至今已经取得...
压力变送器安装前的注意事项
在安装使用压力变送器前应详细阅读产品样本及使用说明书，安装时压力接口不能泄...
差压变送器的安装注意事项
差压变送器与差压源之间导压管的长度应尽可能短，一般在3~50m范围内，其内...
什么是双法兰式液位变送器及原理
什么是双法兰式液位变送器:
双法兰式液位变...
HGMW-68 雷达料位仪厂商
导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
导波雷达液位计特点
由于采用了的微处理器和的EchoDiscovery回波处理技术，导波雷达液位计可以应用于各种复杂工况。多种过程连接方式及探测组件配置，使得YR-RD30系列导波雷达物位计适于高温、高压及小介电常数介质等杂工况及应用场合。导波雷达液位计采用脉冲工作方式，导波雷达液位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境无伤害。
型号:YR-RD31(量程0-30米)
特点:钢缆天线
应用:复杂过程条件下液体、固体测量
大量程:30m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L /PTFE
钢缆直径:钢缆Φ4mm或钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD35(腐蚀性液体测量，量程0-6米)
特点:全四氟密封天线，耐强酸碱腐蚀
应用:量程较短的酸碱罐体液位测量
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢棒Φ10mm
过程温度:-40～120℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD36(小介电常数介质测量，量程6米)
特点:同轴式导波天线，获得更小的盲区、更强的回波信号
应用:小量程，多蒸汽，小介电常数介质的测量。适应过程条件复杂的环境
大量程:6m
测量精度:±10mm
过程连接:G1½A或G2A
探测组件:不锈钢316L
同轴直径:Φ25mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD32(量程0-6米)
特点:杆式导波雷达天线
应用:液体测量，高温高压工况，复杂过程条件
大量程:长6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/陶瓷
钢缆/棒:钢缆Φ4mm或钢缆Φ6mm/棒Φ10mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD34(高温液体测量，量程0-6米)
特点:不锈钢316L/陶瓷材料天线，能耐受更高的温度和压力
应用:液体测量，高温高压复杂工况
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L
杆直径:Φ10mm
过程温度:-40～400℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD33(小介电常数液体或固体测量)
特点:多缆式导波天线结构，获得更强的回波信号
应用:小介电常数液体及固体测量，复杂过程条件
大量程:30m
测量精度:±3mm
过程连接:法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢缆Φ6mm
过程温度:-40～250℃
过程压力:-0.1～2MPa
信号输出:两线制4-20mA/HART
导波雷达物位计技术参数
参数:导波雷达工作频率:100MHZ-1.8GHz
测量范围:缆式导波雷达测量范围0-30m；杆式、同轴管式导波雷达测量范围0-6m
重复性:±2mm
分辨率:1mm
采样:YR-RD30系列导波雷达回波采样55次/s
响应速度:>0.2S(根据具体使用情况而定)
输出信号:4-20mA
精度:±3mm
通讯接口:HART 通讯协议
过程连接:G1"A、G1½"A螺纹；法兰DN50，DN80，DN100 ，DN150，DN200，DN250
过程压力:-0.1-2MPa
电源:24VDC(±10%)；纹波电压:1Vpp
耗电量:大22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:导波雷达防护等级为IP67
防爆等级:EXib IIC T6
电缆入口:2个M20×1.5或1/2"NPT(电缆直径5-9mm)
测量距离:下表列出不同类别被测介质与测量距离的关系
分组
固体颗粒
液体
测量范围
1
1.4…16
冷凝气，如N2CO2
2
1.6…19
塑料带粒子
白灰石，特种水泥
糖
液化气，如丙烷
溶剂
氟利昂12/氟利昂
棕榈油
25m
3
1.9…25
普通水泥，石膏
矿物油，燃料
30m
4
2.5…4
谷物，种子
石头
砂粒
苯，苯乙烯，甲苯
呋喃
萘
30m
5
4…7
潮湿的石头、矿石
盐
氯苯，氯仿
纤维素喷雾
异氰盐酸，本胺
30m
6
>7
金属粉末
碳黑
煤炭
含水液体
酒精
液氨
30m
导波雷达物位计接线图
导波雷达物位计调试
昌晖仪表制造有限公司YR-RD30系列导波雷达可以通过以下方法调试:
1、通过调试软件YR-SOFT
通过YR-SOFT软件调试雷达传感器都可以通过软件进行调试。采用软件进行调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试时需给雷达仪表提供24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部自带电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4-20mA线并联。
2、通过HART手持编程器
3、通过显示调整模块YR-PM
编程器订货后出厂已安装在导波雷达上。编程器由4个按键和一个液晶显示屏组成，可以显示调整菜单和参数设置。
YR-RD30系列导波雷达按结构形式和应用场合的不同，分为YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六个大类，用户选用导波雷达时应认真填写导波雷达物位计参数表》，昌晖仪表制造有限公司可以根据您提供的详细参数，为您选配佳测量效果的导波雷达产品。
1、缆式导波雷达选型
YR-RD31□□□□□□□□-□ 大量程30米，液体、固体粉料测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A
B
C
液体型/4mm
固体型（10m内）/6mm
固体型（10m-30m）/6mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
2、杆式导波雷达选型
YR-RD32□□□□□□□□-□ 大量程6米，液体液位测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头 直径
A B
6mm
10mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
3、双缆式导波雷达选型
YR-RD33□□□□□□□□-□
大量程30米，液体、固体粉末测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
过程连接/材料
D
E
F
H
K
Y
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
4、杆式（高温型）导波雷达选型
YR-RD34□□□□□□□□-□ 大量程6米，液体、蒸汽测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
杆式探头
A B
6mm
10mm
过程连接/材料
G
N
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
G
高温密封/-40...400℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
5、防腐型导波雷达选型
YR-RD35□□□□□□□□-□ 量程6-20米，腐蚀性液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
防腐探头
A
B
10mm
14mm
过程连接/材料
C
D
E
F
H
K
Y
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
普通密封/-40...120℃
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
塑料/IP65
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
6、同轴杆式导波雷达选型
YR-RD36□□□□□□□□-□ 大量程6米，介电常数低、表面波动液体测量
防爆
P
I
D
标准型（非防爆）
本安型（Exib ⅡC T6）
本安型＋隔爆型（Exd ib ⅡC T6）
传感器/缆式探头
A B
25mm
50mm
过程连接/材料
GA
NA
C
D
E
F
H
K
Y
G1"A螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
导波雷达物位计尺寸
1、外壳材质:铝合金
2、不同型号导波雷达尺寸
导波雷达物位计参数表
客户信息
单位:-------------
邮编:-------------
E-mail:-----------
日期:××年××月××日
□ 标准型（非防爆）；□ 本安型（Exib IIB T5）；□ 本安型（Exib IIC T6）；□ 本安型+船用（Exib IIC T6）；□ 本安型+隔爆型（Exd [ib] IIC T6）
罐/容器信息
储罐类型:
□ 储罐
□ 储罐结构:------------
□ 罐尺寸:--------------
□ 反应罐；
□ 罐体材质:------------
□ 罐高度:----------m
□ 分离罐
□ 压力:------------
□ 罐直径:-------------
□ 船用储罐
罐顶:□ 拱顶式；□ 平顶式；□ 敞口式
罐底:□ 锥底；□ 平底；□ 斜坡底
安装:□ 顶部安装 ；□ 侧面安装；□ 旁通管；□ 导波管安装
罐顶安装接管(重要信息)
接管高度:------------mm
接管直径:------------mm
测量介质
介质名称:-----------；□ 液体；□ 固体；□ 混合介质
介质温度:-----------℃
介电常数:-----------
挂料:□ 是；□ 否
搅拌:□ 是；□ 否
过程连接
螺纹:□ G1½"A；□ 1½"NPT；□ G2"A；□ G1"A；□ 1"NPT
法兰:□ 法兰 DN= ------；□ 法兰 ANSI=------------
电源:□ 24VDC；□ 220VAC
输出:□ 4-20mA；□ HART；□ PROFIBUS PA
显示:□ 带表头显示；□ 不带表头显示
雷达物位计原理专门针对固体物料仓（包括粉矿仓）物位测量难的问题自主研发的一款抗干扰强、工作稳定的调频雷达物位计。适用于仓内结构复杂（含有不可移除的障碍物）、仓内粉尘较多、物料反射弱等工况恶劣的现场。DF-6201雷达物位计各项均已达到了同类产品的*水平，在工况恶劣的现场测量效果更佳
雷达物位计原理采用调频连续波（FMCW）原理，利用发射信号与接收信号之间的频率差来确定目标距离。基于FMCW原理的雷达物位计连续处理回波信号，所以在物位测量的准确性、及时性以及稳定性效果更佳。根据多个现场的数据采集以及实验，我们制作了功能完善的数据处理算法，建立了的数学模型。可根据现场仓内的实际情况采集相应的数学模型，让雷达物位计更适应现场物位的测量。
产品特点
1、业内商品化X波段固体雷达物位计。X波段雷达兼顾穿透能力、抗*力、测量精度以及反射特性等综合性能，被广泛应用于世界范围内*的军事雷达技术中。大波束角检测技术的突破使该技术得以从以往的高精度液位测量领域拓展到高性能固体物位测量领域。
2、量程150m，盲区0米，精度5mm，重复性0.5mm，分辨率0.3mm。
3、具有标准料位、zui高料位、zui低料位、平均料位，智能料位共5种料位检测模式供用户选择，可对料仓位进行更全面的监测。
4、操作使用其便捷。可以通过红外遥控器、HART手持器、HART总线等手段对仪表进行本地及远程设置及调试，并有高度智能化的设置向导功能，引导用户在5分钟之内即可完成对仪表的参数设置。
四、性能
波束角:18°
量程: 150m
盲区: 0m
精度: ±5mm
重复性: 0.5mm
分辨率: 0.3mm
输出信号:4-20mA/HART，开关量输入或输出
电源:220V 50Hz
适应温度: -40～65℃
五、产品应用
广泛的用于工业中固体料位的测量。对于度粉尘及料仓内存在多种影响测量的干扰因素工况有很好的测量效果。
HGMW-68 雷达料位仪厂商
安装规范与测量精度保障
传感器安装应避开进料口，小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验参考距离误差应＜0.05%FS。
雷达物位计的构成
雷达物位计作为现代工业中常用的液位测量仪器，凭借其高精度和非接触式的特点，广泛应用于石油、化工、食品、制等行业。在这些行业中，雷达物位计主要用于对液体、粉末或颗粒等物料的测量。为了确保雷达物位计能够在不同的工况环境下稳定工作，了解其构成和工作原理显得尤为重要。本文将详细探讨雷达物位计的构成要素及其工作原理，以帮助读者地理解这一技术，并为相关行业的应用提供指导。
雷达物位计的核心部分包括发射器、接收器、天线以及信号处理单元。这些组成部分共同协作，完成物位测量任务。发射器负责产生高频的电磁波信号，通常是微波或毫米波，信号通过天线发射出去。当电磁波遇到物料表面时，会发生反射，反射回来的信号被接收器接收并传送到信号处理单元进行分析。通过计算发射信号与反射信号之间的时间差，雷达物位计能够计算出物料的高度或位置。
发射器（Transmitter）
发射器是雷达物位计的重要组成部分，通常利用微波技术生成频率稳定、功率适当的电磁波。发射器的设计能够适应不同环境下的电磁波传播要求，并确保信号在较远的距离内能够保持的强度。发射器的性能直接影响雷达物位计的测量精度和稳定性。
接收器（Receiver）
接收器用于捕捉反射回来的信号并进行放大处理。它的工作原理是根据反射信号的强度和到达时间来推算物料的表面位置。接收器的灵敏度和带宽宽度是影响测量精度和响应速度的关键因素。现代雷达物位计通常采用数字信号处理技术，提升了接收器的性能。
天线（Antenna）
天线用于将发射信号有效地传播到目标物体，并接收反射回来的信号。天线的设计直接影响雷达物位计的测量范围和分辨率。天线的类型可根据应用需求进行选择，常见的有波导天线、对向天线和螺旋天线等。
信号处理单元（Signal Processing Unit）
信号处理单元是雷达物位计的大脑，其主要功能是对接收到的信号进行处理、分析和计算。通过对反射信号与发射信号时间差的测量，信号处理单元能够计算出物料的物位，并输出对应的数字信号或模拟信号，以供其他设备进行处理或显示。
雷达物位计通过发射微波或毫米波信号，遇到物料表面时发生反射。这些反射信号会被接收器接收，并传递到信号处理单元。通过对比发射信号与反射信号的时间差，计算物料表面到仪器的距离。由于雷达波的传播速度是已知的，因此，通过测量信号的往返时间，雷达物位计可以准确地计算出物料的高度或位置。
与传统的机械式液位计相比，雷达物位计具有诸多优势。它能够在高温、高压、强腐蚀等复杂工况环境下稳定工作，且不受物料特性（如颜、气体或蒸汽等）的影响。雷达物位计还能够进行远程监控，方便集成到自动化系统中，提高了生产效率和性。
雷达物位计作为现代工业自动化测量的关键工具，其结构设计和工作原理决定了其在各种环境中的稳定性和精度。其发射器、接收器、天线以及信号处理单元的精密协作，使得雷达物位计在液位测量中发挥着不可替代的作用。在日常应用中，选择合适的雷达物位计产品，不仅需要了解其基本构成，还应根据不同的工业需求进行优化配置，从而达到佳的测量效果和系统性能。
