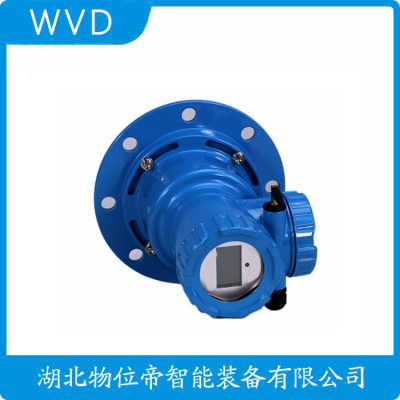

SLDL5522导波雷达物位计|产地货源
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。最新IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
在香料生产的关键环节中，香精储罐的液位测量对于保障生产流程的稳定、产品质量的均一以及生产。雷达液位计作为一种的液位测量技术，凭借其的优势，在香精储罐液位测量领域展现出的性能。香精，作为赋予产品特定香气的关键成分，其生产过程涉及多种香料的混合与调配。香精通常具有高价值......

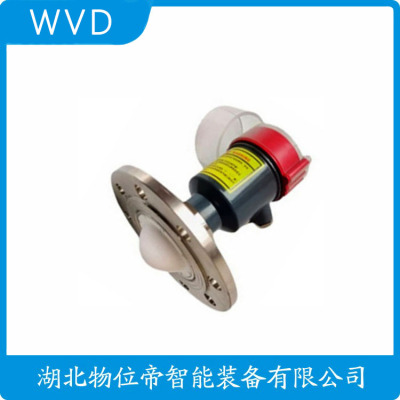

SLDL5522导波雷达物位计|产地货源
文章结合导波雷达液位计在环己烷罐液位测量应用及故障处理实例，总结了导波雷达液位计维护经验工仪表供参考和借鉴。
设备简介及工艺生产状况
1、设备简介
昌晖导波雷达液位计由雷达变送器和导波探杆两部分构成，为两线制仪表。导波雷达变送器匹配的探杆形式有同轴杆式、防腐蚀护套杆式和单缆式三种。
导波雷达液位计的高频振荡器周期性发射低功率毫微秒级微波脉冲，通过浸入工艺介质的探杆引导雷达波脉冲向下传导，当雷达脉冲抵达具有不同介电常数的介质接触界面时，部分能量被反射回变送器。反射强度取决于被测产品的介电常数。介电常数越高，反射强度越大。根据发射脉冲(参考脉冲)与接受到反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。计算公式为:L=C×t/2，公式中L为基准面到液面间的距离，单位为m；C为雷达波传递速度，单位为300000km/s；t为雷达波从发射到接收反射回波的时间间距，单位为s。
传感器接收到微波有固定回波、界面反射波及其他杂波。一般通过设置阈值参数、介电常数、灵敏度来屏蔽掉固定回波及杂波，从而测量的准确。导波雷达液位计为智能型仪表，带有HART通讯功能、回路测试功能及自诊断功能。
2、工艺生产状况
以醇酮装置罐体04LT2102导波雷达液位计为例 。04LT2102用于测量原料罐罐体液位，其测量值传递到DCS系统后，系统里的自动调节回路根据工艺条件的变化对罐体原料液位进行调节，目前大部分石化装置的罐体液位测量都采用导波雷达液位。
导波雷达液位计典型故障分析处理
故障一:参数设置错误，仪表出现问题
由于导波雷达液位计安装后不具备调试条件，售后服务人员采用“盲设定”方法(即不需要实际介质、根据仪表设计数据表的介质物理参数直接标定的方法)设置仪表参数，到醇酮装置水联运时，发现部分导波雷达液位计指示不准。
分析处理:按照经验，先检查导波雷达液位计参数设置。通过HART475与变送器通讯后查看参数设置情况，经过检查导波雷达液位计常用参数设置，发现该仪表参数设置错误，修正参数后观察一段时间后指示正常无误。
故障二:导波管上部憋压，导致管内页面不能上升
在现场共有5台导波雷达液位计在液位升到一定值后变化缓慢直到液位无变化，而现场确认容器内连续进料，现场磁翻板液位计液面仍在上升。
分析处理:首先检查确认导波雷达液位计的参数设置正常，排除仪表参数设置的故障问题。然后，检查仪表安装现场，仔细观察发现，导波雷达液位计为顶部安装，容器为常压，为了达到较好的使用效果，在容器内设计了DN80的导波管。在打开连接法兰时，发现液位计导波管内带压，此时液位变化正常。由此判断导波管上部憋压，导致液位上升到一定位置后不能再上升了。在水联运后确认判断正确，开气相补偿孔处理后液位计工作正常。
故障三:导波雷达液位计钢缆碰壁
在装置开工投料过程中，发现导波雷达液位计波动较大，在20%-65%之间跳变。再次确认导波雷达液位计参数设置正确。通过对一次表及传感器进行联校，参数指示正常，排除一次表及传感器的故障。
分析原因:
①出料泵P41105设计功率较大，在投料过程或装置进入状态时，出料泵回流量达到240m3/h左右，而导波雷达液位计为单缆式，造成导波缆绳摆动过大而碰壁。同时有导波缆绳下挂重锤配重太轻的可能。
②固定在容器内的DN80导波管过长，达9米，可能存在受力后弯曲，导致导波缆绳离管壁距离过近，容易碰壁。
处理措施:由于容器无现场液位计，装置生产需要，决定采用临时测量手段解决过程液位测量问题，采取在容器及所附设备上取静压的方式满足生产，如图1所示。考虑容器内密封氮气压力恒定，停车退料泵P41103在生产时不使用，在其出口处采用现场差压变送器表取压力，在DCS系统上显示液位，同时在现场YR-ER101差压变送器面板上交替显示液位与压力。等到装置停车改造时校正导波管，并增加导波管支撑，增加重锤配重后。再次开车确认导波雷达液位计工作正常。
图1 环己烷罐进出料工艺流程图
导波雷达液位计是一种适应性强，安装调试方便，维护工作量小的优秀智能仪表。可以广泛应用与石油化工生产的容器液位测量，其测量效果也是比较显著。在实际应用中，应该注重过程的维护，严格按照 《导波雷达液位计使用说明书》进行安装操作，以免引起重大事故的发生。
点击图片进入导波雷达液位计选型页面
导波雷达液位计维护经验
下面昌晖仪表总结几点维护经验仅供技术人员的参考:
1、反复了解工艺流程，联系DCS控制系统，准确设置导波雷达液位计参数。
2、熟悉导波雷达液位计本身的性能，了解其结构特征及现场使用的环境。
3、充分分析导波雷达液位计安装的实际工艺情况，区分是工艺的原因还是仪表本身的原因。
4、在现场处理时，将导波雷达液位计与同一罐体其他液位仪表进行分析比对，增加故障判断的依据，可以有效提高导波雷达液位计故障处理的速度和准确度。在没有其它液位仪表时，建议增设，比较重要的地方除了要求采取现场指示外还应该同时增加远传功能，如采用双法兰液位计或磁翻板液位计。
相关阅读
六个雷达液位计故障维修实例分享
轻松处理导波雷达液位计指示波动问题
技术参数
测 量 范 围: 杆式探头0-35m，杆式探头0-6m，同轴杆式探头0-6m
连 接 过 程: 螺纹、法兰
过 程 温 度: 杆式探头、杆式探头-40℃…160℃，同轴杆式探头-40℃…350℃
过 程 压 力: 杆式探头、杆式探头-1.0…40bar，同轴杆式探头-1.0…60bar
精 度: 杆式探头、杆式探头±3mm，同轴杆式探头±1mm
防爆防护等级: EXiaIICT6/ IP68
信 号 输 出: 4-20mA/HART(两线) Profibus PA
SLDL5522导波雷达物位计|产地货源
雷达物位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。雷达物位计适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计工作方式:向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。
物位计是一种用于测量物料、液体或颗粒物在容器或管道内的高度和位置的设备。它使用在介质中传播并反射来测量距离并确定物料/液面的位置。
选型时，需要考虑以下因素:测量要求的精度、环境温度和压力、安装条件、性要求以及市场价格等。
雷达物位计是一种利用微波技术进行测量的物位测量仪表，能够准确实时地检测工业生产过程中各种物料在罐内的体位（物位），且适用范围广泛。应用广泛于化工、电力、制、造纸、钢铁、水泥、石油、化肥等行业。
选型时需考虑测量范围，接口形式，工作原理，材质选择，维护保养等因素。同时应考虑到施工方案，确保安装位置及姿态与要求相符并满足其它技术条件。
