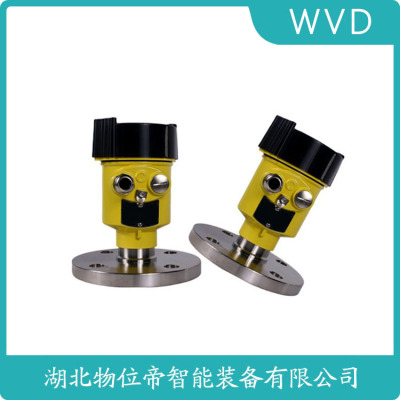

KLJD-FMF13雷达物位计
特殊工况下的定制化解决方案

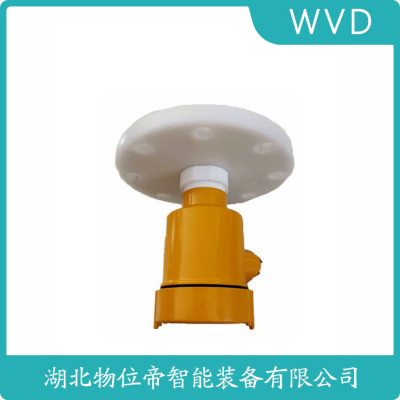

强腐蚀环境选用聚四氟乙烯（PTFE）天线，耐98%硫酸腐蚀。搅拌容器采用偏心安装避开涡流，或选用5°偏焦天线穿透泡沫。某制药企业生物反应器使用卫生型雷达，Tri-Clamp法兰满足3A认证，表面粗糙度Ra≤0.8μm。超低温LNG储罐（-162℃）需特殊低温电子元件，保持-196℃下的工作稳定性。最新研发的微波开关矩阵系统，可单台雷达监控8个分仓，成本降低70%。
如何确保安装满足IP67的要求:1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
< 调试方法
RBRD10 系列有三种调试方法:
KLJD-FMF13雷达物位计
PMP41-RE23P2J11G1SON65.XXAFPVDMXX
VEGA SWING61.CAICVXMNXF
PMC45-RE11F1A1AG1
PMC45-RE11F2B1AG1
PMC531-D50A2P6G1GT 0-1MP
PMC534-11FA2P6F10T 0-100KP
KLJD-FMF13雷达物位计
VEGA导波雷达物位计，威格导波雷达物位计VEGA超声波液位计，威格超声波液位计
VEGA物位计，威格物位计
VEGA雷达液位计，威格雷达液位计
VEGA液位计，威格液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
PMC133-1R1F2F6[T]PMD235-XB4D2EB1C[T2]
BR14.X1FA1GP1（0...10bar）
BR14.X3WA1GP1 （-1...+1bar）
DB101-G1TE205ZF I=8 D=1 H=8
SN63.XXABVDMAX
PMC535-13BA2P6－－－－-（0-1MPA）
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
VEGA压力变送器，威格压力变送器VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA导波雷达液位计，威格导波雷达液位计
雷达物位计的安装位置是否合适对测量有很大的影响。若安装位置不合理，将引起干扰回波，使仪表测量不稳定或测量不准确。这种情况需要重新定位，选一**位置，使雷达回波质量优化，减少干扰回波。雷达物位计安装要求:(1)雷达物位计要直于物料表面安装。使雷达波尽可能反射回去，减少能量损失。(2)仪表安装位置离罐距离至少 30cm，罐壁上所装仪表如温度元件、料位开关等在雷达束内，引起干扰回波。(3)物位计不要装在进料口上方。(4)仪表不要装在搅器上方，使雷达束内无障碍物，去除干绕源。在实际应用中，一些内装搅拌器的小型罐，无法达到此要求，可选处理干扰回波能力强的精密型雷达物位计，把干扰回波寄存，使雷达准确识别表面回波。(5)物位计的要罐内（喇叭口天线要伸出 10mm 以上；杆式天线要伸出 200mm 以上）。
VEGAWELL52 VEGAVB63 VEGAVIB61 VEGACAP63 VEGACAL66FX62/XXAGD-1HKMXX
PS61.XXARBHKMXX
SON65.XXAFPVDMXX
SON62.XXANHDMXX
SN63.XXABVDMAX
CL63.XXFGDHKMXX
请预留的安装空间。请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
BR64.XXBB1CHAMXXBR64.XXGW1AHKMA
BR64.XXFTIRHTMX
BR64.XXBA1EHAMXX
BR66.XXANGX1DHTMAX L=12M
BR14.X1JA1GV1
SWING51.XXSGATPVL
SWING61.XXGAVXPRX
仪表和显示单元的零点“E”和满量程“F”分别为0 %和100 %。可以手动或半自动输入线性化表(zui多包含 32 参数对)，通过现场操作或远程操作可以仪表的
线性化功能。线性化功能可以提供其他工程单位的测量值，并可以提供球罐、卧罐和带锥形出料
口罐体的线性输出信号。
• 性反接保护
• 现代化设计理念，可拆卸的接线端子
