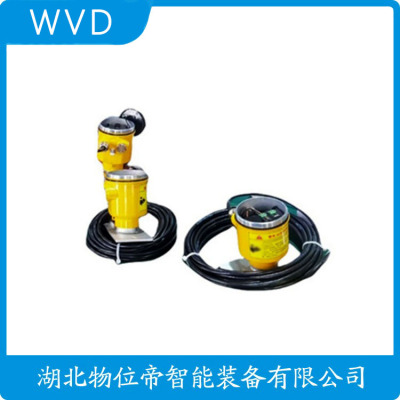

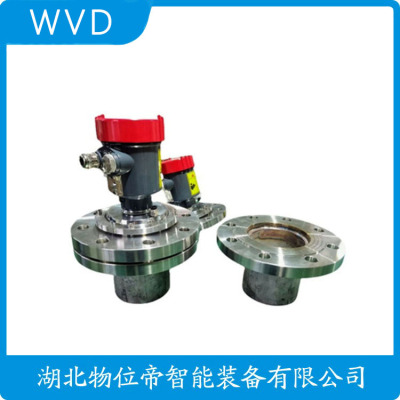

SLD506雷达液位计产地货源

　　SLD506雷达液位计产地货源

　　防爆安全认证与防护等级

　　化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。

　　一、智能高频雷达物位计原理

　　JDD90系列智能高频雷达物位计装有天线装置，是依据时域反射原理（TDR）为基础的雷达物位计。不论智能高频雷达物位计还是导波雷达物位计，都靠天线发射窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度高，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。JDD90系列智能高频雷达物位计采用一种的相关解决技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

　　二、智能高频雷达物位计特点

　　- 波束角小，发射频率大，能量集中，具有更强抗干扰能力，大大提高了测量精度和性；

　　- 天线尺寸小，便于安装和加装防尘罩等天线防护装置；

　　- 测量盲区更小，对于小罐测量也会取得良好的效果；

　　- 波长更短，对小颗粒物质的料位测量更适合。

　　雷达液位计在成品油的典型应用案例

　　雷达液位计在成品油行业，主要是针对原油库、汽油罐、柴油罐、天然气罐等容器内液体介质的测量。以下是慧博新锐雷达液位计在成品油的典型应用:

　　雷达液位计测量铝液的典型案例

　　实践是检验真理的唯一标准。无论是仪表，还是仪器，口头上说可以用在某种介质上，总没有那么信服。若可以展示真实的案例，也许大家才能真的相信。

　　众所周知雷达物位计应用广泛，几乎各行各业都有它的身影，那么今天继续给大家分享实际案例，结合案例，了解实际测量中都会遇到哪些问题又是如何解决的。

　　导波雷达物位计，液位计

　　1.产品概述

　　1.1测量原理

　　导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D

　　输出

　　通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

　　1.2测量范围

　　H－－－－测量范围

　　L－－－－空罐距离

　　B－－－－顶部盲区

　　E－－－－探头到罐壁的小距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　注意:

　　只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。

　　2 .仪表介绍

　　WRD71

　　应用液体、固体颗粒

　　测量范围30米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD72

　　应用液体、固体颗粒

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD73

　　应用液体

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)- 4 -

　　3.安装指南

　　下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。

　　3.1安装位置:

　　<尽量远离出料口和进料口。

　　<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　<建议安装在料仓直径的1/4处。

　　<缆式探头或杆式探头离罐壁小距离不小于30厘米。

　　<探头底部距罐底大约30mm。

　　<探头距罐内障碍物小距离不小于200mm。

　　<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。

　　3.2右图为杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<可以测量介电常数大于等于1.9的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.3右图为双杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

　　<可以测量介电常数大于等于1.6的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.4安装方法

　　<合理安装能确保仪表长期而的测量

　　仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。

　　当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。

　　<在塑料罐上安装

　　注意！

　　无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。

　　<仪表探头与罐壁的距离

　　仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。

　　注意事项:

　　<雷达安装不要装在下料口处（图一）

　　<应避免罐内其它装置接触到微波传导部件（图二）

　　<应避免导波缆绳接触到安装短管（图三）

　　缆绳所受下拉力

　　当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:

　　1.缆绳长度      2.物料的密度       3.储仓的直径         4.缆绳的直径

　　以下是6mm缆式探头典型介质产生的压力

　　干扰的优化

　　<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果

　　<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。

　　腐蚀性介质测量

　　<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。

　　导波雷达探头末端的固定

　　<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。

　　■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；

　　■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。

　　※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系

　　4.接线方式

　　如右图。

　　5.调试

　　WRD可以通过三种方式调试:

　　<通过显示调整模块WPM

　　<通过调试软件WSOFT

　　<通过HART手持编程器

　　5.1通过编程模块调试（WPM）

　　5.2通过WSOFT软件调试

　　<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。

　　<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。

　　5.3通过HART手持编程器

　　6.导波雷达物位计，液位计仪表尺寸

　　7.导波雷达物位计，液位计仪表线性

　　8.导波雷达物位计，液位计技术参数:

　　工作频率:100MHZ-1.8GHZ

　　测量范围:缆式:0-30m；杆式、双杆式:0-6m

　　重复性:±2mm

　　分辨率:1mm

　　采样:回波采样55次/s

　　响应速度:>0.2S（根据具体使用情况而定）

　　输出电流信号:4-20mA

　　精度:

　　通讯接口:HART通讯协议

　　过程连接: G11 /2A

　　法兰DN50，DN80，DN100，DN150

　　过程压力: -1-20bar

　　电源:电源:24VDC(±10%),纹波电压:1Vpp

　　耗电量:max 22.5mA

　　环境条件:温度-40℃～+70℃

　　外壳防护等级:IP67

　　防爆等级:EXia II CT6

　　两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线

　　电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)

　　9.产品选型

　　WRD70仪表型号，  探头类型，      大量程，  材质

　　WRD71     6mm缆式探头   30000mm    不锈钢

　　WRD72     10mm杆式探头  6000mm     不锈钢

　　WRD73     10mm双杆式探头6000mm     不锈钢（法兰安装）

　　防爆

　　P非防爆型（普通型）电流信号输出（4-20mA）HART协议

　　I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议

　　D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议

　　一体化过程连接/材质

　　G G11 /2A螺纹不锈钢

　　N 11 /2NPT螺纹不锈钢

　　C法兰DN50 PN16C不锈钢

　　D法兰DN80 PN16C不锈钢

　　E法兰DN100 PN16C不锈钢

　　F法兰DN150 PN16C不锈钢

　　H法兰DN200 PN16C不锈钢

　　K法兰DN250 PN16C不锈钢

　　Y约定

　　关键词:

　　SLD506雷达液位计产地货源

　　VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。

　　当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。

　　VEGA雷达液位计，威格雷达液位计

　　VEGA导波雷达物位计，威格导波雷达物位计

　　VEGA超声波液位计，威格超声波液位计

　　VEGA音叉振动开关，威格音叉振动开关

　　VEGA控制器，威格控制器

　　VEGA超声波物位计，威格超声波物位计

　　VEGA物位计，威格物位计

　　VEGA压力变送器，威格压力变送器

　　VEGA分析仪，威格分析仪

　　VEGA差压变送器，威格差压变送器

　　VEGA辐射测量液位计，威格辐射测量液位计

　　VEGA显示器，威格显示器

　　VEGA雷达物位计，威格雷达物位计

　　VEGA液位计，威格液位计

　　VEGA液位计VEGACAL63 CL63.CXFGAXKMXX

　　VEGA分析仪VEGAMET341 MET341.X

　　VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX

　　VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX

　　威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX

　　VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM

　　威格雷达液位计VEGAPULSC21 PSC21.XGBHB

　　威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW

　　VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX

　　VEGA分析仪VEGAMET861 MET861.SC

　　威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX

　　VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX

　　VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX

　　VEGA导波雷达物位计VEGXHXKMXX

　　VEGA物位计VEGAPULS31 PS31.XGMHB

　　威格物位计VEGAPULS67 PS67.XXBXXHKMXX

　　威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX

　　VEGA超声波液位计VEGASONS62 SONS62.E

　　VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX

　　威格超声波液位计VEGASONS61 SONS61.E

　　VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA液位计VEGASWING63PT

　　威格液位计VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX

　　VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX

　　威格音叉振动开关VEGASWING51 SG51.XXSGATPVL

　　VEGA显示器VEGADIS81 DIS81.ACIANNAAX

　　VEGA控制器VEGAMET624 MET624.

　　VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX

　　VEGA雷达物位计VXBXATAMXHA

　　VEGA控制器VEGAMET381 MET381.CX

　　本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。

　　威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。

　　VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。

　　昌晖仪表介绍一种由双法兰液位变送器和导波雷达液位计组成的真空制盐蒸发罐液位测量技术方案，本方案大程度克服生产中强腐蚀、结晶堵塞、真空、高温、泡沫等因素对仪表的影响，经制糖、海绵钛和制盐的真空蒸发室液位测量应用，明此真空蒸发室液位测量系统可长期、稳定和地运行。

　　真空制盐是当今世界普遍采用的现代化制盐方法，指卤水在不同真空压力状态下的蒸发罐中进行蒸发，逐级浓缩、结晶制盐的过程。制盐过程中核心工序是蒸发，生产中通过蒸发罐中液位变化计算水分蒸发量，并达到控制溶液浓度的目的。生产中，强腐蚀、结晶堵塞、真空、高温同时存在，导致制盐蒸发罐液位测量仪表损坏率高，生产自动化控制系统无法正常运行。论文将重点阐述真空制盐蒸发罐液位测量方法。

　　真空制盐蒸发工艺

　　真空蒸发技术起源于1812年英国糖厂的单效真空蒸发,1887年美国将此技术用于制盐，1940年开始应用于中国制盐行业。

　　图1 真空制盐流程图

　　蒸发是液体表面发生汽化或溶液部分汽化的现象，蒸发时液体不断吸收热量，温度越高蒸发越快，溶液沸腾时蒸发速度快。根据蒸发罐内压力，蒸发分为加压蒸发、常压蒸发或负压蒸发，在负压下的蒸发，我们称为真空蒸发。应用广的是采用强制循环真空蒸发器，如图2。

　　图2 强制循环真空蒸发器

　　制盐企业为提高竞争力，不断降低成本、提高产品质量，同时满足减排，就对蒸发工艺进行改进，提高自动化控制水平，使蒸发效率达到佳状态。

　　实行多效蒸发生产目的是为了多次重复利用二次蒸汽，以降低单位产品的能耗，有效节约能源。蒸汽利用的次数就是效数。蒸发效数越多，蒸汽用量越少，能耗越低，但效数增多，会增加设备成本。

　　真空制盐主要过程为蒸汽加热一效卤水，排出的二次蒸汽逐效加热下一效卤水。通过逐效蒸发，使盐浆增稠，稠料液去离心机脱水，即为盐。每一效蒸发的关键是控制盐浆的浓度，而盐浆有较强腐蚀性、容易结垢、粘结，浓度直接测量，通常是通过在封闭蒸发室中蒸发前后的液位比来间接控制盐浆浓度。所以制盐蒸发罐液位测量是真空制盐重要的参数。

　　真空制盐蒸发罐液位测量技术方案

　　1、原用方案分析

　　用人工监测液位的方式，提高产品质量和生产效率，人们逐渐用“摄像视频+雷达液位计”，实现自动化实时控制，如图3，应用脉冲雷达液位计连续测量旁通管中的液位。

　　图3 雷达液位计+窥镜液位测量法

　　此方案在实际应用中，因盐浆结垢，水平连通管、旁通管经常发生堵塞问题，造成旁通管内液位假象，需频繁停车，拆装法兰并清洗管道。蒸发中，盐浆在蒸发室内因搅拌产生大量的泡沫，使脉冲雷达液位计测量液位假象。人工清洗工作量大，生产成本高，液位测量不准，自动控制连续运行。

　　2、可长期运行的真空制盐蒸发罐液位测量技术方案

　　随着仪器仪表技术的发展，市场上已出现真空的液位变送器以及管道清洗技术，为真空制盐蒸发液位监测提供了新思路。在设计、应用中，建议液位监测采用“法兰差压变送器+导波雷达液位计+窥镜”三重组合冗余方案，确保测量的准确性、性、性。设计与安装方案，如图4。

　　图4 真空制盐蒸发罐液位测量双法兰液位变送器+导波雷达液位计+窥镜液位监测方案

　　①方案设计说明

　　a、蒸发室与旁通管间的连接管，从水平改为斜角，角度控制在20°左右，延长结垢清洗周期；

　　b、在连通管上安装冲洗环和截止阀，可定期自动清洗；

　　c、在旁通管面部安装雷达液位计；

　　d、在旁通管另一侧安装20°斜角的法兰短管，再安装双法兰液位变送器，用于液位直接测量。同时在法兰之间加装冲洗环(结构如图5)，冲洗环上配置冲洗用截止阀，可定期清洗；

　　图5  清洗环结构示意图

　　e、在旁通管底部可加装一个清洗阀门，大修时可以使用；

　　f、在蒸发室面部，仍安装采光窗和视频摄像窗；

　　g、旁通管内径建议在300mm以上，由于蒸发液位较高，毛细管较长，建议采用DN80法兰。

　　②方案优势

　　a、双法兰液位变送器可直接测量液位，消除蒸发过程中搅拌产生的泡沫对雷达测量产生的误差，提高测量精度和产品质量；

　　b、能连续准确测量液位，为生产过程实现自动化控制提供依据；

　　c、雷达液位计与双法兰液位变送器组合，实现冗余监控，提高自动化控制系统性；

　　d、倾斜的连接管、法兰短管，可以减少沉淀结垢物的堆积，也便于冲洗；

　　e、配置冲洗环与截止阀相连，好是电动截止阀，用程序控制，定期对连接管、法兰、旁通管进行清洗，减少管道结垢堵塞的问题，提高设备维护效率， 降低维护成本；

　　f、保留窥镜，配置视频窗口，以便观察、巡视。

　　真空制盐蒸发罐液位测量仪表选择与配置

　　根据上述设计方案，还需配置合适的仪表，才能确保装置正常运行。

　　1、雷达液位计的选择

　　在制盐真空蒸发中，卤水因搅拌产生的较厚泡沫，会对脉冲雷达液位计造成干扰，应选用缆式导波雷达液位计，以此测量的性和测量精度。

　　2、双法兰液位变送器的选择

　　真空制盐蒸发工段，介质具有腐蚀性、易结晶沉淀，而且环境存在腐蚀性气体，选择双法兰液位变送器时，考虑以下因素:

　　①双法兰液位变送器的法兰膜片材质建议选择钽材。

　　②双法兰液位变送器壳体材质可选择316不锈钢。

　　③冲洗环可选择316L。为结晶颗粒较大，不易排出，建议冲洗孔选择1/2NPT。

　　④变送器类型选择:真空制盐蒸发器的高度通常在6m以上，属于密封容器，根据方案应选择通径DN80以上的带测量筒的双法液位兰变送器。常见多效真空蒸发，在Ⅰ效、Ⅱ效工作为正压，Ⅲ效、Ⅳ效、Ⅴ效为负压。根据操作压力，Ⅰ效、Ⅱ效可选择标准的双法兰液位变送器，而Ⅲ效、Ⅳ效、Ⅴ效蒸发器，需选择专门为真空环境定制生产的双法兰液位变送器。

　　根据上述条件，各效蒸发罐液位测量所用双法兰液位变送器选型基本要求可参考表1。

　　表1 各效蒸发器液位测量所用双法兰液位变送器设计选型基本要求

　　以上设计安装方案，已在制盐、制糖、海绵钛产业中得到成功试用，充分明此方案可有效解决真空蒸发中因泡沫、结晶、真空、强腐蚀产生的液位测量难题。

　　其他建议

　　真空制盐，一般采用差压变送器配合孔板节流装置测量蒸汽、卤水和盐液流量。近年来，许多厂家应用电磁流量计测量盐液流量。但环境对碳钢法兰造成了严重的腐蚀，导致内衬PTFE发生变形损坏。因此，昌晖仪表建议选择的电磁流量计内衬PTFE材质，并要求法兰为316L材质。

　　1、防腐导波雷达物位计产品概述:

　　防腐导波雷达物位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远、精度高等特点

　　防腐导波雷达物位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可**应用于冶金、建材、能源、石化、水利、粮食等行业。

　　2、导波雷达物位计技术参数:

　　应    用:腐蚀性液体

　　测量范围:杆式6米/缆式20米

　　过程连接:法兰

　　过程温度:-40~120℃

　　过程压力: -0.1~2MPa

　　精    度:±3mm

　　频率范围:100MHZ~1.8GHZ

　　防爆等级:Exib IIC T6 Gb

　　防护等级:IP67

　　信号输出:4—20mA/HART（两线）

　　3、防腐导波雷达物位计使用说明:

　　测量原理

　　防腐导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别

　　出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表

　　面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速

　　因空罐的距离 E 已知，则物位 L 为: L=E-D

　　输出

　　通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应

　　用参数将自动使仪表适应测量环境。对应于 4－20mA输出。

　　测量范围

　　F---- 测量范围

　　E---- 空罐距离

　　B---- 顶部盲区

　　K---- 探头到罐壁的***小距离

　　顶部盲区是指物料***高料面与测量参考点之间的***小距离。

　　底部盲区是指缆绳***底部附近无法***测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　SLD506雷达液位计产地货源

　　导波型雷达液位计报价

　　特点

　　1.可以测量介电常数大于等于1.4的介质。

　　2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　3.杆式雷达大量程可以达到6米。

　　4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

　　<测量范围可达24米

　　<适用的介质温度范围为-50℃∽+250℃，适用的压力范围高达40bar

　　<有多种探头类型和材质

　　<数字化显示

　　导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。

　　导波雷达液位计的技术优势:雷达液位计对液体、颗粒及浆料连续物位测量。雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。雷达液位计的精度为5mm，量程60米，耐250度高温、40公斤高压，雷达液位计适用于爆炸危险区域。

　　导波雷达是基于时间形成原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　导波型雷达液位计报价

　　性能参数
