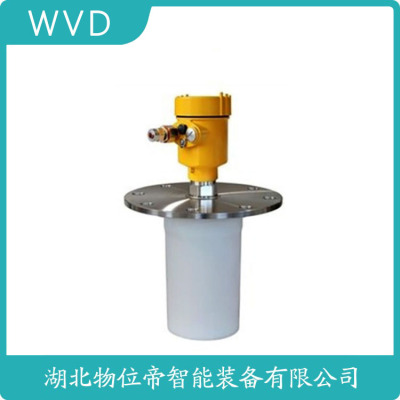

HL404-XXMZ45雷达物位计产地货源
是一种常用的液位测量仪器，其具有高精度、高反应速度、广泛的应用场景等特点。本文将介绍导波雷达的应用场景，并从两个实际测量案例出发，说明导波雷达液位计的性。
导波雷达液位计的应用场景，导波雷达液位计由于具有高精度、反应速度快、性好等特点，因此其应用范围广泛。常见的液位测量应用场景如下:石化工业:如、反应釜、造纸机械等等;食品工业:如糖浆储存罐、烘烤炉、松饼罐等等;污行业:如污水池、沉淀池、调节池、反渗透设备等等;电力行业:如水库、大型油罐等等。
两个导波雷达液位计实际案例，个石化厂储罐液位测量，在这个案例中，一个石化厂需要对大型储罐的液位进行监测。考虑到储罐的大型、高度等因素，这里采用了导波雷达液位计进行液位测量。由于储罐液体性质较为复杂，如锂盐、溴化钾等腐蚀性物质，因此对测量仪器的性和精度提出了较高的要求。经过使用导波雷达液位计进行液位测量后，其反应速度和精度都得到了较好的保障，为厂家带来了较好的生产效益。第二个食品工业烘烤炉温度测量 在食品工业的烘烤炉中，需要测量炉膛的液位，以便控制烘烤温度和时间。传统的液位计在液位变化较大的情况下不准确，需要经常进行手工调整。为了提高测量的准确性和便捷性，这里应用了导波雷达液位计进行液位测量。因为导波雷达液位计具有反应速度快、高精度的特点，它提供了准确的液位读数和高水平的自动控制。
导波雷达液位计具有高精度、反应速度快、性好的优点，广泛适用于石化、食品、污水处理等各个领域的液位监测。本文从两个实际测量案例出发，说明了导波雷达液位计在不同行业的应用场景以及其性，为相关用户提供了参考和帮助。在实际应用中，需要注意不同场景和环境对导波雷达液位计的要求，并且根据实际情况进行存储、维护和保养，以维护其高精度、、的测量品质。
0引言污水处理工程一般包含污水预处理系统、生化处理系统、污泥处理系统三部分。污水预处理系统主要由进水泵、粗细格栅、砂水分离器等构成;生化处理系统是污水处理的核心,一般含沉淀、絮凝、厌氧、缺氧、好氧等工艺流程;污泥处理系统由污泥浓缩池、污泥脱水机等组成,包括污泥匀质、浓缩、脱水、处置四道基本工序。涉及液位(差)、流量、压力、温度、浓度(含PH、溶解氧等)、浊度等多种工艺参数的测量。其中液位测量占很大比重,在各个工艺阶段几乎都有液位检测点。测量介质包含水和溶液两种。溶液是指用于改善污水水质的溶液如:酸、碱等,一般纯溶液于储罐中贮存,混合溶液存于带搅拌器的混凝土池内。毋庸多言,水作为污水处理的对象,对其液位的检测数量是多的。相对其它工艺流程,污水处理工程的水位测量有它自身的特点:1)测量介质一般是含泥沙、油污等多种无机、有机污染物的污水,大多存于室外敞口池中;2)生化处理系统使用气浮工艺的水面上多存在泡沫;3)调节池、浓缩池等都设有搅拌器。相对于其他种类的测量仪表,适合污水处理工程使用的液位仪类型众多。有接触和非接触测量两类,涉及包括差压式、浮力式、电学式、声学式等多种测量原理的液位计。这对仪表的选择提供了很大空间,同时也带来了合理选型的难度。本文以实际使用普遍,数量多的磁翻板液位计、投入式液位计、超声波液位计和雷达液位计为例,结合原理,总结实际工作中液位计选型、安装、使用和维护的经验。1磁翻板液位计1.1测量原理磁翻板液位计主要基于浮力和磁力原理。带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也称为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜),进而反映容器内液位的情况。1.2优缺点及注意事项1)显示清晰、读数直观,方便现场监控。2)一般选用带远传功能的磁翻板液位计,不需多组液位计组合,即可同时实现现场和操作室监控,设备开孔少。
3)测量介质脏污时,易堵。根据介质情况,应定期清洗主导管,清除管内沉积杂质。建议配套排污阀方便检修。若测量介质含腐蚀性时,须选用耐腐蚀的产品。4)如图1示,通常情况下,工艺与仪表的设计、维护以法兰为界,因此,须注意液位计法兰与工艺接管法兰配对。另外,液位计根部阀V1、V2属工艺选型或由储罐配套。为液位计检修时,不影响生产,V1、V2选用产品,故在储罐设计或采购时,仪表须向工艺提出要求。1.3使用位置在污水处理工程中多选用侧装式的磁翻板液位计,常用于需现场和操作室两地监控的位置,如酸罐、碱罐、部分罐液位检测。2投入式液位计2.1测量原理基于所测液体静压与该液体高度成正比的原理,采用多晶硅、陶瓷或电容压力传感器,将静压转成电信号。一般由直接投入液体中的、用于放大、校正、补偿、结果显示的变送器和导气或连接电缆(传感器与连接)三部分组成。2.2优缺点及注意事项1)结构简单,价格较便宜。2)传感器直接投入被测液体内测量,因此不受介质起泡影响。3)由于传感器与变送器间为柔性连接,仪表贮存及运输方便,尤其在大量程的液位测量中,其优势更突出。安装方便,只需将传感器直接投入被测液体,即可实现测量。4)水流冲击、摩擦振动(尤其是与液位变化同方向的振动)等因素会改变投入式传感器在液体中的位置,进而影响测量值,所以好将液位计安装于水流相对平稳的地点。受现场条件制约,无法避免时,好将传感器置于隔离管中安装或选择其它种类的液位计。图2为加装隔离管的投入式液位计在某调节池中的应用示例,使用隔离管避免了因搅拌器工作引起的水流冲击,了测量的正确率。5)使用于水质过差的环境时,传感器套孔易被污泥堵塞,导致测量值失真,需酌情定期清洗维护。为减少套孔被污泥堵塞的概率,建议将其安装于离池底大于100mm的位置,并使用隔离管。6)使用寿命较短。使用一段时间后,易出现零点或量程漂移,现场校准有难度。2.3使用位置虽然投入式液位计存在使用寿命较短,传感器易堵等缺点,但由于它在价格和安装维护方面的优点,尤其是价格方面,一般仅千元左右,相对于后文提到的超声波、雷达液位计一般需万元左右,有较大优势,目前仍是污水处理工程测量敞口容器液位使用较多的液位计之一。在上清液集水池、清水池、滤池等水质相对较好的工艺流程中使用时,寿命较长,几乎免维护。可以使用在水质差的环境中,但不适合池底淤泥层过厚的池内使用。加装隔离管后可应用于部分带搅拌器的调节池、浓缩池等。
3超声波液位计3.1测量原理超声波液位计是利用回波测距原理的非接触式仪表。回波测距原理又称行程时间或传播时间(TOF,Time ofFlight)测量原理。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波遇到障碍物反射,由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对能量波信号进行处理,转化成与物位相关的电信号。利用超声波作为能量波的液位计即是超声波液位计。其测量原理如图3示。液位高度计算公式如下:
其中,C为超声波在空气中的传播速度;t为超声波由液位计到水面往返一次的时间。由公式可见,液位高度受超声波传播速度的影响。而超声波是利用气体(大多数情况下是空气)作为传播介质,空气的压力(真空度)、温度、湿度、气流等变化会改变超声波传播速度。例如,超声波速度与温度的近似公式为:C= C0+ 0.607× T式中,C0为零度时的声波速度332m/s;T为实际温度(℃)。可见,温度变化会产生液位测量误差。超声波液位计的超声放射及接收装置均安装于同一探头中,这就决定了只能在发射引起的传感器余振基本消失后,接收装置才能检测反射回波。另外,超声发射是以脉冲方式进行,而脉冲具有一定的时间宽度,因此,在超声发射到余振基本消失的这段时间t'内,液位计不能正常工作,这段时间对应的液位
B称为盲区,如图3示,被测的高液位如进入盲区,仪表将不能正确检测。盲区大小取决于发射装置的功率。一般而言,发射装置功率越大,发射频率就越低,余振衰减时间越长,盲区也就越大。3.2优缺点及注意事项1)具有工作、精度高、使用周期长、免维护的特点,并具有相对的价格优势。2)在污水处理工程中,多可选用一体式液位计,安装简便。3)回波反射产生的干扰回波和假回波,可通过软件来排除,但有效回波强度也同时被衰减。因此,设计选型时,要考虑衰减因素,选择量程要留有一定的余量。4)为了尽量减少干扰回波,安装位置要尽可能选择液面平稳的位置,同时远离扶梯、检修通道、进水口、出水口、搅拌器,尽可能与池壁保持较远的距离。在探头规定的波束发射角下,锥形波束在测量液面上的投影,不与容器壁及其它能反射声波的构件接触。在避开盲区的前提下,尽量贴近高液面安装,以减少池壁回波的干扰。为获得尽可能强的回波,要探头与被测界面垂直。5)首次投运,须对仪表进行使用位置、介质特性、工艺条件等内容的设定,完成空程、满量程校正。利用配套软件进行回波曲线检查,抑制干扰回波。建议在有条件的情况下,在池壁上分别标注液位满量程的20%、50%、95%、三点,以方便今后维护和校验。6)为避免因压力、温度等特性变化而产生的液位误差,应选择有温度补偿的产品。7)泡沫是声波反射不充分的表面,会吸收一部分或是的声波脉冲能量,减少或是消除回波信号。因此,在被测液面存在泡沫的场合,不能使用。但在泡沫较轻,盲区允许的情况下,可通过加大液位计的功率,来实现测量。
3.3使用位置超声波液位计不能使用在测量工况变化剧烈或真空的场合,但污水处理工程一般不存在上述情况,这一优势使超声波液位计在污水处理工程中得以广泛应用。除了不能使用在有大量泡沫、液位波动剧烈的地方外,几乎可在污水处理的各个工艺流程中广泛使用,用于测量水池液位、液位差等。4雷达液位计4.1测量原理超声波、雷达液位计都是利用回波测距原理的仪表。利用电磁波作为能量波的液位计即是雷达液位计,又称微波液位计。雷达液位计按结构可分为天线式和导波式。天线是通过天线发射和接收电磁波,其结构与超声波液位计为相似,都属于非接触式仪表。导波式是微波液位计的一种变型,英文名称是Time DomainReflectometry(时域反射法)或简称TDR,也俗称导波雷达,通常采用脉冲波方式工作。与微波液位计不同点在于微波脉冲不是通过空间传播,而是通过一根(或两根)从液位上方伸入、直达容器底的导波体传播。导波体可以是金属硬杆或柔性金属缆绳。微波脉冲沿杆或缆的外侧向下传播,在被测液面上被反射,回波被天线接收,由发射脉冲与回波脉冲的时间差即可计算出传播距离。低频雷达具有较大的波束角和较长的波长,使之在有液面扰动或搅拌的情况下能提供好的回波曲线。但其较大的波束角制约了使用范围。为弥补这一缺陷,在实际产品中,低频雷达多与导波管结合。也就是说,一般导波雷达液位计多使用低频雷达。4.2优缺点及注意事项由于雷达液位计与超声波液位计在测量原理上相同,本文3.2中1～ 5同样适用于雷达液位计。但由于雷达液位计的性,和超声波液位计相比较,还有以下特点:1)由于微波(电磁波)传播不依赖介质,所以雷达液位计不受介质特性如压力、温度、真空度等影响,所以测量精度较超声波液位计高。可以使用在工况变化较大或有蒸汽等超声液位计不能正常工作的场合。2)微波(电磁波)以光速传播,使得雷达液位计测量更灵敏,刷新速度更快。
3)表1示出了不同特性的泡沫,对微波、超声波信号的不同影响。由于污水处理工程液位测量所涉几乎全是湿性泡沫,所以雷达液位计可代替超声波液位计在液面有泡沫的场合使用。4)使用导波雷达,可在带搅拌、液面扰动等复杂工况或安装空间有限的场合实现测量。导波雷达液位计安装在有搅拌器的液体中,若液体流速过快,建议将导波管末端固定,以减少导波管受力。5)部分产品配套有智能软件,可实现不规则池底的液位测量。6)雷达液位计比超声波液位计价格稍贵。4.3使用位置由于雷达液位计在有泡沫、带搅拌的测量场合具有优势,它弥补了超声波液位计在上述方面的不足。可以说,雷达液位计适合在污水处理的各个工艺流程中使用,测量水池液位、液位差。5结语是污水处理工程不可缺少的重要仪表。它种类繁多,根据介质和现场条件的不同,各类液位计各具优势,形成一个多元化的面。要找到适合的产品,只有在液位计选型、安装时,根据各液位计的特点,从测量介质、安装位置、仪表精度、价格、使用寿命、维护成本等多方面综合考虑。随着劳动力和生产成本的不断提高,仪表高精度、免维护性在仪表选型中所占的比重也随之不断增加。因此,在仪表采购成本允许的情况下,建议尽量选择精度佳、免维护的仪表。相对于磁翻板液位计和投入式液位计而言,超声波、雷达液位计更符合上述要求。随着电子技术及制作工艺的不断提声波、雷达液位计的价格会不断下降,性能会不断提高,数量会不断增多。
经济性分析与选型建议
80GHz雷达价格是26GHz的1.5-2倍，但在低ε介质中可减少50%无效采购。某电厂案例显示，替换差压变送器后年维护成本从3万降至5000元。四线制分体设计节省电缆，300米传输仅需0.5mm²线径。无线版本免除布线，但需5年更换电池（典型功耗18mW）。行业数据显示投资回报期平均1.8年，主要来自减少的停机损失。
1、应用:液体、固体颗粒2.测量范围:20米3.过程连接:螺纹、法兰4.介质温度:-40~250℃5.过程压力“-0.1~2MPa6.精度:±3mm7.频率范围:100MHz-1.8GHz8.防爆登记:Exia Ⅱ CT6 Ga Exd ia Ⅱ CT6 Gb9.防护登记:IP6710.信号输出:4…20mA/HART(两线）
1、概述
MT2000导波管雷达液位变送器采用雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。
2、主要技术参数
测量范围:0.6~30.5m，0.6~61m
度:±5mm
分辨率:±1.6mm
显示单位:在现场可选择毫米、厘米、米或%等工程单位。
工作电源:13.5~36VDC，两线制
材质:壳体:铸铝
传感器:316L
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:三夹子1.5“
认:FM，CSA，CENELEC
隔爆型ExdIICT6
本安型ExiaIICT6Ga
外壳防护:IP67
3、外形结构图

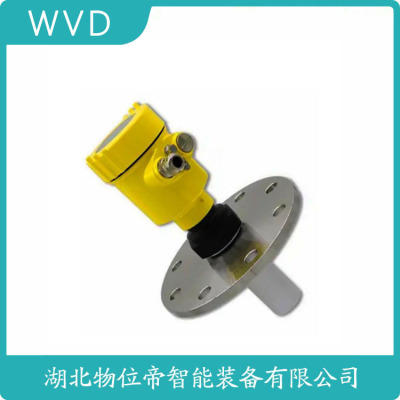

HL404-XXMZ45雷达物位计产地货源
ROSEMOUNT导波雷达液位计3308 无线液位变送器可在以前无法进入的位置自动执行液位测量和界面测量。该ROSEMOUNT液位计安装简便，无需接线或标定，以及不受不断变化的过程条件影响。ROSEMOUNT物位计精度 0.12in.(3mm)，可重复性 0.08in. (2mm)，测量范围 Z大 56ft (17m)，通讯协议WirelessHART。直接切换技术可提高灵敏度、性并延长电池寿命。信号质量能够让您以前瞻性的方式使用液位仪表。罗斯蒙特物位计3308 系列变送器可安装在露天环境中，测量非存储于罐中的液体，敞开式应用——池、槽、坑。
罗斯蒙特导波雷达变送器对储罐形状不敏感。产品的反射率是测量性能的一个关键参数。具有高介电常数的介质的反射性能较好，测量范围较长。罗斯蒙特液位计3308系列是基于时域反射测量技术（TDR）原理的种真正的无线液位变送器。界面峰——这个峰指示界面液位。这个峰是由上方产品和具有较高介电常数的底部产品之间的界面的反射导致的。当测量模式设置为产品液位、界面液位、或使用浸没导波杆测量界面液位时，会示出这个峰。产品表面峰——这个峰指示产品液位，是由产品表面的反射导致的。
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT导波雷达物位计，罗斯蒙特导波雷达物位计
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
罗斯蒙特导波雷达液位计5301HA1S4Q8C1
ROSEMOUNT差压变送器3051TG3A2B21AB4K5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT雷达液位计5408A1SHA1E57R3DASAA3M5C1
罗斯蒙特差压变送器3051TA1A2B21AB4K5M5
罗斯蒙特雷达液位计5900SPSF4
罗斯蒙特超声波液位计4ST
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
ROSEMOUNT压力变送器3051TA2A2B21AB4M5
ROSEMOUNT液位计590A4AVQ4
ROSEMOUNT超声波液位计3102HA1FRCNAST
罗斯蒙特温度变送器644H5J6M5
罗斯蒙特导波雷达物位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特差压变送器3051TG4A2B21AB4K5M5
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
ROSEMOUNT雷达物位计5301HA1H1N4AM00190IBE1C1
ROSEMOUNT物位计3301HA1S1V3AM0345RA2AM1C1
罗斯蒙特导波雷达液位计5301HA1H1N3AM0140ADNAM1C1
罗斯蒙特压力变送器3051TG1A2B21AB4K5M5
罗斯蒙特雷达物位计54
罗斯蒙特雷达液位计5900SPF2FI5R2AG1H8SPV8Z0ST
罗斯蒙特压力变送器3051TG2A2B21AB4E5M5
罗斯蒙特液位计5301HA1H1N3AM0340AANAM1C1
ROSEMOUNT液位计3301HA1S1V3AM0370RAE1M1C1
ROSEMOUNT温度变送器4
罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1
罗斯蒙特温度变送器644HAE5J5M5
ROSEMOUNT导波雷达物位计5301HA1H1N3AM00080AANAC1
ROSEMOUNT雷达液位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特雷达物位计3301HA1S1V4AM0180BANAM1C1
罗斯蒙特液位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特导波雷达液位计3301HA14
ROSEMOUNT雷达物位计5900SPF14
本公司主要欧美原装工业控制产品及电子仪器仪表，价格好，货期短，原装，货源充足，型号，可以提供报关单。我们一直致力于引进知M 的高质量工业自动化仪器仪表和技术，现已与多家欧美公司建立代理合作关系，产品广泛应用于石油化工、机床、电力、冶金、电子、汽车等行业。
罗斯蒙特物位计在使用中常见的故障与解决方法。1、导波雷达液位计测量数据无变化，拉直线。检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。2、导波雷达液位计导波筒内壁不光滑，影响数据测量。将导波雷达液位计导波筒抽出，检查导波雷达液位计导波筒内壁不光滑，存在毛刺现象，用工具打磨之后，互换位置统一下装，下装前用水平仪测量确保垂直度良好，观察波形曲线，恢复正常。导波筒内壁保持光滑度，安装时确保与油箱底部相垂直，严禁倾斜下装。
ROSEMOUNT导波雷达液位计中，单片机MSP430F149 输出到信号调理模块主要有三路信号 PWM0、PWM1、PWM2，其设置程序在定时器初始化函数中已经给出。PWM0信号是 460KHz 的周期性方波信号，是通过对外部晶振分频直接从 SMCLK 端口输出的。在导波雷达液位测量过程中，PWM0信号主要用于调制产生窄脉冲发射信号，再经延时电路处理后，作为采样信号对反射信号进行等效时间采样，还为 HART芯片提供时钟信号。两路信号 PWM1 和 PWM2 是由单片机内部定时器控制从特定的 I/O 端口输出，其周期是0.1s、占空别是 30% 和 35%。
一、消防水泵的出水管设置要求
1、 水泵出水管的流速，关系到二次输送能耗的重要参数，参考GB50015 第3.6.9条的规定:当DN15-20时，流速小于等于1.0米/秒；当DN25-40时，流速小于等于1.2米/秒；当DN50-70时，流速小于等于1.5米/秒；当大于等于DN80时，流速小于等于1.8米/秒；
2、GB50974 第5.1.13-8条规定，当消防水泵出水管的管径小于DN250时，其流速宜为1.5m/s~2.0m/s，当管径大于DN250时，宜为2.0m/s~2.5m/s；
流速测量仪器
3、出水管上的阀门与附件设置，通常有同心大小头、压力表、可曲挠橡胶接头、止回阀、闸阀（控制阀门）；
4、GB50974 第5.5.11条规定，消防水泵出水管应进行停泵水锤计算；应采取消除停泵水锤的技术措施；
5、根据《水泵及水泵站》，水泵出水管中的闸阀，因为承受高压，所以启闭都比较困难，当直径大于等于400mm时，大都采用电动或水力闸阀；
6、根据《水泵及水泵站》，当管径小于250mm时，流速1.5m/s~2.0m/s；当管径大于等于250mm时，流速2.0m/s~2.5m/s；
7、关于水锤，在压力管道中，由于流速的剧烈变化而引起一系列急剧的压力交替升降的水利冲击现象。究其原因，当属流体的惯性，只不过流体的惯性更为复杂。
8、关于停泵水锤的防护措施:设水锤消除器、设空气缸、采用缓闭阀、取消止回阀、其他措施。
9、消防泵出口可采用多功能水泵控制阀（CECS132:2002）。附件连接:水泵—同心大小头—压力表—多功能水泵控制阀—可曲挠橡胶接头—检修用阀门。
10、停泵水锤防护措施有多种，不一定非要采用带胶囊的水锤消除器；在流量不是很大、扬程不是很高时，未必一定要设水锤消除器，设微阻缓闭止回阀等具有缓闭功能的止回阀一样可以。
11、GB50974 第8.3.3条规定，消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。
二、消防水泵吸水和出水管上的压力表设置要求:
1、选压力表时，应注明名称、型号、精度等级和测量上限值等。
2、压力在+40Kpa以上时，一般选用弹簧管压力表或波纹管压力计。
3、一般测量用压力表，应选用1.6级或2.5级。
4、在管道和设备上安装的压力表，表盘直径为中l00mm或中150mm；安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为中150mm或中200mm。
5、 测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3~2/3；测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2。
6、GB50974要求压力表量程应不小于设计工作压力的2倍。
三、消防水泵吸水管上的真空压力表的设置要求:
真空压力表的压力在-0.1Mpa~0Mpa时，宜选用弹簧管真空压力表。
四、消防水池水位监测装置设置要求:
GB50974 第4.3.9条的要求，消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时有高和水位报警的装置。液位计分类:液位计种类繁多，如磁翻柱液位计、浮球液位计（液位开关，机电人脉公众号）、玻璃板式液位计、玻璃管式液位计、超声波液位计、导波雷达液位计、投入式液位变送器等等。
1、对消防水池而言，如采用磁翻板液位计等，需要在消防水池侧壁做好留洞工作（小规格防水套管为DN50，然后通过管道变径连接液位计）。
2、如采用投入式液位变送器，投入式液位变送器由不锈钢探头、导气电缆和电气盒组成，电源为13—36VDC（直流电源）。可结合消防水池侧壁检修孔，将不锈钢探头和导气电缆投入水池内。（不锈钢探头贴水池底板安装）
五、流量计量装置设置要求:
流量计常用的有电磁流量计（管段式和插入式）、超声流量计、涡街流量计、转子流量计等。
以电磁流量计为例，安装于选用注意事项如下（理论上，只要被测流体具备一定的导电性（导电率大于5 μ S/cm），就可以选用电磁流量计）:
1、公称压力常用有0.6,1,1.6,4MPa等。
2、供电电源:单相交流电 85-265 V， 45-63Hz，功率小于20W；直流供电11-40VD.C。
3、应安装在水平管道较低处和垂直向上处，避免安装在管道的高点和垂直向下处。
4、测量管道内充满液体。
5、流量计前方少要有5D(D为流量计内径)长度的直管段，后方少要有3 D(D为流量计内径)长度的直管段。
6、测量一般的介质时，电磁流量计的满度流量可以在测量介质流速0 . 5～12m/s 范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
测量导电性良好的液体，通常大流速不超过5m/s，经济流速范围在1.5m/s～3m/s。测量低电导率的流体，则尽可能选择低流速，原因是流速提高流动噪声会增加，从而导致流量信号输出晃动现象。
7、一般传感器供货时已经设计了接地电，但是当外界电磁场干扰较大时，电磁流量计应另行设置接地装置，接地线采用截面积大于4 mm 2 的多股铜线，接地线埋入潮湿地下1m，接地电阻小于10 Ω，不能和电机或其他设备共用地线。
HL404-XXMZ45雷达物位计产地货源
罗斯蒙特导波雷达液位变送器产品描述:
Rosemount™ 5300 液位变送器 - 导波雷达
Rosemount 5300 液位变送器适用于具有挑战性的液体、浆体和固体测量，在液位和界面应用中提供的性和性。Rosemount 5300 具有安装简便、无需标定等多种优势，且不受过程条件的影响。该雷达通过了 SIL 2 认，因而成为您应用的首要选择。其坚固的结构和内置的强大诊断功能将使您能够专注于您的重要部分——工厂。
罗斯蒙特导波雷达液位变送器规格:
精度
± 3 mm (0.12 in.)
可重复性
± 1 mm (0.04 in.)
测量范围
大 50 m（164 ft）
工作压力
全真空至 345 bar（全真空至 5000 psi）
工作温度
-196 至 400 °C（-320 至 752 °F）
通讯协议
4-20 mA/HART®、Foundation™ 现场总线、Modbus®
SIL 2 IEC 61508 认
防溢出保护经过 TÜV 测试和 WHG 认
诊断
增强型诊断功能可执行前瞻性维护
探头类型
硬单线、分段单线、软单线、硬双线、软双线、同轴型、带 PTFE 涂层的探头、蒸汽探头
质保
长 5 年
罗斯蒙特导波雷达液位变送器功能:
1.直接切换技术可提高灵敏度、提升性并扩大测量范围
2.Ultra-thin layer detection through Pe-in-Pe technology
3.信号质量能够让您以前瞻性的方式使用液位仪表
4.探头末端探测功能可提高液位测量的性
5.动态蒸汽补偿能提高工厂的热耗率
6.校验反射器可实现*的液位变送器校验
相关此品牌产品:罗斯蒙特导波雷达液位变送器
LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远（35米）、高等特点。
使用对象: HC700LD型导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
特性与优势: 1、无盲区，高。 2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便，牢固耐用，免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏，刷新速度快。
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。
测量原理:
LD700LD型导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
