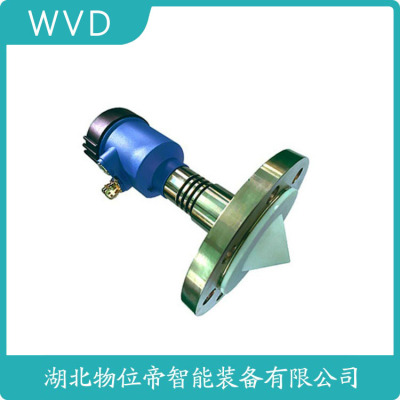

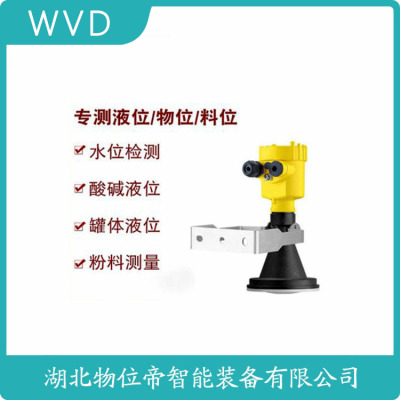

CPR6700雷达物位计便宜的
液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
罗斯蒙特导波雷达物位计 3302液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。工作温度:-40 至 150°C（-40 至302°F），工作压力:全真空至 580 psi（全真空至 40 bar）。ROSEMOUNT物位计 3302可配备多种探头，以适应大多数应用，如硬单线、分段单线、软单线、软双线等。通过发射脉冲和反射脉冲之间的时间差被转换成距离，计算总电平或界面电平。ROSEMOUNTVeriCase 是 3308 和 5300 罗斯蒙特液位变送器的移动验工具，具有 HART 和 Modbus通信。
ROSEMOUNT雷达物位计 TM 3300系列产品，功能多样，易于使用，可用于大多数储罐的液位监测应用，使用简单。带非导电表面和轻质金属的导波杆:可从变送器型号代码（例如，330xxxxx1xxxxxxxx）的第九个字符位置找到结构材料代码。不允许在有粉尘的易爆环境中使用含镁或锆超过7.5%的导波杆或法兰。除了更换整个变送器头或导波杆组件外，换用未经核准的部件或进行维修的行为都可能危害性，不得进行。罗斯蒙特液位计3300 系列是一种基于时域反射（TDR）原理的智能双线连续电平发射机。
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
罗斯蒙特超声波液位计4ST
罗斯蒙特差压变送器3051TG4A2B21AB4K5M5
罗斯蒙特雷达物位计3301HA1S1V3AM0345RA2AM1C1
ROSEMOUNT差压变送器3051TG2A2B21AB4E5M5
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1
罗斯蒙特物位计3301HA1S1V3AM0370RAE1M1C1
罗斯蒙特压力变送器3051TA2A2B21AB4M5
ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1
ROSEMOUNT雷达液位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特差压变送器3051TG3A2B21AB4K5M5
ROSEMOUNT液位计5900SPF2FI5R2AG1H8SPV8Z0ST
罗斯蒙特压力变送器3051TG1A2B21AB4K5M5
罗斯蒙特雷达液位计5900SPF14
罗斯蒙特物位计590A4AVQ4
ROSEMOUNT超声波液位计3102HA1FRCNAST
ROSEMOUNT压力变送器3051TA2A2B21AB4M5
ROSEMOUNT雷达物位计5900SPSF4
罗斯蒙特温度变送器644H5J6M5
ROSEMOUNT液位计5301HA1H1N4AM00190IBE1C1
罗斯蒙特导波雷达液位计5301HA1H1N3AM0140ADNAM1C1
ROSEMOUNT温度变送器4
ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特导波雷达液位计3301HA14
罗斯蒙特温度变送器644HAE5J5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
ROSEMOUNT压力变送器3051TA1A2B21AB4K5M5
罗斯蒙特雷达液位计5301HA1S4Q8C1
罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1
ROSEMOUNT导波雷达物位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特液位计3301HA1S1V4AM0180BANAM1C1
罗斯蒙特雷达物位计54
本公司主要代理经销欧洲、美国等厂家的工控机电设备、编码器、泵阀、液位计、传感器、流量计、变送器、分析仪、PLC、温度计等各种工控自动化产品和仪器仪表。公司以提供的服务为宗旨，与国内各企业建立广泛合作伙伴关系。
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT变送器，罗斯蒙特变送器
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
美国ROSEMOUNT液位计，罗斯蒙特液位计
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
美国ROSEMOUNT导波雷达液位计，罗斯蒙特导波雷达液位计
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
ROSEMOUNT导波雷达物位计是由导波杆向下引导微波脉冲到达物料表面后，部分信号被反射回来，通过测量信号发射到接收的时间差得出物位高度。通过天线发射并接收能量少且短的微波脉冲信号，信号以光速运行，这种测量方式可以在工业频率波段内正常使用，可以安装在各种金属、非金属或者管道内，可测量物体十分广泛，如各类液体、浆液原料以及颗粒类物料，皆可进行非接触式的连续性测量，现场环境恶劣，工况相对复杂，存在各种形式的干扰，造成虚假回波的情况下，导波雷达物位计依旧可以准确的分析出物位的正确回波。在测量时应注意，理论上当发射的微波脉冲测量返回后到达天线的位置即可，综合考虑现场环境，被测物料是否会腐蚀或者粘附天线周围造成影响。
罗斯蒙特导波雷达物位计。通过标定只得到物位与时间之间关系的若干点数据，需要根据这些数据拟合或插值得到物位与时间之间的关系表达式才能实现物位的测量。针对导波雷达物位计测量不同相对介电常数的物料，基于MSP430F5418 单片机信号处理系统，采用二阶 Lagrange 插值法对真实回波的Z大峰值点进行修正，并运用多项式拟合或者一阶 Lagrange 插值对标定数据进行处理。水位测量实验结果表明，对 72.4cm长的导波杆，测量范围从 30~57 cm 拓宽到 20~72 cm，测量误差由 1.0 cm 减小到 0.5cm。喷漆挡板模拟物位界面实验结果表明，对 250cm 长的导波杆，测量范围可达从导波杆法兰下表面 20 cm位置处到导波杆末端，减小了测量盲区，且测量误差不大于 0.5 cm。
BFRD701
BFRD702
BFRD703
BFRD700系列导波雷达物位计
应用:液体和固体料位连续，测量量程30米。
BFRD701-缆式探头:主要用于固体料位及液体料位的测量，量程30米。
BFRD702-杆式探头:主要用于液体料位，量程6米。
BFRD703-同轴探头:主要用于测量介电常数较低的液体，量程6米。
概述
BF系列导波雷达液位变送器运用了TDR（时域反射原理）技术，TDR 发生器产生一个沿导波杆或缆绳传送的电磁脉冲波，当遇到比先前传导介质（空气或蒸发汽）介电常数大的介质表面时，脉冲波会被反射。用超高速计时电路来计算脉冲波的传导时间，从而达到稳定的液位测量。
BF系列导波雷达物位变送器是取代浮筒变送器和射频导纳（电容）液位变送器的更新换代产品。它与浮筒变送器相比不受介质比重的影响，与射频导纳（电容）液位变送器相比不受介电
常数变化的影响。不需要现场校调，只需输入物位数据进行组态即可，是现有的一种物位测量仪表都无可比拟的优点。
BF系列导波雷达液位变送器是针对复杂的物位工况而设计生产的，信号通过导波杆传播，而不是通过空气传送，导波杆上的空气和凝结水不会影响性能，可测量介电常数低至1.4 的介质（如丁烷）。并且不受压力、温度、密度的限制。
特性及优势
测量不受下列因素影响:
液体的密度，固体物料的疏松程度和温度
加料时的粉尘和液体表面的泡沫对测量无影响
同轴杆式探头的测量不受罐体及安装短管的内部结构的影响
探杆和缆式探头可以更换
安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体管式探头只适用于液体物体。
安装位置:
尽量远离出料口和进料口。
对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
建议安装在料仓直径的1/4处。
缆式探头或杆式探头里罐壁距离不小于50厘米。
探头底部距罐底大约30mm。
探头距罐内障碍物距离不小于300mm。
.
特点:
可以测量介电常数大于等于1.4的介质。
一般用于测量粘度≤500cst而且不容易产生粘附的介质。
量程可以达到6米。
对蒸汽和泡沫有很强的抑制能力，测量不受影响。
对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
接线方式
缆式探头的固定
如果缆式探头距离罐壁小于50厘米或有可能碰到罐壁上时，缆式探头的末端需要固定在罐底。
为了避免缆式探头在下料时过度受力，用户需将缆绳底部固定在罐底，固定时，应该尽量让缆绳保持一定的松紧度。选择缆式探头时应比实际距离稍长一些。
仪表尺寸
技术参数
参数: 工作频率:100MHZ-1.8GHZ
测量范围:缆式:0 - 30m；杆式、同轴式:0 - 6m
重复性:±3mm
分辨率:1mm
采样:回波采样54 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4 - 20mA
精度:
通讯接口: HART 通讯协议
过程连接: G1-1/2 (BFRD701、BF-802)
法兰DN50，DN80，DN100，DN150(BF-803)
过程压力: 2Mpa
电源: 电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件: 温度-40OC～+100OC
外壳防护等级: IP68
两线制接线: 仪表供电和信号输出共用一根两芯导线
电缆入口:2个M20*1.5(电缆直径5----9mm)
CPR6700雷达物位计便宜的
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31 PMP11，PMC11,PMC131 等现货。
瑞士ABB导波雷达液位变送器*
MT系列导波雷达是目前世界上获得IEC 61508 认可用于SIL2和SIL3环境下的物位变送器。
导波雷达的自监控功能可以不间断的检测有可能引起失效或虚假信号的故障。 此设备别具特地将图像化显示并入到全数字化电子模块中。利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设置。为了便于在*范围内的调试， 菜单的语言有多种不同选项。微波脉冲通过刚性探杆或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无能量损失。
客户获益:微波不受温度, 压力, 比重和蒸汽的影响安装简单无活动部件连续不断的轻微挂料不影响测量适用于真空环境与非接触式雷达和超声波变送器不同, 无需担心发散角更多能量可以返回, 测量更无复杂设定, 不需要计算机和程序员嵌入式波形显示屏幕 (示波器)
适用行业:油气精炼制和生物技术电厂纸浆造纸钢铁化工食品和饮料海运
瑞士ABB导波雷达液位变送器*
MT5100系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中.
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。
MT5000系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中。
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。 为了便于在*范围内的调试，菜单的语言有多种不同选项。 MT5000系列
导波雷达变送器在苛刻的应用工况下表现出*的性能。 微波脉冲通过刚性探杆
或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无
能量损失。 多种腔体连接器和探杆形式可选，以满足不同工况需求， 例如缓冲
罐、加热器、成品罐和分离器。标准的探杆材质为316L不锈钢， 另外有其它材质
可供选择， 比如用在酸性或腐蚀性工况下的哈式合金和蒙乃尔材质。
特点只需一个过程接口就可以同时测量液位和界位图形化波形显示全数字化电子技术信号不足报警多种接液材质可选雷达波沿着导杆传播-消除需要回波和可大限度减少信号损失无活动部件2线制回路供电长度由0.3~19.8米探杆类型有硬杆, 软缆和同轴
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点
导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
导波雷达物位计具有以下特点
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
主要技术参数
测量范围: 0---6米，缆式***大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: -1.0- 60 bar；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度:
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
型号规格
DCRD
代号
C1
8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）
探头型式及材料
C2
10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）
C3
同轴管式探头/不锈钢（***大量程6m、-40~350℃）
0
螺纹连接
过程连接
1
标准法兰
0
一体化（普通型）
电子部件相关
1
分离型（3m电缆）
2
其他
P
普通型
防爆选项
I
本安型
1
现场显示
显示及编程器
2
编程器
3
现场显示+编程器
4
无
X
客户的要求:如防爆外壳、量程等
其他选项
本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。
给水加热器的结构与功能
给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。
加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。
表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。
加热器中液位测量的重要性
加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。
图1 卧式表面式给水加热器结构实物
合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。
加热器中液位测量的发展历程
给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。
磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。
浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。
图2 导波雷达液位计工作原理
随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。
导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。
导波雷达液位计的测量原理及优点
时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。
做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。
图3 单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图
那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。
单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。
那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:
L=D – C0.t/2
L=液位高度
D=容器高度
C0=真空中的光速
t=发射信号和反射信号的时间间隔
在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:
L真=D – C真.t/2
L测=D – C0.t/2
因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。
图4 7×S蒸汽探杆结构剖面图
通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。
对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:
在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:
C真=d/t问询，其中，d=125mm
获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。
小结
综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。
