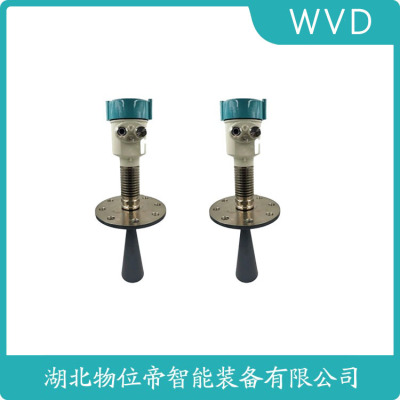

CPR6400-IXXUFKCHANA雷达液位计
雷达物位计的市场应用与经济性分析
80GHz高频雷达价格是26GHz的1.5-2倍，但在低介电介质中可减少50%的无效采购。某电厂测算显示，替换差压变送器后，雷达物位计年维护成本从3万元降至5000元。四线制分体式设计节省电缆费用，300米传输仅需0.5mm²线径。最新无线HART版本免除布线，但需考虑5年电池更换周期（典型功耗18mW）。行业数据显示，雷达物位计在储罐应用中的投资回报期平均为1.8年，主要来自减少的停机损失。
应用:高温环境测量块料或颗粒测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
CPR6400-IXXUFKCHANA雷达液位计
仪表和显示单元的零点“E”和满量程“F”分别为0 %和100 %。可以手动或半自动输入线性化表(zui多包含 32 参数对)，通过现场操作或远程操作可以仪表的
线性化功能。线性化功能可以提供其他工程单位的测量值，并可以提供球罐、卧罐和带锥形出料
口罐体的线性输出信号。
• 性反接保护
• 现代化设计理念，可拆卸的接线端子
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
VEGA压力变送器，威格压力变送器VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA导波雷达液位计，威格导波雷达液位计
雷达物位计的安装位置是否合适对测量有很大的影响。若安装位置不合理，将引起干扰回波，使仪表测量不稳定或测量不准确。这种情况需要重新定位，选一**位置，使雷达回波质量优化，减少干扰回波。雷达物位计安装要求:(1)雷达物位计要直于物料表面安装。使雷达波尽可能反射回去，减少能量损失。(2)仪表安装位置离罐距离至少 30cm，罐壁上所装仪表如温度元件、料位开关等在雷达束内，引起干扰回波。(3)物位计不要装在进料口上方。(4)仪表不要装在搅器上方，使雷达束内无障碍物，去除干绕源。在实际应用中，一些内装搅拌器的小型罐，无法达到此要求，可选处理干扰回波能力强的精密型雷达物位计，把干扰回波寄存，使雷达准确识别表面回波。(5)物位计的要罐内（喇叭口天线要伸出 10mm 以上；杆式天线要伸出 200mm 以上）。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
VIB63.GXANDRANX L=1000MMVIB63.CXAGDZKMX L=1000mm
VB-E.60RD
CAP63.XXENCRKNX L=200mm
SWING63XXGBVXPR L=1500mm
SWING63XXGBVXPT L=1500mm
SWING63.DANAVXUR L=150mm
CPR6400-IXXUFKCHANA雷达液位计
VEGA超声波式物位测量仪表VEGA超声波物位测量SON61/62/63系列
用于测量不同密度及表面特性的液体和固体介质，测量开
口明渠的流量和距离。
VEGASON 61
用于连续物位测量的一体式超声波传感器
适用于测量液体或固体介质， 是测量水或废水。
- PVDF的探头，带EPDM密封和一体式的温度传感，用于校准声波运行时间
