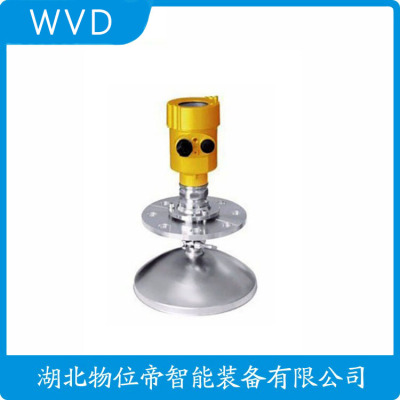

MIK-RD1000雷达物位计价格低的
防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
雷达物位计有什么作用呢？雷达物位计的原理是什么？你想不想知道雷达物位计是怎么工作的呢？
我们把这个名字拆开，首先介绍雷达。雷达是什么？雷达安装在飞机或者轮船上面，不断的向外发射雷达波，当遇到人的肉眼看不到的障碍物的时候，但是雷达波可以碰到，并且同时返回来，回传到雷达中，雷达接受到返回的雷达波后，就知道前面有障碍物了。
把这个原理运用到测量仪器上，就产生了雷达物位计。通过波发射到返回的时间，就可以计算出物体的高度了。
雷达物位计如果细分，有专门测量液体的雷达水位计、雷达液位计，测量固体的雷达料位计等等，型号有6G、26G等，你可以根据您的需求购买。
本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。
给水加热器的结构与功能
给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。
加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。
表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。
加热器中液位测量的重要性
加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。
图1 卧式表面式给水加热器结构实物
合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。
加热器中液位测量的发展历程
给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。
磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。
浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。
图2 导波雷达液位计工作原理
随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。
导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。
导波雷达液位计的测量原理及优点
时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。
做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。
图3 单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图
那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。
单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。
那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:
L=D – C0.t/2
L=液位高度
D=容器高度
C0=真空中的光速
t=发射信号和反射信号的时间间隔
在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:
L真=D – C真.t/2
L测=D – C0.t/2
因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。
图4 7×S蒸汽探杆结构剖面图
通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。
对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:
在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:
C真=d/t问询，其中，d=125mm
获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。
小结
综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。
MIK-RD1000雷达物位计价格低的
雷达液位计介绍
工作原理:
微波液位计的工作原理类似于雷达:发射微波对被测目标，目标反射的回波返回到发射机接收，与发射波进行比较，确定目标存在，计算发射机到目标的距离。 应用:
如今在物位测量领域困扰用户的是一些大型固体料仓的料位测量，尤其是A料仓50/100 米范围内充满灰尘和干扰。相关技术仪表，如电容式或导波雷达TDR，在卸料过程中物位下降时，会承受强拉力负载，可能会损坏仪表或拉下筒仓顶。与大多数其他机械仪器一样，重锤通常存在埋入式锤的问题，需要经常维护。高粉尘条件可能超出非接触式超声波液位测量系统的能力。高频调频雷达技术适合这种大型固体筒仓的物位测量！
物位测量的仪表在选型时，与压力或流量测量等仪表有很大不同。这是因为物位测量的现场情况千差万别，而生产商又很难设计出能满足工况应用的物位仪表。只有充分了解仪表特点及现场应用条件，才能正确选择所需要的产品，同时充分发挥仪表的测量性能。
雷达物位计的回波质量主要受以下因素影响:
1.传播介质的介电常数，该常数越稳定越有利于传播。雷达波是电磁波，电磁波在传播过程中不受传播介质稳定程度的影响，只与其介电常数有关。这是雷达技术与超声波技术的重大区别。
2.被测介质表面状况，表面越平整，其介电常数越大，则越有利于回波反射。
所以考虑现场情况时，应注意这两个方面:
1.天线到被测介质间空气介电常数的分布
2.被测介质的表面状态及其介电常数。
雷达物位计的优点是:不受空气波动影响，随距离衰减小，穿透力强。
雷达物位计的种类及应用:
雷达物位计目前已成为市场上的主流产品，主要分为脉冲雷达物位计和导波雷达物位计。低频脉冲雷达物位计尽管具有价格相对低廉的优点，但在主要应用领域中，属于逐渐被淘汰的产品。
与低频脉冲雷达物位计相比，高频脉冲雷达物位计在应用过程中有以下优点:
1.高频雷达物位计(主要指26GHz和24GHz)具有能量高，波束角小，天线尺寸小，精度高等优点。
2.26GHz雷达波长11mm，6GHz雷达波长50mm，雷达物位计在测量散装料位时，雷达波反射主要来自料面的漫反射，漫反射的强度与物料大小成正比，与波长成反比，而大部份散装料直径远远小于50mm，这就是目前26GHz雷达是测量散装料物位*选择的原因。
3.在一些直径小而高度并不是很高的小型罐的应用中，6GHz雷达天线长(300-400mm)无形中增大了盲区(大约600mm)，另外由于6GHz雷达方向性差(开角大)在小罐中会产生多径反射;而26GHz雷达频率高，天线短，方向性好，克服了6GHz雷达的缺点，适用于小罐测量。
4.由于现场环境恶劣，随着时间推移，雷达天线会堆积污物、水汽等，26GHz雷达天线小，附加天线罩可大大改善因污物、水汽造成的影响;6GHz雷达天线大，加天线罩很困难。且仪表较沉重，清理困难。
5.由于26GHz雷达方向性好，很多恶劣工况，可通过简单隔离，将雷达物位计装在容器外进行测量。

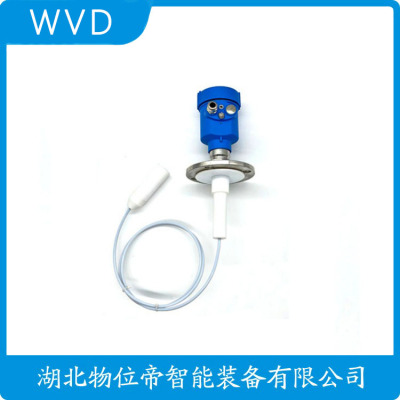

一、测量原理
导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接受，并将时间信号转化为物位信号。
二、产品特点
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.对蒸汽和泡沫有很强的YZ能力，测量不受影响。
4.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障准确良好的测量。
三、主要参数
四、产品类型
五、产品尺寸
六、选型说明
MIK-RD1000雷达物位计价格低的
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
