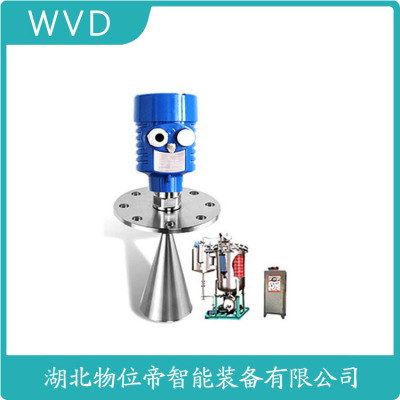

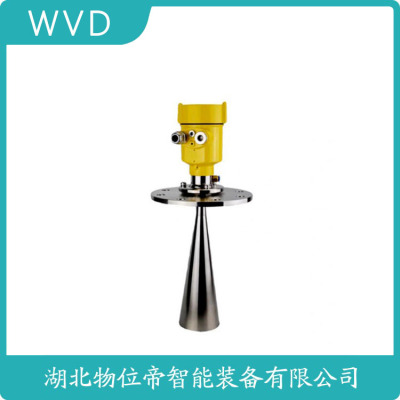

RLRD805雷达物位计批发
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
随着许多新型液位计产品和技术的出现，原有的液位计检定装置普遍存在着准确度不高，安装方法不方便等问题，为此我公司经过大量调研液位计的工况环境、液位计产品的现状，以及现有的检定条件、检定方法，并综合国内市场上对液位计计量设备的要求，恒升伟业研制了一套液位计检定装置。
测量范围:可根据客户需求定制，量程可做到4000 mm（实验室层高至少为实测高度+600mm）。建议常用量程:（0-2000）mm、（0-2500）mm、（0-3500）mm等；
控制误差:±0.05 mm；±0.1 mm；±0.2 mm；±0.5 mm；±1 mm； 标准器准确度:光栅位移运动平台 ±0.02/0.05/0.1mm，±0.1mm ，钢直尺/钢卷尺±（0.1+0.1L）mm；
工作介质:水； 数字信号采集接口:RS232/RS485； 模拟信号采集类型:4～20mA、0～5V，精度:±0.02％、±0.05％； 位移控制精度:0.01/0.1mm；分辨率:0.01/0.1/1mm； 测量接口:侧装系列DN 20～DN 100（标准DN50，其它接口由用户提出，另外定制），顶装系列DN 50～DN 150（标准DN150 ，其他接口由用户提出，另外定制）。 控制速度:2米/10min 量程满足《JJG971-2019液位计检定规程》中的准确度等级，并满足液位计溯源要求。
1、主体部分:
主体部分采用不锈钢，对接液部分和密封部分采取防腐处理，外壳平光处理，
表面平光处理，有效刮花及油污残留主体部分主要由测量筒体，水箱，柜体等部件组成
8、软件部分
可实现预设参数自动测量
实现测量数据的自动采集、分析、计算与显示
可生成与打印记录、报告
能获知当前测量工作状态信息
液位计/变送器（磁翻板/磁致伸缩/电容式、投入式、射频/振动/音叉/超声波/导波雷达、钢带/玻璃管/玻璃板/外贴/视窗式、浮标/浮球/浮筒/浮子式等）
RLRD805雷达物位计批发
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
在如今工业发展四处蔓延遍布到很多城市，许多城市都在慢慢变成工业型城市，为了工作效率大都换成了大家伙的机器，街上真的随处可见都是大仪表，现在的工业仪器许多都做的笨重，只讲究实用性而不考究外观，而今天我带来的一个工业仪器外观比较可爱，小小一个仪器作用确是很多大仪器所不能及的。
如下图。
这个长得很像那个一说谎话就变长鼻子的匹诺曹，它有一顶绿的帽子，尖尖的鼻子，深邃的黑眼睛，别看它小，它应用的行业场景很多，水泥、电力、冶金、石油、化工、煤炭、食品等行业。适用于液体、浆液、带蒸汽液体以及低介电常数介质、带搅拌的储罐和过程容器以及固体料仓。
它应用这么多，那么它的原理到底是什么呢？
雷达液位计啊，它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。
雷达液位计对化工机电有什么用处呢？这就得看它的特点了。
雷达液位计具有以下六点特点:
1、通用性:可测量液位及料位，可满足不同温度、压力、介质的测量要求。
2、免维护:测量过程无可动部件，不存在机械部件损坏问题，不需要过多维护。
3、准确:测量多样化，使测量准确，测量不受环境变化影响，稳定性。
4、不受真空、烟尘、蒸汽、惰雷达液位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。所以能在化工行业常被使用到。
好啦，关于这个可爱的“小人”身上藏了这么多好处就讲到这里啦，导波雷达液位计对工业行业的这些好处，你get了吗？
特殊工况定制解决方案
高温熔体（>400℃）测量采用水冷法兰（流量2m³/h），波导延伸管耐温800℃。强粘附性介质使用自清洁天线，维护周期延长至6个月。卫生型设计符合3A标准，Tri-Clamp接口表面粗糙度Ra<0.8μm。最新蓝宝石透波窗口可测ε<1.4介质。
罗斯蒙特 5300 系列
性能的导波雷达液位与界面变送器
n 直接切换技术提供的测量能力与性
n 引入的诊断和 PlantWeb™ 功能，使工厂的可用性提高
n 经认，符合 IEC 61508，是 SIL2 应用的理想选择
n 坚固耐用的模块化设计降低成本并提高性
n 的性能与精度可以提高生产能力与产品质量
n MultiVariable™ 变送器减少了仪表和过程开孔的数量
n 智能电流接口改善了 EMC 性能，并提高了性
n 预测性维护以及轻松的故障检修可降低运行成本
n 功能强大、易于使用的组态工具和无缝工厂设备集成可降低启动成本
5300 系列的特
性能更优，适用于更多应用
n 适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用
n 实现多方面，其中包括过程容器、控制和，是Zui具挑战性的应用场合也能妥善处理，十分
n 可广泛选择材料、过程连接件、导波杆类型和配件
n 通过多种选项，您可以找到Zui适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件
n 动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301FA1C1N4AE00208BCI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1C1N4AEXBBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1C1N4AE00309BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301FA1C1N4AE00704BBI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1P1N4AE00309BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302FA1S1V4AE00208BBI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302FA1P1N4AE00300BCI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1P1N4AE00310BCE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1S1V4AE00208BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1P1N4AE00300BCE5M1P1C1 (C/O. SWEDEN)
家里或者工厂的水箱水位管理是不是让你头疼？传统方式不仅麻烦，还容易出错。今天给大家分享一个省心又靠谱的小帮手，投入式液位变送器。
这种静压式的水位计，专门用来监测消防水箱、储水池等地方的液位高度。安装简单，直接放入水中就行，不需要复杂的操作。4-20ma信号输出，数据稳定，哪怕环境潮湿也不怕。
对于需要长期监测的地方，它的耐用性真的很不错。外壳采用防腐蚀材料，能适应各种水质和环境。而且灵敏度高，即使水位变化很小也能及时捕捉到。
说到性价比，这款探头真的让人满意。市面上类似功能的产品价格普遍偏高，但这款只要120左右就能拿下，关键是质量一点都不含糊。来自速讯仪表官方店，物流速度快，服务也很贴心。
如果你正在找一款的液位计探头，不妨试试这款投入式液位变送器。相信它会让你的水位管理变得更轻松！
想了解更多细节的话，可以去速讯仪表官方店看看哦，说不定还有更多适合你的选择呢。
