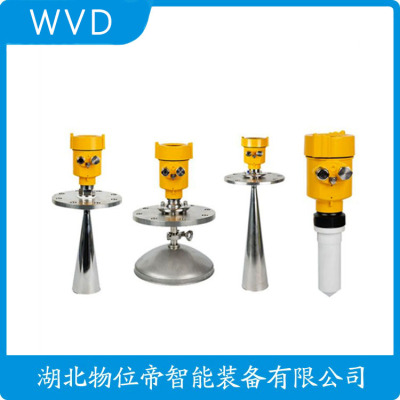

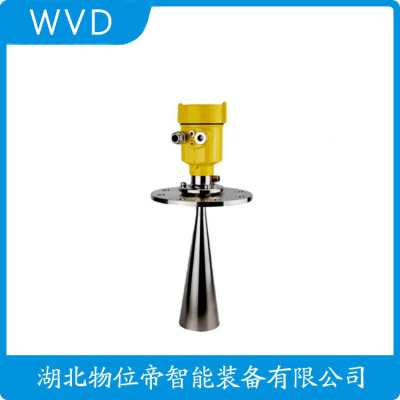

FLT9110-YTP-T3G3B1ADA0H100000雷达物位计促销
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
雷达物位计作为一种常见的物位仪表产品，经常用于对各种金属、非金属容器或管道内的液体、浆料及颗粒料的物位测量。按照雷达物位计的工作方式进行划分，有接触式和非接触式两种雷达物位计。与接触式雷达物位计相比，非接触式雷达物位计是近年来发展快的一种测量仪器，它具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素影响等优点。按照微波的波形，非接触式雷达物位计又可分为脉冲雷达物位计和调频连续波雷达物位计。而接触式雷达物位计主要有导波雷达物位计，下面就结合这几种常见雷达物位计谈谈他们的原理和应用。FMCW雷达用120GHZ作为测量基频（载频），完成一次线性扫描，信号发射后，经过一定的时间延迟后，接收到回波信号。在线性扫频中产生的时间差，与物位距离呈正比例，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，比较高和比较陡的视频谱信号为有用信号。
雷达物位计具有测量、性能稳定、性高、维护简便、适用范围广等优点，其应用范围广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等行业，适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。矿用雷达料位计是过程控制自动化领域十分重要的连续控制物位仪表，主要用于工矿业生产中料位的测量。采用的雷达测量技术的雷达料位计，在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣工况下的优势尤为明显。矿用本安型雷达物位传感器用于煤矿煤仓测量的一款本质型的物位传感器，现场显示并产生信号传给上位机或者综合控制站，以达到及时准确的判定和控制料仓情况。雷达料位计的测量原理和雷达液位计以及雷达水位计的测量原理是一样的，只不过它们的测量的介质不一样，应用的环境也不一样。测量原理
雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。雷达物位计是过程控制自动化领域中重要的连续控制物位仪表，主要用于测量工业生产中的料位。采用的雷达测量技术，在搅拌、高温、大蒸汽、强腐蚀性介质、罐内易结疤等恶劣工况下具有明显优势。矿用本安型雷达物位仪采用调频连续波技术即发射一个频率被线性调制的微波连续信号，频率呈线性上升。所接收到的回波信号频率也是呈线性上升的。两者的频率差将比例于发射目标的距离。
煤安雷达料位计，矿用本安型雷达物位仪主要应用于以下行业:
1、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
2、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
3、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
4、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........雷达料位计对于粉煤灰料位测量具有:强粉尘、高漂浮性、低介电常数、大量程、不规则料面等特点。针对粉煤灰测量的汇总之前仪表测量出现的问题研发出了26G高频雷达料位计SAIPU-RD8000，具有两种天线形式，喇叭口天线(加防尘罩或加吹扫装置)和抛物面天线。它具有频率高(穿透性强)、发射角小(信号集中)、量程大(大70米)、防尘(喇叭口天线加防尘罩或吹扫、抛物面天线本身带防尘性)、非接触式测量、带有瞄准器和仪表轻便等特点，从而了对粉煤灰测量的稳定。
德国VEGA导波雷达液位计
雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
通过天线系统发射并接收能量很低的短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和高精度的测量。即使工况比较复杂的情况下，存在虚假回波，用*微处理技术和调试软件也可以准确的分析出物位的回波。天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，精度可达到毫米级。
德国VEGA导波雷达液位计
智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
可更换杆12毫米的基本型式
氨气应用同轴版21.3毫米
同轴型21.3毫米单孔
同轴型21.3毫米多孔
同轴型42.2毫米多孔
可交换杆8毫米
可交换杆12毫米
重力重交换电缆2毫米
重力重交换电缆4毫米
以中心重量为基准的可更换电缆2毫米
以中心重量为基准的可更换电缆4毫米
无重量可互换电缆4毫米
可更换的PFA涂层电缆4毫米，无涂层
系列:E+H质量流量计，E+H电磁流量计，E+H涡街流量计，E+H雷达液位计，ABB电磁流量计，科隆电磁流量计，横河电磁流量计，横河涡街流量计，艾默生质量流量计，，VEGA雷达液位计，VEGA导播雷达，罗斯蒙特3051压力变送器，横河EJA压力变送器，罗斯蒙特475手操器，
国产系列:电磁流量计，涡街流量计，雷达液位计，超声波液位计，孔板流量计
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种）质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。
一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
1、能耗低。信号能量小，为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位；另外由于导波雷达耗能小，供电回路不是单独的交流供电，从而大大节省了安装费用。
2、信号在传输中不受介质波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
3、介质介电常数的变化对测量性能影响不大，导波雷达和常规雷达一样，采用传输时间来测量介质液位，信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别，普通雷达需考虑介质的影响，比较难辨识真正的液位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。
4、介质密度的变化不影响测量，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
5、雾气和泡沫不影响测量，由于电磁波不通过空间传播，因而雾气不会引起信号的衰减，泡沫也不会对信号进行散射而损失能量。
