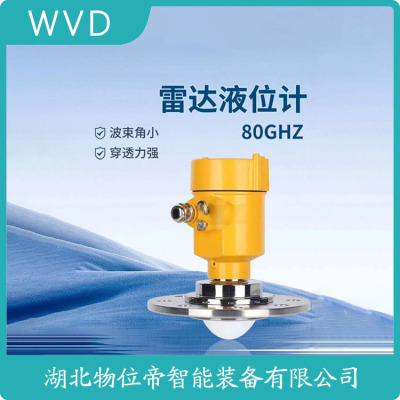

RDAR830K雷达液位计工厂

　　RDAR830K雷达液位计工厂

　　通信协议与系统集成能力

　　支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。

　　由发送器将脉冲发生器生成的一串脉冲信号通过天线发出，经液面反射后由接收器接收，再将信号传给计时器，从计时器得到脉冲的往返时间t。用这种方法测量的大难点在于地测量时间t，这是由于雷达波的传播速度快，还有对液位测量精度的要求造成的。通过公式（1）可知，液位变化1mm，微波运行时间变化6ps。微波脉冲法通过采样处理将测量时间延伸至us级，由此来测量微波运行时间。

　　微波脉冲法制造成本低，精度相对较低，多应用于工业级雷达液位计。

　　连续调频法采用线形调制的高频信号提高所发射信号的频率。由于在信号传播中延迟了时间，改变了信号的频率。返回信号的频率低于发出信号的频率，一般相差几kHz。发射波与接收波送入混频器测出频率差△f，△f与被测距离d成线性关系，这样就将雷达波的往返t转换成了可测量的频率信号△f。其基本原理如图3所示。

　　(雷达液位计导波雷达液位计)

　　不收罐壁形状影响，尤其适合狭小空间测量

　　不收液体密度、固体疏松程度的影响

　　介电常数测量能力er≥1.4

　　超大量程30米，精度0.1级，带现场显示模块

　　二线制，24vdc，回路供电

　　4-20ma/hart输出，信号可实现远距离传输

　　空高-料高通过设置可以自由切换

　　软件实现储罐界面集中显示，轻松完成现场调试和检测

　　1.狭小空间液位测量

　　2.高粉尘储罐料位测量

　　3.内浮顶油料库液位测量

　　4.带搅拌反应釜液位测量

　　5.分层界面液位测量

　　1.探头远离出料口和进料口，在整个量程范围内不碰壁

　　2.仪表应安装在料仓直径的1/4处

　　3.容器底部是锥形的，传感器可以安装罐顶

　　(雷达液位计导波雷达液位计)

　　±0.1%量程上限/12个月

　　(雷达液位计导波雷达液位计)

　　2、可以在真空中测量可以测量介质常数>1.8的介质，测量范围可达35m；

　　3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；

　　4、非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；

　　5、不受噪音、蒸汽、粉尘、真空等工况影响；

　　6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；

　　7、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；

　　8、调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。

　　(雷达液位计导波雷达液位计)

　　13、当储罐制造材料的介电常数小于7，如纤维强化玻璃、聚乙烯、聚丙烯或无铅玻璃等，且壁厚适中时可安装于储罐外部。

　　14、若介质储罐为球形容器时，应采用导波管或旁通管方式安装，这样可以消除由容器形状所带来的多重回波的干扰，提高信噪比。

　　15、在测量介电常数较小的介质（如液化气、汽油，柴油、变压器油的等）时，因这些介质会对微波产生相对较大的衰减，为提高反射能量以确保测量精度，也应该用导波管方式安装。

　　16、选择好安装位置后，安装椎体天线的安装垂直偏差小于±1度。

　　17、安装时注意不要碰坏天线

　　18、安装在室外时，要给液位变送器安装保护盖，以防日照和雨淋。

　　(雷达液位计导波雷达液位计)

　　下列属于阴性植物的是（）["桂花","梅花","秋海棠","都不是"]

　　2013年4月8日，英国前首相撒切尔夫人去世，她1979年上任后，在经济上推行新自由主义，促使英国走向市场经济。下列对新自由主义的看法正确的是（）。    ①坚持市场信息和竞争市场假设    ②主张加强国家金融监管    ③强调社会保障和社会公平    ④认为私有制是市场经济的唯一基础["①②","①④","②③","②④"]

　　使用伺服液位计测量储罐的液位，若罐高设为16米，上停止位设为12米，bottom设为300mm，当将储罐中的料清空后，液位计显示的值为多少（）["0","300mm","大于0，但小于300mm","大于300mm"]

　　（）山谷风是指在山区，山坡和周围空气受热不同而形成的，以一天为周期随昼夜交替而改变风向的风。["焚风","季风","山谷风","海陆风"]

　　关于鼻用激素首过代谢率、生物利用度和性的理念正确的是（）。["首过代谢率、生物利用度与性不等同","物性要经过动物试验、临床研究和大量实际应用来验","临床研究和大量实际应用表明，雷诺考特的不良反应发生率与安慰剂相似，长期使用未见全身副作用","都对"]

　　Saab雷达液位计导波管下面的反射板距罐底高度为300mm，因此，当显示液位值10米时，罐内实际液位为（）。

　　了解更多关于:高频智能雷达液位计，雷达液位计cad符号，雷达液位计可以测量泡沫，雷达液位计排名，雷达液位计死去，脉冲式雷达液位计，雷达液位计导播管，超声波液位计与雷达液位计无别，rosemount雷达液位计5400，深圳雷达液位计，雷达液位计 几线，雷达液位计防挂水，雷达智能液位计，卫生型雷达液位计，雷达液位计卡死，雷达液位计高多少温度，爱默生雷达液位计，科隆雷达液位计代理商，雷达 液位计 英语，罗斯蒙特雷达式液位计

　　Magnetrol麦格纳邱液位设备  700系列高性能导波雷达液位计 704、705、706

　　常用型号:

　　705-510a-110/7mr-a110-120 :

　　705-510A-110/7MA-A110-181:

　　705-51AA-110/7MS-A578-120 :

　　705-510A-110/7MS-A578-120:

　　705-510A-110/7MA-A110-110

　　正常货期:货期 8-10周，急需货期现货可以联系店主安排调货

　　Eclipse增强型705是采用具有性的导波雷达（GWR）技术，两线制， 24VDC回路供电的液位变送器。这个单一的变送器可以用于类型的探杆，并提供更强的性，正如SFF=91％的失效系数所表现的，允许它在SIL 3回路中使用。

　　Eclipse 705系列高性能导波雷达液位计

　　ECLIPSE导波雷达液位计的设计提供了远远超过许多传统技术的测量性能。该产品在工业上首次采用了的***外壳设计，它是把接线室和电子线路室分别安装在同一个平面上，***优化的倾斜角度更方便接线、组态和观察显示。

　　ECLIPSE 705变送器支持FDT/DTM标准与PACTware?PC端软件可以允许额外的配置和灵活的故障排除。

　　技术

　　导波雷达

　　Eclipse 705系列高性能导波雷达液位计

　　低功耗脉冲雷达 结合了时域反射原理 、等效采样（ETS）与现代化低功率电路等技术。这些原理与科技的集成创造了高速导波雷达 液位计。电磁脉冲通过导波管传播，它聚焦于能量，并产生比非接触式雷达更有效的系统。

　　可测量低介电常数介质（εr ≥ 1.4）

　　容积输出

　　连接/拆卸探杆轴套

　　可在蒸汽工况中使用及忽视泡沫

　　IS, XP与非易燃认

　　忽视挂料

　　原理

　　ECLIPSE导波雷达变送器是基于TDR技术。（时域反射原理）TDR利用导波（探杆）传播电磁脉冲信号。当脉冲到达介电常数高于其行进的空气（εr= 1）的液体表面时，一部分脉冲被反射。通过超高速计时电路来***测量信号传输的时间，从而实现对液位（固体料位）的***测量 更多导波雷达产品

　　Magnetrol主要产品:

　　1、MAGNETROL液位计

　　2、MAGNETROL变送器

　　3、MAGNETROL液位开关

　　4、MAGNETROL浮筒液位变送器

　　5、MAGNETROL磁浮子液位计

　　6、MAGNETROL热式气体质量流量计

　　7、MAGNETROL浮球液位开关

　　8、MAGNETROL超声波液位计

　　9、MAGNETROL液位变送器

　　Magnetrol型号产品名称型号

　　MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050 磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050

　　MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800 磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800

　　09-5129-001 | Magnetrol Sensor Amp Bd 传感器09-5129-001

　　09-5129/09-5126 | Magnetrol 2-bd Assembly09-5129/09-5126

　　Magnetrol XC35-1S40-CDHXC35-1S40-CDH

　　Magnetrol F10-1D22HM7F10-1D22HM7

　　Magnetrol F-XB73-4S30-BDQF-XB73-4S30-BDQ

　　Magnetrol F-C35-PS40-CDAF-C35-PS40-CDA

　　Magnetrol B35-PB30-FNAB35-PB30-FNA

　　870-102-00 | Magnetrol Pcb870-102-00

　　09-5131-001 | Magnetrol Pcb09-5131-001

　　810-0205-D01 | Magnetrol Level Switch Probe810-0205-D01

　　09-5125-001 | Magnetrol Control Board09-5125-001

　　345-3442-100 | Magnetrol Ultrasonic Xmotor345-3442-100

　　030-2409/2407 | Magnetrol 2-bd Assembly030-2409/2407

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7P1D5MDXNF91 G1/1000 H4050

　　2MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7E1B5MDXNF91 E1/800 H1800

　　Magnetrol浮子X4M1-AD1A-REAA-1111FY1212B080

　　Orion lnstuments浮球开关F9K-2400-070

　　Magnetrol浮球开关910-WMH2-010

　　Magnetrol液位计705-510A-110

　　Magnetrol传感器705-510A-100-WH

　　Magnetrol浮球式位面开MODEL:910-WMH2-010 SERIAL:43040-O1

　　Magnetrol液位开关B75-1B20-FAD

　　Magnetrol导波雷达液位计7MS-A118-125-WH

　　Magnetrol导波雷达液位计7MR-A110-116/704-511A-1400-1M

　　Magnetrol导波雷达液位计传感器705-510A-110-WH

　　Magnetrol导波雷达液位计7MS-A118-1260-1M/705-510A-210

　　Magnetrol液位计705-510A-110/7MS-A118-350TK

　　Magnetrol导波雷达变送器705-510A-A10/7MD-A11N-130

　　Magnetrol开关组件089-7401-110

　　Magnetrol流量变送器TA2-A1BO-131

　　Magnetrol流量变送器TMR-A23A-018

　　Magnetrol流量变送器TA2-A1BO-131/TMR-A23A-018

　　Magnetrol流量变送器TA2-01B1-130

　　Magnetrol液位变送器E3B-KG3A-H1C

　　Magnetrol液位变送器E3A-PG3C-H11

　　Magnetrol液位变送器E3F-KQ4C-H1F

　　Magnetrol液位变送器705-510A-110

　　Magnetrol液位装置089-8301-002

　　Magnetrol雷达液位计R82-510A-011

　　Magnetrol雷达液位计RAA-A440-100

　　Magnetrol磁翻板液位计2M1-AC1A-ACAA-1111-1N1BA2B-320

　　Magnetrol液位开关T31-002N-BOB

　　MAGNETROL水流开关F50-1A2C-CKP

　　Magnetrol液位开关T35-O02N-BOB

　　Magnetrol液位开关962-50AO-010

　　Magnetrol液位开关B4O-5C20-FAM

　　Magnetrol液位开关B40-5C20-R1M

　　Magnetrol液位开关B40-1B6O-R1M

　　Magnetrol液位开关335-AA1A-G5P

　　Magnetrol液位开关 355-510A-10B

　　Magnetrol液位开关C29-1B20-CLA

　　Magnetrol液位开关T20-1B2A-BKP

　　Magnetrol液位开关T31-002N-BOB

　　Magnetrol液位开关T31-004A-A4P

　　Magnetrol液位开关T35-002N-B01

　　Magnetrol液位开关TD2-8D00-0G1

　　美国MAGNETRO变送器706

　　美国MAGNETROL开关

　　美国MAGNETROL开关A10系列

　　美国MAGNETROL流量计

　　美国MAGNETROL流量开关F10

　　美国MAGNETROL指示器

　　Magnetrol流量开关TD2-8D01-OCO/TMC-A240-015

　　Magnetrol雷达液位计705-510A-110/7MA-A11

　　0-180

　　Magnetrol开关组件CDD（89-7401-124）Magnetrol,585593-03-001

　　Magnetrol液位计XT35-O02N BOB #1

　　Magnetrol浮球液位开关B73-1B30-BAR SN:596842-06-001

　　Magnetrol液位开关961-50AO-010/9A1-A11A-008

　　Magnetrol电路板Z31-2844-001

　　Magnetrol液位开关B73-2B30 585847-02-002

　　Magnetrol水洗流量开关XTD1-2D0O-OCO/TMD-A110-008 sn.6190

　　Magnetrol.C29-1N40-BCC NO608867-01-001

　　Magnetrol液位开关089-7401-200/DPDT

　　Magnetrol开关组件FDD（89-7401-097）Magnetrol,585593-02-005

　　Magnetrol开关组件BDR（89-7401-097）Magnetrol,585593-08-008

　　Magnetrol开关组件FDM（89-7401-098）Magnetrol,585593-06-001

　　Magnetrol液位开关B72-1B2O-FAR NO:588897-16-001

　　Magnetrol液位计705-510A-110/7MA-A110-080

　　Magnetrol雷达液位计704-511A-140/7MR-A118-116

　　Magnetrol导波雷达液位变送器704-511A-140/7MR-A118-106

　　Magnetrol水位变送器NO.705-510-110

　　Magnetrol导波雷达液位计（含不锈钢测量筒）705-510A-110&7MF

　　Magnetrol.K35-2B30-BNB NO 598354-01-002

　　Magnetrol流量开关F50-1B2F-FNT

　　Magnetrol液位开关NO B40-5C20-R1M 2085PSI SN.618908-14-O（

　　Magnetrol雷达液位计705-510A-110 7MS-A118-125 XS31-4C2B-（

　　MAGNETROL液位开关

　　MAGNETROL开关TD2-8DOO-OG2/TMC-A110-005

　　RDAR830K雷达液位计工厂

　　测量原理   通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。   变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高，反射强度越大。

　　导波雷达技术的优势高度、的直接液位测量，无需对变化的过程条件（如密度、导电性、粘度、pH、温度和压力）进行补偿。无活动部件、无需重新标定，将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐，而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险

　　高度的应用灵活性

　　5300 系列的特性能更优，适用于更多应用；适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用；实现多方面，其中包括过程容器、控制和，即使是具挑战性的应用场合也能妥善处理，十分；可广泛选择材料、过程连接件、导波杆类型和配件；通过多种选项，您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件；动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。

　　佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性；能够将单管导波杆用于长测量范围、障碍物和低介电常数场合，确保在更多应用（如粘性介质）中具有性；对于具有挑战性的应用场合（如塑料颗粒和易沸腾的烃类产品），导波杆末端探测提供备份功能；智能电流接口具有更稳定的微波和 EMI 性能，可使外部干扰造成的影响小。

　　设计坚固，性高无与伦比的重型导波杆解决方案具有多层保护，可用于端温度和端压力；回波逻辑和智能软件功能具有更佳的能力，可跟踪表面，检测整个容器的状况；防溢罐保护和集成系统 SIL3 适用性均经过第三方认；电子部件和电缆连接位于单独的隔室中，操作更，并且更能受潮；带有验反射器，可轻松验变送器，检测高液位条件；

　　技术规格液体和半液体液位，和/ 或液体/ 液体界面，或固体物位；5301 型用于液位或全浸没界面测量；5302 型用于液位和界面测量；5303 型用于固体物位测量；微波输出功率额定 300 μW，大 45 mW；湿度0 - 100％ 相对湿度；启动时间小于 40 秒；输出:两线制， 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上，符合 HART 协议的主机都可调用。HART 信号可用于多站模式。

　　欣   生MT5000导波管雷达液位变送器       导波雷达物位计0.6~61米       0.075%4~20mA（mA）        DC24V

　　MT5000导波管雷达液位变送器

　　概述

　　MT5000导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或Honeywell DE协议进行通讯。

　　主要技术参数

　　测量范围:0.6~30.5m；0.6~61m

　　度:&plun;5mm

　　分 辨 率:&plun;1.6mm

　　显示单位:在现场可选择毫米mm、厘米cm、米m或%等工程单位

　　工作电源:13.5-36VDC，两线制

　　介质介电常数:单杆:小1.3min.

　　双杆:小1.7min.

　　介质粘度:1500cp

　　材质:壳体:铸铝

　　传感器:316L  316L SS,

　　过程连接:单杆式、单缆式:DN25，PN4.0

　　双杆式、双缆式:DN50，PN4.0

　　旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准 如、HGJ、GB、ANSI等可注明。

　　高温型:DN65，PN4.0

　　护管型:DN50，PN4.0

　　卫生型:卫生快装卡箍DN50

　　认 :FM，CSA，CENELEC

　　隔爆型:ExdII6

　　本安型:ExiaIIBT6

　　护等级:IP67

　　探杆的测量盲区

　　型号规格

　　外形和安装尺寸

　　概述

　　蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。

　　汽包液位测量的现状

　　目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。

　　1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。

　　2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。

　　3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。

　　综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。

　　导波雷达液位计测量原理及特点

　　1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

　　2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。

　　3. 导波雷达液位计的选型及安装要求

　　选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。

　　安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。

　　导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。

　　4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。

　　导波雷达液位计在汽包液位计测量案例

　　在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。

　　三种仪表测量数据比较

　　总结

　　带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。

　　智能雷达水位计基于时间测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。

　　智能雷达水位计，是工业测距雷达在水位测量领域的应用，实现了水位计向高精度（毫米级），大量程(35米)，高，安装简便，免维护的技术跨越。

　　智能雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。

　　导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）

　　式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。

　　根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:

　　物料高度:L=E-D （2）

　　输出电流:Io=4+L×16/E （3）

　　式中:L为物料高度；E为量程。

　　导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:

　　（1）介电常数较低的介质位于上部。

　　（2）两种液体的介电差异不低于10。

　　（3）上层介质的介电常数是已知的，该参数可在现场确定。

　　（4）上层介质的大厚度取决于其介电常数。

　　（5）上层介电常数下限＜3，下层介电常数上限＞20。

　　（6）可同时进行液位测量和界面测量。

　　导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:

　　（1）无可活动机械部件，维护成本低。

　　（2）安装方便，支持罐顶安装或旁路管顶部安装。

　　（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。

　　（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。

　　（5）适用于高温、低温、蒸汽和高压场合。

　　导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。

　　嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。

　　RDAR830K雷达液位计工厂

　　导波雷达液位变送器

　　规范书

　　西北电力设计院

　　2010年8月

　　目录

　　1. 总则

　　2. 技术要求

　　2.1设备运行环境条件:

　　2.2规范和标准

　　2.3 设备规范

　　3.供货范围

　　4.备品备件

　　5.对卖方（代理商）的资格及资信要求

　　6.工程技术服务

　　7.包装运输

　　8.资料交换要求

　　1. 总则

　　1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。

　　1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。

　　1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。

　　1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。

　　1.5  卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。

　　1.6投标书及合同规定的文件,均应使用单位制(SI)。

　　1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

　　1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。

　　2.0  技术要求

　　2.1设备运行环境条件:

　　多年平均气压                1010.4hpa

　　多年平均气温                26.7℃

　　端高气温                36℃

　　端气温                18.8℃

　　多年平均相对湿度            84%

　　地震设防烈度 :              8度

　　安装地点:                  室内

　　规范和标准

　　本规范书中涉及的规范、 标准均应为版本,如卖方使用本

　　规范以外的规范和标准，应征得买方的同意。

　　引用的规范和标准如下:

　　美国防火协会（NFPA）

　　ANSI/NFPA    70             国家电气规范

　　ANSI/NFPA    496            电气设备外壳的净化和密封

　　美国电气和电子工程师协会（IEEE）

　　ANSI/IEEE    472         冲击电压承受能力导则（SWC）

　　UL 508                  工业控制设备

　　UL 913                  用于等级I/II/III、区域1的危险场所的本安设备及其相关设备

　　IEC 电工委员会

　　IEC 60348               电气测量设备的要求（78）

　　IEC 60529               外壳防护等级（IP码）（EQV）

　　FM 工厂互

　　FM Class No.3610        用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备

　　FM Class No.3611        用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备

　　FM Class No.3615        防爆型电气设备的一般要求

　　2.3 设备规范

　　2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。

　　2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。

　　2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。

　　2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。

　　2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。

　　2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。

　　2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
