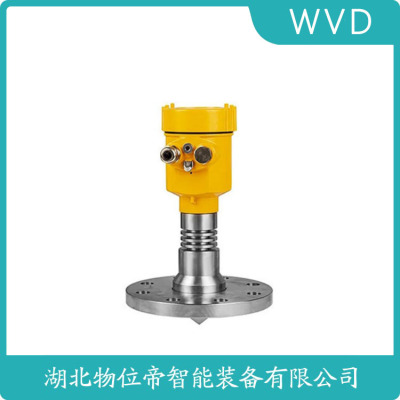

SUP-WSR200-A08B2LLNXTQ101HY雷达液位计

　　SUP-WSR200-A08B2LLNXTQ101HY雷达液位计

　　特殊工况下的定制化解决方案

　　强腐蚀环境选用聚四氟乙烯（PTFE）天线，耐98%硫酸腐蚀。搅拌容器采用偏心安装避开涡流，或选用5°偏焦天线穿透泡沫。某制药企业生物反应器使用卫生型雷达，Tri-Clamp法兰满足3A认证，表面粗糙度Ra≤0.8μm。超低温LNG储罐（-162℃）需特殊低温电子元件，保持-196℃下的工作稳定性。最新研发的微波开关矩阵系统，可单台雷达监控8个分仓，成本降低70%。

　　SON65.XXBASVDMX（此系列量程液体0.8...45米/固体0.8...25米，温度-40℃...80℃,压力-0.2...0.5bar）FLEX61.XXCGD2HAMAX（此系列量程线缆可测范围0...32米，探杆可测0...4米，温度-40℃...150℃,压力-1...40bar）

　　FLEX62.XXAGDIHDMX  （此系列量程线缆可测范围0...60米，探杆可测0...6米，温度-40℃...150℃,压力-1...40bar）

　　SUP-WSR200-A08B2LLNXTQ101HY雷达液位计

　　请预留的安装空间。请避免强烈震动的安装场合。

　　为确保、便利及地安装本仪表，请遵循以下安装指导!

　　<  安装指导

　　<  典型的错误安装:

　　不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命

　　注:①    正确     ②    错误

　　仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。

　　SUP-WSR200-A08B2LLNXTQ101HY雷达液位计

　　VEGA物位计，威格物位计VEGA分析仪，威格分析仪

　　VEGA雷达物位计，威格雷达物位计

　　VEGA导波雷达液位计，威格导波雷达液位计

　　VEGA差压变送器，威格差压变送器

　　VEGA辐射测量液位计，威格辐射测量液位计

　　威格雷达液位计在工业领域有着广泛的应用，顾名思义，雷达液位计就是通过发射雷达信号来测量介质液位的一种仪器，因为的测量方式，雷达液位计可以在各种工况环境下进行液位的测量，是一些端恶劣工况，VEGA的雷达液位仪表穿透力强，几乎可以测量的介质，还可以透过粉尘、蒸汽、泡沫等附着物来直达介质的液位，实现液位的测量。雷达液位计测量量程大，量程可达100米以上。在化工生产中，化工储罐的多样性，导致液位计的类型多样性，常见的有雷达液位计、伺服液位计、浮子液位计、外贴式呐波液位计等等。由于化工物料本身的易燃易爆及有毒性，受环境温度的影响较大，物料本身的性，无论采取哪种的测量方式都要求仪表在测量的过程中要保障测量的准确性及故障率低。

　　1．显示／按键2．上位机调试

　　3．HART手持编程器

　　<  显示/按键

　　通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。

　　< 上位机调试  通过HART与上位机相连

　　①  RS232接口或USB接口

　　②  RBRD1X

　　<  安装前的准备请注意以下事项，以确保仪表能正确安装:

　　请预留的安装空间。

　　请避免强烈震动的安装场合。

　　为确保、便利及地安装本仪表，请遵循以下安装指导!

　　<  安装指导

　　<  典型的错误安装:

　　当罐中有障碍物影响测量时，要加装反射板才能正常测量。

　　注:①    正确     ②    错误

　　(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。

　　RS485／Modbus 供电电缆应使用屏蔽电缆线。

　　电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。

　　VEGASON64、VEGASON65、VEGASON66可以通过万向节安装对准介质表面。 对于VEGASON64…66可以有四种不同的安装类型:VEGAA型:一体式，发兰型

　　VEGA型:一体式，安装万向节

　　VEGAC型:分体式，安装万向节

　　VEGAD型:分体式，螺纹安装

　　PULS61.XXAGPHAMXX（此系列量程0...20米，温度:-40℃...80℃，压力-1...30bar）

　　• 独立端子接线腔保护主要电子部件德国E+H雷达物位计技术调试

　　• 在现场或控制室中进行的菜单引导式仪表调试，简单数步操作即可

　　• 全中文显示，降低了因错误或模糊理解而产生问题的使用风险

　　• 直接现场访问功能参数

　　• 仪表内置简明操作指南

　　物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器，美国EMA流量传感器。微信公众平台:西安宏略贸易有限公司。E+H代理商，*VEGA,德国E+H,。水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10,FMU40等；压力变送器:PMP11，PMC11,PMC131等现货。SON61，FLEX81(61),PSSR68，PSWL61，PULS69*。

　　PMP41-RE23P2J11G1SON65.XXAFPVDMXX

　　VEGA SWING61.CAICVXMNXF

　　PMC45-RE11F1A1AG1

　　PMC45-RE11F2B1AG1

　　PMC531-D50A2P6G1GT  0-1MP

　　PMC534-11FA2P6F10T  0-100KP

　　应用:高温环境测量块料或颗粒测量范围:30米

　　过程连接:法兰

　　介质温度:-40～500℃

　　过程压力:常压

　　精      度:±5mm

　　重 复 性:±2mm

　　频率范围:26GHz

　　防爆等级:Exd ⅡC T4 Gb

　　防护等级:IP67

　　信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
