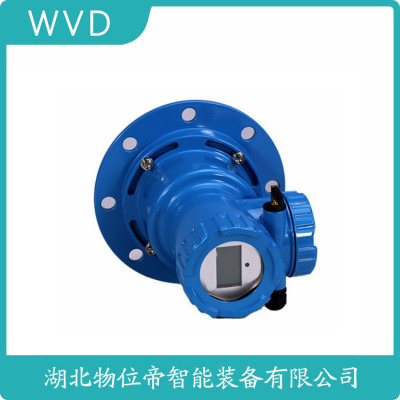

FLT9225WICCS1SWY4PLLM2CW1雷达料位计生产

　　FLT9225WICCS1SWY4PLLM2CW1雷达料位计生产

　　德尔信DX-DB       杆式液位变送器0-25m       0.2不锈钢 四氟乙烯       24v4-20（mA）        各种液体                         导波雷达连续物位仪表，产品适用于大多数应用场合的连续测量。仪表广泛用于工业和民用现场化工、石油等，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无要求，可测液位、界位油水分离等。仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。

　　性能

　　性能                       传感器材质:

　　电源:                               316SS-316不锈钢

　　两线制标准24VDC                   TFE-特氟隆

　　（11.5～36VDC）                   PFA-聚氟代丙烯酸酯

　　输出:                               FEP-聚四氟乙烯

　　4-20mA                            CS-碳钢

　　环境温度:                           陶瓷

　　-40～70℃                   外壳防护:

　　介质温度:                          IP66

　　－185～280℃，              防爆区域等级:

　　260℃以上，向公司查询          电缆和传感元件

　　负载:                          在1区、2区组别本质。

　　24VDC@625Ω                     两线制的电子单元

　　响应时间:                          在1区Ⅰ、Ⅱ、Ⅲ级C、D、E、F、G组本质

　　标准:20毫秒                    在1区Ⅰ级A、B、C、D组为防爆型（分体式）

　　可选:0～30秒可调               在1区Ⅱ级E、F、G组和Ⅲ级为防粉尘燃烧型

　　:                             在2区Ⅰ级A、B、C、D组为非燃烧型。

　　标准条件下±0.5%            传感器安装:

　　负载影响:                          NPT螺纹（标准）

　　0-负载变化0.2%              公制法兰及ANSI法兰（可选）

　　YLPS60导波雷达液位计，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。

　　导波雷达液位计工作原理:

　　导波液位计雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。

　　烨立导波雷达液位计主要参数:

　　（1）测量对象:小介电常数的液体

　　（2）测量范围: 0～6m（杆式）、0～30m（缆式）；

　　（3）过程连接:法兰DN50，DN80，DN100，DN150；

　　（4）介质温度:-40～250℃；

　　（5）过程压力: -0.1～2.0MPa；

　　（6）工作频率: 100MHz～1.8GHz；

　　（7）测量精度: ±10mm；

　　（8）分辨率: 1mm；

　　（9）采样: 回波采样54次/s；

　　（10）输出电流信号:4～20mA+ HART通讯协议；

　　（11）电源: 24VDC(±10%)纹波电压:1Vpp；

　　（12）耗电量: max22.5mA ；

　　（13）外壳防护等级:IP68；

　　（14）防爆等级:EXiaIICT6 ；

　　（15）两线制接线:仪表供电和信号输出共用一根两芯电缆；

　　（16）电缆入口:M20×1.5(电缆直径5～9mm)

　　经济性分析与选型建议

　　80GHz雷达价格是26GHz的1.5-2倍，但在低ε介质中可减少50%无效采购。某电厂案例显示，替换差压变送器后年维护成本从3万降至5000元。四线制分体设计节省电缆，300米传输仅需0.5mm²线径。无线版本免除布线，但需5年更换电池（典型功耗18mW）。行业数据显示投资回报期平均1.8年，主要来自减少的停机损失。

　　罗斯蒙特 3300 在众多应用领域中，提供且的液位。 凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特 3300 系列通过一个变送器便能同时进行液位和界面两种测量。 3300 系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也能进行测量。 二线制连接确保了安装简便经济。 其特点包括:

　　高温和高压导波杆 用于要求高的液位测量领域。

　　多样的导波杆几乎可满足应用领域的需求。

　　多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。

　　直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。

　　简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。

　　几乎不受粉尘、蒸汽、干扰物的影响。

　　坚固的模块化结构降低了运行成本，提高了性。

　　易于集成于现有设备中。

　　外形尺寸图

　　温馨提示:将产品铭牌右下角的8位数字编号，输入到官网右上角查询框内，可查询到VEGA产品真伪(型号及出厂日期)。雷达液位计基本选型参数:测量范围、是否防爆、过程连接尺寸和材质、是否带显示模块。

　　德国VEGA Grieshaber KG公司由Bruno Grieshaber先生，创立于1959年，世界领先的液位测量和压力仪表供应商，过程工业测量技术世界领先，拥有雷达液位测量的顶尖技术，产品包括物位测量仪表、压力测量仪表和限位检测仪表，倚靠着德国高质量的精益制造，在石化、化工、冶金、能源、水处理等行业收获了佳的口碑。VEGA（威格）产品采用不同的测量原理，如超声波、导波雷达、电容、雷达、静压和振动叉型，用来测量不同的介质:液体、料位、物位、流量、固体、粉末、压力和气体等，适用于水处理行业，各工业行业的酸、碱和助剂的储罐，或者穿透塑料容器壁测量物位。

　　VEGA研发了易于安装和操作的测量技术，通过VEGA产品的控制和监视，让复杂的生产过程变得直观，模块化设计让产品维修、更换更为简便。VEGA产品广泛用于化学和制厂、食品工业、饮用水供应系统、污水处理厂、垃圾填埋场、采矿、发电、石油平台、船舶和飞机等，典型应用是水处理、泵站、雨水溢流池和监控水位。

　　1997年VEGA个推出了双线雷达传感器，即使在端粉尘产热和灌装噪音等困难的工艺条件下，也能的液位测量，这款产品使之成为雷达传感器领域市场领导者。VEGA在80多个国家有子公司和分销网络，仅在欧洲就分布在34个国家，北美和南美有10个国家，非洲、亚洲和澳大利亚有36个国家。

　　1989年，德国VEGA公司与天津市自动化仪表厂合资建立了“天津天威有限公司（Tianjin-VEGA Co. Ltd）”，并在上海、广州、成都设有分公司，现更名为“威格（中国）仪表有限公司”。

　　VEGA系列产品:

　　-VEGASON 61,62,63:超声波传感器用于持续性物位测量

　　-VEGAPULS 61,62,63,64,65,69:雷达传感器用于液体的持续性液位测量

　　-VEGAPULS WLS61:壳体能防淹没，雷达传感器用于水和废水的持续性液位测量

　　-VEGAPULS C11,C21,C22,C23用于连续测量物位的雷达传感器，适用于在保护方式要求高的简单应用中非接触测量物位

　　-VEGAPULS 11,21,31非接触式简易物位测量的理想的传感器，用于连续测量液位的雷达传感器

　　-VEGAFLEX 81,82,83,86:导波雷达 TDR-传感器用于持续性粒料物位测量

　　-VEGAVIB 61:振动物位计用于粒料测量

　　-VEGAVIB 62:带负荷线缆的振动物位计用于粒状粒料

　　-VEGAVIB 63:带加长管的振动物位计用于粒状粒料

　　-VEGACAP 62,63,64,65,66:电容式棒式电用于物位限测量

　　-VEGACAP 67:电容式高温型电，用于限位检测

　　-VEGACAP 69:电容式双棒电，用于限位检测

　　-VEGABAR 14:过程压力变送器，带陶瓷测量元件

　　-VEGABAR 17:过程压力变送器，带金属测量元件

　　-VEGABAR 81:带压力传导系统的压力变送器

　　-VEGABAR 82:压力变送器，带陶瓷测量元件规模尺寸的料仓

　　-VEGABAR 83:压力变送器，带金属测量元件

　　-VEGABAR 86:悬挂测压变换器 带CERTEC®测量单元

　　-VEGABAR 87:投入式压力变送器，带金属测量元件

　　-VEGASWING 51,61:振动液位计

　　-VEGASWING 63:振动液位计带加长管

　　-VEGASWING 66:振动式限位开关，用于测量限温度/压力下的液体介质

　　-VEGAWELL 52:带有陶瓷测量元件的悬挂式压力变送器

　　-VEGABOX 02:用于悬挂测压变换器的电气连接和通风

　　-VEGABOX 03:带通风过滤器的压力补偿壳体

　　-VEGATOR 111,112,121,122,141,142:单通道信号处理仪表，用于限位检测

　　-VEGATRENN 141,142,149,151,152:隔离和保护仪表，将本安型和非本安型电流回路分离

　　-VEGADIF 85:带金属测量膜片的差压变送器

　　-FIBERTRAC 32:用于连续测量物位和分离层的辐射传感器

　　-PLICSMOBILE T81:移动通信单元

　　-PLICSMOBILE B81:电池壳体

　　-PLICSMOBILE S81:太阳能电池组件

　　-CSB:带双面加装压力调节器

　　-CSS:带单面加装压力调节器

　　-PLICSCOM:显示和调整模块

　　-VEGADIS 81,82,176外部显示调整器

　　FLT9225WICCS1SWY4PLLM2CW1雷达料位计生产

　　导波雷达液位计

　　关键字:导波雷达液位计,液位计

　　HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

　　导波雷达液位计技术参数:

　　应    用:液体

　　测量范围:6米

　　过程连接:螺纹、法兰

　　过程温度:-40-250℃

　　过程压力:-0.1~2MPa

　　精    度:±3mm

　　频率范围: 100MHZ-1.8GHZ

　　防爆等级:Exib IIC T6 Gb

　　防护等级:IP67

　　信号输出:4—20mA/HART（两线）

　　导波雷达液位计特点说明:

　　特点:

　　1.可以测量介电常数大于等于1.4的介质。

　　2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　3.杆式雷达量程可以达到6米。

　　4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。

　　测量原理

　　产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速

　　因空罐的距离 E 已知，则物位 L 为: L=E-D

　　输出

　　通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。

　　测量范围:

　　F---- 测量范围

　　E---- 空罐距离

　　B---- 顶部盲区

　　K---- 探头到罐壁的距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳底部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　安装位置:

　　1.尽量远离出料口和进料口。

　　2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　3.建议安装在料仓直径的1/4处。

　　4.缆式探头或杆式探头离罐壁距离不小于30厘米。

　　5.探头底部距罐底大约30mm。

　　6.探头距罐内障碍物距离不小于200mm。

　　7.如果容器底部是锥型的，传感器可以安装

　　8.罐顶，这样可以一直测量到罐底。

　　导波雷达液位计安装图:

　　图一（安装指南）

　　图二（导波管）

　　导波雷达液位计选型表:

　　仪表型号 探头类型 量程 材质

　　HJRD32   杆式探头 6000mm   不锈钢

　　HJRD32-防爆

　　P 标准型 ( 非防爆 )

　　I 本安型 (Exib Ⅱ C T6)

　　D 本安型＋隔爆型 (Exd ib Ⅱ C T6)

　　HJRD32-杆式探头

　　A 6mm

　　B 10mm

　　HJRD32-过程连接/材料

　　G G1½"A  螺纹/不锈钢

　　GA G1"A  螺纹/不锈钢

　　N 1½"NPT 螺纹/不锈钢

　　NA 1"NPT 螺纹/不锈钢

　　C 法兰 DN50 PN16 C 型

　　D 法兰 DN80 PN16 C 型

　　E 法兰 DN100 PN16 C 型

　　F 法兰 DN150 PN16 C 型

　　H 法兰 DN200 PN16 C 型

　　K 法兰 DN250 PN16 C 型

　　Y 约定

　　HJRD32-密封温度

　　P 普通密封 /-40...100℃

　　G 高温密封 /-40...250℃带散热片

　　HJRD32-电子单元

　　2 （4 ～ 20）mA /24V DC 两线制

　　3 （4 ～ 20）mA /24V DC/HART 两线制

　　4 （4 ～ 20）mA /24V DC/HART 四线制

　　5 （4 ～ 20）mA /220V AC/HART 四线制

　　HJRD32-外壳/防护等级/天线防护等级

　　P 塑料 /IP65

　　L 铝 /IP67

　　HJRD32-电缆接口

　　M M20*1.5

　　N ½"NPT

　　HJRD32-编程/显示

　　V 带

　　X 不带

　　HJRD32-量程（mm）

　　备注:

　　相关信息

　　Siemens导波雷达液位计SITRANS LG200 >> 是一种用于液体和固体的中短量程物位，物位/界面和体积测量的导波雷达变送器。它不受过程条件改变，高温和高压，蒸汽的影响。

　　西门子导波雷达变送器SITRANS LG200 优点

　　表头三个按键可实现设置；

　　精度高达2.5毫米。

　　测量包括泡沫在内的恶劣应用的物位和界面；

　　同轴管，单或双杆式和缆式探头适用大多数应用；

　　可用于高达430 barG的高压和427度的高温环境。

　　应用

　　SITRANS LG200 可以测量物位，体积和界面。主要针对中短量程应用，LG200 提供同轴，单或双杆式探头以及单或双缆式探头，量程可达22.5米。

　　SITRANS LG200 可在一些恶劣条件下进行稳定测量，比如腐蚀性蒸气，泡沫，饱和蒸汽，高黏度，填充/排空速度，低液位和变化的介电常数和密度。

　　西门子导波雷达变送器 SITRANS LG200 常规型号:

　　7ML13001AA110A00 7ML1300-1AA11-0A00

　　7ML13001AA110B00 7ML1300-1AA11-0B00

　　7ML13001AA111A00 7ML1300-1AA11-1A00

　　7ML13001AA111B00 7ML1300-1AA11-1B00

　　7ML13001AA120A00 7ML1300-1AA12-0A00

　　7ML13001AA120B00 7ML1300-1AA12-0B00

　　7ML13001AA121A00 7ML1300-1AA12-1A00

　　7ML13001AA121B00 7ML1300-1AA12-1B00

　　7ML13001AB110A00 7ML1300-1AB11-0A00

　　7ML13001AB110B00 7ML1300-1AB11-0B00

　　7ML13001AB111A00 7ML1300-1AB11-1A00

　　7ML13001AB111B00 7ML1300-1AB11-1B00

　　7ML13001AB120A00 7ML1300-1AB12-0A00

　　7ML13001AB120B00 7ML1300-1AB12-0B00

　　7ML13001AB121A00 7ML1300-1AB12-1A00

　　7ML13001AB121B00 7ML1300-1AB12-1B00

　　针对各种转矩管应用 SITRANS LG200 可更换式探头可以被安装在现有的旁通管以优化应用。

　　主要应用:电力、石油、化工、 采矿、钢铁、水泥、食品 、冶金、造纸、医、 纺织、、水利等领域。

　　FLT9225WICCS1SWY4PLLM2CW1雷达料位计生产

　　导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。

　　适用范围及特点

　　导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。

　　导波雷达物位计具有以下特点

　　1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。

　　2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。

　　3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。

　　4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。

　　5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。

　　主要技术参数

　　测量范围: 0---6米，缆式***大可达35米；

　　过程连接: 螺纹 或者法兰；

　　过程温度: -40 -250℃；

　　过程压力: -1.0- 60 bar；

　　工作频率: 1.8GHz；

　　响应速度: ≥0.2s（根据具体情况而定）

　　重 复 性: ± 3mm ；

　　分 辨 率: 1mm ；

　　电流信号: 4～20mA/HART；

　　精度:

　　通讯接口: HART 通讯协议 ；

　　电源: 24V DC(+/-10%) /波纹电压:1Vpp；

　　耗 电 量: max22.5mA ；

　　防爆认: Exia II CT6 ；

　　外壳保护等级: IP68；

　　两线制接线: 供电和信号输出公用一根两芯线；

　　电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。

　　型号规格

　　DCRD

　　代号

　　C1

　　8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）

　　探头型式及材料

　　C2

　　10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）

　　C3

　　同轴管式探头/不锈钢（***大量程6m、-40~350℃）

　　0

　　螺纹连接

　　过程连接

　　1

　　标准法兰

　　0

　　一体化（普通型）

　　电子部件相关

　　1

　　分离型（3m电缆）

　　2

　　其他

　　P

　　普通型

　　防爆选项

　　I

　　本安型

　　1

　　现场显示

　　显示及编程器

　　2

　　编程器

　　3

　　现场显示+编程器

　　4

　　无

　　X

　　客户的要求:如防爆外壳、量程等

　　其他选项

　　一、前言

　　在形形的传感器大军中，液位计占有重要的，它是我们生产生活的保障。市面上出现的液位计有数十余种，目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。

　　二、浮筒液位计

　　1、 工作原理 浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。

　　2、特点及适用场合

　　2.1现场指示、远传兼容；

　　2.2测量范围大，大可达3000mm；

　　2.3工作，良好的精度和灵敏度；

　　2.4耐高温、高压，耐腐蚀性能强；

　　2.5现场调试方便，易于检查和维护。由于它直观、稳定、性高、因而对连续生产的炼油、化工中的重要容器、设备，如塔类、贮罐中间容器等的液位测量都适用，但不适合高粘度介质液位的测量。

　　3、故障现象及处理

　　3.1高输出:检查过程变量是否超出范围；检查接线端子、针脚或插座；检查电源电压；电子线路组件故障。

　　3.2输出不稳定:检查线路电压；是否有间歇短路、开路或多点接地；电路板故障。

　　3.3无输出或低输出:检查线路电压；是否有短路或多点接地；检查信号线性；检查回路电阻；检查量程；电路板故障；赃物在浮筒内部堆积。

　　三、 浮球液位计

　　1、工作原理

　　浮球液位计结构主要是基于浮力和静磁场原理设计生产的。带有磁体的浮球在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用，使串连入电路的元件(如定值电阻)的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过测量电学量的变化来反映容器内液位的情况。

　　2、特点及适用场合

　　2.1结构简单、使用方便

　　2.2性能稳定、使用寿命长、便于安装维护 几乎可以适用于各种工业自动化过程控制中的液位测量和控制，可以广泛运用于石油加工、食品加工、化工、水处理、制、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。

　　3、故障现象及处理

　　3.1现场变化，显示不随液位变化:检查转轴与变送器是否接触良好；检查电源电压；检查零点、量程；传感器故障；电路板故障。

　　3.2实际液位变化，现场不变化:外平衡杆与转轴脱开；重锤未调整好；内连接件松动脱落；球杆变形；浮球脱落；浮球破裂；介质汽化

　　四、差压式液位计

　　1 、工作原理

　　差压式液位汁是利用容器内液位改变时，由液柱产生的静压也相应变化的原理而工作的，如图1所示。差压变送器的一端接液相，另一端接气相时根据流体静力学原理，我们知道，变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气，则正负压室的差压为:ΔP=P1-P2。通常，被测介质的密度是已知的。因此，测得差压值就能知道液位高度。

　　2、特点及适用场合

　　2.1可做到高密封、防泄漏

　　2.2高温、高压、高粘度、强腐蚀性条件下地测量液位

　　2.3全过程测量无盲区、显示醒目，读数直观，并且测量范围大 配上液位报警、控制开关，可实现液位或界位的上下限报警和控制。安装方便，容易实现远传和自动调节，工业上应用较多。为比较成熟的液位测量仪表，测量精度较高，维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器，密闭带压设备应选用双法兰(双引压线)液位计。

　　3、故障现象及处理

　　3.1液位变化较大:介质波动大或汽化严重；上引压线或下引压线不畅通；介质有结晶；毛细管内传压介质跑损；膜盒损坏；伴热温度过高。

　　3.2显示不变化:切断阀未打开；引压线堵塞；量程、零点未调整好；膜盒处有杂物堆积；毛细管被挤压不通；电路板故障。

　　五、导波雷达液位计

　　1 工作原理

　　导波雷达液位计的基础是电磁波的时域反射原理，微波脉冲不是通过空间传播，而是通过金属导波杆传播，当遇到与液面的接触面时，由于波导体在气体和液体中的导电性能不同，使波导体的阻抗发生骤然变化，从而产生一个液位原始脉冲，同时在波导体顶部具有一个预先设定的阻抗，该阻抗产生一个的基本脉冲，雷达液位计检测到液面脉冲后与基本脉冲进行比较，从而计算出液面高度。

　　2、特点及适用场合

　　2.1测量不受罐体形状的影响

　　2.2不受介电常数、温度、压力和密度的影响

　　2.3不受物位表面波动、粉尘、蒸汽和泡沫的影响

　　2.4测量长度可以灵活变更，无须标定

　　2.5测量结果具有高精度、可重复性、高分辩率

　　2.6 适用的压力范围高达40bar 导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。

　　3、与普通雷达液位计的比较

　　3.1普通雷达为非接触式测量，导波雷达为接触式测量，这样就意味导波雷达更需考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装和维护更加困难。普通雷达可以互换使用，而导波雷达由于导波杆(缆)长度根据原工况固定，一般不能互换使用，受此影响导波雷达的选型要比普通雷达麻烦。测量固体物料时，导波雷达还要考虑导波杆(缆)的受力情况，也是由于受力的原因一般用导波雷达的测量距离不会很长，而普通雷达在30、40m的罐体上应用比较常见，甚至可测到60m。另外一般的导波雷达还有底部探测功能，可以根据底部回波信号能测量值加以修正，使信号更为稳定准确。

　　3.2不过在一些工况导波雷达有明显的优势，如罐内有搅拌，介质波动大，这样的工况用底部固定的导波雷达测量值要比变通雷达稳定；还有小罐体内的物位测量，由于安装测量空间小(或罐内干扰物较多)，一般普通雷达不适用，这时导波雷达的优势就显现出来了；再有是低介电常数的工况，无论雷达还是导波雷达测量原理都是基于介质介电常数差别，由于普通雷达的发射的波是发散的，当介质介电常数过低时，信号太弱测量不稳定，而导波雷达波是沿导波杆传播信号相对稳定。

　　4、故障现象及处理

　　4.1液位、输出百分数与回路值波动:重新组态探头长度和偏差；依靠其他设备确认准确液位；调整阻尼系数；重新组态回路值。

　　4.2不论液位高低，输出为同一数值:确认探头长度；调整偏置值，已达到数值。

　　4.3无液位信号:检查介质介电常数；液位在顶部过渡区，组态时没有设置；线路板或16针连接器工作不正常；检查探头长度组态；可能有介质在探头上搭桥；介电常数选择不正确。4.4.4输出或大，或小，不:介质不纯，如油带水；介质或杂物在探头上搭桥；导波杆堵塞；有泡沫或粘稠物；探头顶部密封处有杂物

　　六、常用液位计的使用

　　1、安装使用及注意事项

　　1.1上、下法兰不能偏向受力；

　　1.2表体要垂直；

　　1.3各附件连接；

　　1.4要考虑到日后操作、观察、检修的方便；

　　1.5投用时一般先打开上切断阀，后开下切断阀；

　　1.6尽量避开震动较大部位。

　　2、液位计的选型原则

　　2.1考虑工况，如介质的性质、工作温度、工作压力、是密闭容器还是敞口容器等的要求。

　　2.2考虑工作要求，性、测量精度、测量范围等。

　　2.3经济性要求。综合考虑上述要求，选出合适的液位计。

　　结论 本文介绍了几种常用的液位计的工作原理、特点及适用场合、应用故障和排除、安装使用注意事项及选型原则。给读者在应用时做参考。
