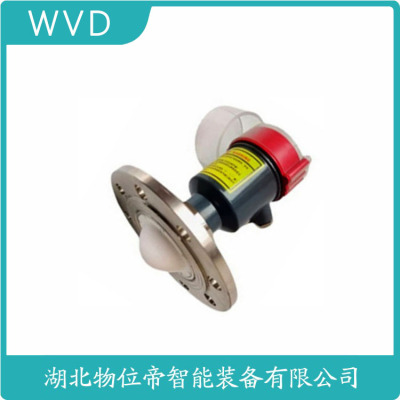

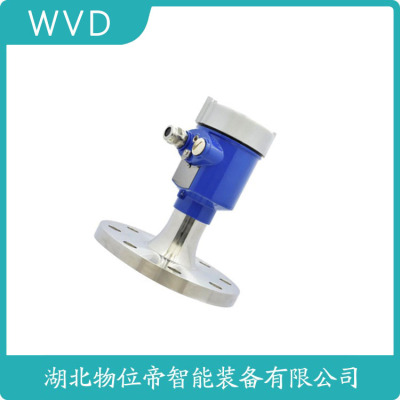

STI-DLMR30-H1A-3T150A03CW-1A雷达物位计生产

　　STI-DLMR30-H1A-3T150A03CW-1A雷达物位计生产

　　液位计导波雷达:原理、应用与优势

　　液位计导波雷达是一种的测量设备，它利用微波雷达技术来检测和测量液体的水平或垂直位置。这种设备的出现，为工业生产、环境保护等领域带来了大的便利。本文将详细介绍液位计导波雷达的工作原理、应用领域以及其优势。

　　一、液位计导波雷达的工作原理

　　液位计导波雷达的工作原理主要基于微波雷达技术。微波雷达是一种利用微波信号进行距离测量的设备，其工作原理是发射微波信号，通过接收反射回来的信号，计算出目标物体的距离。

　　在液位计导波雷达中，微波信号被发射到被测液体中，然后通过液体的表面反射回来。这些反射回来的信号被雷达接收器接收，并通过计算反射时间和微波的传播速度，可以地计算出液体的位置。

　　二、液位计导波雷达的应用领域

　　液位计导波雷达由于其高精度和性，被广泛应用于各种需要测量液体位置的场合。

　　1. 工业领域:在化工、石油、食品等行业中，液位计导波雷达被广泛用于储罐、管道等设备的液位测量，以确保生产过程的和效率。

　　2. 领域:在污水处理、海洋监测等领域，液位计导波雷达可以帮助我们准确地了解水体的深度和质量，从而地保护环境。

　　3. 农业领域:在农田灌溉、水库管理等方面，液位计导波雷达可以帮助我们准确地控制水位，从而提高水资源的利用效率。

　　三、液位计导波雷达的优势

　　1. 高精度:液位计导波雷达可以地测量液体的位置，其精度可以达到毫米级别，远高于传统的液位测量方法。

　　2. 非接触测量:液位计导波雷达可以在不接触液体的情况下进行测量，避免了传统测量方法可能带来的污染或损坏问题。

　　3. 抗干扰能力强:由于微波信号的性，液位计导波雷达对环境的干扰能力强，可以在各种复杂环境下稳定工作。

　　4. 维护简单:液位计导波雷达的结构相对简单，维护成本较低，可以大大降低使用和维护的难度。

　　总结，液位计导波雷达是一种、准确、的测量设备，它的出现大地推动了各个领域的发展。随着科技的进步，我们相信液位计导波雷达的应用将会更加广泛，为我们的生活带来更多的便利。

　　特点:<雷达型号沿导波杆传送，消除假回波信号<高重复性，4~20mA输出，带现场LCD显示

　　雷达料位计的工作原理与分类

　　雷达料位计通过发射6-80GHz的微波信号并接收回波来测量物料高度，分为脉冲波（量程30m）和调频连续波FMCW（精度±1mm）两种。26GHz设备适用于大多数工况，80GHz高频型号可检测介电常数低至1.4的物料。某化工厂应用显示，80GHz雷达测量ε=1.8的塑料颗粒时，信号强度比26GHz型号提升20dB。最新相控阵技术实现电子波束偏转，能自动避开仓内障碍物，安装灵活性提高40%。

　　导波雷达液位计

　　型号:KQ-DLDA

　　应 用: 液体、固体粉料

　　测量范围: 30米

　　过程链接: 螺纹、法兰

　　过程温度: -40～250℃

　　过程压力: -0.1～2Mpa

　　精 度: ±3mm

　　频率范围: 100MHZ～1.8GHZ

　　防爆/防护等级: Exib IIC T6/IP67

　　信号输出: 4～20mA/HART（两线）

　　现场情况:介质:液化氨气，量程:10m，法兰:DN100，现场有磁翻板液位计现场显示。

　　分析:液化氨气属于易燃易爆介质，有毒，带腐蚀性，通常采用球形罐存储，压力约2.5Mpa，常温，介电常数小（1.6-1.9），一般带有导波测量管。

　　选型:导波雷达液位计，防爆，高压，标准DN100法兰

　　GDLD601-I41AMYNWL=10m

　　现场问题及原因分析:

　　问题1、现场磁翻板液位计与导波雷达物位计显示存在固定偏差40cm。

　　原因:如图:磁翻板液位计零点与导波雷达物位计零点不在同一个水平面，相差0.4m，选型时量程提供错误，应该选择10.4m。

　　解决:由于现场已生产，带压容器，不能将导波雷达物位计拆卸更改缆绳长度，只能将导波雷达

　　量程参数改为10.4m。更改后与磁翻板液位计除液位0.4m以下外显示一致。存在问题，容器内液氨液位降至0.4m以下后，导波雷达依然显示0.4m，不能归0。与使用厂家协商，可以接受。

　　问题2、现场仪表经常出现损坏现象。

　　原因:经检查，此罐为高压容器罐，压力约为2.5Mpa，由于导波雷达物位计的旁的其他仪表存在轻微渗露，导波雷达进线口没有拧紧，导致部分氨气进入电路板仓，腐蚀接线端子，致使仪表工作不正常。

　　解决:从新密封雷达旁边泄露仪表，拧紧导波雷达电气接口。

　　回声曲线图

　　结论:由于测量液化氨气存在高压、腐蚀、有毒、挥发、介电常数小等工况，但只要我们选型正确，由回声曲线图可知，可以满足现场高精度、测量的需求，而且通过应用该仪表，有效地降低了职工劳动强度，消除了事故隐患，为地面系统的平稳控制提供准确依据和数据。

　　STI-DLMR30-H1A-3T150A03CW-1A雷达物位计生产

　　705型导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

　　采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

　　产品简介:

　　D800系列雷达液位计

　　类 别

　　D801

　　D802

　　D803

　　应 用

　　过程条件简单，腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　存储或过程容器腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　适应各种存储容器或过程计量环境，液体、浆料、固体

　　比如:

　　原油、轻油储罐

　　原煤、粉煤仓位

　　挥发性液体储罐

　　焦碳料位

　　浆料储罐

　　固体颗粒

　　测 量 范 围

　　20米

　　20米

　　35米

　　过 程 连 接

　　螺纹

　　法兰

　　法兰

　　过 程 温 度

　　-40-130℃

　　-40-150℃

　　-40-250℃

　　过 程 压 力

　　-1.0-3bar

　　-1.0-20bar

　　-1.0-40bar

　　重 复 性

　　± 3mm

　　± 3mm

　　± 3mm

　　精 度

　　0.2s(根据具体使用情况而定)

　　电流信号:4…20mA

　　精度 :<0.1%

　　天线材质  D801、D802为PP/PTFE

　　D803 为316L不锈钢

　　通讯接口 HART通讯协议

　　过程连接 D801 (PP，PTFE天线) :G1-1/2 316L不锈钢，:

　　D802(棒式天线) :翻边法兰DN50，DN80，DN100，DN150

　　D803(喇叭口形式天线):法兰DN50，DN80，DN100，DN150，DN200，DN250

　　电源 电源:24V DC(+/-10%)，波纹电压:1Vpp

　　耗电量:max22.5mA

　　环境条件 温度:－40℃…＋80℃

　　容器压力（表压）－1…40bar

　　防爆认 ExiaII C T6

　　外壳保护等级 IP68

　　两线制接线 供电和信号输出共用一根两芯导线

　　电缆入口:2个M20×1.5（电缆直径5…9mm）

　　705型导波雷达液位变送器

　　在如今工业发展四处蔓延遍布到很多城市，许多城市都在慢慢变成工业型城市，为了工作效率大都换成了大家伙的机器，街上真的随处可见都是大仪表，现在的工业仪器许多都做的笨重，只讲究实用性而不考究外观，而今天我带来的一个工业仪器外观比较可爱，小小一个仪器作用确是很多大仪器所不能及的。

　　如下图。

　　这个长得很像那个一说谎话就变长鼻子的匹诺曹，它有一顶绿的帽子，尖尖的鼻子，深邃的黑眼睛，别看它小，它应用的行业场景很多，水泥、电力、冶金、石油、化工、煤炭、食品等行业。适用于液体、浆液、带蒸汽液体以及低介电常数介质、带搅拌的储罐和过程容器以及固体料仓。

　　它应用这么多，那么它的原理到底是什么呢？

　　雷达液位计啊，它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。

　　雷达液位计对化工机电有什么用处呢？这就得看它的特点了。

　　雷达液位计具有以下六点特点:

　　1、通用性:可测量液位及料位，可满足不同温度、压力、介质的测量要求。

　　2、免维护:测量过程无可动部件，不存在机械部件损坏问题，不需要过多维护。

　　3、准确:测量多样化，使测量准确，测量不受环境变化影响，稳定性。

　　4、不受真空、烟尘、蒸汽、惰雷达液位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。所以能在化工行业常被使用到。

　　好啦，关于这个可爱的“小人”身上藏了这么多好处就讲到这里啦，导波雷达液位计对工业行业的这些好处，你get了吗？
