QDGY80A-SX雷达液位计便宜的
工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持可靠检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。最新自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。
QDGY80A-SX雷达液位计便宜的
雷达的发展是从上个世纪80年代开始的，上zui早做雷达的代表公司是:vega（脉冲雷达），saab（调频雷达）。Vega为低端雷达，技术角度讲，属于脉冲雷达。其发射原理比较简单，即:发送一个高频脉冲（6.3GHZ），微波遇到介质后被反射回来，微波传播速度为光速，与温度无关，计算出传播时间就计算出了距离；但是，由于其靠时间来计算数值的，就需要对事件到几十ps（1ps= 10^-12s,即:相当于将一秒分成10^1210的12次方份）。L=T传播时间 ＊ C光速/2 （公式一）推出:△L= △t ＊ C 光速 （公式二）其中------C=3＊10^5Km = 3＊10^8m=3＊10^11mm△t = △L/ C （公式三）我们假设测量精度为5mm，那么:△t=5/（3＊10^11）=16.666 ps目前记录时间zui高精度为50ps，芯片价格一般在200~500元一片。以时间50ps计算，其测量误差:△L= △t ＊ C=15mm。也就是说，脉冲雷达如果仅仅靠时间来处理数据，zui高精度为15mm。Vega雷达早在上个世纪80年代就已经出产，而高精度时间记录芯片是2002年才面世，所以，早期脉冲雷达大都采用时间拓展的方法来进行时间的准确测量纪录，外加多次测量求平均的办法。不管如何采用拓展时间以及平均发求值，其zui终精度要达到5~10mm，都具有一定的不合实际。早在2005年前，Vega雷达在国内占据80~85%的市场，主要源于其在国内大量宣传，以及国内无相应的雷达产品，自2004年后，脉冲雷达国内相继出现了3~5家生产厂家，vega雷达市场正被国内雷达厂家追步替代。而，saab为1999年进入国内市场，比vega晚6，7年时间，其进入国内市场后，一直定位在产品领域，仅仅面向石油、化工行业。目前，国内石油、化工在02年以前所采用的雷达，基本99%为saab雷达。Saab雷达价格昂贵，普通雷达价格在3~4万，精度稍高点雷达（调频雷达）价格在8~10万元。调频雷达原理为，发送连续信号（例如:信号频段从6~7GZH，8~9GZH等），对接收到的连续信号进行FFT变化，对信号进行锁相跟踪，来计算两个信号的时间差。调频连续波雷达FMCW，能够获取很高的精度，其精度主要取决于温飘（晶振的温度补偿），以及芯片的FFT计算速度，采用温补晶振，一般能够达到精度±1mm。目前调频连续波（FMCW）雷达，国内在2001年已经具备了这种技术。由于调频连续波雷达需要进行多方面的测试、试验，如:EMC认试验、温度试验等。直到2003年底，国内调频连续波雷达才正式推出。调频连续波雷达的基本处理方式雷同。由于国内调频雷达是2000年后才开始研发的，所以，在选择芯片的速度，器件的选型，都比SAAB更加具备优势，通过简单的对温度补偿能够做到±1mm内，利用波导管进行测量，精度能够做到±0.3mm。如果采用速度更快的cpu以及搭建一些设备，做到精度±0.1mm是容易实现的。目前，雷达物位计，随着国内厂家技术实力的不断壮大，正逐步取代国外雷达市场。脉冲雷达方面，国内除个别生产厂家无技术人员进行辅助处理工况外，够与vega雷达相媲美。调频连续波（FMCW）雷达，除在现场安装、雷达壳体设计方面，我们仍需要借鉴国外厂家的经验外；在各数，工况处理种性能参方面，我们的雷达产品都比SAAB强；我们在借鉴国外雷达优点的基础，采用军用技术生产了具有自主产权的调频雷达，我们将以zui的服务面向客户。
雷达液位计介绍
工作原理:
微波液位计的工作原理类似于雷达:发射微波对被测目标，目标反射的回波返回到发射机接收，与发射波进行比较，确定目标存在，计算发射机到目标的距离。 应用:
如今在物位测量领域困扰用户的是一些大型固体料仓的料位测量，尤其是A料仓50/100 米范围内充满灰尘和干扰。相关技术仪表，如电容式或导波雷达TDR，在卸料过程中物位下降时，会承受强拉力负载，可能会损坏仪表或拉下筒仓顶。与大多数其他机械仪器一样，重锤通常存在埋入式锤的问题，需要经常维护。高粉尘条件可能超出非接触式超声波液位测量系统的能力。高频调频雷达技术适合这种大型固体筒仓的物位测量！
原 理
导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与到被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微波脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
特 点
由于采用了的微波处理器和*的EchoDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。
多种过程连接方式及探测组件的型式，使得CDGW系列导波雷达物位计适用于各种复杂工况。如:高温、高压及小介电常数介质等。
采用脉冲工作方式，导波雷达物位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
技术参数
应用:液体测量,高温高压工况,复杂过程条件
zui大量程: 缆:30m/棒:6m
测量精度:±10mm
过程连接:G1½A/G2A/1½NPT
探测组件材料:不锈钢316L/陶瓷
钢缆/棒直径:￠6mm/￠10mm
过程温度:-200～400℃
过程压力:真空～400bar
信号输出:两线制4～20mA/HART
安装要求
在整个量程内确保缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如:人梯、限位开关、加热设备、支架等。另外须注意缆或棒不得怀加料料流相交。
安装仪表时还要注意:zui高料位不得进入测量盲区；仪表跑罐壁保持一定的距离；仪表的安装尽可能使缆或棒方向怀被测介质表面垂直。
安装在防潮区域内的仪表遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表接大地。
测量盲区
从测量的基准面向下的一段区域内缆或棒zui低部位无法测量的一段区域内是导波雷达物位计的测量盲区。
选型指南
CDGW540高温高压型
P
标准型（非防爆）
I
本安型（ Exia ⅡC T6）(只可选用铝外壳)
探测组件形式/材料/过程温度
A
缆式/￠6mm/不锈钢316L/陶瓷/-200～＋400℃
B
棒式/￠10mm/不锈钢316L/陶瓷/-200～＋400℃
过程连接
GP
螺纹G1½A
KP
螺纹G2A
NP
螺纹1½NPT
外壳/防护等级
S
塑料/IP66
A
铝/IP66
电缆进线
M
M20＊1.5
N
1½NPT
现场显示
A
带
X
不带
编程器
B
带
X
不带
zui大量程
A
缆:30m
B
棒:6m
QDGY80A-SX雷达液位计便宜的
技术参数
测 量 范 围: 杆式探头0-35m，杆式探头0-6m，同轴杆式探头0-6m
连 接 过 程: 螺纹、法兰
过 程 温 度: 杆式探头、杆式探头-40℃…160℃，同轴杆式探头-40℃…350℃
过 程 压 力: 杆式探头、杆式探头-1.0…40bar，同轴杆式探头-1.0…60bar
精 度: 杆式探头、杆式探头±3mm，同轴杆式探头±1mm
防爆防护等级: EXiaIICT6/ IP68
信 号 输 出: 4-20mA/HART(两线) Profibus PA

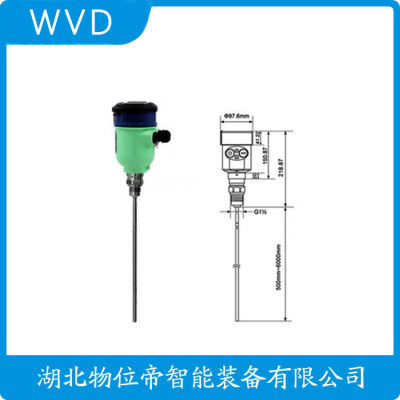

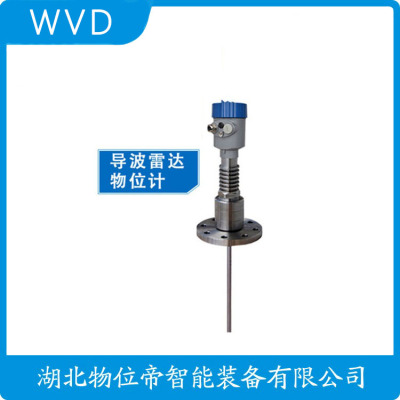

导波雷达液位计是依据时域反射原理（TDR）为基础的雷达液位计，采用高频振荡器作为电磁脉冲发生体，发射电磁脉冲，沿导波缆或导波杆向下传播，当遇到被测介质表面时，雷达液位计的部分电磁脉冲被反射回来，形成回波。并沿相同路径返回到脉冲发射装置，通过测量发射波与反射波的运行时间，经 t=2d/c 公式，计算得出液位高度。
根据图（a）所示，导波雷达液位计发射电磁脉冲时，在通过导波缆顶部的时候，由于距发射端较近，会产生一个虚假回波，可通过滤除虚假回波，来消除干扰。电磁脉冲沿导波缆向下传播时，当信号到达被测介质表面时，回波一部分会被反射，并在回波曲线上产生一个阶跃性变化。另外一部分信号仍然会继续向下传播，直到损耗在不断发射中。液位计通过检测出液位回波和顶部发射回波之间的时间差，根据这个时间差，经过智能化信号处理器，进行计算就可以得到液位的高度。
从图（b）可以看出，在空罐的时候，没有液位就不会检测到液位回波信号，但是顶部虚假回波同样会存在，电磁脉冲传输到导波缆的底部，罐底会产生一个回波。假如罐体内有两种不相溶的介质，由于密度不同，两种介质会分为上下两层。如果且这两种介质的介电常数相差大，那么就可以通过回波信号的不同来判断两种介质的界面，进而计算出两种介质的高度以及界面的高度。由于电磁脉冲是通过导波缆向下传播，信号衰减比较小，因而可以测量低介电常数的介质。一般情况下被测介质的相对介电常数越大，反射回来的脉冲信号就越强。也就更容易区分出虚假回波。更容易得到真实液位。比如水比甲醇更容易测量。
介质的相对介电常数是表征介质化的一个物理量，它是由介质本身的属性决定的。因此，介质不同，相对介电常数也不同。被测介质的介电常数大小直接影响高频脉冲信号的反射率。当电磁脉冲到达介质表面时，电磁波会发生反射和折射。相对介电常数越大，则反射的损耗越小，相反相对介电常数越小，则发射的损耗越大，信号衰减的越严重。当被测介质的电导率大于10mS/cm，则会反射回来，即回波信号越强。由于过小的相对介电常数会导致信号度衰减。因而每一种导波雷达液位计都具有一项小相对介电常数，确保雷达液位计能够正常使用。不同公司的导波雷达液位计在结构设计上不同，对小相对介电常数的要求也不同。
