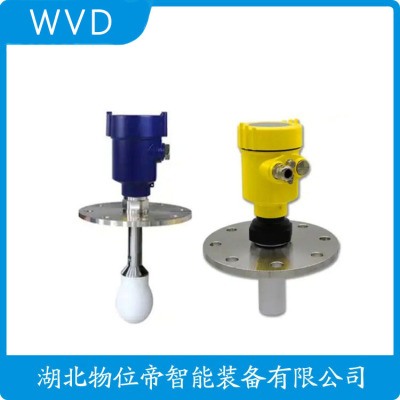

YK-RLGZAPFBA3MLA雷达液位计厂
特殊介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动防止挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。最新研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的超低介电常数介质。

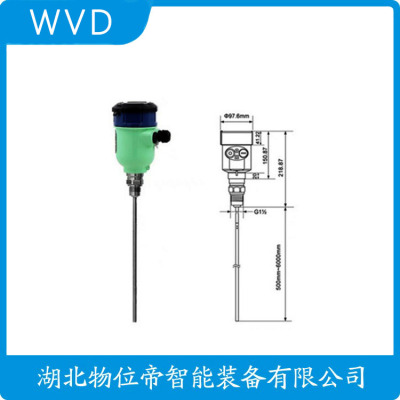

导波雷达液位计
型号:KQ-DLDA
应 用: 液体、固体粉料
测量范围: 30米
过程链接: 螺纹、法兰
过程温度: -40～250℃
过程压力: -0.1～2Mpa
精 度: ±3mm
频率范围: 100MHZ～1.8GHZ
防爆/防护等级: Exib IIC T6/IP67
信号输出: 4～20mA/HART（两线）
测量范围:30m
测量精度:±10mm
过程温度:-40～150℃
过程压强:-0.1～1.6MPa
频率:6.3GHz
信号输出:（4～20）mA/HART
电源:两线制:（DC24V） 四线制:（DC24V/AC220V）
液位计系列>>ZWRD702导波雷达液（物）位计:
一、仪表概述:
导波雷达液位计主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用具有低维护，高性能、高精度、高性，使用寿命长等优点。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。
二、测量原理:
导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和测量。即使工况情况比较复杂，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。
1、输入:
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为:L=E-D；
2、输出:
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出；
3、测量范围:
F-测量范围；E-空罐距离；B-顶部盲区；H-探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳zui底部附近无法测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离；
4、注意:只有物料处于顶部盲区和底部盲区之间时，才能罐内物 位的测量。
三、数据处理:
雷达通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出。
四、适用场合:
适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
五、性能特点:
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，zui高测量温度可达800℃，zui大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:*的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
六、技术:
1、工作频率:100MHz-1.8GHz；
2、测量范围:缆式:0-35m杆式、同轴式:0-6m；
3、重复性:±3mm ；
4、分辨率:1mm；
5、采样:回波采样54次/s；
6、 响应速度:>0.2S（根据具体使用情况而定）；
7、精度:<0.1%；
8、输出电流信号:4-20mA ；
9、通讯接口:HART通讯协议；
10、过程连接:G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；
11、过程压力:-1～60bar ；
12、电源:24VDC（±10%）纹波电压:1Vpp；
13、耗电量:max22.5mA；
14、环境条件:温度:-40℃～ 250℃；
15、外壳防护等级:IP68；
16、防爆等级:EXiaIICT6 ；
17、两线制接线:仪表供电和信号输出共用一根两芯电缆；
18、电缆入口:M20×1.5（电缆直径5～9mm）。
七、安装指导说明:
下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。
安装位置:
1、距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）；
2、不要安装在金属罐中间；
3、不要装在下料口处；
4、选择探头长度时，注意探头底部距罐底约大于30mm；
5、注意介质温度。
罐内障碍物:
1、安装时注意探头距离障碍至少200mm。
干扰的祛除:
1、干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果；
2、旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。
液体标准安装:
对于粘度≤500cst且不易产生粘附的介质，管式探头是理想方案，其特点如下:
性；
1、可用于介电常数大于等于1.4的介质，测量与介质的导电性无关；
2、罐内障碍物及短管尺寸不影响测量；
3、比杆式探头能承受的横向压力高；
4、对于高粘度的介质，建议使用杆式探头。
卧罐及立罐上的安装:
1、管式探头及杆式探头zui长可到6米对于测量距离超过6米的罐，可选用8mm缆式探头；
2、安装及固定方式同固体粉仓测量；
3、对距罐壁的距离无限制，只要避免探头接触罐壁；
4、如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头。
腐蚀性介质测量:
1、如果测量腐蚀性介质，可选用杆式探头套一个塑料套管进行测量。
八、测量条件注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C 的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
5、zui小测量范围与天线有关。
6、随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
九、日常检查维护:
1、日常检查维护主要是查看电源电压和输出电流是否正常。通电后，大约需要30~60min仪表才能正常工作。如果投运后仪表没有输出，则应检查电源是否真正接上，并检查保险丝是否烧坏。
2、使用时是和设备连成一体的，整个系统雷达液位计是密封的，所以平时还应检查各部件连接处的密封情况是否良好。
3、雷达头内部的使用温度为65℃。一般使用情况下不会超过这个温度，但若被测介质的温度很高，则雷达头内部的温度有可能超过65℃。这时，可以用少量的风，经此φ6X1紫铜管自雨水帽吹入雷达头，以将内部的温度降下来，不要用水或其他液体进行机械冷却。
4、易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，要按期检查和清理。
注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
十安装要求:
1、对于直径较小的圆形罐，安装点距离罐壁的zui小距离不能小于35cm，通常液位计与罐壁的距离设置为罐直径的1/6-1/4为佳。
2、雷达液位计不能安装于液体流入口的正上方。
3、雷达液位计不能安装于圆形罐的正中间，避免干扰信号。
4、安装时，法兰上的标记应指向罐壁，且法兰对水平面的误差应小于正负0.5度。
5、安装喇叭口天线时，天线下端要低于罐顶20mm以下，喇叭口天线与液面垂直，避免出现回波。喇叭状的天线要延伸到连接管下面。
6、波导管的安装位置应远离出料口，其中轴线应与液面垂直。
十一、数据对照表:
十二、选型一览表:
十三、选型需要知道的数据:
1、测量范围是几米，要求盲区是多少。
2、被测量的介质类型(液体还是固体，具体的名称如:清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫、矿石、煤炭、水泥、黄豆、小麦、玉米、面粉等)。如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体:是否有粉尘，介质是颗粒状还是粉末状。
3、介质的zui低zui高温度，zui小zui大压力。
4、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
5、是否需要防腐、防爆，要分体式还是一体式。
6、工作环境:敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否通大气压等。
7、工作电源:是直流24VDC还是交流220VAC。
8、输出信号:4～20mA电流，还是485通信输出，需要继电器输出吗？
YK-RLGZAPFBA3MLA雷达液位计厂
VEGAPULS 61雷达液位计是一种雷达传感器，用于在简单的过程条件下连续测量液体的液位。VEGAPULS 61雷达液位计通过其简单而通用的安装可能性是一种经济的解决方案。封装的天线系统可确保免维护运行。
雷达传感器，用于液体的连续液位测量
对于简单的工艺条件
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计应用领域
使用法兰或安装支架的塑料天线的简单，通用的安装选项提供了一种经济的解决方案。
您的利益
精que的测量结果与工艺条件无关
高设备利用率，因为wuxu磨损和维护
通过非接触式测量原理实现免维护运行
连续液位测量–简单应用的解决方案
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计在连续且无接触地测量储罐中液位的地方都可以使用。几乎行业领域都可以找到雷达液位计的应用可能性。尤其是污水处理厂和净水厂，以及其他环境工程设施以及发电站，现在都依赖具有成本效益的雷达传感器进行连续液位测量。
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计技术
m08压力变送器_差压变送器_液位变送器_温度变送器
雷达液位计是对一系列用雷达原理测量液位高低的仪器的总称，导波雷达液位计就是增加了导波功能的雷达液位计，那么，导波雷达液位计原理是怎么样的呢?其中“导波”是什么意思呢?
“导波”的意思是指雷达从杂波中把目标信号检测出来。我们知道，雷达波遇到测量液面后在反射回来，通过计算时间、介质等，就能得出所测量液面的高低，然而由于液体表面有雾气和泡沫物体、介质在波导体上的沉积和涂污的回波信号存在，雷达很难分辨出那一个回波才是真正的目标。导波雷达采用一个波导体(探头)传播电磁能量，具有常规通过空间传播电磁波的雷达液位仪表的性能，并具有如下的优点，可很好地用于石油化工设备中烃类及其他介质液位的测量。
总而言之，“导波”就是“引导目标信号”的意思，使用导波雷达液位计有以下优点:
1、由于信号在波导体中传输不受液面波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，约为所发射能量的20%，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
2、介质密度的变化对测量无影响，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
3、能耗低。GWR输出到波导探头的信号能量小，约为常规雷达发射能量(1mW)的10%。这是因为波导体为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位;另外由于导波雷达耗能小，采用回路供电而不是单独的交流供电，从而大大节省了安装费用。
YK-RLGZAPFBA3MLA雷达液位计厂
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种）质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。
一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
1、能耗低。信号能量小，为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位；另外由于导波雷达耗能小，供电回路不是单独的交流供电，从而大大节省了安装费用。
2、信号在传输中不受介质波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
3、介质介电常数的变化对测量性能影响不大，导波雷达和常规雷达一样，采用传输时间来测量介质液位，信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别，普通雷达需考虑介质的影响，比较难辨识真正的液位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。
4、介质密度的变化不影响测量，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
5、雾气和泡沫不影响测量，由于电磁波不通过空间传播，因而雾气不会引起信号的衰减，泡沫也不会对信号进行散射而损失能量。
导波液位计的具体介绍
导波雷达液位计，它是化学工业中一种液位测量的仪表。导波雷达液位计依据的原理是依据时域反射原理(TDR)为基础的雷达液位计，它的的电磁脉冲是以光速沿钢缆或者探棒传播，当突然遇到被测
物体表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测物体表面的距离和脉冲在其间的传播时间成正比，经计算得出液位高度。
其使用时要注意的事项:导波雷达液位计对于安装的空间是有一定的要求的。注意介质的介电常数，并依据介电常数的大小选择适合的型号
导波雷达物位计的特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达大量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
它的测量范围说明:
1. 顶部盲区是指物料高料面与测量参考点之间的小距离。
2. 底部盲区是指缆绳部附近无法测量的一段距离。
3. 顶部盲区和底部盲区之间是有效测量距离。
