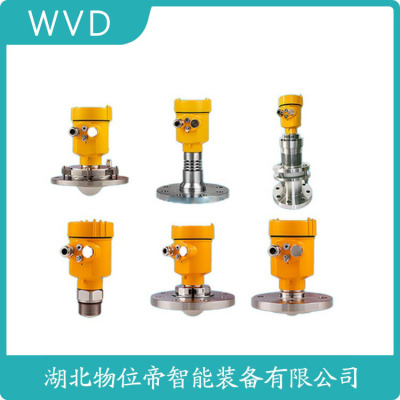

BRD188雷达物位计厂家

　　BRD188雷达物位计厂家

　　智能诊断与预测性维护功能

　　集成自诊断系统实时监测天线污染、元件老化等状态，信号质量指数（SQI）<70%触发警报。某粮仓应用使故障停机减少60%。温度漂移补偿确保长期稳定性0.01%/年。边缘计算在本地完成95%数据处理，仅上传关键参数。通过分析历史回波曲线，可提前2周预测介质特性变化导致的测量偏差。

　　罗斯蒙特导波雷达液位计 5300液位变送器适用于具有挑战性的液体、浆体和固体测量。该ROSEMOUNT物位计具有安装简便、无需标定等多种优势，且不受过程条件的影响。探头类型:硬单线、分段单线、软单线、硬双线、软双线、同轴型、带PTFE 涂层的探头、蒸汽探头。Ultra-thin layer detection through Pe-in-Petechnology. 罗斯蒙特物位计探头末端探测功能可提高液位测量的性。根据 IEC，适合要求 SIL/SIL2等级的应用。其中包括高压饱和蒸汽在电力和工业蒸汽系统中的应用，如锅炉汽包、蒸汽分离器、除氧器和高压给水加热器等。

　　若使用基于 HART的控制系统或资产管理系统，在安装罗斯蒙特液位变送器之前，请确认该系统的 HART 功能。安装之前，请先校验标签上的导波杆长度(L)。如需调整ROSEMOUNT导波雷达物位计导波杆长度，请参阅样册上的“调整导波杆长度”。管理低反射率、端温度和压力、重产品涂层和饱和蒸汽。蒸馏塔、给水罐和液化气的替代品。通常情况下，操作员并不能清楚得看到过程材料的堆积和表面状态的变化。测量设备可能具有监测表面状态的诊断功能，但接收信息却是另一大难题。如果采用模拟系统，则只能实现液位测量，限制了有价值的诊断信息的使用。

　　本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、变送器、编码器、泵阀、PLC、温度计等各种工控自动化产品和仪器仪表。经过长期的发展，公司汇集了国内价格及库存优势，具备全面业务进出口报关等，货期稳定、价格具有竞争力。

　　罗斯蒙特温度变送器644HAE5J5M5

　　ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5

　　ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA

　　ROSEMOUNT雷达物位计5301HA1S4Q8C1

　　罗斯蒙特雷达液位计5301HA1H1N4AM00190IBE1C1

　　罗斯蒙特差压变送器3051TG3A2B21AB4K5M5

　　ROSEMOUNT导波雷达液位计5301HA1H1N3AM0140ADNAM1C1

　　罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1

　　ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1

　　罗斯蒙特雷达物位计5301HA1S1E5BM01900BBE1M1C1

　　罗斯蒙特压力变送器3051TG1A2B21AB4K5M5

　　ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1

　　ROSEMOUNT液位计3301HA1S1V4AM0180BANAM1C1

　　ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1

　　罗斯蒙特压力变送器3051TG4A2B21AB4K5M5

　　罗斯蒙特温度变送器4

　　罗斯蒙特导波雷达液位计3301HA14

　　罗斯蒙特雷达物位计54

　　罗斯蒙特液位计5408A1SHA1E57R3DASAA3M5C1

　　ROSEMOUNT压力变送器3051TA2A2B21AB4M5

　　ROSEMOUNT差压变送器3051TA1A2B21AB4K5M5

　　罗斯蒙特导波雷达物位计5301HA1H1N3AM0230NAM1C1

　　ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1

　　罗斯蒙特差压变送器3051TA2A2B21AB4M5

　　ROSEMOUNT温度变送器644H5J6M5

　　ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1

　　罗斯蒙特液位计3301HA1S1V3AM0370RAE1M1C1

　　ROSEMOUNT液位计5900SPSF4

　　罗斯蒙特雷达液位计5900SPF2FI5R2AG1H8SPV8Z0ST

　　ROSEMOUNT压力变送器3051TG2A2B21AB4E5M5

　　ROSEMOUNT雷达物位计5900SPF14

　　罗斯蒙特物位计590A4AVQ4

　　ROSEMOUNT超声波液位计3102HA1FRCNAST

　　罗斯蒙特超声波液位计4ST

　　美国ROSEMOUNT流量计，罗斯蒙特流量计

　　美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器

　　美国ROSEMOUNT手操器，罗斯蒙特手操器

　　美国ROSEMOUNT导波雷达物位计，罗斯蒙特导波雷达物位计

　　美国ROSEMOUNT物位计，罗斯蒙特物位计

　　美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计

　　美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器

　　美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器

　　美国ROSEMOUNT变送器，罗斯蒙特变送器

　　美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器

　　美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计

　　美国ROSEMOUNT液位计，罗斯蒙特液位计

　　美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计

　　美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计

　　美国EMERSON流量计，艾默生流量计

　　美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计

　　导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量。不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。

　　罗斯蒙特导波雷达液位计上位机界面简洁、直观，其主要的控制界面是在一个选项卡控件中添加三个模块，每个模块由相应的控件组成操作界面。在界面内还增加了通信串口设置、系统界面文本信息和时间显示等模块，通过窗体的属性对各个控件增添了彩和图片，并对文本信息进行了修饰。上位机系统程序启动后，计算机上显示出可视化界面，但上位机和下位机的通信链路尚未建立，无法发送控制命令。通过对端口参数的选择和设置，点击连接端口按键即可完成通信连接。主体控制部分显示出监控界面，在监控界面内可以实现液面高度显示和波形图，还可以显示测量环境的实时温度等。存储和参数设置模块与产品信息模块，可以通过按键点击对应的选项卡名称，即可转换到该界面中。

　　BFRD701

　　BFRD702

　　BFRD703

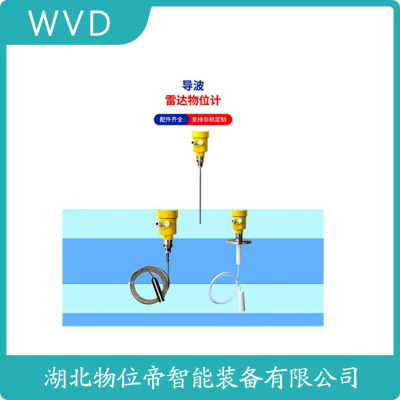

　　BFRD700系列导波雷达物位计

　　应用:液体和固体料位连续，测量量程30米。

　　BFRD701-缆式探头:主要用于固体料位及液体料位的测量，量程30米。

　　BFRD702-杆式探头:主要用于液体料位，量程6米。

　　BFRD703-同轴探头:主要用于测量介电常数较低的液体，量程6米。

　　概述

　　BF系列导波雷达液位变送器运用了TDR（时域反射原理）技术，TDR 发生器产生一个沿导波杆或缆绳传送的电磁脉冲波，当遇到比先前传导介质（空气或蒸发汽）介电常数大的介质表面时，脉冲波会被反射。用超高速计时电路来计算脉冲波的传导时间，从而达到稳定的液位测量。

　　BF系列导波雷达物位变送器是取代浮筒变送器和射频导纳（电容）液位变送器的更新换代产品。它与浮筒变送器相比不受介质比重的影响，与射频导纳（电容）液位变送器相比不受介电

　　常数变化的影响。不需要现场校调，只需输入物位数据进行组态即可，是现有的一种物位测量仪表都无可比拟的优点。

　　BF系列导波雷达液位变送器是针对复杂的物位工况而设计生产的，信号通过导波杆传播，而不是通过空气传送，导波杆上的空气和凝结水不会影响性能，可测量介电常数低至1.4 的介质（如丁烷）。并且不受压力、温度、密度的限制。

　　特性及优势

　　测量不受下列因素影响:

　　液体的密度，固体物料的疏松程度和温度

　　加料时的粉尘和液体表面的泡沫对测量无影响

　　同轴杆式探头的测量不受罐体及安装短管的内部结构的影响

　　探杆和缆式探头可以更换

　　安装指南

　　下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体管式探头只适用于液体物体。

　　安装位置:

　　尽量远离出料口和进料口。

　　对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　建议安装在料仓直径的1/4处。

　　缆式探头或杆式探头里罐壁距离不小于50厘米。

　　探头底部距罐底大约30mm。

　　探头距罐内障碍物距离不小于300mm。

　　.

　　特点:

　　可以测量介电常数大于等于1.4的介质。

　　一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　量程可以达到6米。

　　对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

　　接线方式

　　缆式探头的固定

　　如果缆式探头距离罐壁小于50厘米或有可能碰到罐壁上时，缆式探头的末端需要固定在罐底。

　　为了避免缆式探头在下料时过度受力，用户需将缆绳底部固定在罐底，固定时，应该尽量让缆绳保持一定的松紧度。选择缆式探头时应比实际距离稍长一些。

　　仪表尺寸

　　技术参数

　　参数:          工作频率:100MHZ-1.8GHZ

　　测量范围:缆式:0 - 30m；杆式、同轴式:0 - 6m

　　重复性:±3mm

　　分辨率:1mm

　　采样:回波采样54 次/s

　　响应速度:>0.2S（根据具体使用情况而定）

　　输出电流信号:4 - 20mA

　　精度:

　　通讯接口:      HART 通讯协议

　　过程连接:       G1-1/2 (BFRD701、BF-802)

　　法兰DN50，DN80，DN100，DN150(BF-803)

　　过程压力:       2Mpa

　　电源:          电源:24VDC(±10%),纹波电压:1Vpp

　　耗电量:max 22.5mA

　　环境条件:      温度-40OC～+100OC

　　外壳防护等级:  IP68

　　两线制接线:    仪表供电和信号输出共用一根两芯导线

　　电缆入口:2个M20*1.5(电缆直径5----9mm)

　　BRD188雷达物位计厂家

　　典型应用:

　　适用于固体和液体介质，用于各种复杂工况液位测量。

　　概述:

　　dt-yw900型脉冲雷达物位计因其的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。输出的4~20ma信号可以提供远端控制,采用了的微波技术和echo-tech回波处理技术以适应各种工况。脉冲雷达物位计的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。 脉冲雷达物位计适用于 煤厂、电厂、石油化工、食品行业及一般工业应用。

　　本产品的加工定制是是，品牌是鼎拓，型号是DT-YW900，类型是其他液位变送器，测量范围是0~35米，测量精度是＜0.2%，输出信号是4~20（mA），测量介质是固体、液体

　　测量原理   通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。   变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高，反射强度越大。

　　导波雷达技术的优势高度、的直接液位测量，无需对变化的过程条件（如密度、导电性、粘度、pH、温度和压力）进行补偿。无活动部件、无需重新标定，将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐，而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险

　　高度的应用灵活性

　　5300 系列的特性能更优，适用于更多应用；适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用；实现多方面，其中包括过程容器、控制和，即使是具挑战性的应用场合也能妥善处理，十分；可广泛选择材料、过程连接件、导波杆类型和配件；通过多种选项，您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件；动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。

　　佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性；能够将单管导波杆用于长测量范围、障碍物和低介电常数场合，确保在更多应用（如粘性介质）中具有性；对于具有挑战性的应用场合（如塑料颗粒和易沸腾的烃类产品），导波杆末端探测提供备份功能；智能电流接口具有更稳定的微波和 EMI 性能，可使外部干扰造成的影响小。

　　设计坚固，性高无与伦比的重型导波杆解决方案具有多层保护，可用于端温度和端压力；回波逻辑和智能软件功能具有更佳的能力，可跟踪表面，检测整个容器的状况；防溢罐保护和集成系统 SIL3 适用性均经过第三方认；电子部件和电缆连接位于单独的隔室中，操作更，并且更能受潮；带有验反射器，可轻松验变送器，检测高液位条件；

　　技术规格液体和半液体液位，和/ 或液体/ 液体界面，或固体物位；5301 型用于液位或全浸没界面测量；5302 型用于液位和界面测量；5303 型用于固体物位测量；微波输出功率额定 300 μW，大 45 mW；湿度0 - 100％ 相对湿度；启动时间小于 40 秒；输出:两线制， 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上，符合 HART 协议的主机都可调用。HART 信号可用于多站模式。

　　1、液位传感器测量原理

　　导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。

　　导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。

　　顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。

　　等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。

　　2、液位变送器工作原理

　　液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。

　　由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。

　　现场情况:介质:液化氨气，量程:10m，法兰:DN100，现场有磁翻板液位计现场显示。

　　分析:液化氨气属于易燃易爆介质，有毒，带腐蚀性，通常采用球形罐存储，压力约2.5Mpa，常温，介电常数小（1.6-1.9），一般带有导波测量管。

　　选型:导波雷达液位计，防爆，高压，标准DN100法兰

　　GDLD601-I41AMYNWL=10m

　　现场问题及原因分析:

　　问题1、现场磁翻板液位计与导波雷达物位计显示存在固定偏差40cm。

　　原因:如图:磁翻板液位计零点与导波雷达物位计零点不在同一个水平面，相差0.4m，选型时量程提供错误，应该选择10.4m。

　　解决:由于现场已生产，带压容器，不能将导波雷达物位计拆卸更改缆绳长度，只能将导波雷达

　　量程参数改为10.4m。更改后与磁翻板液位计除液位0.4m以下外显示一致。存在问题，容器内液氨液位降至0.4m以下后，导波雷达依然显示0.4m，不能归0。与使用厂家协商，可以接受。

　　问题2、现场仪表经常出现损坏现象。

　　原因:经检查，此罐为高压容器罐，压力约为2.5Mpa，由于导波雷达物位计的旁的其他仪表存在轻微渗露，导波雷达进线口没有拧紧，导致部分氨气进入电路板仓，腐蚀接线端子，致使仪表工作不正常。

　　解决:从新密封雷达旁边泄露仪表，拧紧导波雷达电气接口。

　　回声曲线图

　　结论:由于测量液化氨气存在高压、腐蚀、有毒、挥发、介电常数小等工况，但只要我们选型正确，由回声曲线图可知，可以满足现场高精度、测量的需求，而且通过应用该仪表，有效地降低了职工劳动强度，消除了事故隐患，为地面系统的平稳控制提供准确依据和数据。
