智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
雷达物位计是物位仪表一种常用产品类型，具有测量、性能稳定、性高、维护简便、适用范围广等优点。可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行测量，适用于粉尘、温度、压力变化大、有惰性气体及蒸汽存在的场合。那么，雷达物位计的种类和应用具体有哪些呢？
一、产品分类
按工作方式划分，雷达物位计可分为接触式雷达物位计和非接触式雷达物位计，具体如下:
1．非接触式（射空雷达） 雷达物位计
非接触式雷达物位计常用喇叭或杆式天线来发射与接收微波，仪表安装在料仓顶部，不与被测介质接触，微波在料仓上部空间传播与返回。
非接触式雷达物位计，按照微波的波形又可分为脉冲雷达物位计和调频连续波雷达物位计。
2．接触式雷达物位计
接触式雷达物位计一般采用金属波导体（杆或钢缆）来传导微波，仪表从仓顶安装，导波直达仓底，发射的微波沿波导体外部向下传播，在到达物料面时被反射，沿波导体返回发射器被接收。
这种可以通过导波线或导波杆直接接触所测物料来测量的接触式雷达物位计，主要是导波雷达物位计，根据其采用的金属波导体不同，又可进一步细分为:缆式（单/双）、杆式（单/双）和同轴导波雷达物位计。
相比接触式雷达物位计，非接触式雷达物位计具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素的影响等优点，是近年来发展快的一种测量仪器。
二、技术原理
1．脉冲雷达物位计
脉冲雷达物位计将发射微波脉冲，以光速（在空气中）传播，碰到被测介质表面（介电常数大于传播介质的介电常数），部分微波被反射回来（反射量取决于料面平整度/介电常数大小），被同一天线接收，介质的反射量（率）越大，信号就越强，越好测量；反射量（率）越小，信号就越弱，越容易受干扰。准确的识别发射脉冲与接收脉冲的时间间隔△t，从而进一步计算出天线到被测介质表面的距离D。
脉冲雷达原理图
2．调频连续波雷达物位计
FMCW雷达用24GHZ作为测量基频（载频），2GHZ为调节频宽, 整个扫描时间为7ms，完成一次线性扫描，信号发射后，经过一定的时间延迟后，接受到回波信号。在线性扫频中产生的时间差，将正比例液位距离，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，视频谱比较高和比较陡的信号为有用信号。
调频连续波雷达物位计原理图
3．导波雷达物位计
导波雷达发出高频微波脉冲沿着探测组件（钢索或者钢管）传播，当遇到被测介质时，由于介电常数突变，引起发射，一部分脉冲能量被发射回来。发射脉冲与反射回来的脉冲的时间间隔与被测介质的距离成正比。
三、应用区别
雷达物位计的应用范围很广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等领域，但是应用不同原理的雷达物位计，其解决的应用工况也各有不同。
脉冲雷达物位计一般可以用于大部分应用场合，主要针对圆柱形、35米以内罐体介质的液位测量；但对于球形罐或者带有搅拌功能的液体储罐，就需要使用导波雷达物位计进行测量；而针对大量程、粉尘较大的容器或储罐，就使用能量大、抗干扰能力强的调频连续波雷达物位计。
一、设计特■ 获得高计量交接精度以监测大容量液体设备
■ 通过第三方 IEC 61508 SIL 2 或 SIL 3 认
■ 可以提供更高的性
■ 型二合一功能可提供冗余液位测量
■ 2 线制 IS 总线电源使得安装便捷
■ 包括有线和 / 或无线数输
■ 可用于测量大容量储罐类型和产品 （范围包括液化气、轻油产品、原油以及沥青等）
提高测量精度、工厂效率和性
- 为大容量液体储罐提供高的液位精度
5900S 液位计及其 0.5 毫米或1毫米的仪表精度可将液位测量的不确定度降至。它通过提供以下功能优化您的存储运营:
■ 符合 OIML 和其他法定计量机构认的计量交接精度
■ 的库存管理
■ 的损耗控制数据
5900S 通常与高精度多点温度传感器配合使用，以计算高精度的 API 标准净体积。
- 使运营更加
■ 没有移动零件可提高性和减少中断
■ 大多数 5900S 天线类型都可以安装在运行中的储罐上
■ 艾默生智能无线技术可大幅减少安装成本，让您可轻松操作远程储罐
■ 5900S 是艾默生完整的储罐液位计量解决方案的一部分，艾默生已为 100,000 多个大容量液体储罐提供了储罐计量服务
- 提高溢出等级
■ 型二合一功能在一个外壳中有两个雷达液位计，可分别进行液位和溢出测量
■ 符合 IEC 61508 的 SIL 2 和 SIL 3 认
■ 符合 API 2350 兼容解决方案
获取完整的液位和库存信息
罗斯蒙特 5900S 是一款性能且具有计量交接精度的非接触式雷达液位计，适用于罐区和炼油厂。它通常会集成到高性能储罐计量系统中，包括用于计算净体积的平均温度测量。数据将传输到控制室，然后在一台主机或 TankMaster 库存软件包中显示。
艾默生的智能无线解决方案可作为备选方案针对远程储罐以及远距离现场接线不可用的应用，从而节省安装成本。
5900S 液位计提供天线选件以适应大容量液体存储应用和储罐类型。
- 自滴落设计不受冷凝影响
由于天线发射微波的抛光 PTFE 表面是倾斜的，因此其更不易受冷凝水或冷凝物的影响。冷凝液滴不会覆在有源天线上，因此，雷达信号不会因冷凝而衰减，从而确保更高的精度和的性。
- SIL 功能
罗斯蒙特 5900S 通过 SIL 2 和 SIL 3 认适用于防溢出系统。
带有 SIL 选件的 5900S 将在预设液位单独的报警回路并触发罗斯蒙特 2410 储罐 Hub 上的继电器输出。报警信号可连接到紧急停车系统 (ESD)/ 自动防溢出系统 (AOPS)。
SIL 2 需要一个 5900S。SIL 3 通过二合一 5900S 实现。配有SIL 继电器输出的罗斯蒙特 2410 储罐 Hub 也是 SIL 性所的。
- 可实现成本的冗余液位测量二合一液位计
5900S 液位计可在变送器表头中集成两个电子单元。
独有的二合一解决方案可在一台液位计中提供一个主要和一个备用单元，或一台液位计加上一个独立的、基于雷达的高高液位报警功能。
二合一解决方案还可通过组态进行实时增量校验，以比较两个单元的信号。
与安装两台液位计相比，二合一解决方案使机械和电气安装更加简便。
二、订购信息
1. 带抛物面天线的罗斯蒙特 5900S 雷达液位计
带抛物面天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计。它是在带固定顶盖、不带导波管储罐上安装的良选。因其具有窄雷达波束和高信噪比的特性，抛物面天线可安装在现有的检修孔盖上并靠近储罐壁。在某些情况下，还可安装在带浮顶的储罐上，用于测量向下至顶盖上目标板的距离。
■ 可测量各种产品，包括轻油产品、重质燃料油以及沥青等
■ 天线设计不受产品积聚和冷凝影响
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 通常安装在运行中的储罐上
表 1. 带抛物面天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 不包括法兰。
(8) 不适用于代码为 U1 的选件。
(9) 要求认 (SIS) 的代码为 S 或 3。
(10) 书包括保压接液部件。
(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
2. 带喇叭形天线的罗斯蒙特 5900S 雷达液位计
带喇叭形天线的罗斯蒙特 5900S 是一款非接触式雷达液位计。其管嘴更小，直径小200 毫米（8 英寸），可轻松安装在顶盖固定的储罐上。
■ 可测量各种产品（沥青或类似产品除外，此类产品建议使用抛物面天线进行测量）
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 通常安装在运行中的储罐上
表 2. 带喇叭形天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 要求认 (SIS) 的代码为 S 或 3。
(8) 书包括保压接液部件。
(9) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
3. 带有导波管阵列天线的罗斯蒙特 5900S 雷达液位计
带阵列天线的罗斯蒙特 5900S 是一款用于导波管测量的、性能的非接触式雷达液位计。它提供固定式和铰接盖式两个版本。
典型应用包括带浮顶的原油储罐和带 / 不带内浮顶的汽油 / 成品油储罐。
■ 适用于原油、汽油或同类产品
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 有效管道内生锈或产品沉积
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 铰接盖式版本更易于产品取样和人工投尺测量
■ 通常安装在运行中的储罐上
表 3. 带导波管阵列天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 要求计量交接类型认代码为 0 或 R，并且天线尺寸为 6 或 8。
(8) 不适用于代码为 U1 的选件。
(9) 要求认 (SIS) 的代码为 S 或 3。
(10) 书包括保压接液部件。
(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
4. 带 LPG/LNG 天线的罗斯蒙特 5900S 雷达液位计
带 LPG/LNG 天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计，用于测量加压或低温液化气。雷达信号在导波管内传输，即便在液体表面沸腾的情况下，也能使液位计获得强的回波。
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 具备参考设备功能，可在储罐运行时进行测量校验
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 内置压力传感器用于蒸发补偿，可提供测量性能
■ 集成球阀
表 4. 带 LPG/LNG 天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套
件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 包括集成球阀。
(8) 包括集成球阀和压力变送器。
(9) 要求危险场所认代码为 I1、 I2、 I5、 I6 或I7。(10) 要求认 (SIS) 的代码为 S 或 3。
(11) 书包括保压接液部件。
(12) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
三、技术规格
仪表精度
高精度:±0.5 毫米（0.020 英寸）
标准精度:±1 毫米（0.039 英寸）
温度稳定性
在 -40 至 +70°C（-40 to 至 158°F）的环境中 < ±0.5 毫米（0.020 英寸）
现场总线（标准）
FOUNDATION™ 现场总线 FISCO (Tankbus)
更新时间
每 0.3 秒重新测量一次
可重复性
0.2 毫米（0.008 英寸）
高液位变化率
高 200 毫米 / 秒
计量铅封
是
安装注意事项
请参阅罗斯蒙特 5900S 参考手册
测量原理
FMCW 方法（Frequency Modulated Continuous Wave，调频连续波）是指传输的雷达信号具有在 10 千兆赫周围线性频率变化的特点。当接收到反射后，液体表面反射的频率与通过天线发射的信号频率相比有轻微差异。频率差与天线和液体表面之间的距离成正比，因此与液位也成正比。该技术可获得稳定的测量值。
通讯 / 显示 / 组态
输出变量及单位
■ 液位和空高:米、厘米、毫米、英尺或英寸
■ 液位变化率:米/秒、米/小时、英尺/秒、英尺/小时、英寸/分钟
■ 信号强度:毫伏
组态工具
罗斯蒙特 TankMaster WinSetup、现场手持通讯器
FOUNDATION™ 现场总线特征
对性敏感
否
静态电流消耗
51 毫安
启动电压
9.0 VDC
设备电容 / 电感
请参阅后页的 “ 产品认 ”版块
类别（基本或链路主设备）
链路主设备 (LAS)
可用 VCR 数目
多 20 个，包括一个固定式
链路
多 40 个
小槽口时间 / 大响应延迟 / 小信息间延迟
8/5/8
功能块和执行时间
1 个资源功能块。
5 个转换器功能块（液位、寄存器、Adv_Config、体积和LPG）。
6 个模拟输入 (AI) 功能块:10 毫秒，2 个模拟输出 (AO) 功能块:10 毫秒。
1 个比例 / 积分 / 微分 (PID) 功能块:15 毫秒
1 个信号表征器 (SGCR) 功能块:10 毫秒，1 个积分器 (INT)功能块:10 毫秒，
1 个数学 (ARTH) 功能块:10 毫秒，1 个输入选择器 (ISEL) 功能块:10 毫秒。
1 个控制选择器 (CS) 功能块:10 毫秒，1 个输出分配器 (OS)功能块:10 毫秒。
实例化
是
符合 FOUNDATION™ 现场总线标准
ITK 5.2
PlantWeb 警报支持
是
操作支持向导
重新开始测量，写入保护设备，恢复出厂设置 - 测量组态，启动 / 停止设备模拟，设置为液面，重置统计信息，更改模式，寄存 / 移除假回波，刷新回波峰，校验针，更改气相压力，更改蒸汽温度。
高级诊断
软件、存储器 / 数据库、电子部件、内部通讯、模拟、液位补偿、液位测量、环境温度、气相压力 / 温度补偿、LPG 校验针以及手动测量值等。
电气
Tankbus 电缆布线
0.5-1.5 mm2 (AWG 22-16) 屏蔽双绞线
电源
FISCO:9.0 - 17.5 VDC，对性不敏感（例如 2410 储罐Hub）
实体:9.0 - 30.0 VDC，对性不敏感
总线电流消耗
50 毫安（二合一版为 100 毫安）
微波输出功率
< 1 毫瓦
机械
外壳材质及表面处理
聚酯漆涂层压铸铝材
电缆入口（连接件 / 密封接头）
两个 ½ - 14 NPT，用于电缆密封接头或导线管。变送器交付时，随附有一个用于密封未使用端口的金属堵头。
可选:
■ M20 x 1.5 导线管 / 电缆接头
■ 金属电缆密封接头 (½ - 14 NPT)。
■ 4 针插头型 Eurofast 连接器或 A 型 Mini 4 针插头型 Minifast连接器
总重量
■ 5900S 变送器头:单一版为 5.1 千克（11.2 磅），二合一版为 5.4 千克（11.9 磅）
■ 带喇叭形天线的 5900S:约为 12 千克（26 磅）
■ 带抛物面天线的 5900S:约为 17 千克（37 磅）
■ 带导波管阵列天线的 5900S:约为 13.5-24 千克（30-53 磅）
■ 带 LPG/LNG 天线的 5900S:6 英寸 150 psi 型约为 30 千克（66 磅）； 6 英寸 300 psi 型约为 40 千克（88 磅）
天线
5900S 天线采用自滴落设计，某些型号的天线还包括倾斜的抛光 PTFE 表面。较大限度地减少了天线上的冷凝水，雷达信号不会因冷凝而衰减。因此，无需维护操作，而且还提高了其准确性和性。根据储罐类型、储罐开口和应用可以选择适合的一款天线。
变送器表头
5900S 天线类型均可匹配同一变送器表头，从而将备用零件的需求降至。
■ 双仓室变送器外壳将电子部件和接线分开，更换时无需打开储罐
■ 可抵御雷电、湿气 / 雨水，而且外壳表面可耐受硫磺和盐雾环境
■ 电子部件包括一个或两个封闭单元。
二合一解决方案在同一个外壳中安装了两个一样的电气隔离电子单元。
5900S 拥有变送器频率在线调整功能，它使用一个晶体振荡器来控制输出频率，可达到更高的精度。这是无需液位计重新标定的原因之一。
环境
工作环境温度
-40 至 +70°C（-40 至 +158°F）。启动温度为 –50°C(–58°F)
储存温度
-50 至 +85°C（-58 至 +185°F）
湿度
0-100% 相对湿度
侵入防护等级
IP 66/67 和 Nema 4X
抗振性
IEC 60770-1 等级 1 和 IACS UR E10 测试 7
电信
符合:
■ FCC 15B A 类和 15C
■ R&TTE（EU 指令 99/5/EC）ETSI EN 302372； EN 50371
■ IC (RSS210-5)
电磁兼容性
■ EMC（EU 指令 2004/108/EC）EN 61326-1；EN 61326-3-1
■ OIML R85:2008
瞬变 / 内置雷电保护
根据 IEC 61000-4-5，电压 2 千伏等级接地。符合 IEEE 587 B类瞬变保护及 IEEE 472 浪涌保护。
压力设备指令 (PED)
97/23/EC
低电压指令 (LVD)
LVD（EU 指令 2006/95/EC）EN/IEC 61010-1
版本
1. 5900S 标准版
内置 Tankbus 终端电阻
有（需要时可连接）
菊花链
是
2. 5900S 二合一版
仪表精度(1)
± 0.5 毫米（0.020 英寸）
分离
液位计电子部件采用电气分离形式，两个电子单元共用一根天线
接线
单独或常规
储罐 Hub 连接
■ 将两个单元连接到一个 Hub，或
■ 将单元分别连接到不同的 Hub
内置 Tankbus 终端电阻
单 Tankbus 连接:有（需要时可连接）。
双 Tankbus 连接:可终止主 Tankbus。
菊花链
是
3. 5900S SIL 版
分离
液位计电子部件采用电气分离形式，SIL 3 版有共用天线
内置 Tankbus 终端电阻
否
菊花链
是
本质报警信号的电气属性
正常状态下，12.5 VDC，1-2 毫安（无报警）
接线
■ 其他单独的报警用 2 线电缆，或
■ 由两根 2 线电缆合并而成的单根电缆（报警和液位）
4. 带抛物面天线的 5900S
储罐内的工作温度
高 +230°C (+445°F)
测量范围
法兰以下 0.8 至 30 米（2.6 至 100 英尺）
可测量 0.5 至 50 米（1.6 至 164 英尺）。精度可能会下降。
如需更长的测量范围，请咨询当地代表。
压力范围
卡箍 / 螺纹式:-0.2 至 0.2 巴（-2.9 至 2.9 psig）
焊接式:-0.2 至 10 巴（-2.9 至 145 psig）
暴露在储罐环境中的材质
天线:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。
密封:PTFE
O 型圈:FEP 氟聚合物
天线尺寸
440 毫米（17 英寸），定制尺寸的天线请咨询厂家。
人孔尺寸和安装
500 毫米（20 英寸）开口。
使用法兰球将抛物面天线安装在人孔盖上。其设计可在一定范围内轻松调整天线倾角和方向。
灵活的法兰球无需装置即可安装在水平或倾斜的人孔上。
5. 带喇叭形天线的 5900S
储罐内的工作温度
高 +230°C (+445°F)
测量范围
法兰以下 0.8 至 20 米（2.6 至 65 英尺）。
可测量 0.5 至 30 米（1.6 至 100 英尺），精度可能会下降。
压力范围
-0.2 至 2 巴（-2.9 至 29 psig）
暴露在储罐环境中的材质
天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。
密封:PTFE
O 型圈:Viton® 氟橡胶
天线尺寸
175 毫米（7 英寸），定制尺寸的天线请咨询厂家。
管嘴直径
小 200 毫米（8 英寸）
储罐连接件
可使用水平法兰；安装位置靠近储罐壁时，可选用 4° 倾斜法兰。
要求高精度和性时，可使用水平安装法兰。液位计安装在靠近储罐壁的位置时，可使用 4° 倾斜安装法兰，以达到高精度。
6. 带导波管阵列天线的 5900S
储罐内的工作温度
-40 至 120°C（-40 至 248°F）
测量范围
法兰以下 0.8 至 30 米（2.6 至 100 英尺）
可测量 0.5 至 40 米（1.6 至 130 英尺）。精度可能会下降。
如需更长的测量范围，请咨询当地代表。
压力范围
固定安装型:20°C (68°F) 时 -0.2 至 2 巴（-2.9 至 29 psig）。
铰接盖安装型:5 至 8 英寸管道为 -0.2 至 0.5 巴（-2.9 至7.2 psig）。
10 和 12 英寸管道为 -0.2 至 0.25 巴（-2.9 至 3.6 psig）。
暴露在储罐环境中的材质
天线:聚苯硫醚 (PPS)
密封:PTFE
O 型圈:氟硅橡胶
法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404
导波管尺寸
5、6、8、10 或 12 英寸，定制尺寸的导波管请咨询厂家。
天线尺寸
5、6、8、10 或 12 英寸，定制尺寸的天线请咨询厂家。
储罐连接件
5 英寸孔型符合 ANSI 5 英寸 150 级
6 英寸孔型符合 ANSI 6 英寸
150 级 /DN 150 PN 16
8 英寸孔型符合 ANSI 8 英寸
150 级 /DN 200 PN 10
10 英寸孔型符合 ANSI 10 英寸
150 级 /DN 250 PN 16
12 英寸孔型符合 ANSI 12 英寸 150 级
低损耗模式
为达到计量交接大容量液体存储应用所需的精度，天线采用低损耗技术，该技术专为罗斯蒙特储罐计量产品而发明，用于在导波管中心传输雷达波。
这样可以消除由于导波管内部生锈和产品沉积而导致的信号衰减和精度下降。
7. 带 LPG/LNG 天线的 5900S
球阀的工作温度
-55 至 90°C（-67 至 194°F）
储罐内的工作温度
-170 至 90°C（-274 至 194°F）
测量范围
法兰以下 1.2 至 30 米（3.9 至 100 英尺）
可测量 0.8 至 60 米（2.6 至 200 英尺）。精度可能会下降。如需更长的测量范围，请咨询当地代表。
压力范围
-1 至 25 巴（-14.5 至 365 psig）。
注意！法兰的压力等级可能高于 25 巴，但大储罐压力仍为25 巴。
压力传感器（可选）
暴露在储罐环境中的材质
天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。密封:石英和 PTFE
导波管尺寸兼容性
天线可安装于 4 英寸 sch. 10、4 英寸 sch 40 或 100 毫米（内径 99 毫米）的导波管。如天线尺寸需定制，请咨询厂家。
法兰尺寸和等级
4 英寸 150/300 级
6 英寸 150/300 级
8 英寸 150/300 级
压力密封
附带双阻断功能的压力密封件由石英 / 陶瓷窗和防火球阀构成。使用压力传感器，可修正因蒸气而导致的偏差，从而获得测量性能。
校验可能性
通过参考设备功能，可在储罐运行时进行测量校验。安装在导波管孔内的校验针以及位于下方导波管末端的带校验环的反射板可在固定的预定义距离提供参考回波。
四、产品认
五、尺寸图
图 1. 带抛物面天线的罗斯蒙特 5900S 尺寸
图 2. 带喇叭形天线的罗斯蒙特 5900S 尺寸图
图 3. 带导波管阵列天线的罗斯蒙特 5900S 尺寸图
图 4. 带 LPG/LNG 天线的罗斯蒙特 5900S 尺寸图
RLPS64.AXBXXCHXKMXX雷达式液位计厂商
雷达液位计是对一系列用雷达原理测量液位高低的仪器的总称，导波雷达液位计就是增加了导波功能的雷达液位计，那么，导波雷达液位计原理是怎么样的呢?其中“导波”是什么意思呢?
“导波”的意思是指雷达从杂波中把目标信号检测出来。我们知道，雷达波遇到测量液面后在反射回来，通过计算时间、介质等，就能得出所测量液面的高低，然而由于液体表面有雾气和泡沫物体、介质在波导体上的沉积和涂污的回波信号存在，雷达很难分辨出那一个回波才是真正的目标。导波雷达采用一个波导体(探头)传播电磁能量，具有常规通过空间传播电磁波的雷达液位仪表的性能，并具有如下的优点，可很好地用于石油化工设备中烃类及其他介质液位的测量。
总而言之，“导波”就是“引导目标信号”的意思，使用导波雷达液位计有以下优点:
1、由于信号在波导体中传输不受液面波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，约为所发射能量的20%，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
2、介质密度的变化对测量无影响，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
3、能耗低。GWR输出到波导探头的信号能量小，约为常规雷达发射能量(1mW)的10%。这是因为波导体为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位;另外由于导波雷达耗能小，采用回路供电而不是单独的交流供电，从而大大节省了安装费用。
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点
导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
导波雷达物位计具有以下特点
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
主要技术参数
测量范围: 0---6米，缆式***大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: -1.0- 60 bar；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度:
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
型号规格
DCRD
代号
C1
8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）
探头型式及材料
C2
10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）
C3
同轴管式探头/不锈钢（***大量程6m、-40~350℃）
0
螺纹连接
过程连接
1
标准法兰
0
一体化（普通型）
电子部件相关
1
分离型（3m电缆）
2
其他
P
普通型
防爆选项
I
本安型
1
现场显示
显示及编程器
2
编程器
3
现场显示+编程器
4
无
X
客户的要求:如防爆外壳、量程等
其他选项

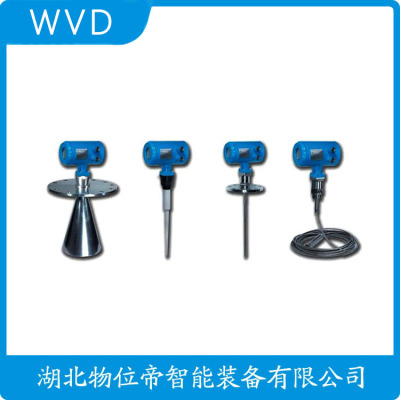

RLPS64.AXBXXCHXKMXX雷达式液位计厂商
导波雷达液位计工作原理
导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油、化工、电力、冶金、等行业的储罐、槽罐等容器的液位测量。本文将详细介绍导波雷达液位计的工作原理。
一、导波雷达液位计的组成
导波雷达液位计主要由以下几个部分组成:
1. 发射器:负责产生高频微波信号，通过天线发射出去。
2. 接收器:接收从被测容器底部反射回来的微波信号。
3. 处理器:对接收到的信号进行处理，计算出液位高度。
4. 显示器:显示处理后的液位高度。
5. 天线:连接发射器和接收器，传输微波信号。
6. 传感器:用于检测微波信号的强度，从而判断液位高度。
二、导波雷达液位计的工作原理
导波雷达液位计的工作原理主要基于微波的传播特性和回波原理。具体来说，当微波信号从发射器发出后，会沿着空气或管道传播到被测容器底部。在被测容器底部，微波信号会遇到被测液体的表面，部分微波信号会被反射回来。接收器接收到这些反射回来的信号后，将其传输给处理器进行分析处理。
三、导波雷达液位计的工作过程
1. 发射微波信号:发射器产生一定频率的微波信号，通过天线发射出去。
2. 传播与反射:微波信号在空气中或管道中传播，遇到被测容器底部时，部分信号会被反射回来。
3. 接收反射信号:接收器接收到从被测容器底部反射回来的微波信号。
4. 分析处理:处理器对接收到的信号进行分析处理，计算出液位高度。
5. 显示结果:显示器显示处理后的液位高度。
四、导波雷达液位计的优点
1. 非接触式测量:导波雷达液位计不需要与被测容器直接接触，避免了传统测量方法中的污染和磨损问题。
2. 高精度测量:导波雷达液位计具有较高的测量精度，能够满足各种工况下的需求。
3. 抗干扰能力强:导波雷达液位计具有较强的抗干扰能力，能够在复杂环境下稳定工作。
4. 易于安装和维护:导波雷达液位计结构简单，安装和维护方便，降低了使用成本。
总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力和易安装维护等优点，在各行业得到了广泛的应用。了解其工作原理有助于我们地应用和维护这种的测量设备。
工业生产过程要求液位测量仪表应满足多功能、智能化、、精度高、免维护等要求，磁致伸缩液位计、导波雷达物位计和差压变送器均适用于液位测量，昌晖仪表结合这三种仪表在火电厂的应用，对差压变送器、导波雷达物位计和磁致伸缩液位计性能原理与液位测量应用现状作一对比。
1、工作原理
①磁致伸缩式液位计工作原理
如图1所示，磁致伸缩式液位计根据磁致伸缩原理设计，其在一个非磁性传感管内装有一根磁致伸缩线，在顶端装一个压磁传感器，每秒发出10个电流脉冲信号，并开始计时，电流脉冲同磁性浮子在磁致伸缩线上产生一个扭应力波，沿磁致伸缩线向两端传送。测量压磁传感器收到这个扭应力波信号的起始脉冲和返回扭应力波间的时间间隔，来判断浮子位置，即得被测液位，转变为成比例的4-20mA信号输出。
图1 磁致伸缩式液位计工作原理
②导波雷达物位计测量原理
如图2所示，导波雷达液位计由发生器产生一个沿导波杆向下传送的电磁脉冲波，遇到介电常数大的液体表面时被反射，计算脉冲波的传导时间，而得到液位位置。
图2 导波雷达物位计测量原理
③差压变送器测量原理
差压变送器传感器是双侧压力作用测量元件，经压-电转换器，处理为标准4-20mA信号输出。
2、分析与比较
①差压变送器、导波雷达物位计和磁致伸缩液位计原理比较
A、磁致伸缩液位计根据磁浮子位置测得液位，测量影响因素为介质密度，介电常数、气相组分、工作温度、压力对测量没有影响。
B、导波雷达液位计测量的影响因素为介电常数、气相组分，温度、压力对测量也有一定影响。
C、差压变送器是根据压差变化测量液位，影响测量结果的因素如腔体真空或负压产生虚假读数；管路内气泡带来干扰；容器内水的密度改变导致测量误差。
②差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
A、磁致伸缩液位计特性
a、性强
由于磁致伸缩液位计采用波导原理，整个变换器封闭在不锈钢管内，和测量介质无接触，无机械可动部分，故无摩擦、无磨损，传感器工作，寿命长。
b、精度高
由于磁致伸缩液位计用波导脉冲工作，通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其他传感器达到的精度。
c、性好
磁致伸缩液位计测量时无需开启罐盖，避免了人工测量所存在的不因素；防爆性能高，本安防爆，使用，适用于对化工原料和易燃液体的测量。
d、易于安装和维护
磁致伸缩液位计一般通过罐顶已有管口进行安装，适用于地下储罐和已投运储罐，在安装过程中不影响正常生产。
e、便于系统自动化工作
磁致伸缩液位计的二次仪表采用标准输出信号，便于计算机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
B、导波雷达物位计特性
a、对液体、颗粒及浆料连续物位测量不受介质变化、温度变化、稀有气体及蒸汽、粉尘、泡沫等的影响。
b、液体量程小于15m时，测量精度为±5mm；量程大于15m时，测量精度为5mm±0.05%。
c、量程60m，耐250℃高温、40kg高压，适用于爆炸危险区域。
d、对蒸汽和泡沫有很强的抑制能力，测量不受影响。
e、顶部和底部具有盲区。
C、差压变送器特性:
a、常规差压变送器在许多液位测量应用中，在液体有额外的蒸气压力。由于蒸气压力不是液位测量的一部分，需要使用引压管和有密封件的毛细管来抵消它的存在。
b、电子远传技术采用数字结构取代机械部件，响应速度更快，测量精度也有所提高。
c、天气寒冷时装置通常需要伴热或保温，要检查引压管漏水、冷凝、蒸发和堵塞。
d、距离过长的毛细管会使压力传输变得误差过大，同时安装过程要求较高。
表1 差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
仪表类型 测量精度 性 安装 泄漏点 维护量 寿命
差压变送器 低 一般 复杂、附件多 较多 大 长
导波雷达 较高 较高 简单 较少 低 较长
磁致伸缩 高 高 简单 少 低 长
③工况干扰比较
实际应用中常见工况产生干扰和影响的情况如表2所示。
表2 实际应用中常见工况产生干扰和影响的情况
常见工况 差压变送器 导波雷达物位计 磁致伸缩液位计
压力变化 影响很大 无影响 无影响
温度变化 影响很大 有影响 无影响
震动干扰 影响很大 有影响 无影响
电磁干扰 无影响 有影响 无影响
介质 水、汽 水、汽 水、汽
介电常数 影响很大 影响很大 无影响
介质成分(如水、汽) 影响很大 影响很大 无影响
④适用范围比较
差压变送器、导波雷达物位计和磁致伸缩液位计适用范围如表3所示。
表3 差压变送器、导波雷达物位计和磁致伸缩液位计适用范围
适用范围 差压变送器 导波雷达物位计 磁致伸缩液位计
压力0-1MPa 适用 适用 适用
压力0-4MPa 适用 适用 适用
压力0-30MPa 适用 —— 适用
温度0-100℃ 适用 适用 适用
温度0-220℃ 适用 适用 适用
温度0-565℃ 适用 —— 适用
精度5‰-1‰ 适用 适用 适用
精度1‰ —— —— 适用
量程0-5m 适用 适用 适用
量程0-10m 适用 适用 适用
量程0-30m 适用 适用 适用
由对析可知:
①磁致伸缩液位计适用于电厂工况，精度高，稳定性很好，安装与维护量很小，基本不需要维护。在电厂高加、低加、凝汽器、除氧器等容器设备以及其他辅机工位，如油站、化水等均适用。其凭借环境适应性强、安装方便、高精度、低成本、免维护的优点，在当今液位测量领域占较大优势。
②导波雷达液位计适合的工况较好，对温度和环境要求较高，对于安装空间有一定的要求。安装要求避开进料口，以免产生虚假反射。不能安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近，佳安装位置在容器半径的1/2处。只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量，满足精度要求。调试较方便，运行和维护量不大。
③差压变送器适合的工况有限，而且传感器零漂移严重；测量偏差大，长期工作稳定性差，精度较低，受环境影响较大；安装及维护量较大，无论是正常运行还是例行维护，工作量都较大，现在基本作为一个备用选择。
JN-WSCLK434射频导纳液位计说明
概述
射频导纳料位仪由检测、变送两部分组成。检测部分由探头、保护套、传感器组成；变送部分由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初状态下，调整可变电容的大小，使电桥平衡，则输送给解调器的电压将为，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4~20mA DC电流，远传至控制室集中控制、记录，实现工艺流程的控制。应用在石油、化工、冶金、医、电力、食品、造纸等工业领域的液位料位连续测量。
JN-WSCLK434射频导纳液位计特点
▲结构简单，可动或弹性元部件，因此性*，维护量少。一般情况下,不必进行常规的大、中、小维修。
▲多种信号输出，方便不同系统配置。
▲适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
▲适用于酸、碱等强腐蚀性液体的测量。
▲完善的过流、过压、电源性保护。
JN-WSCLK434射频导纳液位计技术
1.检测范围:0.01~30m
2.检测范围:0.01~30m
3.精 度: 0.5级
4.承压范围: -0.1MPa~32MPa
5.探耐温: -50~250℃
6.环境温度: -20~60℃
7.储存温度:-55℃～+125℃
8.输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯
9.供电电压: 12～28VDC（需经栅供电）
10.固定方式:螺纹安装M20×1.5、M32×2，
法兰安装DN25、DN40、DN50。规格可按要求定制
11.接湿材质: 316不锈钢、1Gr18Ni19Ti或聚四氟乙烯
12.长期稳定性: ≤0.2%FS/年，
13.温度漂移:≤0.02%FS/℃（在0～70℃范围内）
14.防爆等级: 隔爆ExdⅡC T5
15.防护等级:IP67
16.本安参数:Ui:28VDC，Ii:93mA，Pi:0.65W，Ci:0.042uf， Li:0mH
JN-WSCLK434射频导纳液位计型谱
型号
基本代码
说明
JN-WLALL3008
导波雷达物位计
防爆
P
标准型（非防爆）
I
本安型（ExiaⅡCT1~6）
D
本安型+隔爆型（ExdiaⅡCT1~6）
一体化过程连接/材质
G
G11/2A螺纹/不锈钢
N
11/2NPT螺纹/不锈钢
C
法兰DN50 PN1.6/不锈钢
D
法兰DN80 PN1.6/不锈钢
E
法兰DN100 PN1.6/不锈钢
F
法兰DN150 PN1.6/不锈钢
H
法兰DN200 PN1.6/不锈钢
K
法兰DN250 PN1.6/不锈钢
Y
约定
密封温度
P
普通密封:（-40~100）℃
G
高温密封:（-40~250）℃带散热器
外壳/天线防护等级
P
塑料/IP65
L
铝/IP67
电气接口
M
M20*1.5
N
1/2NPT
现场显示
V
带
X
不带
编程器
B
带
X
不带
型号定制
WT
