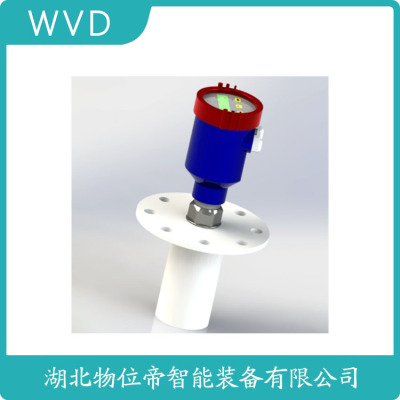

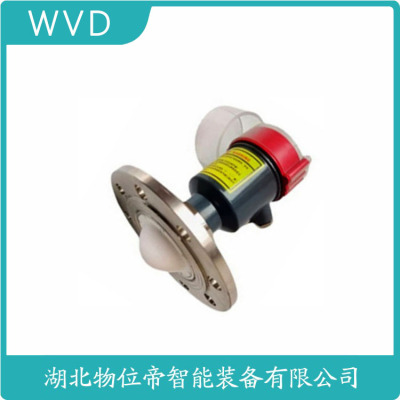

JLRS560E1AHWAEND高温微波雷达物位计厂商
通信协议与系统集成能力
支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。
导波型雷达物位变送器发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
多种过程连接方式及探测组件的形式，导波型雷达物位变送器适于各种复杂工况及应用场合。如:石油、化工、电力治金、等高温度高压力、强腐蚀的酸碱或粘稠的、混浊的含有杂质及小介电常数介质等。
导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。
导波雷达液位计的优点
1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。
2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外
3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。
4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。
5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。
6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。
7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。
膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。
导波雷达液位计的功能特性
用导波雷达液位计测量液位是合适的方法
导波雷达液位计测量不受水箱形状的影响
导波雷达液位计不受介电常数、温度、压力、密度的影响
不受仓库表面变动、粉尘、蒸汽、泡沫的影响
导波雷达液位计的测量长度可以灵活改变，不需要标定
测定结果为高精度、再现性、高分辨率
测量范围是二十四米
适用介质温度范围-50 600
适用压力范围为40bar
导波雷达液位计有多种探针类型和材质
可以选择数字显示
导波雷达液位计的安装
1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。
2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。
导波雷达液位计原理
从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。
在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。
JLRS560E1AHWAEND高温微波雷达物位计厂商
雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
反射的脉冲信号沿缆绳传导到仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为:L=E-D
通过输入空罐高E（=零点），满罐高F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
液体及固体测量，复杂过程条件。
参数: 工作频率:6.8GHZ
测量范围:缆式:0-30m；杆式、同轴式:0-6m
重复性:±3mm
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:<0.1%
通讯接口: HART 通讯协议
过程连接: G1½A/G2A/1½NPT
法兰DN50，DN80，DN100，DN150
过程压力: -1-40bar
电源: 电源:24VDC(±10%),纹波电压:1Vpp 耗电量:max 22.5mA
环境条件: 温度-40℃～+80℃
防爆/防护等级: EXiaIICT6/IP68
两线制接线: 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20×1.5(电缆直径5--9mm)
H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是测量距离。
注意:
只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。
订货需知:
为了能好的为您提供服务，请您根据您的实际情况，参照选型指南（未尽事项，请来电咨询），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。
按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的人员将协助您选型或为您设计制造的产品，请提供下列资料:工作压力、工作温度、介质名称、对材料的要求等。
ROSEMOUNT导波雷达液位计3308 无线液位变送器可在以前无法进入的位置自动执行液位测量和界面测量。该ROSEMOUNT液位计安装简便，无需接线或标定，以及不受不断变化的过程条件影响。ROSEMOUNT物位计精度 0.12in.(3mm)，可重复性 0.08in. (2mm)，测量范围 Z大 56ft (17m)，通讯协议WirelessHART。直接切换技术可提高灵敏度、性并延长电池寿命。信号质量能够让您以前瞻性的方式使用液位仪表。罗斯蒙特物位计3308 系列变送器可安装在露天环境中，测量非存储于罐中的液体，敞开式应用——池、槽、坑。
罗斯蒙特导波雷达变送器对储罐形状不敏感。产品的反射率是测量性能的一个关键参数。具有高介电常数的介质的反射性能较好，测量范围较长。罗斯蒙特液位计3308系列是基于时域反射测量技术（TDR）原理的种真正的无线液位变送器。界面峰——这个峰指示界面液位。这个峰是由上方产品和具有较高介电常数的底部产品之间的界面的反射导致的。当测量模式设置为产品液位、界面液位、或使用浸没导波杆测量界面液位时，会示出这个峰。产品表面峰——这个峰指示产品液位，是由产品表面的反射导致的。
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT导波雷达物位计，罗斯蒙特导波雷达物位计
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
罗斯蒙特导波雷达液位计5301HA1S4Q8C1
ROSEMOUNT差压变送器3051TG3A2B21AB4K5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT雷达液位计5408A1SHA1E57R3DASAA3M5C1
罗斯蒙特差压变送器3051TA1A2B21AB4K5M5
罗斯蒙特雷达液位计5900SPSF4
罗斯蒙特超声波液位计4ST
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
ROSEMOUNT压力变送器3051TA2A2B21AB4M5
ROSEMOUNT液位计590A4AVQ4
ROSEMOUNT超声波液位计3102HA1FRCNAST
罗斯蒙特温度变送器644H5J6M5
罗斯蒙特导波雷达物位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特差压变送器3051TG4A2B21AB4K5M5
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
ROSEMOUNT雷达物位计5301HA1H1N4AM00190IBE1C1
ROSEMOUNT物位计3301HA1S1V3AM0345RA2AM1C1
罗斯蒙特导波雷达液位计5301HA1H1N3AM0140ADNAM1C1
罗斯蒙特压力变送器3051TG1A2B21AB4K5M5
罗斯蒙特雷达物位计54
罗斯蒙特雷达液位计5900SPF2FI5R2AG1H8SPV8Z0ST
罗斯蒙特压力变送器3051TG2A2B21AB4E5M5
罗斯蒙特液位计5301HA1H1N3AM0340AANAM1C1
ROSEMOUNT液位计3301HA1S1V3AM0370RAE1M1C1
ROSEMOUNT温度变送器4
罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1
罗斯蒙特温度变送器644HAE5J5M5
ROSEMOUNT导波雷达物位计5301HA1H1N3AM00080AANAC1
ROSEMOUNT雷达液位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特雷达物位计3301HA1S1V4AM0180BANAM1C1
罗斯蒙特液位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特导波雷达液位计3301HA14
ROSEMOUNT雷达物位计5900SPF14
本公司主要欧美原装工业控制产品及电子仪器仪表，价格好，货期短，原装，货源充足，型号，可以提供报关单。我们一直致力于引进知M 的高质量工业自动化仪器仪表和技术，现已与多家欧美公司建立代理合作关系，产品广泛应用于石油化工、机床、电力、冶金、电子、汽车等行业。
罗斯蒙特物位计在使用中常见的故障与解决方法。1、导波雷达液位计测量数据无变化，拉直线。检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。2、导波雷达液位计导波筒内壁不光滑，影响数据测量。将导波雷达液位计导波筒抽出，检查导波雷达液位计导波筒内壁不光滑，存在毛刺现象，用工具打磨之后，互换位置统一下装，下装前用水平仪测量确保垂直度良好，观察波形曲线，恢复正常。导波筒内壁保持光滑度，安装时确保与油箱底部相垂直，严禁倾斜下装。
ROSEMOUNT导波雷达液位计中，单片机MSP430F149 输出到信号调理模块主要有三路信号 PWM0、PWM1、PWM2，其设置程序在定时器初始化函数中已经给出。PWM0信号是 460KHz 的周期性方波信号，是通过对外部晶振分频直接从 SMCLK 端口输出的。在导波雷达液位测量过程中，PWM0信号主要用于调制产生窄脉冲发射信号，再经延时电路处理后，作为采样信号对反射信号进行等效时间采样，还为 HART芯片提供时钟信号。两路信号 PWM1 和 PWM2 是由单片机内部定时器控制从特定的 I/O 端口输出，其周期是0.1s、占空别是 30% 和 35%。
1、概述
导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。
2、主要技术参数
测量范围:0.6~30.5m，0.6~61m
准确度:±5mm
分辨率:±1.6mm
显示单位:在现场可选择毫米、厘米、米或%等工程单位。
工作电源:13.5~36VDC，两线制
介质介电常数:单杆:小1.3
双杆:小1.7
介质大粘度:1500cp
材质:壳体:铸铝
传感器:316L
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:三夹子1.5“
认:FM，CSA，CENELEC
隔爆型ExdIICT6
本安型ExiaIICT6Ga
外壳防护:IP67
1、液位传感器测量原理
导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。
导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。
顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。
等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。
2、液位变送器工作原理
液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。
由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。
E+H导波雷达液位计特点，Levelflex 自顶向下安装，满足行业应用要求，底部回波算法(EoP)使得测量更加。测量精度:杆式传感器 +/- 2 mm (0.08 in)，缆式传感器 +/- 2 mm (0.08 in)，即使在多变的测量产品或过程条件下，依然保持测量。Levelflex FMP50 用于液体、浆料和泥浆的连续物位测量。测量值不受介质变化、温度变化、气体覆盖或蒸汽的影响。过程连接:螺纹 G 3/4、MNPT 3/4；法兰，UNI法兰。主要接液部件:杆式传感器 316L、PPS、Viton，缆式传感器 316、PPS、Viton。Levelflex 在出厂前已经按照用户订购的探头长度进行预设置。因此，在大多数场合中只需输入相关应用参数，设备即可自动适应测量条件。
通常，使用杆式探头测量液体。缆式探头用于超过 4 m (13 ft)量程的液体测量，以及罐顶间隙不允许安装杆式探头的工况下的液体测量。容器壁与杆式探头或缆式探头间的距离（A）:光滑金属罐壁:大于 50 mm (2 in)；塑料罐壁:与容器外部金属部件间的距离大于 300 mm (12 in)；水泥罐壁:大于 500 mm (20 in)，否则会减小有效测量范围。选择正确的安装位置，避免缆式探头在安装和操作过程中出现缠绕（例如介质冲击仓壁时）。缆式探头悬空安装时（探头末端未固定在容器底部），在整个测量过程中缆式探头与容器内部装置间的距离均不得小于 300 mm (12")。
E+H超声波液位计FMU41-ARB2A2
E+H科里奥利质量流量计83A02-ASVWAAACAHAH
E+H差压变送器A1CGCRKJA+
E+H压力变送器PMP51-AA21JD1SGCR1JA1+
E+H液位计FMR52-B2ANCABPAHK+LA
E+H物位计FMP51-AAACCAUAA4GDJ+F4Z1
E+H温度计TR11-AADBHSYH3000
E+H科里奥利质量流量计8F3B08-AAIBAAAFAASAD4SAA1+
E+H液位计FMP57-AAAACBLCA4GGE+
E+H导波雷达物位计FMP57-ACCDLCA4CFJ+J1
E+H温度变送器TMT182-A1KBA
E+H流量计8F3B50-AAIBAAAFAASAD2SAA1+
E+H雷达物位计FMR52-BBACCABPCGK+
E+H雷达液位计FMR51-AAACCABDD3RVJ
E+H超声波物位计FMU30-AAHEAAGGF
E+H温度变送器TMT180-A213AEAPD
E+H超声波液位计FMU90-R11CA131AA3A
E+H雷达液位计FMR245-A3CFKAA2A
E+H液位计FTL31-AA4U3BAWSJ
E+H质量流量计80F50-AD2SAAAAAAAA
E+H雷达液位计FMR231-AEGGSSAA2AA
E+H雷达物位计BMVCEVEE2
E+H超声波物位计FMU90-R11CA161AA3A
E+H超声波液位计FMU40-ARB2A2
E+H流量计83F80-2D2SA9SAAB
E+H质量流量计80E25-AD2SAAA1AABH
E+H压力变送器FMB51-BA21JA1FGD80GGJB2A+
E+H温度计TR10-AAD3BHSFGC000
E+H超声波物位计FMU90-R11CA212AA3A
E+H导波雷达物位计FMP50-AAACCAAAA1GDJ+
E+H导波雷达液位计特点FMP40-AAA2CRJB21AA
E+H质量流量计83A02-ASVWAAACAHAH
E+H差压变送器PMP51-AA21JA1SGCGMJA1+
E+H压力变送器PMP71-GBA1U21RHAAA
E+H差压变送器PMD55-AA21BA27CGCHAJA1A+PB
E+H科里奥利质量流量计8F5B25-BBDBAEAAGBAB3ASDD4SAA1+
E+H物位计FTL33-AA4M3ABWSJ
E+H雷达物位计FMR56-AAACCABNXWG+
E+H物位计FMP45-AARGJG31A4A
德国E+H温度变送器，德国E+H温度计
德国E+H PH变送器，德国E+H PH计
德国E+H铝离子分析仪，E+H铁离子分析仪
德国E+H ORP电，德国E+H ORP传感器
德国E+H超声波流量计，德国E+H涡街流量计
德国E+H分析仪，德国E+H ORP分析仪
德国E+H PH分析仪，德国E+H PH探头
德国E+H溶解氧电，德国E+H溶解氧传感器
德国E+H溶解氧变送器，德国E+H溶解氧仪
德国E+H电导率传感器，德国E+H电导率电
德国E+H余氯仪，德国E+H余氯传感器
德国E+H臭氧传感器，德国E+H光度计
德国E+H COD分析仪，德国E+H TOC分析仪
德国E+H液位计，德国E+H超声波液位计
德国E+H氨氮分析仪，E+H盐分析仪
德国E+H电导率变送器，德国E+H电导率仪
德国E+H浊度传感器，德国E+H浊度仪
德国E+H电磁流量计，德国E+H热式质量流量计
德国E+H科氏力质量流量计，德国E+H变送器
德国E+H总氮分析仪，德国E+H总磷分析仪
德国E+H PH电，德国E+H PH传感器
本公司主要代理欧洲、美国等厂家的传感器PLC流量计变送器分析仪泵阀液位计仪器仪表等各种工控自动化仪器仪表。我们一直致力于引进的高质量工业自动化仪器仪表和技术，现已与多家欧美公司建立代理合作关系，产品广泛应用于石油化工、机床、电力、电子、冶金、汽车等行业。我们的优势供应产品:倍加福P+F传感器、HEIDENHAIN海德汉、AB模块、艾默生EMERSON流量计、KRACHT齿轮泵、图尔克TURCK传感器、VEGA液位计、E+H流量计、罗斯蒙特ROSEMOUNT流量计、西克SICK传感器、BECKHOFF倍福、皮尔磁PILZ继电器、易福门IFM传感器、MTS位移传感器、REXROTH力士乐。
E+H导波雷达物位计由基于导波雷达技术的智能、回路供电的液位与界面变送器组成。由于采用数字化取样以及信噪比较高的信号处理技术，即使在其恶劣的工况下，这些仪表也可对液体和浆状物料进行的测量。液位与界面的测量从根本上消除了粉尘、蒸汽、干扰障碍物与湍流的影响。甚至适用于体型微小或奇形怪状的储罐测量。液位和界面的测量真正消除了温度、压力、蒸汽气体混合物、密度、湍流、泡沫/沸腾、不同介电常数的介质和粘度的影响。液位计运用了时域反射原理，变送器模块部分产生一定频率的电磁信号沿导波传感器传播，遇到不同介电常数的介质时产生反射，单片机通过算法可以得到待测液位高度。
E+H导波雷达液位计特点，其包括液位计主体、导波杆、固定法兰、保护套管、导波杆固定架、同心异径管和保护套管固定架；在固定法兰上设有保护套管，保护套管顶端与固定法兰底部焊接，在所述固定法兰顶部安装所述液位计主体；在保护套管管壁上均匀排列有采样孔；在保护套管内的导波杆上固定导波杆固定架；在保护套管外壁滑动套接有同心异径管，同心异径管的大口端朝向液位计主体方向设置；在同心异径管外壁上固定设有与保护套管轴向垂直的保护套管固定架。优点在于:液位实时测量的准确性，工艺生产的连续正常运行；检修导波雷达液位计时，不需要清空设备内介质，就可对导波雷达液位计进行拆装检修，易于检修维护。其特征在于，导波杆固定架与所述保护套管内腔截面形状相同，在导波杆固定架上设有两个以上的竖直通孔。
JLRS560E1AHWAEND高温微波雷达物位计厂商
导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，适合卧罐和其他小型。也是安装空间有限的地下储罐的理想选择。
计采用时域反射原理（TDR）进行测量。其工作原理是:电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。
导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。根据介质特点，选择合理的安装位置，避免影响测量效果。
对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ 内，可将导波杆固定。导波杆与容器底部需有间隙，间隙至少为５ｍｍ。导波杆不得接触设备管嘴，需有的安装空间即可。而对于软缆类导波雷达液位计，导波缆杆接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。若金属容器壁光滑，导波雷达与设备内壁之间的水平距离小间隙为100ｍｍ，若是容器存在干扰物其小间隙则更大，以制造商资料为准。
