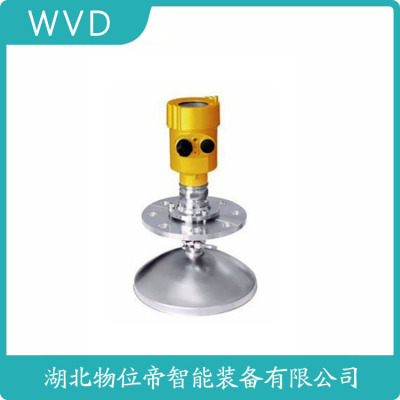

FX81ADETBFHXDNXX雷达式液位计生产
通信协议与系统集成能力
支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
1、液位传感器测量原理
导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。
导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。
顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。
等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。
2、液位变送器工作原理
液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。
由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。
FX81ADETBFHXDNXX雷达式液位计生产
德尔信DX-DB 杆式液位变送器0-25m 0.2不锈钢 四氟乙烯 24v4-20（mA） 各种液体 导波雷达连续物位仪表，产品适用于大多数应用场合的连续测量。仪表广泛用于工业和民用现场化工、石油等，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无要求，可测液位、界位油水分离等。仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。
性能
性能 传感器材质:
电源: 316SS-316不锈钢
两线制标准24VDC TFE-特氟隆
（11.5～36VDC） PFA-聚氟代丙烯酸酯
输出: FEP-聚四氟乙烯
4-20mA CS-碳钢
环境温度: 陶瓷
-40～70℃ 外壳防护:
介质温度: IP66
－185～280℃， 防爆区域等级:
260℃以上，向公司查询 电缆和传感元件
负载: 在1区、2区组别本质。
24VDC@625Ω 两线制的电子单元
响应时间: 在1区Ⅰ、Ⅱ、Ⅲ级C、D、E、F、G组本质
标准:20毫秒 在1区Ⅰ级A、B、C、D组为防爆型（分体式）
可选:0～30秒可调 在1区Ⅱ级E、F、G组和Ⅲ级为防粉尘燃烧型
: 在2区Ⅰ级A、B、C、D组为非燃烧型。
标准条件下±0.5% 传感器安装:
负载影响: NPT螺纹（标准）
0-负载变化0.2% 公制法兰及ANSI法兰（可选）
MAGNETrol/麦格纳丘液位开关T31-002N-BOB
额定压力为720 psi
处理温度为--40F~160F
成本有效的复合法兰设计选项
NACE和/或ASME B31.3建设
比重低至0.40
MAGNETROL公司介绍:
美国Magnetrol自从1932年专利设计并开始销售代物位控制仪表以来，Magnetrol的名字就一直代表了的质量和不断的。
今天，Magnetrol的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到Magnetrol的产品。
凭借多样化的物位/流量测量技术，Magnetrol在物位/流量仪表市场上有着不可替代的领先。
为了的为中国用户服务，MAGNETROL在1999年走出了坚实的一步:在中国的上海设立了办事处。MAGNETROL希望以此为中国的发展做出贡献。
MAGNETROL RF电容式液位变送器/液位开关主要型号:
Kotron 82 CE 经济型变送器
Kotron 805 回路供源智能型变送器
Kotron 811 单点式开关
Kotron 804 全能型变送器
MAGNETROL RF电容式液位变送器/液位开关应用:
清洁或脏的液体，粘稠的浆料高温和高压的流体
MAGNETROL RF电容式液位变送器/液位开关相关产品:
MAGNETROL热式气体质量流量计
MAGNETROL热扩散式流量/界面&液位开关
MAGNETROL脉冲串雷达液位变送器
MAGNETROL导波雷达液位变送器
MAGNETROL浮筒液位变送器及基地调节仪
MAGNETROL磁浮子液位计
MAGNETROL浮球液位开关
MAGNETROL超声波接触式液位开关
MAGNETROL超声波液位变送器
MAGNETROL振动棒料位开关
Magnetrol主要用应用:
为电力、石化、制、钢铁和轻工等行业提供了优秀的产品，已经了客户的广泛和大力支持。
欣 生MT5000导波管雷达液位变送器 导波雷达物位计0.6~61米 0.075%4~20mA（mA） DC24V
MT5000导波管雷达液位变送器
概述
MT5000导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或Honeywell DE协议进行通讯。
主要技术参数
测量范围:0.6~30.5m；0.6~61m
度:&plun;5mm
分 辨 率:&plun;1.6mm
显示单位:在现场可选择毫米mm、厘米cm、米m或%等工程单位
工作电源:13.5-36VDC，两线制
介质介电常数:单杆:小1.3min.
双杆:小1.7min.
介质粘度:1500cp
材质:壳体:铸铝
传感器:316L 316L SS,
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准 如、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:卫生快装卡箍DN50
认 :FM，CSA，CENELEC
隔爆型:ExdII6
本安型:ExiaIIBT6
护等级:IP67
探杆的测量盲区
型号规格
外形和安装尺寸
导波雷达液位计与其他雷达液位计相比，具有不同的工作原理，也有自己的优势和不足。用户尤其是采购人员了解这些信息，对于正确的选型重要。下面，就导波雷达液位计的原理和优缺点具体介绍如下。
一、导波雷达液位计的工作原理
导波雷达液位计的工作原理是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
而普通雷达液位计的工作原理是****—反射—接收。具体说来就是，雷达传感器的天线以波束的形式****电磁波信号，****波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。****及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。
计为Rada-21高频脉冲雷达液位计
二、导波雷达液位计的优缺点
1、导波雷达液位计的不足
（1）不适合用于测量腐蚀性和粘附性液体，也不适合用于食品等级要求较高的场合
从两种雷达液位计的不同工作原理，可知雷达液位计是非接触式测量，导波雷达液位计为接触式测量。所以，需要考虑介质的腐蚀性和粘附性，在食品等级要求较高的场合，也一般不用导波雷达液位计。
（2）导波雷达液位计的安装和维护不便
导波雷达液位计在测量时，过长的导波杆（缆）为安装和维护增加了不少困难。而且相比能够互换使用的普通雷达液位计，导波雷达液位计的导波杆（缆）的长度根据工况固定，一般不能互换使用。所以，一般来说，导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。
（3）导波雷达液位计的测量距离受限
导波雷达液位计的测量距离不会很长，而普通雷达液位计在30~40m的罐体上应用比较常见，甚至可测到60m。
2、导波雷达液位计的优势:
（1）对波动较大介质的测量更稳定
在罐内有搅拌，介质波动较大的工况下，用底部固定的导波雷达液位计比普通雷达液位计更为稳定，优势也更为明显。
（2）更适于对小罐体内物料的测量
在测量小罐体内的物位时，由于安装测量空间小（或罐内干扰物较多），一般普通雷达的液位计不适用，而导波雷达液位计则不受限。
（3）导波雷达液位计不受介电常数高低的限制
普通雷达液位计和导波雷达液位计的测量原理都是基于介质介电常数的差别进行测量的，由于普通雷达液位计****的波是发散的，当介质介电常数过低时，信号太弱测量就会不稳定，而导波雷达液位计****的波是沿导波杆传播的，信号相对稳定。
此外，导波雷达液位计一般还有底部探测功能，可以根据底部回波信号的测量值加以修正，使信号更为稳定准确。
ZPRD701导波雷达液位计既可以测量液体，也可以测量固体,是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。可发出高频率微波，沿着探杆传播，由于遇到被测介质，介电常数突变，引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时，导波雷达也可以测量两种不同介质的界面，充分利用介质的介电常数的不同。但测量条件是上层介质不导电，或其介电常数比下层介质介电常数小10倍以上。脉冲的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。导波雷达物位计可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。理想的短管直径小于150mm，高度小于150mm，若安装于较长的短管上，应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。尽量避免安装在直径大于250mm的短管上。导波雷达物位计无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
ZPRD701导波雷达液位计
ZPRD701导波雷达液位计应用:煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等；原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等；矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；原料仓、储料塔、干燥鼓、化学物料存储仓等；采石场、食品、制、、造船等行业等.
ZPRD701导波雷达液位计技术参数:
参数: 工作频率:6.8GHZ
测量范围:缆式:0-30m；杆式、同轴式:0-6m
重复性:±0.1% ±0.2% ±0.3% ±0.5%
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:<0.1%
通讯接口: HART 通讯协议
过程连接: G1½A/G2A/1½NPT
法兰DN50，DN80，DN100，DN150
过程压力: -1-40bar
电源: 电源:24VDC(±10%)
纹波电压:1Vpp
耗电量:max 22.5mA
环境条件: 温度-40℃～+80℃
防爆/防护等级: EXiaIICT6/IP68
两线制接线: 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20×1.5(电缆直径5--9mm)
型 号ZPRD701ZPRD702ZPRD703
应 用适用于大量程。可测固体和液体介质。适用复杂测量，液体和固体颗粒状介质，大粉尘环境适用于固体和液体介质测量， 粉状颗粒介质。固体、液体测量，可用于介电常数比较小的液体。测量范围0~35米0~6米0~6米连接方式螺纹（G1-1/2″，1-1/2″NPT），法兰（DN50/80/100/150）料仓开口螺纹（Φ40），法兰（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm）工作温度-40~350℃工作压力-1.0~4.0MPa精 度0.1%±1mm（顶部盲区300mm）采 样回波采样 55次/秒防爆等级EXiaIICT6/ExdIICT6防护等级IP66/IP68信号输出两线4~20mA/HART或三线4~20mA天线材质不锈钢电 源电源:24VDC（±10%）；波纹电压:1Vpp; 耗电量:zui大22.5mA环境温度-40~80℃电缆接口M20×1.5(电缆直径7--10mm)
FX81ADETBFHXDNXX雷达式液位计生产
主要规格产品5301 型用于测量液位或界面（界面测量适合于*浸入导波杆）。
5302 型用于测量液位和界面。
5303 型用于测量固体物位。测量原理 时域反射原理 (TDR)测量范围 长达 164 ft. (50 m)介电常数使用安装在旁通管的同轴导波杆或单缆导波杆测量时小为 1.2，其他导波杆为 1.4。请参阅 《产品数据表》了解完整的数据规格。导波杆材质不锈钢、 合金400 、 合金C276 (UNS N10276) 或 PTFE 涂层的不锈钢参考精度±3 mm (± 0.1 in. ) 或 ± 0.03% 测量距离，以者为准重复性±1 mm (± 0.04 in.)输出模拟量4-20mA叠加HART® 信号
FOUNDATION® 现场总线
Modbus过程温度 752 ºF (400 ºC)。请参阅 《产品数据表》了解完整的数据规格温度-320 ºF (-196 ºC)过程压力模拟量4-20mA叠加HART® 通讯 和 FOUNDATION® 现场总线防爆认本质 (IS) 或防爆/防火认（ATEX、CSA、IECEx、FM...）显示单元5 位集成式显示器（可选）输出变量液/料位，界面，空高，界面距离，上部产品厚度，体积，液位速率，信号强度，壳体内部温度，百分比量程外壳带双腔室的聚氨酯涂层模铸铝制或不锈钢 外壳。外壳防护等级Type 4X、IP66、IP67现场总线功能链路主设备（备用 LAS），PlantWeb 警报信息，设置向导现场总线模块资源模块、3 个转换模块、6 个模拟输入 (30 ms)、PID (40 ms)模块、计算模块、输入选择器、输出选择器 (65 ms)、信号表征器 (75 ms)组态工具罗斯蒙特 Radar Master、375 现场手持通讯器、AMS Suite:智能设备管理器、DeltaV 或其他兼容 DD 或 EDDL 的主机系统。
