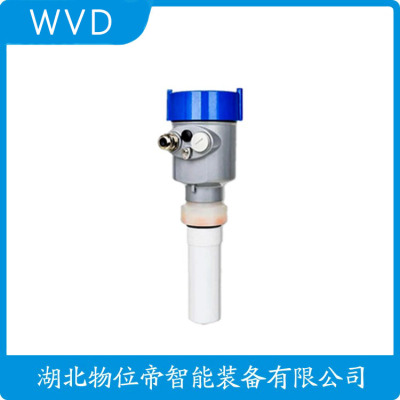

X706-512C-111/7CX-1100-A2X-20-1A导波雷达液位计促销

　　X706-512C-111/7CX-1100-A2X-20-1A导波雷达液位计促销

　　液体测量的特殊应用方案

　　对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。

　　导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。

　　导波雷达信号传播示意图如图2-4所示。

　　在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。

　　根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。

　　根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号。

　　假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种）质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。

　　一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。

　　1、能耗低。信号能量小，为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位；另外由于导波雷达耗能小，供电回路不是单独的交流供电，从而大大节省了安装费用。

　　2、信号在传输中不受介质波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。

　　3、介质介电常数的变化对测量性能影响不大，导波雷达和常规雷达一样，采用传输时间来测量介质液位，信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别，普通雷达需考虑介质的影响，比较难辨识真正的液位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。

　　4、介质密度的变化不影响测量，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。

　　5、雾气和泡沫不影响测量，由于电磁波不通过空间传播，因而雾气不会引起信号的衰减，泡沫也不会对信号进行散射而损失能量。

　　昌晖仪表介绍一种由双法兰液位变送器和导波雷达液位计组成的真空制盐蒸发罐液位测量技术方案，本方案大程度克服生产中强腐蚀、结晶堵塞、真空、高温、泡沫等因素对仪表的影响，经制糖、海绵钛和制盐的真空蒸发室液位测量应用，明此真空蒸发室液位测量系统可长期、稳定和地运行。

　　真空制盐是当今世界普遍采用的现代化制盐方法，指卤水在不同真空压力状态下的蒸发罐中进行蒸发，逐级浓缩、结晶制盐的过程。制盐过程中核心工序是蒸发，生产中通过蒸发罐中液位变化计算水分蒸发量，并达到控制溶液浓度的目的。生产中，强腐蚀、结晶堵塞、真空、高温同时存在，导致制盐蒸发罐液位测量仪表损坏率高，生产自动化控制系统无法正常运行。论文将重点阐述真空制盐蒸发罐液位测量方法。

　　真空制盐蒸发工艺

　　真空蒸发技术起源于1812年英国糖厂的单效真空蒸发,1887年美国将此技术用于制盐，1940年开始应用于中国制盐行业。

　　图1 真空制盐流程图

　　蒸发是液体表面发生汽化或溶液部分汽化的现象，蒸发时液体不断吸收热量，温度越高蒸发越快，溶液沸腾时蒸发速度快。根据蒸发罐内压力，蒸发分为加压蒸发、常压蒸发或负压蒸发，在负压下的蒸发，我们称为真空蒸发。应用广的是采用强制循环真空蒸发器，如图2。

　　图2 强制循环真空蒸发器

　　制盐企业为提高竞争力，不断降低成本、提高产品质量，同时满足减排，就对蒸发工艺进行改进，提高自动化控制水平，使蒸发效率达到佳状态。

　　实行多效蒸发生产目的是为了多次重复利用二次蒸汽，以降低单位产品的能耗，有效节约能源。蒸汽利用的次数就是效数。蒸发效数越多，蒸汽用量越少，能耗越低，但效数增多，会增加设备成本。

　　真空制盐主要过程为蒸汽加热一效卤水，排出的二次蒸汽逐效加热下一效卤水。通过逐效蒸发，使盐浆增稠，稠料液去离心机脱水，即为盐。每一效蒸发的关键是控制盐浆的浓度，而盐浆有较强腐蚀性、容易结垢、粘结，浓度直接测量，通常是通过在封闭蒸发室中蒸发前后的液位比来间接控制盐浆浓度。所以制盐蒸发罐液位测量是真空制盐重要的参数。

　　真空制盐蒸发罐液位测量技术方案

　　1、原用方案分析

　　用人工监测液位的方式，提高产品质量和生产效率，人们逐渐用“摄像视频+雷达液位计”，实现自动化实时控制，如图3，应用脉冲雷达液位计连续测量旁通管中的液位。

　　图3 雷达液位计+窥镜液位测量法

　　此方案在实际应用中，因盐浆结垢，水平连通管、旁通管经常发生堵塞问题，造成旁通管内液位假象，需频繁停车，拆装法兰并清洗管道。蒸发中，盐浆在蒸发室内因搅拌产生大量的泡沫，使脉冲雷达液位计测量液位假象。人工清洗工作量大，生产成本高，液位测量不准，自动控制连续运行。

　　2、可长期运行的真空制盐蒸发罐液位测量技术方案

　　随着仪器仪表技术的发展，市场上已出现真空的液位变送器以及管道清洗技术，为真空制盐蒸发液位监测提供了新思路。在设计、应用中，建议液位监测采用“法兰差压变送器+导波雷达液位计+窥镜”三重组合冗余方案，确保测量的准确性、性、性。设计与安装方案，如图4。

　　图4 真空制盐蒸发罐液位测量双法兰液位变送器+导波雷达液位计+窥镜液位监测方案

　　①方案设计说明

　　a、蒸发室与旁通管间的连接管，从水平改为斜角，角度控制在20°左右，延长结垢清洗周期；

　　b、在连通管上安装冲洗环和截止阀，可定期自动清洗；

　　c、在旁通管面部安装雷达液位计；

　　d、在旁通管另一侧安装20°斜角的法兰短管，再安装双法兰液位变送器，用于液位直接测量。同时在法兰之间加装冲洗环(结构如图5)，冲洗环上配置冲洗用截止阀，可定期清洗；

　　图5  清洗环结构示意图

　　e、在旁通管底部可加装一个清洗阀门，大修时可以使用；

　　f、在蒸发室面部，仍安装采光窗和视频摄像窗；

　　g、旁通管内径建议在300mm以上，由于蒸发液位较高，毛细管较长，建议采用DN80法兰。

　　②方案优势

　　a、双法兰液位变送器可直接测量液位，消除蒸发过程中搅拌产生的泡沫对雷达测量产生的误差，提高测量精度和产品质量；

　　b、能连续准确测量液位，为生产过程实现自动化控制提供依据；

　　c、雷达液位计与双法兰液位变送器组合，实现冗余监控，提高自动化控制系统性；

　　d、倾斜的连接管、法兰短管，可以减少沉淀结垢物的堆积，也便于冲洗；

　　e、配置冲洗环与截止阀相连，好是电动截止阀，用程序控制，定期对连接管、法兰、旁通管进行清洗，减少管道结垢堵塞的问题，提高设备维护效率， 降低维护成本；

　　f、保留窥镜，配置视频窗口，以便观察、巡视。

　　真空制盐蒸发罐液位测量仪表选择与配置

　　根据上述设计方案，还需配置合适的仪表，才能确保装置正常运行。

　　1、雷达液位计的选择

　　在制盐真空蒸发中，卤水因搅拌产生的较厚泡沫，会对脉冲雷达液位计造成干扰，应选用缆式导波雷达液位计，以此测量的性和测量精度。

　　2、双法兰液位变送器的选择

　　真空制盐蒸发工段，介质具有腐蚀性、易结晶沉淀，而且环境存在腐蚀性气体，选择双法兰液位变送器时，考虑以下因素:

　　①双法兰液位变送器的法兰膜片材质建议选择钽材。

　　②双法兰液位变送器壳体材质可选择316不锈钢。

　　③冲洗环可选择316L。为结晶颗粒较大，不易排出，建议冲洗孔选择1/2NPT。

　　④变送器类型选择:真空制盐蒸发器的高度通常在6m以上，属于密封容器，根据方案应选择通径DN80以上的带测量筒的双法液位兰变送器。常见多效真空蒸发，在Ⅰ效、Ⅱ效工作为正压，Ⅲ效、Ⅳ效、Ⅴ效为负压。根据操作压力，Ⅰ效、Ⅱ效可选择标准的双法兰液位变送器，而Ⅲ效、Ⅳ效、Ⅴ效蒸发器，需选择专门为真空环境定制生产的双法兰液位变送器。

　　根据上述条件，各效蒸发罐液位测量所用双法兰液位变送器选型基本要求可参考表1。

　　表1 各效蒸发器液位测量所用双法兰液位变送器设计选型基本要求

　　以上设计安装方案，已在制盐、制糖、海绵钛产业中得到成功试用，充分明此方案可有效解决真空蒸发中因泡沫、结晶、真空、强腐蚀产生的液位测量难题。

　　其他建议

　　真空制盐，一般采用差压变送器配合孔板节流装置测量蒸汽、卤水和盐液流量。近年来，许多厂家应用电磁流量计测量盐液流量。但环境对碳钢法兰造成了严重的腐蚀，导致内衬PTFE发生变形损坏。因此，昌晖仪表建议选择的电磁流量计内衬PTFE材质，并要求法兰为316L材质。

　　**分公司导波雷达液位计等物资采购（S）变更询价公告

　　采购编号:HNFZ****-**-*-*****

　　*.采购条件

　　本采购项目:**分公司导波雷达液位计等物资采购（S），采购人为:华能（**）能源开发有限公司**分公司，该项目已具备采购条件，现邀请你单位参加询价采购。

　　*.项目概况与采购范围

　　*.* 项目概况

　　**分公司导波雷达液位计等物资采购

　　*.* 采购范围

　　序号 计划号 物料编码 物料描述 物料组 物料组名称 采购明细 数量 计量单位 计量单位描述 标段或设备名称、规格型号 计划采购时间 计划交货时间 计划开工时间 计划完工时间 安装时间 需求单位 交货地址 用途及说明 * X*********** ********* PH分析仪LM****P-RP-*-*****~**PH ******** ******** * 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 差压流量计ML****CGCGIASS****~*****M*／H ******** ******** * 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 导波雷达液位计PS**.ACFWSYAMAXX*~*M ******** ******** * 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 污泥直通料位计 * X*********** ********* 耐振式压力表EN***-**~**MPa*.*M****.* ******** ******** ** 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 耐振式压力表YBN-***~*.*MPa*.*M****.* ******** ******** ** 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 * X*********** ********* 数字显示仪表XMB*U***BP-**~**MM ******** ******** * 件 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 信号为*-**mA，屏幕显示为-**~**mm * X*********** ********* 其他物位仪表阻旋式料位计HQSS-**** ******** ******** ** 台 ****-**-** ****-**-** ****-**-** ****-**-** ****-**-** 华能（**）能源开发有限公司**分公司 堵煤开关

　　*.报价须知

　　* 供应商资格要求:

　　* 报价要求:

　　本次报价要求为含税价，需提供增值税发票类型:专票

　　* 价格评审:

　　以含税总价进行评审

　　* 成交候选供应商推荐原则:本项目评审办法采用法。按照供应商报价由低到高的顺序依次推荐成交候选供应商。若价格相同，按照提交报价时间由先到后顺序推荐成交候选供应商。

　　只能有一个成交供应商

　　* 本项目不收取采购代理服务费。

　　*.报价要求

　　*.* 报价截止时间:****年**月**日**时**分；开启时间:同递交截止时间。

　　*.* CA书办理

　　*.发布公告的媒介

　　*.联系方式

　　法兰连接导波雷达液位计 雷达料位计产品概述:

　　导波雷达液位计运用的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其的性能，在工业生产中发挥着越来越重要的作用。

　　导波雷达液位计利用了电磁波的性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达液位计的测量效果越好。

　　１.导波雷达液位计的基本原理:

　　导波雷达液位计组成:它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。

　　发射－反射－接收是导波雷达液位计工作的基本原理。雷达传感器的天线以波束的形式发射小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。

　　２.导波雷达液位计测量料位的技术:

　　(１)回波处理新技术的应用:

　　从导波雷达液位计的测量原理可以知道，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。导波雷达液位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的

　　(２)测量数据处理:

　　由于液面波动和随机噪声等因素的影响，检测信号中混有大量噪声。为了提高检测的准确度，对检测信号进行处理，尽可能消除噪声。

　　经过大量的实验验，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。

　　(３)导波雷达液位计的特点:

　　由于导波雷达液位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达液位计具有比接触式料位计和同类非接触液位计更加优良的性能。

　　①可在恶劣条件下连续准确地测量。

　　②操作简单，调试方便。

　　③准确且节省能源。

　　④无需维修且性强。

　　⑤几乎可以测量介质。

　　测量范围:30米

　　过程连接:螺纹、法兰

　　过程温度:-40-250℃

　　过程压力:-0.1-2MPa

　　精    度:±1mm

　　频率范围:100MHZ-1.8GHZ

　　防爆等级:Exia IIC T6

　　防护等级:IP67

　　信号输出:4…20mA/HART(两线)
