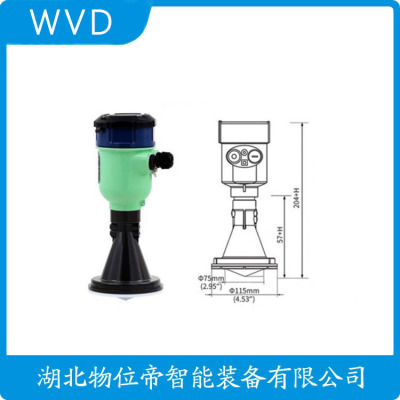

MPS51-S0AB2M1XA0雷达物位计制造厂家
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
《导波雷达液位计基本介绍.ppt》由会员分享，可在线阅读，更多相关《导波雷达液位计基本介绍.ppt（15页珍藏版）》请在一课资料网上搜索。
1、曲其森 2014年11月9日,导波雷达液位计基本介绍,塔北项目部开发作业部,汇 报 提 纲,一、设备概述,规格型号:TRD33-IBFPSMAVB-L3600 技术参数: 电源:24VDC 输出信号:4-20mA 环境温度:-40-70 工作压力:0-4MPa 通讯接口:HART通讯协议 生产厂家:中环天仪股份有限公司,罗斯蒙特导波雷达液位计是一种智能型液位计，由于其设计合理且适应性强而被广泛应用于炼油化工企业。这种液位计有多种规格形式，主要分为导波杆式、缆绳式两种,一、设备概述,杆式和缆式的区别,汇 报 提 纲,二、结构及工作原理,导波杆长1000mm（即表头法兰距导波杆末端的距离），正压取
2、压口距离导波杆末端100mm，正压取压口距离负压取压口600mm，负压取压口距离表头法兰300mm,1、基本结构,二、结构及工作原理,2、工作原理,导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度,二、结构及工作原理,2、工作原理,即电磁波由雷达液位变送器天线发射，通过导波体向下传递，到达被测介质表面反射后，再被变送器天线接收。电磁波从发射到接收的时间与到达物位的距离成正比，其关系如下: D=CT/2 式中: D天线到液位的距离； C电磁波传播速度； T电磁波运行时间。 因空罐的距离E已知，则液位L为:L=E-D,汇 报 提 纲,三、设备使用的优缺点,汇 报 提 纲,四、运行维护重点注意事项,检查灌顶雷达液位计的油位满高设定值与PLC程序中液位设定值是否一致； 要检查雷达液位计自身显示是否有问题，通过计算，如果核对油罐即时液位值所输出的即时电流值不准确，就说明雷达液位计本身是存在问题的，就要对其进行其他内部参数设定进行深层次的检查； 检查信号传输线是否有问题,汇 报 提 纲,五、常见故障判断及处理措施,汇报结束， 敬请各位领导批评指导
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
一、产品描述:
智能型导波雷达液位计是*的雷达式物位测量仪表，测量zui大距离可达70米。天线被进一步优化处理，新型的的微处理器可以进行更高速率的信号分析处理，使得仪表适用于固体料、过程容器或强粉尘易结晶、结露场合。
二、智能型导波雷达液位计主要技术参数:
1、测量范围: 70米
2、过程连接: 螺纹、法兰
3、介质温度: -40～400℃
4、过程压力: -0.1～4.0MPa
5、精 度: ±2mm
6、防护等级: IP67
7、频率范围: 26GHz
8、防爆等级: Exia ⅡC T6 Ga
9、信号输出:4...20mA/HART(两线/四线) RS485/Mod bus
三、智能型导波雷达液位计产品特点:
1、非接触雷达，无磨损，
2、天线尺寸小，便于安装
3、波长更短，对在倾斜的固体表面有的反射
4、测量盲区更小，对于小罐测量也会取得良好的效果
5、波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
6、几乎不受腐蚀、泡沫影响
7、几乎不受大气中水蒸气、温度和压力变化影响
8、严重粉尘环境不会影响电磁波工作
9、高信噪比，即使在波动的情况下也能获得更优的性能
10、26GHz频率，是测量固体和低介电常数介质的选择

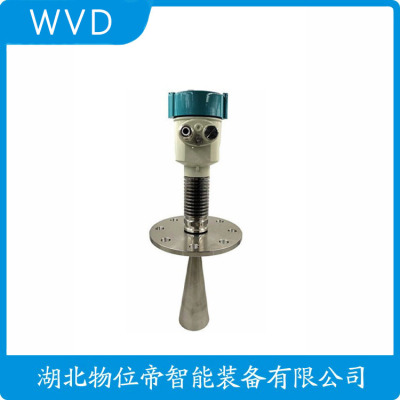

MPS51-S0AB2M1XA0雷达物位计制造厂家
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
VEGA Grieshaber KG 是从事过程工业测量技术的跨国厂商。其产品系列包括测量物位、限位和压力传感器以及用于集成到过程处理系统的仪表和软件。Vega为自己设定了发展和的测量技术，易于安装和操作，以提供的性和性为目的。生产过程变得越来越复杂，因此，用于测量和监控的测量技术是重要的。Vega的员工超过1200人，其中600在黑森林希尔塔赫总部工作。这50年来，为了测量任务的解决方案正在构思和实现的有:用于化工和制厂，食品工业，饮用水供应系统，污水处理厂，垃圾填埋场，采矿，发电，石油平台，船舶和飞机。
近期有很多小伙伴想要购买导波雷达料位计，他提出什么是导波雷达料位计以及其优点有哪些。那么今天我就向大家来简单地讲一讲，什么是导波雷达料位计以及其优点有哪些。
导波雷达料位计是一款利用雷达原理来进行工作的流量测量仪表，它具有低维护、性高、使用寿命长等优点。另外它还有一个优点就是它可以在高温高压以及恶劣的环境下使用，可以根据不同的料位进行连续的测量。
MPS51-S0AB2M1XA0雷达物位计制造厂家
ROSEMOUNT导波雷达液位计是一种高精度、高稳定性的液位测量仪器，它采用导波雷达技术，能够对各种液体进行准确的非接触式测量。它广泛应用于石化、制、食品饮料等行业中，成为了液位测量领域中的佼佼Z。
一、罗斯蒙特导波雷达液位计的基本原理
导波雷达液位计采用的是微波的传播原理，其基本原理是:发射一定频率的微波信号，微波信号沿着传输线传输，并被传输材料反射回来。设液位计的工作频率为f，微波信号通过传感器发射到物料中后，会在介电常数ε和介质的损耗因子tanδ的共同作用下，由于反射衰减而逐渐减弱，当微波信号的强度低于一定的阈值时，传感器将识别物料表面。
二、罗斯蒙特导波雷达液位计的特点与优势
1.高测量精度:ROSEMOUNT雷达液位计具有G的测量精度，可以实现到毫米级别的液位测量。
2.强适应性:导波雷达液位计的工作原理不受物料性质、材料厚度和容器形状等因素的影响，具有很强的适应性。
3.不受温度和压力影响:导波雷达液位计采用雷达技术，不受温度和压力的影响，适用于高温、高压等D环境下的液位测量。
4.安装方便:导波雷达液位计具有体积小、重量轻、结构简单等特点，安装方便，维护简单。
5.响应:导波雷达液位计能够响应液位变化，实时反馈结果，帮助用户有效地监测液位状态。
三、ROSEMOUNT雷达液位计的应用领域
ROSEMOUNT雷达液位计广泛应用于石化、制、食品饮料、水处理等行业中，用于油罐、成品油罐、储罐、储槽、烘干器、搅拌罐、加工装置等的液位测量。在化工行业，导波雷达液位计可用于反应釜等高温、高压环境下的液位测量。在食品饮料行业，导波雷达液位计可以对各种液体进行准确地测量。
四、罗斯蒙特导波雷达液位计的维护与保养
1.定期检查仪器:罗斯蒙特雷达液位计需要定期检查仪器的电缆、传感器、线路等部分是否存在结垢、腐蚀等情况，及时清洗、更换。
2.适时校正仪器:由于液体的介电常数和温度等因素的影响，可能会对仪器的读数产生一定影响，因此需要适时校正仪器。
3.严格遵守使用规程:罗斯蒙特雷达液位计的使用过程中需要严格遵守操作规程，其正常工作，对设备造成不必要的损坏。
4.保持周围环境清洁:罗斯蒙特雷达液位计周围的环境需要保持清洁和干燥，避免灰尘、湿气等因素对仪器的影响。
五、结语
ROSEMOUNT导波雷达液位计具有高精度、高稳定性、广泛适应性等优点，是液位测量领域中的佼佼Z。在使用过程中需要严格遵守操作规程，做好维护和保养工作，以确保其长期稳定运行。
导波雷达液位计是一种智能型液位计，由于其设计合理、适应性强、被广泛应用于炼油、化工、医疗等行业。这种液位计有多种形式，主要分为导波探杆、缆绳式两种。导波雷达液位计广泛适用于石油、化工、水处理、等行业的物位测量，具有、精度高、寿命长、稳定、安装维护方便等特点。
