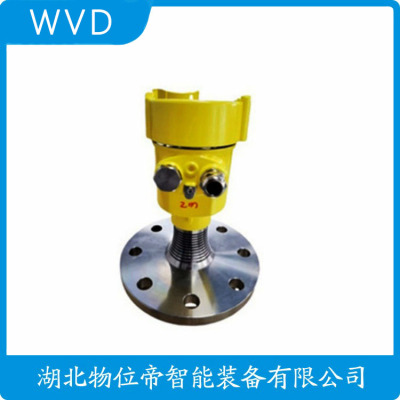

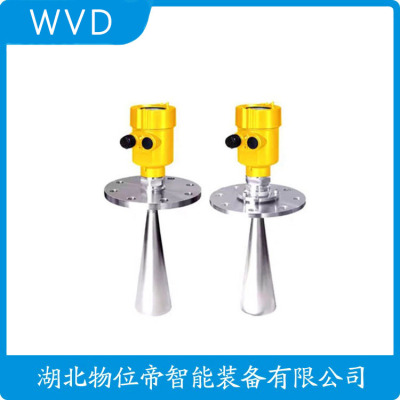

PRT3209A2A6XAMF4GX2AC-C00Z雷达料位计生产厂
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
仪表测量参考点到物料表面德距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面的反射回来被仪表内的接收器接收，并将时间信号转化为物位信号。
导波雷达液位计测量不受下列因素影响:液体密度，固体物料的疏松程度、温度、加料时的粉尘，液体表面的泡沫对测量无影响。同轴杆式探头的测量*不受罐体及安装短管的内部结构的影响，探杆和探缆可更换。
公司宗旨:以信誉存 以质量求竞争 以势力求发展 以真诚求和作 ，*本着信誉*，薄利多销的原则，以的服务，灵活的经营模式开拓市场；在广大新老客户的协助支持下，不断发展壮大。诚信是企业的生命，您的需要是我们的立业之本！
ami-controlJ1805-02-11备件
余氯的基本信息及对人体造成的危害
ＺＰＧ型自动排污过滤器
聚氨酯保温管3PE防腐钢管的用途
科学的设计可大大延长碎石机锤头的耐磨性
导波雷达液位计概述
什么是banner传感器
如何分辨细胞死亡类型
解析插拔力试验机零部件的作用
元素解码 | 安捷伦ICP-OES助力驶入“钠”电池元素检测快车道
造成卷板机发烫的三大主要因素
德国VOITH福伊特液压系统和部件中国一级经销
力士乐AZPF-008RCB20MB价格优
煤炭自动测氢仪的常见故障与排除方法
SH-03水分仪
选购走心机需要做出合理的判断
AF5025FTUD ST型四通温控阀功能与结构
邦纳banner超声波传感器东北一级代理
搅拌站水泥仓放料蝶阀采用标准及性能
进入炼油厂的原油虽然在之前的开采、集输过程中已经经过多次脱水，但仍有0.3%的含水量，因此炼油厂储运车间罐区的日常工作中，原油脱水仍是一项重要工作，而油水界位的准确测量则是原油充分脱水的关键。
现场工艺和工况介绍
本案例的现场是3座300m³的立式沉降罐，高度8900mm，操作温度为20~50℃，常压。原油储罐中经一次脱水后的含油污水输送到这3座立式沉降罐进行二次脱水。含油污水需在沉降罐静止24小时，依靠自然沉降机理将介质中的油水进行分离。，根据油水界位的指示，完成充分脱水后的原油被再次输送回原油储罐。
在沉降罐二次脱水的整个生产过程中，如果油层和乳化层厚，会造成导波雷达液位计信号大幅衰减。另外，由于冬季罐内外温差大，还会导致天线上形成结露、甚至结霜。因此，该工况对导波雷达的油水界位测量提出了很高的挑战。
原油储罐排水除油操作画面
VEGA解决方案
客户根据现场工况综合考量后，决定使用VEGAFLEX 81导波雷达液位计来进行测量:配置2mm缆式天线，方便运输，并通过底部配重或固定的方式减轻天线摆动，适合大中型储罐和料流冲击较大的工况；测量精度高，仅为±2mm；具有两路4...20mA电流输出，可同时输出液位和界位信号。
VEGAFLEX 81导波雷达
同时，现场配备了VEGADIS 81罐旁显示仪，方便巡检和维护。该显示仪操作界面友好，设置简单，还可以显示清晰的回波曲线。
VEGADIS 81罐旁显示仪
功能强大的VEGA导波雷达液位计
01 信号强劲，电磁波在传输过程中要克服天线结露或结霜、原油层、乳化层等多个因素的影响，但VEGAFLEX 81由于信号强劲，可以保持液位和界位信号稳定、。
02 导波雷达VEGAFLEX 81基于脉冲波的测量原理，因此不受测量介质密度变化的影响。
03 导波雷达VEGAFLEX 81无需带料调试，调试简单。
04 多种信号输出方式，可以提供两路4...20mA电流信号，一台表可以同时测量和输出液位和界位信号。
05 每次液位放空后，导波雷达自动开启虚假信号抑制功能，减少粘附对测量的影响。
使用效果
通过与工艺生产部门的密切沟通，操作人员配合我们完成液位和界位的标定，使导波雷达的性能与现场工况结合。
如上图所示，VEGAFLEX 81液位和界位信号清晰，测量准确，而且自2021年投运以来，运行一直稳定、，了客户的信任和赞许。
PRT3209A2A6XAMF4GX2AC-C00Z雷达料位计生产厂
导波雷达液位计的特点介绍
导波雷达液位计是一种用于测量各种液体和固体颗粒物料的液位计。它采用的导波雷达技术，能够进行非接触式的液位测量，具有测量范围广、精度高、适用性好、性高等特点，被广泛应用于石油化工、电力、、水处理、化学、食品等行业。本文将着重介绍导波雷达液位计的特点。
1. 测量范围广
导波雷达液位计具有广阔的测量范围，在液位测量方面。它可以适用于各种类型的液体和固体颗粒物料的液位测量，包括高温、高压、腐蚀性、易挥发性或具有易燃易爆性质的液体。这是传统液位计胜任的。导波雷达液位计的测量范围通常为0-30米，可以满足各种工艺过程的需要。
2. 度高
导波雷达液位
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
PRT3209A2A6XAMF4GX2AC-C00Z雷达料位计生产厂
德国VEGA物位计，FIBERTRAC31，辐射传感器，用于连续物位测量。应用范围:将柔性探测器安装在圆形容器和带锥形出口的容器上，它适用于测量液体、固体、污泥和悬浮液。由于其闪烁体横截面既薄又具有柔性，故可以根据圆形容器方便地调整 FIBERTRAC31。探测器能弯曲，与圆型和锥形容器组装方便，仅使用一只传感器完成 7米范围内测量，节省开销。测量精度 0.5%，接液材质:无润湿材料，量程距离 7 m，输出:4 … 20 mA/HART - four-wire，ProfibusPA，FoundationFieldbus。在进行辐射性物位测量或限位检测时，该物理性能用于从外界通过一个密闭的容器进行无接触式测量。SOLITRAC型辐射传感器适用于圆柱形容器以及小型槽罐。威格物位计固定的 PVT 探测器能够并地探测物及分离层。
自国内 PTA 产能大幅扩张后，PTA量缩减，此势所驱，行业正向一体化纵向整合的方向发展。企业实施全产业链发展战略、逆向延伸产业链，从纺丝、聚酯、PTA等化工产品逐步向上游延伸。在国内产业新布的大浪潮中，VEGA有幸在国内化工关键项目中同舟共渡。通常情况下，测量传感器调试步骤为空罐设置--加水调试--进料调试，每个储罐需加水约10万吨，不仅会产生高昂的水费成本，调试时间也会延迟很久。业主和专利商根据以往经验同样要求 VEGA专家进行加水调试。坚持采用无需加水调试的方案，只需要空罐调试和进料校准即可，*大程度的给用户节约了大量成本、并使得项目进度大大提前。
公司以提供的服务为宗旨，与国内各企业建立广泛合作伙伴关系。本着“诚信服务，坚持，到位及时”的做事态度，热诚的服务于每一位新老客户。在此，感谢新老客户的长期支持，因为您的关注将使我们将更加专注。我们的优势供应产品:西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、HEIDENHAIN海德汉、BECKHOFF倍福、图尔克TURCK传感器、皮尔磁PILZ继电器、AB模块、艾默生EMERSONliuliang计、易福门IFM传感器、MTS位移传感器、VEGA液位计、KRACHT齿轮泵。
VEGA导波雷达物位计，威格导波雷达物位计
VEGA显示器，威格显示器
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA压力变送器，威格压力变送器
VEGA液位计，威格液位计
VEGA辐射测量液位计，威格辐射测量液位计
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达液位计，威格导波雷达液位计
VEGA差压变送器，威格差压变送器
VEGA分析仪，威格分析仪
VEGA雷达物位计，威格雷达物位计
VEGA雷达物位计VEGAPULS66PS66.XXHFEHHAMAX
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81FX81.AOATBFHXKMXX
威格音叉振动开关VEGASWING51SG51.XXSGATPVL
VEGA显示器VEGADIS81DIS81.ACIANNAAX
VEGA控制器VEGAMET624MET624.
VEGA导波雷达液位计VEGAFLEX81FX81.AXLTGFHXKMAX
威格物位计VEGAPULS31PS31.XGMHB
威格导波雷达液位计VEGAFLEX82FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA液位计VEGACAL63CL63.CXFGAXKMXX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA液位计VEGASWIPT
威格液位计VEGAWAVE62WE62.XXTGDRKMX
德国VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
威格物位计VEGAPULS67PS67.XXBXXHKMXX
VEGA雷达液位计VEGAPULS61PS61.XXAGPHKMXX
VEGA导波雷达物位计VEGAFLEX83FX83.AXBP
威格导波雷达物位计VEGAFLEX86FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62SONS62.E
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
VEGA超声波液位计VEGASON62SN62.XXAGVDMXX
威格超声波液位计VEGASONS61SONS61.E
VEGA音叉振动开关VEGAWAVE62WE62.XXTGDRKMX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21PSC21.XGBHB
VEGA音叉振动开关VEGAVIB61VB61.XXAGDRKMX
VEGA控制器VEGAMET381MET381.CX
VEGA分析仪VEGAMET341MET341.X
VEGA雷达物位计VXBXATAMXHA
VEGA分析仪VEGAMET861MET861.SC
市场上用的*多的物位计根据原理可以分为:阻旋物位计，音叉物位计，超声波物位计，射频导纳物位计，雷达物位计等。射频导纳物位计，一个正弦波发生器接上一段有限长没屏蔽的导体时，如果这段导体的长度小于正弦波波长的1/4，那么这段导体反射的能量会随着导体的长度的加长而变小，当导体的长度一定时，导体的前端浸入到液体中，反射的能量也会随着浸入液体长度的增加而增大，通过检测反射波的大小而确定液位的高低。现在常用的这种液位计一般都是用作开关量，只检测又或者无。射频导纳物位计的缺点:测量回波的强度还跟浸入的液体的介电常数有关，不能用于介电常数急剧变化的场景，安装时需要标定，精度低。优点:性和性价比较高、通用性强，适应性广。
德国VEGA物位计。物位是现代工业自动控制的重要参数之一，准确的物位测量是连续生产和生产的保障。物位测量仪表是测量罐体内液态、固态、粉尘界面或高度的工业自动化仪表。石油化工物料测量环境多为高温、高乐、黏稠，此类物料的测量适合采用非接触式的测量方式。高精度的仪表是生产的，tigao仪表的智能程度是未来工业发展的趋势。射线法利用射线穿透物质，并且在物质中减弱的特性属于非接触式的测量方式，适用于高温、高压、腐蚀、黏度等恶劣条件下料位的测量。射线物位计的测量原理，放射源在料仓的一侧，探头接收到的射线总量随物料的上升而减少。射线穿过被测物料后由接收器接收，接收器由闪烁体、光电倍增管、前置放大电路组成，射线越强，电流脉冲数越多。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
液体测量的应用方案
对于易结晶介质，传感器配备PTFE天线罩结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
