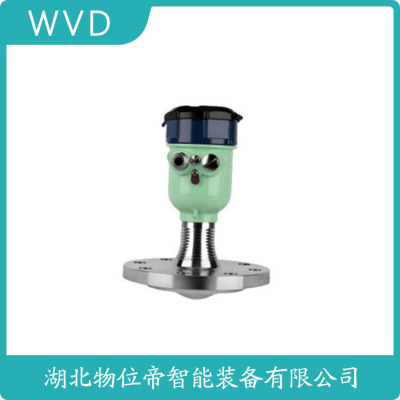

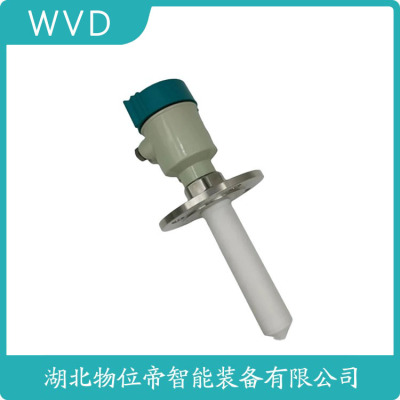

KQ-ZLD雷达液位计电话
导波雷达液位计中的导波杆有什么作用？导波雷达液位计的工作原理是沿导波杆向下引导微波脉冲到达测量的介质后，部分信号会被反射回来，然后通过测量信号发射到接收的时间差获得测量介质的液位高度。
一般导波雷达液位计主要适用于小量程储罐、几何形状以及内部有障碍物的复杂储罐的测量。主要用于测量带有蒸汽、起泡、冷凝水的工况。上文提到导波杆，就有客户很好奇导波杆在导波雷达液位计中，它有什么作用呢？本文接下来就主要对这一问题进行讲解。
导波雷达液位计的杆限长度为6m，可以直接安装，并且底部通常不需要固定。但是杆子大于3m以后，运输、安装、维护都会很不方便，因此在实际生活中，一般3m以下才会选用杆式导波雷达液位计。导波雷达液位计的杆主要是用来导波跟放大信号使用，使得波形更清晰，如此有利于准确测量，提高测量精度。
导波雷达液位计主要特点
1、通用性强:该液位计能够测量液位及料位，同时满足不同温度、压力、介质的测量要求，限的测量温度甚至能达800℃，而限压力甚至能达5MPa。并且该液位计还可应用在腐蚀、冲击等比较恶劣的场合。
2、防挂料:设计的电路设计跟传感器结构，让其测量能够不受传感器挂料影响，也不需要定期清洁，避免错误测量。
3、无需维护:由于该液位计在测量过程中没有可动部件，因此不会有机械部件损坏问题，也就不需要维护。4、抗干扰:该液位计是接触式测量，抗*力很强，能够克服蒸汽、泡沫及搅拌对正常测量的影响。5、准确:该液位计测量多样化，让测量变得更加准确，且测量不受环境变化的影响，工作稳定性较高，同时使用寿命较长。
以上就是关于导波雷达液位计中的导波杆有什么作用？这一问题的讲解，如果有其它见解或者不明白的地方都可以在评论区留言讨论哦！
瑞士ABB导波雷达液位变送器原装导波雷达物位变送器
MT系列导波雷达是目前世界上获得IEC 61508 用于SIL2和SIL3环境下的物位变送器。
导波雷达的自监控功能可以不间断的检测有可能引起失效或虚假信号的故障。 此设备别具特地将图像化显示并入到全数字化电子模块中。利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设置。为了便于在全世界范围内的调试， 菜单的语言有多种不同选项。微波脉冲通过刚性探杆或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无能量损失。
客户获益:微波不受温度, 压力, 比重和蒸汽的影响安装简单无活动部件连续不断的轻微挂料不影响测量适用于真空环境与非接触式雷达和超声波变送器不同, 无需担心发散角更多能量可以返回, 测量更无复杂设定, 不需要计算机和程序员嵌入式波形显示屏幕 (示波器)
适用行业:油气精炼制和生物技术电厂纸浆造纸钢铁化工食品和饮料海运
瑞士ABB导波雷达液位变送器厂家直销导波雷达液位变送器
MT5100
MT5100系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中.
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。综述
MT5000系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中。
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。 为了便于在全世界范围内的调试，菜单的语言有多种不同选项。 MT5000系列
导波雷达变送器在苛刻的应用工况下表现出的性能。 微波脉冲通过刚性探杆
或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无
能量损失。 多种腔体连接器和探杆形式可选，以满足不同工况需求， 例如缓冲
罐、加热器、成品罐和分离器。标准的探杆材质为316L不锈钢， 另外有其它材质
可供选择， 比如用在酸性或腐蚀性工况下的哈式合金和蒙乃尔材质。数据
特点只需一个过程接口就可以同时测量液位和界位图形化波形显示全数字化电子技术信号不足报警多种接液材质可选雷达波沿着导杆传播-消除需要回波和可限度减少信号损失无活动部件2线制回路供电长度由0.3~19.8米探杆类型有硬杆, 软缆和同轴
如有需求，请见:瑞士ABB导波雷达液位变送器原装
KQ-ZLD雷达液位计电话
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31 PMP11，PMC11,PMC131 等现货。
一、前言
在形形的传感器大军中，液位计占有重要的，它是我们生产生活的保障。市面上出现的液位计有数十余种，目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。
二、浮筒液位计
1、 工作原理 浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。
2、特点及适用场合
2.1现场指示、远传兼容；
2.2测量范围大，大可达3000mm；
2.3工作，良好的精度和灵敏度；
2.4耐高温、高压，耐腐蚀性能强；
2.5现场调试方便，易于检查和维护。由于它直观、稳定、性高、因而对连续生产的炼油、化工中的重要容器、设备，如塔类、贮罐中间容器等的液位测量都适用，但不适合高粘度介质液位的测量。
3、故障现象及处理
3.1高输出:检查过程变量是否超出范围；检查接线端子、针脚或插座；检查电源电压；电子线路组件故障。
3.2输出不稳定:检查线路电压；是否有间歇短路、开路或多点接地；电路板故障。
3.3无输出或低输出:检查线路电压；是否有短路或多点接地；检查信号线性；检查回路电阻；检查量程；电路板故障；赃物在浮筒内部堆积。
三、 浮球液位计
1、工作原理
浮球液位计结构主要是基于浮力和静磁场原理设计生产的。带有磁体的浮球在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用，使串连入电路的元件(如定值电阻)的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过测量电学量的变化来反映容器内液位的情况。
2、特点及适用场合
2.1结构简单、使用方便
2.2性能稳定、使用寿命长、便于安装维护 几乎可以适用于各种工业自动化过程控制中的液位测量和控制，可以广泛运用于石油加工、食品加工、化工、水处理、制、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。
3、故障现象及处理
3.1现场变化，显示不随液位变化:检查转轴与变送器是否接触良好；检查电源电压；检查零点、量程；传感器故障；电路板故障。
3.2实际液位变化，现场不变化:外平衡杆与转轴脱开；重锤未调整好；内连接件松动脱落；球杆变形；浮球脱落；浮球破裂；介质汽化
四、差压式液位计
1 、工作原理
差压式液位汁是利用容器内液位改变时，由液柱产生的静压也相应变化的原理而工作的，如图1所示。差压变送器的一端接液相，另一端接气相时根据流体静力学原理，我们知道，变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气，则正负压室的差压为:ΔP=P1-P2。通常，被测介质的密度是已知的。因此，测得差压值就能知道液位高度。
2、特点及适用场合
2.1可做到高密封、防泄漏
2.2高温、高压、高粘度、强腐蚀性条件下地测量液位
2.3全过程测量无盲区、显示醒目，读数直观，并且测量范围大 配上液位报警、控制开关，可实现液位或界位的上下限报警和控制。安装方便，容易实现远传和自动调节，工业上应用较多。为比较成熟的液位测量仪表，测量精度较高，维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器，密闭带压设备应选用双法兰(双引压线)液位计。
3、故障现象及处理
3.1液位变化较大:介质波动大或汽化严重；上引压线或下引压线不畅通；介质有结晶；毛细管内传压介质跑损；膜盒损坏；伴热温度过高。
3.2显示不变化:切断阀未打开；引压线堵塞；量程、零点未调整好；膜盒处有杂物堆积；毛细管被挤压不通；电路板故障。
五、导波雷达液位计
1 工作原理
导波雷达液位计的基础是电磁波的时域反射原理，微波脉冲不是通过空间传播，而是通过金属导波杆传播，当遇到与液面的接触面时，由于波导体在气体和液体中的导电性能不同，使波导体的阻抗发生骤然变化，从而产生一个液位原始脉冲，同时在波导体顶部具有一个预先设定的阻抗，该阻抗产生一个的基本脉冲，雷达液位计检测到液面脉冲后与基本脉冲进行比较，从而计算出液面高度。
2、特点及适用场合
2.1测量不受罐体形状的影响
2.2不受介电常数、温度、压力和密度的影响
2.3不受物位表面波动、粉尘、蒸汽和泡沫的影响
2.4测量长度可以灵活变更，无须标定
2.5测量结果具有高精度、可重复性、高分辩率
2.6 适用的压力范围高达40bar 导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
3、与普通雷达液位计的比较
3.1普通雷达为非接触式测量，导波雷达为接触式测量，这样就意味导波雷达更需考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装和维护更加困难。普通雷达可以互换使用，而导波雷达由于导波杆(缆)长度根据原工况固定，一般不能互换使用，受此影响导波雷达的选型要比普通雷达麻烦。测量固体物料时，导波雷达还要考虑导波杆(缆)的受力情况，也是由于受力的原因一般用导波雷达的测量距离不会很长，而普通雷达在30、40m的罐体上应用比较常见，甚至可测到60m。另外一般的导波雷达还有底部探测功能，可以根据底部回波信号能测量值加以修正，使信号更为稳定准确。
3.2不过在一些工况导波雷达有明显的优势，如罐内有搅拌，介质波动大，这样的工况用底部固定的导波雷达测量值要比变通雷达稳定；还有小罐体内的物位测量，由于安装测量空间小(或罐内干扰物较多)，一般普通雷达不适用，这时导波雷达的优势就显现出来了；再有是低介电常数的工况，无论雷达还是导波雷达测量原理都是基于介质介电常数差别，由于普通雷达的发射的波是发散的，当介质介电常数过低时，信号太弱测量不稳定，而导波雷达波是沿导波杆传播信号相对稳定。
4、故障现象及处理
4.1液位、输出百分数与回路值波动:重新组态探头长度和偏差；依靠其他设备确认准确液位；调整阻尼系数；重新组态回路值。
4.2不论液位高低，输出为同一数值:确认探头长度；调整偏置值，已达到数值。
4.3无液位信号:检查介质介电常数；液位在顶部过渡区，组态时没有设置；线路板或16针连接器工作不正常；检查探头长度组态；可能有介质在探头上搭桥；介电常数选择不正确。4.4.4输出或大，或小，不:介质不纯，如油带水；介质或杂物在探头上搭桥；导波杆堵塞；有泡沫或粘稠物；探头顶部密封处有杂物
六、常用液位计的使用
1、安装使用及注意事项
1.1上、下法兰不能偏向受力；
1.2表体要垂直；
1.3各附件连接；
1.4要考虑到日后操作、观察、检修的方便；
1.5投用时一般先打开上切断阀，后开下切断阀；
1.6尽量避开震动较大部位。
2、液位计的选型原则
2.1考虑工况，如介质的性质、工作温度、工作压力、是密闭容器还是敞口容器等的要求。
2.2考虑工作要求，性、测量精度、测量范围等。
2.3经济性要求。综合考虑上述要求，选出合适的液位计。
结论 本文介绍了几种常用的液位计的工作原理、特点及适用场合、应用故障和排除、安装使用注意事项及选型原则。给读者在应用时做参考。
特殊工况定制解决方案
高温熔体（>400℃）测量采用水冷法兰（流量2m³/h），波导延伸管耐温800℃。强粘附性介质使用自清洁天线，维护周期延长至6个月。卫生型设计符合3A标准，Tri-Clamp接口表面粗糙度Ra<0.8μm。最新蓝宝石透波窗口可测ε<1.4介质。
在如今工业发展四处蔓延遍布到很多城市，许多城市都在慢慢变成工业型城市，为了工作效率大都换成了大家伙的机器，街上真的随处可见都是大仪表，现在的工业仪器许多都做的笨重，只讲究实用性而不考究外观，而今天我带来的一个工业仪器外观比较可爱，小小一个仪器作用确是很多大仪器所不能及的。
如下图。
这个长得很像那个一说谎话就变长鼻子的匹诺曹，它有一顶绿的帽子，尖尖的鼻子，深邃的黑眼睛，别看它小，它应用的行业场景很多，水泥、电力、冶金、石油、化工、煤炭、食品等行业。适用于液体、浆液、带蒸汽液体以及低介电常数介质、带搅拌的储罐和过程容器以及固体料仓。
它应用这么多，那么它的原理到底是什么呢？
雷达液位计啊，它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。
雷达液位计对化工机电有什么用处呢？这就得看它的特点了。
雷达液位计具有以下六点特点:
1、通用性:可测量液位及料位，可满足不同温度、压力、介质的测量要求。
2、免维护:测量过程无可动部件，不存在机械部件损坏问题，不需要过多维护。
3、准确:测量多样化，使测量准确，测量不受环境变化影响，稳定性。
4、不受真空、烟尘、蒸汽、惰雷达液位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。所以能在化工行业常被使用到。
好啦，关于这个可爱的“小人”身上藏了这么多好处就讲到这里啦，导波雷达液位计对工业行业的这些好处，你get了吗？
BFRD701
BFRD702
BFRD703
BFRD700系列导波雷达物位计
应用:液体和固体料位连续，测量量程30米。
BFRD701-缆式探头:主要用于固体料位及液体料位的测量，量程30米。
BFRD702-杆式探头:主要用于液体料位，量程6米。
BFRD703-同轴探头:主要用于测量介电常数较低的液体，量程6米。
概述
BF系列导波雷达液位变送器运用了TDR（时域反射原理）技术，TDR 发生器产生一个沿导波杆或缆绳传送的电磁脉冲波，当遇到比先前传导介质（空气或蒸发汽）介电常数大的介质表面时，脉冲波会被反射。用超高速计时电路来计算脉冲波的传导时间，从而达到稳定的液位测量。
BF系列导波雷达物位变送器是取代浮筒变送器和射频导纳（电容）液位变送器的更新换代产品。它与浮筒变送器相比不受介质比重的影响，与射频导纳（电容）液位变送器相比不受介电
常数变化的影响。不需要现场校调，只需输入物位数据进行组态即可，是现有的一种物位测量仪表都无可比拟的优点。
BF系列导波雷达液位变送器是针对复杂的物位工况而设计生产的，信号通过导波杆传播，而不是通过空气传送，导波杆上的空气和凝结水不会影响性能，可测量介电常数低至1.4 的介质（如丁烷）。并且不受压力、温度、密度的限制。
特性及优势
测量不受下列因素影响:
液体的密度，固体物料的疏松程度和温度
加料时的粉尘和液体表面的泡沫对测量无影响
同轴杆式探头的测量不受罐体及安装短管的内部结构的影响
探杆和缆式探头可以更换
安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体管式探头只适用于液体物体。
安装位置:
尽量远离出料口和进料口。
对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
建议安装在料仓直径的1/4处。
缆式探头或杆式探头里罐壁距离不小于50厘米。
探头底部距罐底大约30mm。
探头距罐内障碍物距离不小于300mm。
.
特点:
可以测量介电常数大于等于1.4的介质。
一般用于测量粘度≤500cst而且不容易产生粘附的介质。
量程可以达到6米。
对蒸汽和泡沫有很强的抑制能力，测量不受影响。
对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
接线方式
缆式探头的固定
如果缆式探头距离罐壁小于50厘米或有可能碰到罐壁上时，缆式探头的末端需要固定在罐底。
为了避免缆式探头在下料时过度受力，用户需将缆绳底部固定在罐底，固定时，应该尽量让缆绳保持一定的松紧度。选择缆式探头时应比实际距离稍长一些。
仪表尺寸
技术参数
参数: 工作频率:100MHZ-1.8GHZ
测量范围:缆式:0 - 30m；杆式、同轴式:0 - 6m
重复性:±3mm
分辨率:1mm
采样:回波采样54 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4 - 20mA
精度:
通讯接口: HART 通讯协议
过程连接: G1-1/2 (BFRD701、BF-802)
法兰DN50，DN80，DN100，DN150(BF-803)
过程压力: 2Mpa
电源: 电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件: 温度-40OC～+100OC
外壳防护等级: IP68
两线制接线: 仪表供电和信号输出共用一根两芯导线
电缆入口:2个M20*1.5(电缆直径5----9mm)
