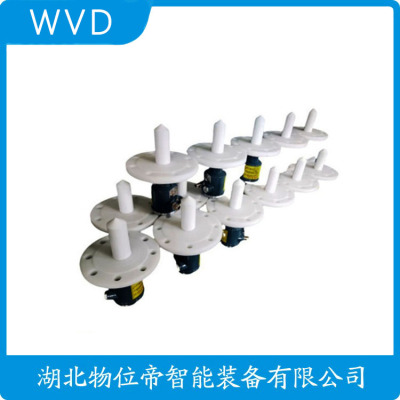

MGS2100LSB2OAAX500XHMFB-XBFCAAX/GD导波雷达物位计电话

　　MGS2100LSB2OAAX500XHMFB-XBFCAAX/GD导波雷达物位计电话

　　固体散料测量的技术突破

　　低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。

　　ROSEMOUNT导波雷达液位计是一种高精度、高稳定性的液位测量仪器，它采用导波雷达技术，能够对各种液体进行准确的非接触式测量。它广泛应用于石化、制、食品饮料等行业中，成为了液位测量领域中的佼佼Z。

　　一、罗斯蒙特导波雷达液位计的基本原理

　　导波雷达液位计采用的是微波的传播原理，其基本原理是:发射一定频率的微波信号，微波信号沿着传输线传输，并被传输材料反射回来。设液位计的工作频率为f，微波信号通过传感器发射到物料中后，会在介电常数ε和介质的损耗因子tanδ的共同作用下，由于反射衰减而逐渐减弱，当微波信号的强度低于一定的阈值时，传感器将识别物料表面。

　　二、罗斯蒙特导波雷达液位计的特点与优势

　　1.高测量精度:ROSEMOUNT雷达液位计具有G的测量精度，可以实现到毫米级别的液位测量。

　　2.强适应性:导波雷达液位计的工作原理不受物料性质、材料厚度和容器形状等因素的影响，具有很强的适应性。

　　3.不受温度和压力影响:导波雷达液位计采用雷达技术，不受温度和压力的影响，适用于高温、高压等D环境下的液位测量。

　　4.安装方便:导波雷达液位计具有体积小、重量轻、结构简单等特点，安装方便，维护简单。

　　5.响应:导波雷达液位计能够响应液位变化，实时反馈结果，帮助用户有效地监测液位状态。

　　三、ROSEMOUNT雷达液位计的应用领域

　　ROSEMOUNT雷达液位计广泛应用于石化、制、食品饮料、水处理等行业中，用于油罐、成品油罐、储罐、储槽、烘干器、搅拌罐、加工装置等的液位测量。在化工行业，导波雷达液位计可用于反应釜等高温、高压环境下的液位测量。在食品饮料行业，导波雷达液位计可以对各种液体进行准确地测量。

　　四、罗斯蒙特导波雷达液位计的维护与保养

　　1.定期检查仪器:罗斯蒙特雷达液位计需要定期检查仪器的电缆、传感器、线路等部分是否存在结垢、腐蚀等情况，及时清洗、更换。

　　2.适时校正仪器:由于液体的介电常数和温度等因素的影响，可能会对仪器的读数产生一定影响，因此需要适时校正仪器。

　　3.严格遵守使用规程:罗斯蒙特雷达液位计的使用过程中需要严格遵守操作规程，其正常工作，对设备造成不必要的损坏。

　　4.保持周围环境清洁:罗斯蒙特雷达液位计周围的环境需要保持清洁和干燥，避免灰尘、湿气等因素对仪器的影响。

　　五、结语

　　ROSEMOUNT导波雷达液位计具有高精度、高稳定性、广泛适应性等优点，是液位测量领域中的佼佼Z。在使用过程中需要严格遵守操作规程，做好维护和保养工作，以确保其长期稳定运行。

　　通信协议与系统集成能力

　　标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。

　　VEGAPULS 61雷达液位计是一种雷达传感器，用于在简单的过程条件下连续测量液体的液位。VEGAPULS 61雷达液位计通过其简单而通用的安装可能性是一种经济的解决方案。封装的天线系统可确保免维护运行。

　　雷达传感器，用于液体的连续液位测量

　　对于简单的工艺条件

　　VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计应用领域

　　使用法兰或安装支架的塑料天线的简单，通用的安装选项提供了一种经济的解决方案。

　　您的利益

　　精que的测量结果与工艺条件无关

　　高设备利用率，因为wuxu磨损和维护

　　通过非接触式测量原理实现免维护运行

　　连续液位测量–简单应用的解决方案

　　VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计在连续且无接触地测量储罐中液位的地方都可以使用。几乎行业领域都可以找到雷达液位计的应用可能性。尤其是污水处理厂和净水厂，以及其他环境工程设施以及发电站，现在都依赖具有成本效益的雷达传感器进行连续液位测量。

　　VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计技术

　　m08压力变送器_差压变送器_液位变送器_温度变送器

　　MGS2100LSB2OAAX500XHMFB-XBFCAAX/GD导波雷达物位计电话

　　SICK卫生型导波雷达液位计使用说明

　　LFP的导向雷达采用了飞行时间技术测量电磁脉冲。

　　其通过计算发射脉冲与反射脉冲之间的时间差来测量液位高度，

　　可手动切割和更换单探针，长度200mm2000 m

　　过程温度可高达100°C，过程压力可高达10 bar

　　?盲区小，适用于小型箱体

　　? 即使更换液体类型也可测量

　　? 3合1:集成显示、模拟输出（符合NAMUR NE 43标准）和二进制输出

　　? IP 67的高防护，外壳可旋转

　　SICK卫生型导波雷达液位计使用说明

　　SICK推出的LFP卫生型液位传感器可以广泛适

　　用于油类以及水类混合液体的连续液位测量；

　　即便是有泡沫的液体以及有沉淀的液体，

　　Cubic LFP同样也体现了稳定的测量性能。

　　计算结果既可以是连续值（模拟输出），

　　也可以是可随意定位的开关点（开关量输出）。

　　由于LFP的探针十分灵活，既可更换，也可切割，

　　故能够将传感器集成应用。

　　LFP Cubic也可用于沉积性液体或泡沫性液体。

　　该传感器通过四个按钮和一个显示屏可直观地完成设置，

　　使用、方便。除了可输出离散信号和模拟信号外，

　　LFP还配备IO-Link接口，可向控制端传输其他有用的处理数据。

　　?LFP系列适用于有CIP（现场清洗）和SIP（现场杀菌）

　　?过程温度可达-20 °C ... +150 °C, 过程接口可定制

　　?接液探杆的长度覆盖300…2000mm，分辩率小于2mm

　　SICK卫生型导波雷达液位计使用说明

　　雷达物位计作为一种基于微波技术的非接触式测量工具，不仅在传统行业中巩固了其，还在新兴领域展现出巨大潜力。随着技术的不断进步和，雷达物位计的应用前景将更加广阔。

　　1.雷达物位计的工作原理

　　雷达物位计主要利用电磁波（通常为微波）的反射原理进行工作。当雷达装置发射出的微波脉冲遇到被测介质表面时会发生反射，雷达接收到反射波后，通过计算发射波与接收波之间的时间差或相位差，进而确定物位高度。根据雷达波传播方式的不同，雷达物位计可分为导波雷达（GWR）和非导波雷达（如时域反射法TDR和调频连续波FMCW）两大类。

　　2.技术特点与优势

　　非接触测量:雷达物位计无需直接接触介质，避免了测量元件的腐蚀和磨损，适用于高温、高压、有毒、易燃易爆等恶劣环境。

　　高精度与稳定性:微波穿透性强，几乎不受温度、压力、蒸汽、粉尘等因素影响，能提供稳定的高精度测量。

　　广泛适用性:无论是固体颗粒、粉末、液体还是浆料，甚至是界面测量，雷达物位计均能胜任，覆盖了从储罐、反应釜到料仓等多种容器类型。

　　易于安装与维护:非接触式设计简化了安装过程，减少了维护需求，降低了总体运营成本。

　　3.应用实例

　　电力与能源:在燃煤发电厂的灰库、脱硫塔等环节，雷达物位计用于监测粉煤灰、石膏浆液的物位，确保合规及设备正常运行。

　　食品饮料:在糖浆、酒精、油脂等存储罐中，雷达物位计因其卫生没污染的特性，成为测量工具，食品。

　　水及污水处理:雷达物位计在污水处理池、净水厂蓄水池等设施中，准确测量水位，优化水资源管理。

　　4.未来发展趋势

　　随着物联网（IoT）、大数据和人工智能技术的结合，雷达物位计正朝着更智能、更集成化的方向发展。智能算法的应用使得雷达物位计能够自我学和适应复杂工况，提供好的诊断和预测性维护服务。此外，小型化、低功耗设计以及远程无线通信技术的发展，也为雷达物位计在远程监控和无人值守站点的应用开辟了新的可能。

　　导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。

　　同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。

　　同轴电缆等效传输线原理图如图 2-1 所示。

　　图 2-1 同轴电缆等效传输线原理图

　　由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。

　　这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。

　　其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z

　　， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:

　　1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回

　　图 2-2 断路回波信号示意图

　　3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。

　　图 2-3 短路回波信号示意图

　　当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。

　　导波雷达测量系统原理:

　　导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。

　　导波雷达信号传播示意图如图2-4所示。

　　在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。

　　根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。

　　根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。

　　假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。

　　假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:

　　其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。

　　Y为介质的相对介电常数，

　　从为同轴电缆的相对磁导率(大多数液体其近似等于l}o

　　我们可以得到:

　　若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:

　　L可以表示为液位因罐体高度为H，***后得到的液位高度为:

　　h=H一L导波雷达测量系统示意图如图2-5所示。

　　图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。

　　点)和4mA输出电流。在导波杆末端到罐底的距离为L。

　　由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o

　　一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。

　　在罐体内实际显示的液位高度(即以下参考点作为零点)为:

　　hD = h一L。一L, 这里L+L、是液位的整体迁移量。

　　本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。

　　一、智能高频雷达物位计原理

　　JDD90系列智能高频雷达物位计装有天线装置，是依据时域反射原理（TDR）为基础的雷达物位计。不论智能高频雷达物位计还是导波雷达物位计，都靠天线发射窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度高，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。JDD90系列智能高频雷达物位计采用一种的相关解决技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

　　二、智能高频雷达物位计特点

　　- 波束角小，发射频率大，能量集中，具有更强抗干扰能力，大大提高了测量精度和性；

　　- 天线尺寸小，便于安装和加装防尘罩等天线防护装置；

　　- 测量盲区更小，对于小罐测量也会取得良好的效果；

　　- 波长更短，对小颗粒物质的料位测量更适合。

　　雷达液位计在成品油的典型应用案例

　　雷达液位计在成品油行业，主要是针对原油库、汽油罐、柴油罐、天然气罐等容器内液体介质的测量。以下是慧博新锐雷达液位计在成品油的典型应用:

　　雷达液位计测量铝液的典型案例

　　实践是检验真理的唯一标准。无论是仪表，还是仪器，口头上说可以用在某种介质上，总没有那么信服。若可以展示真实的案例，也许大家才能真的相信。

　　众所周知雷达物位计应用广泛，几乎各行各业都有它的身影，那么今天继续给大家分享实际案例，结合案例，了解实际测量中都会遇到哪些问题又是如何解决的。

　　ULR80X 智能导波雷达液位计发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。

　　ULR80X 智能导波雷达液位计优势及应用

　　1.雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性液体等；

　　2.可以在真空中测量可以测量介质常数>1.2的介质，测量范围可达70m；

　　3.供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；

　　4.非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；

　　5.不受噪音、蒸汽、粉尘、真空等工况影响；

　　6.不受介质密度和温度的变化，过程压力可达400bar,介质温度可达-200℃至800℃；

　　7.安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；

　　8.调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。

　　智能导波雷达液位计现货供应技术参数:

　　精度 液体:量程小于15m时，±0.1mm；量程大于15m时，测量值±0.2%

　　固体:20mm±0.05%

　　温度飘移 0.01%/℃

　　重复性 1mm

　　介质温度 -50～250℃

　　法兰温度 -30～200℃/-30～150℃防爆型

　　环境温度 -30～60℃/-30～55℃防爆型

　　耐压 40bar

　　表头显示 LCD可选

　　标准输出 4～20mA/HART

　　故障诊断输出 22mA

　　供电 18～35VDC/ 小于28VDC防爆型

　　外壳材料 铸铝还氧涂层

　　防护等级 NEMA(IP68)

　　防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3

　　重量 2Kg(无探头)

　　注意事项

　　1.测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。

　　2.若介质为低介电常数当其处于低液位时，罐底可见，此时为测量精度，建议将零点定在低高度为C 的位置。

　　3.理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。

　　4.对于过溢保护，可定义一段距离附加在盲区上。

　　5.小测量范围与天线有关 。
