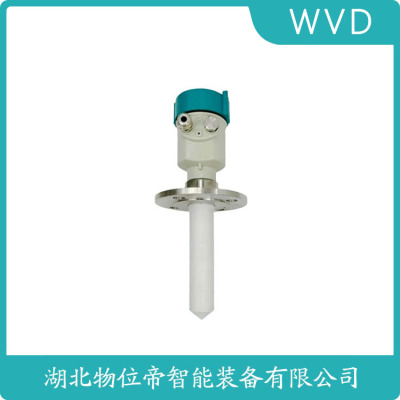

APXRD903雷达物位计
雷达物位计的安装规范与影响因素
安装位置应距罐壁≥200mm，避免虚假回波干扰。喇叭天线倾斜＞5°会导致测量误差增加1%，建议使用万向节调整。某粮食筒仓项目实测显示，粉尘浓度＞50g/m³时，26GHz雷达信号衰减达30dB/m。最新导波雷达（GWR）采用刚性探杆，能穿透泡沫层检测真实液位，适用于发酵罐等复杂工况。温度影响方面，每100℃环境温度变化会引起0.5%的时基误差，高温型产品（-40～200℃）需特殊校准。
德国E+H雷达物位计技术调试安装在导波管中的带平面天线的FMR54:38 m (125 ft)
• 温度:–196…+400 °C (–321…+752 °F)
• 压力:–1…+160 bar (–14.5…+2 320 psi)
• 测量精度:± 6 mm
• 防爆认；WHG；船级认
• 线性协议(三点、五点)
APXRD903雷达物位计
FX62.XXAFE1VDMXX L=20m DN100法兰FX63.XXAG1HKMXX L=28m
FX65.CXAGD1HAMXX L=19.8m
SN63.XXABVDMAX
BR52.XXGV1RZKMXE
BR52.CXGB3FHKMAS
BR64.XXGG1DHKMA
FLEX63.XXBFDFKMAX（此系列量程线缆可测范围0...32米，探杆可测0...4米，温度-40℃...150℃,压力-1...16bar）
威格雷达物位计VEGAPULS66 PS66.XXHFEHHAMAXVEGA雷达物位计技术发展VEGAPULS6X PS6X.2SX
VEGA导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX
VEGA控制器VEGAMET624 MET624.XXX
VEGA压力变送器VEGABAR82 B82.AODUSAGGSZXVIMXX
HART适配器④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
- 精度 ±10 mm- ECHOFOX-信号分析处理，采用的模糊逻辑
- 通过 PLICSCOM, HART-编程器或计算机调试
- 属于plics产品系列
测量范围 液体: 0.25 … 5 米
固体: 0.25 … 2米
过程连接 螺纹G1 1/2A，材料: PVDF
过程温度 -40 … +80 °C
VEGASON64、VEGASON65、VEGASON66可以通过万向节安装对准介质表面。 对于VEGASON64…66可以有四种不同的安装类型:VEGAA型:一体式，发兰型
VEGA型:一体式，安装万向节
VEGAC型:分体式，安装万向节
VEGAD型:分体式，螺纹安装
PULS61.XXAGPHAMXX（此系列量程0...20米，温度:-40℃...80℃，压力-1...30bar）
