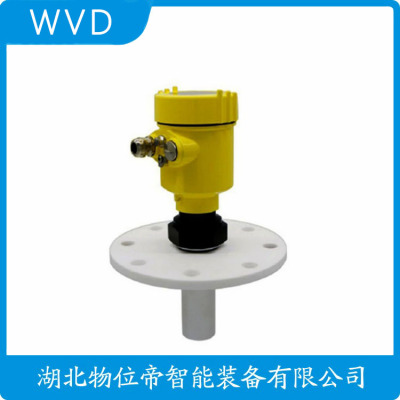

AVI-DR04雷达物位计生产厂
特殊介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动防止挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。最新研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的超低介电常数介质。
法兰连接导波雷达液位计 雷达料位计产品概述:
导波雷达液位计运用的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其的性能，在工业生产中发挥着越来越重要的作用。
导波雷达液位计利用了电磁波的性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达液位计的测量效果越好。
１.导波雷达液位计的基本原理:
导波雷达液位计组成:它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。
发射－反射－接收是导波雷达液位计工作的基本原理。雷达传感器的天线以波束的形式发射小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
２.导波雷达液位计测量料位的技术:
(１)回波处理新技术的应用:
从导波雷达液位计的测量原理可以知道，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。导波雷达液位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的
(２)测量数据处理:
由于液面波动和随机噪声等因素的影响，检测信号中混有大量噪声。为了提高检测的准确度，对检测信号进行处理，尽可能消除噪声。
经过大量的实验验，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。
(３)导波雷达液位计的特点:
由于导波雷达液位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达液位计具有比接触式料位计和同类非接触液位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
②操作简单，调试方便。
③准确且节省能源。
④无需维修且性强。
⑤几乎可以测量介质。
测量范围:30米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1-2MPa
精 度:±1mm
频率范围:100MHZ-1.8GHZ
防爆等级:Exia IIC T6
防护等级:IP67
信号输出:4…20mA/HART(两线)
《导波雷达液位计基本介绍.ppt》由会员分享，可在线阅读，更多相关《导波雷达液位计基本介绍.ppt（15页珍藏版）》请在一课资料网上搜索。
1、曲其森 2014年11月9日,导波雷达液位计基本介绍,塔北项目部开发作业部,汇 报 提 纲,一、设备概述,规格型号:TRD33-IBFPSMAVB-L3600 技术参数: 电源:24VDC 输出信号:4-20mA 环境温度:-40-70 工作压力:0-4MPa 通讯接口:HART通讯协议 生产厂家:中环天仪股份有限公司,罗斯蒙特导波雷达液位计是一种智能型液位计，由于其设计合理且适应性强而被广泛应用于炼油化工企业。这种液位计有多种规格形式，主要分为导波杆式、缆绳式两种,一、设备概述,杆式和缆式的区别,汇 报 提 纲,二、结构及工作原理,导波杆长1000mm（即表头法兰距导波杆末端的距离），正压取
2、压口距离导波杆末端100mm，正压取压口距离负压取压口600mm，负压取压口距离表头法兰300mm,1、基本结构,二、结构及工作原理,2、工作原理,导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度,二、结构及工作原理,2、工作原理,即电磁波由雷达液位变送器天线发射，通过导波体向下传递，到达被测介质表面反射后，再被变送器天线接收。电磁波从发射到接收的时间与到达物位的距离成正比，其关系如下: D=CT/2 式中: D天线到液位的距离； C电磁波传播速度； T电磁波运行时间。 因空罐的距离E已知，则液位L为:L=E-D,汇 报 提 纲,三、设备使用的优缺点,汇 报 提 纲,四、运行维护重点注意事项,检查灌顶雷达液位计的油位满高设定值与PLC程序中液位设定值是否一致； 要检查雷达液位计自身显示是否有问题，通过计算，如果核对油罐即时液位值所输出的即时电流值不准确，就说明雷达液位计本身是存在问题的，就要对其进行其他内部参数设定进行深层次的检查； 检查信号传输线是否有问题,汇 报 提 纲,五、常见故障判断及处理措施,汇报结束， 敬请各位领导批评指导
导波雷达液位计测量原理及特点
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
AVI-DR04雷达物位计生产厂
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点
导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
导波雷达物位计具有以下特点
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
主要技术参数
测量范围: 0---6米，缆式***大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: -1.0- 60 bar；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度:
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
型号规格
DCRD
代号
C1
8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）
探头型式及材料
C2
10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）
C3
同轴管式探头/不锈钢（***大量程6m、-40~350℃）
0
螺纹连接
过程连接
1
标准法兰
0
一体化（普通型）
电子部件相关
1
分离型（3m电缆）
2
其他
P
普通型
防爆选项
I
本安型
1
现场显示
显示及编程器
2
编程器
3
现场显示+编程器
4
无
X
客户的要求:如防爆外壳、量程等
其他选项
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
AVI-DR04雷达物位计生产厂
主营产品:
超声波液位计 Endress+Hauser仪表 E+H电磁流量计 E+H压力变送器 E+H超声波液位计 横河EJA压力变送器 YOKOGAWA仪表 横河电磁流量计 横河涡街流量计 E+H恩德斯豪斯仪表 西门子压力变送器 西门子超声波液位计 西门子电磁流量计 西门子温度变送器 西门子阀门定位器 和利时DCS模块卡件 KROHNE科隆仪表 贺德克HYDAC液压产品 Fisher费希尔阀门 磁翻板液位计
雷达物位计厂家
DHE-4100原理
原理:由导波杆向下引导微波脉冲到达物料表面后，部分信号被反射回来，通过测量信号发射到接收的时间差得出物位高度。适用于:
<小量程储罐，几何形状和内部有障碍物的复杂储罐。
<带有蒸汽，附着物，起泡，冷凝水的应用场合。
DHE-4100雷达物位计产品特点
■稳定
近三十年行业积累，采用定华电子*的“微振动分析”回波处理技术，智能回波识别技术，确保物位总能得到、、有效的跟踪和检测。
■调试简单
仪表显示屏上可以直观看到测量波形，通过波形可以轻松判断仪表的工作状态。
■应用广泛
多种天线形式可供选择，适用于各种不同的特性介质，不受介质的密度、粘度、电导率、湍流、粉尘、腐蚀性等的影响。
■连接方便
多种过程连接方式选择，将泄露风险减至低。
化工行业
化工行业对物位测量技术的要求很高。雷达物位计具有高精度、大量程、高稳定性、调试操作简便等技术特点，决定了其在化工行业比其他测量手段更具有显著优势。
过程罐
反应过程罐的液位测量一直是个难点，而化工行业存在很多的反应过程罐。由于反应过程罐里多数有搅拌、伴热等设备，导致很多仪表无法正常工作。非接触式平板雷达物位计可以不受搅拌、伴热这些因素的影响进行稳定测量。
卧罐
化工行业的卧罐多为直径1～4米左右。介质多为腐蚀性强、易燃易爆等危险介质。其量程较小，采用接触式雷达（导波）物位计 ；而非接触式雷达物位计 采用四氟防腐技术，测量强腐蚀性介质效果更佳。
球罐
球罐在化工行业常见，直径多数大于10米。常用来储存带压、腐蚀性强、易燃易爆等危险介质。由于量程较大，多采用非接触式雷达物位计测量物位，其量程大可达到30米，精度可达到±5mm。
立罐
立罐在化工行业常用来储存常压介质，其量程较大，多为10～30米，且多有内浮顶，选型时需考虑是否增加导波管。罐体加装导波管的采用接触式雷达（导波）物位计 ，无导波管的工况采用非接触式雷达物位计。
石化行业
石化行业测量不同过程步骤的物位高度，对仪表的性要求很高。雷达物位计适用于测量石化行业中的碳氢化合物和油品，因为其可以在不受温度、压力、密度等影响的情况下测量物位高度，可以满足大容量，不同尺寸的容器的测量要求。
过程罐
石化行业的不同过程设备中，会将可回收利用的干净冷凝液收集到储罐里。这些冷凝液是在用于加热不同的碳氢化合物过程的蒸汽系统中产生的。 在冷凝液罐里，通常会达到很高的过程温度，采用高温型的非接触式平板雷达，可以准确的测量其物位高度。
卧罐
石化行业有大量的卧式储罐，量程2～4米。 要确保能地完成炼油过程，关键在于要能测得储罐内的物位，以便在需要时能提供各种相应的介质。接触式和非接触式雷达物位计均可用在此工况上使用。接触式雷达(导波)物位计 ；非接触式雷达物位 计精度更高，更适合测量有防腐要求的介质及会产生附着物的介质。
球罐
石化行业中，球罐多数都是用于存储碳氢化合物，其量程多数大于10米。以常见的丙烷为例，丙烷属于液化气 (LPG)，常温下是一种无的易燃气体。丙烷经压缩、液化后被存入高压容器中，以免其重新气化。非接触式雷达物位计 可以准确的测量它的液位高度。
立罐
石化行业中，立罐主要用来存储成品油，其量程较大，10～30米。如成品汽、柴油，就常储存于立罐中。其常温常压，用非接触式雷达物位计 可以准确的测量液位高度。
制
医行业设备通常体积更小，被测介质价值相对较大，卫生等级要求相对较高，雷达物位计适合于小型反应器和灌装设备的物位测量。
过程罐
品生产过程中缓冲罐常见，缓冲罐内的介质经常会有一些混合、反应过程，所以罐内多有搅拌或液下泵。多采用非接触式平板雷达物位计，平板天线信号强，不怕介质飞溅、粘附，适合测量带搅拌的工况。
卧罐
在医生产中，常用的溶剂和反应介质多数在卧罐中储存，其量程一般都在2～3米。对于卫生要求高的采用非接触式雷达物位计 测量。对于卫生要求不高的采用接触式雷达（导波）物位计 。
食品
我们每天食用的一切液态或糊状食品都被仓储在不同规格的容器中，并在其中得到混合和加工。尤其是在带有搅拌装置的小型容器中，常常会出现严重的冷凝现象或者在传感器上形成附着物。而雷达物位计不受介质附着物和冷凝物的影响，可以*食品行业的使用要求。
过程罐
在食品加工工艺中，会经常出现过程罐。食品在过程罐中搅拌、加热、转换。对于带搅拌的罐体多采用非接触式平板雷达物位计。由于搅拌的存在，可能会出现介质飞溅，造成附着物黏在天线上。而平板雷达的天线小、信号大，*不受附着物的影响。
卧罐
在食品行业中，大多数的液态食品（饮品）都储存在卧罐中，多数的液态食品（饮品）在酿造过程中，罐中总是存在一层厚厚的泡沫（比如啤酒和牛奶）。非接触式平板雷达物位计 的信号大、穿透力强，通常使用它来测量这种液态食品储罐的液位高度。
料仓
粮仓是食品行业常见的储罐。装填筒仓会产生大量灰尘，粮食属于固体颗粒，故采用固体雷达物位计 。固体雷达物位计信号更强，可穿透灰尘测量物料。
采矿
采矿行业中，固体料仓中石料及各种灰库中的料灰物位高度，均可通过雷达物位计进行测量。矿物状态可分为粉尘状、颗粒状和块状。其介电常数通常比较小，固体雷达物位计的电路部分专门增加了信号放大器，增强雷达回波信号，了雷达物位计在固体物位测量时的稳定性和精度。
过程罐
采矿行业中过程罐主要用于矿物的混合再加工。以铝土矿为例，铝土矿首先与氢氧化钠混合，蒸压和搅拌。然后将其送入煅烧炉，在那里脱水成白细粉-氧化铝。非接触式固体雷达物位计 可以准确测量该罐中的物位，确保工艺的良好运行。
料仓
筒仓是存储固体矿物的主要容器，采出的矿石通过输送系统输送到大型的地上或地下筒仓，并储存在那里直到用于生产。需要的测量来确定筒仓的物位。非接触式固体雷达物位计 是这种工况的好的测量仪表。
水泥
在水泥窑中利用雷达物位计技术，通过建立动态预测模型，实现熟料生产全寿命的完整视图。监测和控制生产大大提高窑的稳定性，提高生产效率，减少材料损失及能源成本。
过程罐
水泥粉料在回转窑中燃烧之前，来自混合床和集料的物料在大型磨机中被磨成细生料，然后粉末材料通过气动输送系统输送到筒仓。的水平监测对于优化原材料储存。非接触式固体雷达物位计 *可以满足此工况的要求。
料仓
水泥厂的原料大多是颗粒状物料，少数是块料，其半成品熟料也是颗粒状物料，储存在库或仓里。这种工况对物位仪表的天线结构要求比较，例如:大量程、高温、度粉尘，还需要考虑现场冷凝、积料、搅拌器等影响造成的伪回波现象。建议采用非接触式雷达物位计 来测量物位。
水处理
水处理行业的液位测量主要包括集水井、粗格栅、细格栅、生化反应池、冲泥池、污泥池、井溶池。其中除了集水井等超远量程、狭长空间外，其他环境比较简单。雷达物位计在以上场合均可以稳定工作，测量。
料仓
利用地下水泵将地下水从深井中输送到表面，要求溢出以前停止取水。因此需要并免维护的水位测量仪表。由于地下水井的深度可能会很大，采用接触式雷达物位计 可以方便、经济的测量地下水水位，大测量范围可达到100米。
