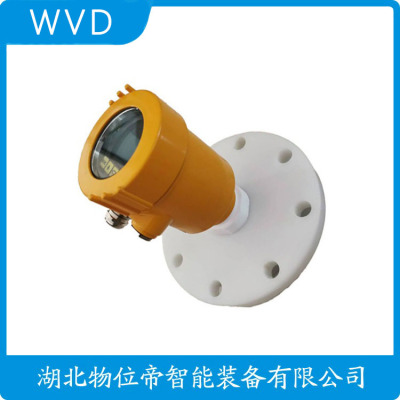

AVI-GW05导波雷达液位计促销
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
雷达物位计是一种基于雷达技术的高精度、非接触式测量设备，广泛应用于多个工业领域，如钢铁、煤炭、水泥和化工等。其通过发射和接收电磁波来测量物料或液体的高度，具备测量精度高、使用寿命长、适用范围广等优势。因此，了解雷达物位计的价格和品牌，尤其是在中国市场上，显得尤为重要。
根据市场趋势，雷达物位计的价格因型号和功能而异。基础型雷达物位计通常在1000至3000元之间，例如某品牌的26GHz厘米波脉冲微波高频雷达液位计，定价为1800元。这类产品主要适用于相对简单的工况，具有基本的测量功能。
中高端型雷达物位计则具备更高的测量精度和更强的抗干扰能力，适合复杂的工作环境，价格范围在3000至10000元。例如，价格为3800元的80GHz毫米波透镜式高频平面天线抗干扰防腐型智能雷达液位计表现。
此外，还有高端及定制型雷达物位计，针对特定应用场景，如高精度测量或长距离测量，价格普遍超过10000元。比如，E+H喇叭型的FMR51-BCACCBBCA5RVJ+型号售价为1.4万元。
在国内市场上，有几家的品牌厂商。淮安润中仪表科技有限公司推崇质量优先的理念，其产品涵盖雷达物位计等多种仪表，服务宗旨备受客户好评。北京古大仪表有限公司作为行业领先者，提供射频导纳开关和多系列脉冲型雷达物位计，凭借精湛的技术和用户良好体验良好声誉。
西安德创在雷达物位计技术研发上具有显著优势，为石油、电力等行业提供稳定的产品。北京精波仪表有限公司注重技术，以高品质雷达物位计广泛服务于多个行业。同样，青岛精诚仪器仪表有限公司在水质、气体和粉尘检测仪器方面表现突出，能够提供的技术咨询和解决方案。此外，陕西声科专注于物位测量技术的持续研发，雷达物位计在精度和稳定性上都有突出表现。
通过结合各品牌的产品特点及价格区间，用户在选择雷达物位计时，应根据自身需求选择适合的型号与品牌。未来，随着工业自动化需求的不断增加，雷达物位计市场将持续扩展，产品的技术与功能升级将成为行业发展的重要趋势。因此，关注这一市场的动态，对于从事相关行业的人士尤为重要。
导波雷达液位计的技术参数如下:
精度 液体:量程小于15m时，±5mm；量程大于15时，测量值5mm±0.05%
温度 飘移 0.01%/℃，重复性 2mm，介质温度 -50～250℃，法兰温度 -30～200℃/-30～150℃，防爆型环境温度 -30～60℃/-30～55℃，防爆型耐压 40bar，表头显示 LCD，可选标准输出 4～20mA/HART，故障诊断输出 22mA，供电 18～35VDC/ 小于28VDC，防爆型外壳材料 铸铝还氧涂层，防护等级 NEMA(IP65)，防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3，重量 2Kg(无探头)
AVI-GW05导波雷达液位计促销
本文章主要介绍了:47;5 雷达液位计说明书,vega雷达液位计培训课件,rosemount3100雷达液位计等信息
4、导波雷达缆式探头或杆式探头离罐壁距离不小于30厘米。导波雷达物位计探头底部距罐底大约30mm。
5、导波雷达探头距罐内障碍物距离不小于200mm。
6、喇叭型的导波雷达的喇叭口要超过安装孔的内表面一定的距离（>10mm）。
7、如果容器底部是锥型的，传感器可以安装导波雷达物位计罐顶，这样可以一直测量到罐底。
8、如果外罐壁材质为诸如GRP之类的非导电材料时，微波信号同样可被信号波束角外的干扰物（如金属管道、爬梯、壁炉等）反射回来。因此，在信号波束角内不能安装此类干扰物。
0、导波雷达的高频模块对现场电焊比较敏感，因此要求在其3m之内不能动焊。
(rosemount3100雷达液位计)
西门子-妙声力为液体，泥浆和固体散料提供各种不同的物位测量仪表。可以分成为:
连续物位测量
对动态过程进行连续物位监测，并输出模拟量及数字量信号，包括不同的测量原理:超声波、雷达、电容和静压（差压）式。
一体型SITRANSProbeLU一体化超声波液位计
SITRANSProbeLR雷达液位计
Probe一体化超声波液位计
超声波变送器
MultiRanger多功能液位计HydroRanger水工业液位计
ERS500环境工业液位计MiniRanger短量程物位计
SITRANSLU长量程物位计DPS300污泥界面计OpenChannelMeterIII明渠流量计
Transducer超声波传感器
导波雷达SITRANSLG200
(rosemount3100雷达液位计)
德国VEGA雷达物位计VEGAPULS65雷达液位计
VEGAPULS65雷达液位计的功能
短的微波脉冲通过天线系统发射到被测介质上，它被介质表面反射并被天线系统重新接收。从发射到接收信号的运行时间与容器中的液位成正比。
通过采用一种的时间延伸法得以能够并地测量短的信号运行时间。
技术参数
量程:35m
过程压力:-1...16bar
测量精度:±8mm
rodantennaforsocket50mm
rodantennaforsocket100mm
rodantennaforsocket250mm
接液材质
TFM-PCTFE
TFM-PTFE
螺纹连接:≥G1?,≥1?NPT
(rosemount3100雷达液位计)
面向全国供应罗斯蒙特5300导波雷达液位计流量计，价格货期有优势
产品优势罗斯蒙特5300导波雷达液位计流量计是一款高性能的二线制导波雷达，用于液体、浆料、固体中的液位和界面测量。这款*的过程雷达具有一切您所期望的优点-出的性、*的性、简捷的可操作性和无限的连通性，定会让您如愿以偿。
?由于引入直接切换技术(DirectSwitchTechnology)和导波杆末端探测功能(ProbeEndProjection)，所以此款导波雷达即使在低反射介质中也能确保测量长度和测量性满足您的需要。
?采用的时限测定方法，精度高达±3mm。
?提供全系列导波杆，使应用更具灵活性。
(rosemount3100雷达液位计)
微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。
(rosemount3100雷达液位计)
产品描述:液体液位和界面测量
脉冲反射信号沿探头传输至仪表后，由其中的微处理器进行信号分析，识别出高频信号在物料表面真正的反射回波。仪表使用的信号识别算法(PulseMaster?软件)凝聚了30余年基于行程时间技术的测量经验。
测量参考点至介质表面间的距离(D)与脉冲信号的运行时间(t)呈比例关系:
其中，c为光速。
空标高度(E)已知时，物位(L)的计算公式如下:
测量参考点(R)在过程连接处。请参考外形尺寸示意图:
?FMP51:(→63)(→64)
?FMP52:(→66)
?FMP54:(→67)
Levelflex具有干扰回波抑制功能，可以由用户自行。该功能确保了干扰回波(例如:内部装置和焊缝产生的干扰回波)不会被误识别为真正的物位回波。
(rosemount3100雷达液位计)
了解更多关于:德国西门子雷达液位计，e h雷达液位计 价格，e h80雷达液位计选型，50lc26gtag雷达液位计，安徽雷达式液位计定制，威雷达液位计，vege雷达液位计，avi雷达液位计，内浮顶罐 雷达液位计，超声波雷达液位计说明书，导波雷达液位计电路，氮封罐雷达液位计，雷达液位计抑制，雷达液位计水文资质书哪里有，艾默生 雷达液位计，平面天线雷达液位计，投入式雷达液位计 尼威，雷达液位计显示F140啥意思，西门子雷达液位计遥控器，反射雷达液位计南京
在化工、油气、食品等行业中，经常需要测量不同液体之间的分界面的高度，从而控制反应过程、原料储量等。
MTS传感器部门生产的Level Plus系列液位计采用MTS的Temposonics®磁致伸缩传感技术，配合特定密度的磁性浮子，可对不同液体的分界面高度进行测量。
市场上测量液体分界面高度的产品群雄逐，招式各有千秋，小编将一一细数，看看哪种测量原理能拔得头筹！
一、射频导纳液位计（电容液位计）
射频导纳液位计的传感器是一根带特氟龙涂层的金属杆或者柔性金属缆，需要插入被测液体内。这样金属杆（缆）和容纳被测液体的金属罐壁之间就会产生电容，这个电容在射频电路（频率达到300Ghz）下被放大到测量的电导纳值。如果被测液体分层后形成上层油下称水的分层，那么会形成C1、C2和C3三个电容值。因为水的导电性能使C3的值大，则射频导纳液位计测量得到的电容值主要取决于C3的值。因此水位的高度就和C3的值几乎成正比例关系。
根据以上测量原理，射频导纳测量分界面的必要条件和限性:
1、 上层液体不能导电，如苯、碳氢化合物等;下层被测液体是导电液体，如普通水或者水溶液。
2、 对分界面测量精度要求不高。因为上层油的高度和被测罐体的形状等都会被测精度影响。
二、导波雷达液位计
导波雷达液位计的传感器也是金属杆或者金属缆插入被测液体内。液位计的电子头发射雷达波脉冲。雷达波脉冲会沿着金属杆或者金属缆朝向被测液体传播，当到达介电常数发生变化位置时会产生反射。液位计电子头计算发射雷达波脉冲和接受雷达波脉冲的时间差来确定被测液位的高度。如下图，如果被测液体上层油下称水，则雷达波分别在从空气进入油的时候、以及从油进入水的时候分别发生反射。
从导波雷达的测量原理可知其测量分界面的必要条件:
1、 雷达波发生反射的必要条件是介电常数发生变化。如果介电常数的变化很小的话，雷达波的反射信号也很小以至于无法测量。因此导波雷达测量分界面要求下层液体的介电常数比上层液体的要大得多。而介电常数的大小一般无法通过常规手段测量，而且介电常数大小很容易受到环境温度、电磁频率、罐内的化学反应等影响。这就决定了无法轻易判断导波雷达能否和应用环境相适应。
2、 为了保持雷达波穿过上层液体后还有的能量在分界面上还能产生反射，一般要求传感器是一个同轴结构。上图是导波雷达测量分界面的安装要求，左边是导波雷达的测量杆和测量筒是一个同轴结构，右图中导波雷达的测量杆安装在一个布满倒液孔的测量管内。同轴结构内外的分界面变化有时无法真正同步会导致测量误差。而且粘性较大的液体会粘连在同轴结构内干扰测量。
3、 如果要测量被测液体分界面知道上层液体的具体介电常数。因为雷达波穿过空气的速度是光速，而穿过上层液体的速度小于光速且和其介电常数成反比。因为介电常数不容易测量且善变，因此导波雷达很难测量分界面高度。
三、浮筒液位计
浮筒液位计测量分界面一般安装在罐体的侧面，把被测液体通过两个法兰口从被测罐引入测量筒内，同时测量通内还有一个浮子通过一些机械结构和电子头相连。通过测量浮子受到浮力的变化来感应测量筒内液体的平均密度，从而评估出被测分界面的高度（假定测量筒内只有两种液体）。浮筒液位计不要求被测液体的导电性和介电常数。
根据浮筒液位计的原理和内部结构，其测量分界面的必要条件和限:
1、 只能安装在被测罐体侧面，且测量筒内没有空气。
2、 为了测量的精度定期进行校准，因为浮子到电子头之间的力传输结构会随着时间而偏移设定。
3、 因为测量筒的狭小结构，被测液体中的固体或者粘性物质会使浮子卡在测量筒内，无法真正反映分界面高度。
四、双法兰液位计
双法兰液位计通过测量两个固定位置的压力差来反映两个位置之间的液体的平均密度从而间接测量分界面高度。双法兰液位计也是安装在罐体的侧面，但是不需要测量筒，因此解决了上面浮筒液位计内浮子容易卡死的问题。
双法兰液位计通过充油的毛细管把罐内的两个压力值传输到电子头部分。因此双法兰液位计的界面测量受到以下因素的影响:
1、 环境温度变化对毛细管内油压有明显影响，因此长的测量范围要长的毛细管，从而导致温度变化对测量精度也影响很大。
2、 两个法兰之间充满液体。
3、 毛细管充油需要的生产技术，因此测量范围对仪表价格影响很大。
4、 安装过程要毛细管不要受到外部机械冲击，毛细管受损或者油路堵塞。
五、终篇 - 磁致伸缩液位计
磁致伸缩液位计通过测量浮在分界面上的磁性浮子的位置来测量分界面的高度。MTS生产的Level Plus系列液位计可以实现测量误差控制在1毫米以内，大的测量范围可以达到22米。磁致伸缩液位计的测量不依赖于液体的导电性、介电常数等物理参数，只是基于不同液体的密度差。密度差和相互不溶解是形成分界面的必要条件。
Level Plus系列
磁致伸缩液位计只要选择好特定浮子的密度，安装后不需要定期的维护和标定就能液位计的长期性和性。
磁致伸缩液位计的应用限性在于不能用于操作粘度很高的液体（建议粘度小于400厘泊）。高粘度液体容易把浮子粘在一个位置不变，导致磁致伸缩液位计测量到的浮子位置不能准确反映分界面高度。
Level Plus磁致伸缩液位计应用实例
1、 二硝基甲苯（DNT）和水的分界面
因为二硝基甲苯（DNT）相对于水的比重是1.52，因此在罐内是下层液体，因此无法使用射频导纳、导波雷达。而且因为现场的测量范围超过4米，因此无法使用浮筒液位计和双法兰液位计。通过使用Level Plus系列磁致伸缩液位计可以同时测量反应罐内的液位和分界面高度，从而对化学反应过程控制。
2、 液体白磷和水的分界面
白磷是生产磷酸类物质的基本原料。但是因为白磷在空气容易自然，而且有毒，因此一般都储存在具有水封的储存槽内。Level Plus液位计可以对水封下的白磷存量进行实时监控，同时水封的厚度白磷和空气接触。
3、 大型成品油罐
炼化工厂、燃料输送系统等都有一些成品油储罐、转运罐等，这些罐子高度都有15～20米高。因为有些成品燃油会吸收空气中的水分，导致很多罐底都有积水。MTS传感器生产的Level Plus液位计可以同时测量罐内成品油液位和油水分界面的高度，同时还可以根据液位计内部的罐容表来计算罐内容量，并且输出罐内的成品油温度。Level Plus液位计只通过罐上的一个测量孔，就可以同时输出液位、分界面高度、罐内容量和温度的测量结果，满足石油组织对成品燃油的交接计量要求。
工业生产过程要求液位测量仪表应满足多功能、智能化、、精度高、免维护等要求，磁致伸缩液位计、导波雷达物位计和差压变送器均适用于液位测量，昌晖仪表结合这三种仪表在火电厂的应用，对差压变送器、导波雷达物位计和磁致伸缩液位计性能原理与液位测量应用现状作一对比。
1、工作原理
①磁致伸缩式液位计工作原理
如图1所示，磁致伸缩式液位计根据磁致伸缩原理设计，其在一个非磁性传感管内装有一根磁致伸缩线，在顶端装一个压磁传感器，每秒发出10个电流脉冲信号，并开始计时，电流脉冲同磁性浮子在磁致伸缩线上产生一个扭应力波，沿磁致伸缩线向两端传送。测量压磁传感器收到这个扭应力波信号的起始脉冲和返回扭应力波间的时间间隔，来判断浮子位置，即得被测液位，转变为成比例的4-20mA信号输出。
图1 磁致伸缩式液位计工作原理
②导波雷达物位计测量原理
如图2所示，导波雷达液位计由发生器产生一个沿导波杆向下传送的电磁脉冲波，遇到介电常数大的液体表面时被反射，计算脉冲波的传导时间，而得到液位位置。
图2 导波雷达物位计测量原理
③差压变送器测量原理
差压变送器传感器是双侧压力作用测量元件，经压-电转换器，处理为标准4-20mA信号输出。
2、分析与比较
①差压变送器、导波雷达物位计和磁致伸缩液位计原理比较
A、磁致伸缩液位计根据磁浮子位置测得液位，测量影响因素为介质密度，介电常数、气相组分、工作温度、压力对测量没有影响。
B、导波雷达液位计测量的影响因素为介电常数、气相组分，温度、压力对测量也有一定影响。
C、差压变送器是根据压差变化测量液位，影响测量结果的因素如腔体真空或负压产生虚假读数；管路内气泡带来干扰；容器内水的密度改变导致测量误差。
②差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
A、磁致伸缩液位计特性
a、性强
由于磁致伸缩液位计采用波导原理，整个变换器封闭在不锈钢管内，和测量介质无接触，无机械可动部分，故无摩擦、无磨损，传感器工作，寿命长。
b、精度高
由于磁致伸缩液位计用波导脉冲工作，通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其他传感器达到的精度。
c、性好
磁致伸缩液位计测量时无需开启罐盖，避免了人工测量所存在的不因素；防爆性能高，本安防爆，使用，适用于对化工原料和易燃液体的测量。
d、易于安装和维护
磁致伸缩液位计一般通过罐顶已有管口进行安装，适用于地下储罐和已投运储罐，在安装过程中不影响正常生产。
e、便于系统自动化工作
磁致伸缩液位计的二次仪表采用标准输出信号，便于计算机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
B、导波雷达物位计特性
a、对液体、颗粒及浆料连续物位测量不受介质变化、温度变化、稀有气体及蒸汽、粉尘、泡沫等的影响。
b、液体量程小于15m时，测量精度为±5mm；量程大于15m时，测量精度为5mm±0.05%。
c、量程60m，耐250℃高温、40kg高压，适用于爆炸危险区域。
d、对蒸汽和泡沫有很强的抑制能力，测量不受影响。
e、顶部和底部具有盲区。
C、差压变送器特性:
a、常规差压变送器在许多液位测量应用中，在液体有额外的蒸气压力。由于蒸气压力不是液位测量的一部分，需要使用引压管和有密封件的毛细管来抵消它的存在。
b、电子远传技术采用数字结构取代机械部件，响应速度更快，测量精度也有所提高。
c、天气寒冷时装置通常需要伴热或保温，要检查引压管漏水、冷凝、蒸发和堵塞。
d、距离过长的毛细管会使压力传输变得误差过大，同时安装过程要求较高。
表1 差压变送器、导波雷达物位计和磁致伸缩液位计特性比较
仪表类型 测量精度 性 安装 泄漏点 维护量 寿命
差压变送器 低 一般 复杂、附件多 较多 大 长
导波雷达 较高 较高 简单 较少 低 较长
磁致伸缩 高 高 简单 少 低 长
③工况干扰比较
实际应用中常见工况产生干扰和影响的情况如表2所示。
表2 实际应用中常见工况产生干扰和影响的情况
常见工况 差压变送器 导波雷达物位计 磁致伸缩液位计
压力变化 影响很大 无影响 无影响
温度变化 影响很大 有影响 无影响
震动干扰 影响很大 有影响 无影响
电磁干扰 无影响 有影响 无影响
介质 水、汽 水、汽 水、汽
介电常数 影响很大 影响很大 无影响
介质成分(如水、汽) 影响很大 影响很大 无影响
④适用范围比较
差压变送器、导波雷达物位计和磁致伸缩液位计适用范围如表3所示。
表3 差压变送器、导波雷达物位计和磁致伸缩液位计适用范围
适用范围 差压变送器 导波雷达物位计 磁致伸缩液位计
压力0-1MPa 适用 适用 适用
压力0-4MPa 适用 适用 适用
压力0-30MPa 适用 —— 适用
温度0-100℃ 适用 适用 适用
温度0-220℃ 适用 适用 适用
温度0-565℃ 适用 —— 适用
精度5‰-1‰ 适用 适用 适用
精度1‰ —— —— 适用
量程0-5m 适用 适用 适用
量程0-10m 适用 适用 适用
量程0-30m 适用 适用 适用
由对析可知:
①磁致伸缩液位计适用于电厂工况，精度高，稳定性很好，安装与维护量很小，基本不需要维护。在电厂高加、低加、凝汽器、除氧器等容器设备以及其他辅机工位，如油站、化水等均适用。其凭借环境适应性强、安装方便、高精度、低成本、免维护的优点，在当今液位测量领域占较大优势。
②导波雷达液位计适合的工况较好，对温度和环境要求较高，对于安装空间有一定的要求。安装要求避开进料口，以免产生虚假反射。不能安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近，佳安装位置在容器半径的1/2处。只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量，满足精度要求。调试较方便，运行和维护量不大。
③差压变送器适合的工况有限，而且传感器零漂移严重；测量偏差大，长期工作稳定性差，精度较低，受环境影响较大；安装及维护量较大，无论是正常运行还是例行维护，工作量都较大，现在基本作为一个备用选择。
AVI-GW05导波雷达液位计促销
工作频率100MHZ～1.8GHZ测量范围杆式、双杆式:0～6m重 复 性±3mm分 辨 率1mm采 样回波采样55次/s响应速度>0.2S（根据具体使用情况而定）输出信号4～20mA精 度<0.1%通讯接口HART通讯协议过程连接G1-1/2法兰DN50，DN80，DN100，DN150过程压力-1～40bar电 源24VDC(±10%),纹波电压:1Vpp耗 电 量max22.5mA环境条件温度-40℃～+80℃防护等级IP68防爆等级EXiaIICT6电缆入口2个M20×1.5(电缆直径5--9mm)
伴随着社会发展的进步，意识日益增强，行业的发展也受到重视。在这个过程中，HD-D800雷达物位计作为一种高精度、高性的物位测量仪表，在行业中得到了广泛应用。本文将介绍HD-D800雷达物位计在行业中的应用情况，以及其未来的发展趋势。
HD-D800雷达物位计是一种利用微波脉冲通过天线发射并接收物料反射的微波信号来测量物位的仪表。它具有测量精度高、性好、稳定性强等优点，因此在化工、石油、制、建材等行业中得到了广泛应用。HD-D800雷达物位计的测量原理是依据微波在空间传播的速度等于光速，通过测量微波信号的传播时间来计算物位的高度。
HD-D800雷达物位计在行业中有很多方面的应用:
1、在污水处理领域，HD-D800雷达物位计被广泛应用于污水池、污水处理装置、垃圾填埋场等场所的液位测量。通过实时监测液位高度，可以及时掌握污水处理的运行状况，处理效果。同时，HD-D800雷达物位计的高精度测量也可以帮助企业实现减排的目标。
2、垃圾焚烧发电，在垃圾焚烧发电领域，HD-D800雷达物位计被用于测量垃圾池中的垃圾高度。通过实时监测垃圾高度，可以垃圾焚烧的稳定运行，提高发电效率。同时，HD-D800雷达物位计也可以帮助企业实现垃圾减量化和资源化的目标。
3、水资源管理，在水资源管理领域，HD-D800雷达物位计被用于测量水库、水塔、水井等场所的水位。通过实时监测水位高度，可以及时掌握水资源的情况，供水稳定。同时，HD-D800雷达物位计的高精度测量也可以帮助企业实现节水减排的目标。
