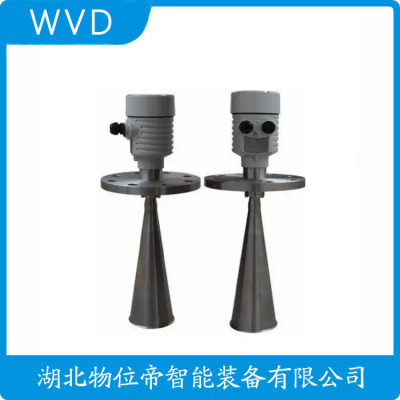

URDH-3221/BDFCBC雷达料位计制造厂家

URDH-3221/BDFCBC雷达料位计制造厂家 URDH-3221/BDFCBC雷达料位计制造厂家
  • URDH-3221/BDFCBC雷达料位计制造厂家
  • URDH-3221/BDFCBC雷达料位计制造厂家
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    223634381
  • 更新时间:
    2026-01-13
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  URDH-3221/BDFCBC雷达料位计制造厂家

  固体散料测量的技术突破

  低介电常数(ε<2)粉料测量是行业难题,80GHz雷达传感器通过增强发射功率(<20mW)和窄波束(<4°)提升信号反射率。某电厂粉煤灰仓实测显示,传统26GHz雷达回波强度仅-90dBm,而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置,防止天线积灰。最新多目标识别算法可区分下落物料与料位面,动态测量误差控制在0.5%FS以内。料仓倾斜时,三维建模技术能自动补偿斜面导致的测量偏差。

  智能雷达物位计详细资料:

  KK/RL106智能雷达物位计适用于各种过程条件复杂的容器、储罐、料仓等,且不受被测介质物理特性变化影响,外部测量,两线制技术,适用于防爆场合,非接触式与连续测量的脉冲型物位计大测量距离35m。科控致力于打的智能雷达物位计生产厂家,美安特仪表生产智能雷达物位计,科控自动化汇聚的智能雷达物位计生产研发团队,每款智能雷达物位计都是精益求精,只为给您的产品与服务,科控自动化致力于打造的智能雷达物位计生产厂家。

  智能雷达物位计订货需知:

  为了能的为您提供服务,请您根据您的实际情况,参照选型指南(未尽事项,请咨询),慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后,可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。按设计和使用要求未能选出适当的仪表时,请提出问题和要求,我们的人员将协助您选型或为您设计制造的产品,请至少提供下列资料:工作压力、工作温度、介质名称、量程等。

  液位计系列>>ZWRD702导波雷达液(物)位计:

  一、仪表概述:

  导波雷达液位计主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用具有低维护,高性能、高精度、高性,使用寿命长等优点。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。

  二、测量原理:

  导波雷达液位计是基于时间行程原理的测量仪表,发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导,当脉冲遇到物料表面时反射回来被仪表 内的接收器接收,并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和测量。即使工况情况比较复杂,存在虚假回波,用微处理技术和调试软件也可以准确的分析出物位的回波。

  1、输入:

  反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分,微处理器对此信号进行处理,识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与 脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知,则物位L为:L=E-D;

  2、输出:

  通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动 使仪表适应测量环境。对应于4…20mA输出;

  3、测量范围:

  F-测量范围;E-空罐距离;B-顶部盲区;H-探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳zui底部附近无法测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离;

  4、注意:只有物料处于顶部盲区和底部盲区之间时,才能罐内物 位的测量。

  三、数据处理:

  雷达通过输入空罐高度L(=零点),满灌高度H(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出。

  四、适用场合:

  适用于高温(350℃)、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

  五、性能特点:

  1、通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,zui高测量温度可达800℃,zui大压力可达5MPa,并可应用于腐蚀、冲击等恶劣场合。

  2、防挂料:*的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。

  3、免维护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。

  4、抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。

  5、准确:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。

  六、技术:

  1、工作频率:100MHz-1.8GHz;

  2、测量范围:缆式:0-35m杆式、同轴式:0-6m;

  3、重复性:±3mm ;

  4、分辨率:1mm;

  5、采样:回波采样54次/s;

  6、 响应速度:>0.2S(根据具体使用情况而定);

  7、精度:<0.1%;

  8、输出电流信号:4-20mA ;

  9、通讯接口:HART通讯协议;

  10、过程连接:G1-1/2,G3/4法兰:DN50,DN80,DN100,DN150;

  11、过程压力:-1~60bar ;

  12、电源:24VDC(±10%)纹波电压:1Vpp;

  13、耗电量:max22.5mA;

  14、环境条件:温度:-40℃~ 250℃;

  15、外壳防护等级:IP68;

  16、防爆等级:EXiaIICT6 ;

  17、两线制接线:仪表供电和信号输出共用一根两芯电缆;

  18、电缆入口:M20×1.5(电缆直径5~9mm)。

  七、安装指导说明:

  下述安装指导适用于杆式和缆式探头,管式探头测量与安装方式无关。

  安装位置:

  1、距离罐壁的距离建议为罐直径的1/6-1/4(至少300mm,混凝土罐至少400mm);

  2、不要安装在金属罐中间;

  3、不要装在下料口处;

  4、选择探头长度时,注意探头底部距罐底约大于30mm;

  5、注意介质温度。

  罐内障碍物:

  1、安装时注意探头距离障碍至少200mm。

  干扰的祛除:

  1、干扰回波抑制:软件可实现对干扰回波的抑制,从而达到理想测量效果;

  2、旁通管及导波管(仅适用于液体)对于粘度不打于500cst,可采用旁通管,导波管或管式来避免干扰。

  液体标准安装:

  对于粘度≤500cst且不易产生粘附的介质,管式探头是理想方案,其特点如下:

  性;

  1、可用于介电常数大于等于1.4的介质,测量与介质的导电性无关;

  2、罐内障碍物及短管尺寸不影响测量;

  3、比杆式探头能承受的横向压力高;

  4、对于高粘度的介质,建议使用杆式探头。

  卧罐及立罐上的安装:

  1、管式探头及杆式探头zui长可到6米对于测量距离超过6米的罐,可选用8mm缆式探头;

  2、安装及固定方式同固体粉仓测量;

  3、对距罐壁的距离无限制,只要避免探头接触罐壁;

  4、如果罐内障碍物比较多或过于靠近探棒时,请选用管式探头。

  腐蚀性介质测量:

  1、如果测量腐蚀性介质,可选用杆式探头套一个塑料套管进行测量。

  八、测量条件注意事项:

  1、测量范围从波束触及罐低的那一点开始计算,但在情况下,若罐低为凹型或锥形,当物位低于此点时无法进行测量。

  2、若介质为低介电常数当其处于低液位时,罐低可见,此时为测量精度,建议将零点定在低高度为C 的位置。

  3、理论上测量达到天线*的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的*至少100mm。

  4、对于过溢保护,可定义一段距离附加在盲区上。

  5、zui小测量范围与天线有关。

  6、随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。

  九、日常检查维护:

  1、日常检查维护主要是查看电源电压和输出电流是否正常。通电后,大约需要30~60min仪表才能正常工作。如果投运后仪表没有输出,则应检查电源是否真正接上,并检查保险丝是否烧坏。

  2、使用时是和设备连成一体的,整个系统雷达液位计是密封的,所以平时还应检查各部件连接处的密封情况是否良好。

  3、雷达头内部的使用温度为65℃。一般使用情况下不会超过这个温度,但若被测介质的温度很高,则雷达头内部的温度有可能超过65℃。这时,可以用少量的风,经此φ6X1紫铜管自雨水帽吹入雷达头,以将内部的温度降下来,不要用水或其他液体进行机械冷却。

  4、易挥发的有机物会在雷达液位计的喇叭口或天线上结晶,要按期检查和清理。

  注意事项:

  1、测量范围从波束触及罐低的那一点开始计算,但在情况下,若罐低为凹型或锥形,当物位低于此点时无法进行测量。

  2、若介质为低介电常数当其处于低液位时,罐低可见,此时为测量精度,建议将零点定在低高度为C的位置。

  3、理论上测量达到天线*的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的*至少100mm。

  4、对于过溢保护,可定义一段距离附加在盲区上。

  十安装要求:

  1、对于直径较小的圆形罐,安装点距离罐壁的zui小距离不能小于35cm,通常液位计与罐壁的距离设置为罐直径的1/6-1/4为佳。

  2、雷达液位计不能安装于液体流入口的正上方。

  3、雷达液位计不能安装于圆形罐的正中间,避免干扰信号。

  4、安装时,法兰上的标记应指向罐壁,且法兰对水平面的误差应小于正负0.5度。

  5、安装喇叭口天线时,天线下端要低于罐顶20mm以下,喇叭口天线与液面垂直,避免出现回波。喇叭状的天线要延伸到连接管下面。

  6、波导管的安装位置应远离出料口,其中轴线应与液面垂直。

  十一、数据对照表:

  十二、选型一览表:

  十三、选型需要知道的数据:

  1、测量范围是几米,要求盲区是多少。

  2、被测量的介质类型(液体还是固体,具体的名称如:清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫、矿石、煤炭、水泥、黄豆、小麦、玉米、面粉等)。如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物;如果是固体:是否有粉尘,介质是颗粒状还是粉末状。

  3、介质的zui低zui高温度,zui小zui大压力。

  4、介质的腐蚀性,如果是放在罐子内的,需要知道罐子的材质,有没有防腐的衬里。

  5、是否需要防腐、防爆,要分体式还是一体式。

  6、工作环境:敞口的池子、有盖板的池子、卧罐、立罐、球罐,罐子是否通大气压等。

  7、工作电源:是直流24VDC还是交流220VAC。

  8、输出信号:4~20mA电流,还是485通信输出,需要继电器输出吗?

  导波雷达液位计是一种用于测量液体或固体物料液位的仪器,广泛应用于石油、化工、食品、等多个行业。随着科技的不断进步,导波雷达液位计的技术也在不断更新和完善,能够满足不同用户的需求。在这篇文章中,我们将详细介绍导波雷达液位计的工作原理、应用领域及其定制化的重要性。

  导波雷达液位计的工作原理基于电磁波的传播特性。该设备通过发射微波信号,信号在遇到液体或固体物料表面时,会发生反射,反射回来的信号被接收器接收。通过计算发射信号和接收信号之间的时间差,导波雷达液位计能够地测量出液位的高度。这一过程的核心在于波的传播速度和时间的计算,因此其测量精度受到多种因素的影响,如介质的介电常数、温度、压力等。

  导波雷达液位计的测量范围广泛,能够适应不同介质的液位检测。它不仅可以用于水、油等液体的测量,也能在固体物料的测量中发挥作用。与传统的液位计相比,导波雷达液位计具有较强的抗干扰能力和性,能够有效应对蒸汽、泡沫、灰尘等对测量结果的干扰。

  在实际应用中,导波雷达液位计的定制化显得尤为重要。由于不同的行业和应用场景对液位计的要求各不相同,定制化能够地满足用户的需求。例如,在化工行业中,液体的温度和压力变化较大,导波雷达液位计需要具备相应的耐高温和耐高压的能力。而在食品行业中,设备的材质和清洗方便性则是关键因素。

  定制导波雷达液位计通常涉及以下几个方面:

  1.测量范围的定制:根据具体的液位高度要求,定制合适的测量范围,以确保设备能够在实际工况下正常工作。

  2.介质适应性的定制:不同的液体和固体物料具有不同的物理特性,定制时需要考虑介质的介电常数、黏度和温度等因素,以确保测量的准确性。

  3.安装方式的定制:导波雷达液位计的安装方式可以根据现场条件进行调整,如立式、卧式等不同安装方式,以适应不同的储罐或容器。

  4.输出信号的定制:根据用户的需求,导波雷达液位计可以提供不同类型的输出信号,如4-20mA模拟信号、RS485数字信号等,以便与用户的控制系统进行有效对接。

  5.防护等级的定制:在一些环境下,如高温、高压、腐蚀等,导波雷达液位计的防护等级需要进行相应的定制,以设备的正常运行和使用寿命。

  在进行导波雷达液位计的定制时,用户需要与生产厂商进行充分沟通,明确自身的需求和应用场景。通过详细的需求分析,厂商能够提供相应的技术方案和产品建议,确保交付的设备能够匹配用户的实际使用情况。

  除了定制化外,导波雷达液位计的维护和保养也重要。虽然该设备的性较高,但定期的检查和维护能够有效延长其使用寿命。用户应定期对设备进行清洁,检查电缆连接是否牢固,确保信号传输正常。此外,定期进行校准也是测量精度的重要措施。

  总结来说,导波雷达液位计作为一种的测量工具,凭借其高精度、抗干扰能力强等优点,广泛应用于各个行业。定制化的过程不仅能够满足用户的特定需求,还能提升设备的适应性和工作效率。在未来,随着科技的不断发展,导波雷达液位计的应用领域将进一步拓展,功能和性能也将不断提升,为各行各业提供更为和的液位测量解决方案。

  URDH-3221/BDFCBC雷达料位计制造厂家

  导波雷达液位计是接触式物位测量,采用时域反射技术(TDR)电子单元发射微波脉冲沿着导波杆(缆)传播,当接触被测介质时,产生反射信号由电子部件接收,计算发射到接收的间隔时间,转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差,并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct (1)

  式中:C为光速;T为发射脉冲与反射脉冲时间差;D为空间距离。

  根据设定的满罐和空罐位置,通过以下公式即可计算出物料高度并输出4~20mA电流:

  物料高度:L=E-D (2)

  输出电流:Io=4+L×16/E (3)

  式中:L为物料高度;E为量程。

  导波雷达液位计适合测量液/液界面,如油水界面,油与水、油与酸、低介电的有机溶剂(甲苯、苯、环己烷、己烷、松节油和二甲苯)和水或酸。测量液/液界面应注意以下几点:

  (1)介电常数较低的介质位于上部。

  (2)两种液体的介电差异不低于10。

  (3)上层介质的介电常数是已知的,该参数可在现场确定。

  (4)上层介质的大厚度取决于其介电常数。

  (5)上层介电常数下限<3,下层介电常数上限>20。

  (6)可同时进行液位测量和界面测量。

  导波雷达液位计可用在几何尺寸小的容器,也可用在旁通管和各种尺寸的储罐,适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:

  (1)无可活动机械部件,维护成本低。

  (2)安装方便,支持罐顶安装或旁路管顶部安装。

  (3)适用于液面、界面和粉末状或小颗粒状固料的物位测量。

  (4)不受介质密度和pH值等物理参数变化的影响且无需进行补偿。

  (5)适用于高温、低温、蒸汽和高压场合。

  导波雷达液位计使用过程中微波沿导波管向下传导,尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能,具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成,即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送,在导波杆与物位(气/物、气/液或液/液界面)的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号,然后对这些信号进行处理并提供稳定的输出信号。

  嘉可仪表JK系列雷达液位计种类,主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。

  导波雷达液位计原理

  导波雷达液位计是一种非接触式的液位测量仪表,广泛应用于石油化工、电力、冶金、水处理等行业。它利用微波(或超声波)技术,通过发射和接收电磁波,检测液体表面与探头之间的反射信号,从而测量液体的高度。本文将详细介绍导波雷达液位计的原理及其优点。

  一、导波雷达液位计原理

  1. 发射原理

  导波雷达液位计的发射原理是利用微波(或超声波)技术,通过天线向被测液体发射一定频率的电磁波。当电磁波遇到被测液体时,部分能量会被吸收,另一部分能量会反射回天线。反射回来的信号强度与被测液体的高度有关。

  2. 接收原理

  导波雷达液位计的接收原理是利用天线接收反射回来的电磁波。由于电磁波在空气中传播速度较快,因此反射回来的信号具有较强的时间延迟。通过对这些信号进行处理,可以计算出电磁波从发射到接收所需的时间,从而推算出液体的高度。

  3. 数据处理与显示

  导波雷达液位计的数据处理主要包括对反射信号的时间延迟进行计算和处理。根据电磁波传播速度和传播距离的关系,可以计算出液体的高度。同时,导波雷达液位计还可以将测量结果以数字形式显示出来,方便用户进行实时监控和调整。

  二、导波雷达液位计的优点

  1. 非接触式测量:导波雷达液位计无需与被测液体直接接触,避免了传统液位测量方法中可能出现的污染、磨损等问题。

  2. 高精度测量:导波雷达液位计采用的微波(或超声波)技术,能够实现对液体高度的测量,误差范围通常在±0.1%以内。

  3. 适用范围广:导波雷达液位计可用于各种类型的液体测量,如水、油、酸碱等,且不受介质密度、温度、压力等参数的影响。

  4. 抗干扰能力强:导波雷达液位计采用的信号处理技术,能够在复杂的环境中稳定工作,不易受到外部干扰的影响。

  5. 易于安装和维护:导波雷达液位计结构简单,安装方便,维护成本较低。同时,其无易损件,使用寿命长。

  总之,导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力强等优点,在各行业得到了广泛的应用。随着科技的不断发展,导波雷达液位计的性能将进一步提高,为人们的生产生活带来更多便利。

  雷达物位计是物位仪表一种常用产品类型,具有测量、性能稳定、性高、维护简便、适用范围广等优点。可安装于各种金属、非金属容器或管道内,对液体、浆料及颗粒料的物位进行测量,适用于粉尘、温度、压力变化大、有惰性气体及蒸汽存在的场合。那么,雷达物位计的种类和应用具体有哪些呢?

  一、产品分类

  按工作方式划分,雷达物位计可分为接触式雷达物位计和非接触式雷达物位计,具体如下:

  1.非接触式(射空雷达) 雷达物位计

  非接触式雷达物位计常用喇叭或杆式天线来发射与接收微波,仪表安装在料仓顶部,不与被测介质接触,微波在料仓上部空间传播与返回。

  非接触式雷达物位计,按照微波的波形又可分为脉冲雷达物位计和调频连续波雷达物位计。

  2.接触式雷达物位计

  接触式雷达物位计一般采用金属波导体(杆或钢缆)来传导微波,仪表从仓顶安装,导波直达仓底,发射的微波沿波导体外部向下传播,在到达物料面时被反射,沿波导体返回发射器被接收。

  这种可以通过导波线或导波杆直接接触所测物料来测量的接触式雷达物位计,主要是导波雷达物位计,根据其采用的金属波导体不同,又可进一步细分为:缆式(单/双)、杆式(单/双)和同轴导波雷达物位计。

  相比接触式雷达物位计,非接触式雷达物位计具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素的影响等优点,是近年来发展快的一种测量仪器。

  二、技术原理

  1.脉冲雷达物位计

  脉冲雷达物位计将发射微波脉冲,以光速(在空气中)传播,碰到被测介质表面(介电常数大于传播介质的介电常数),部分微波被反射回来(反射量取决于料面平整度/介电常数大小),被同一天线接收,介质的反射量(率)越大,信号就越强,越好测量;反射量(率)越小,信号就越弱,越容易受干扰。准确的识别发射脉冲与接收脉冲的时间间隔△t,从而进一步计算出天线到被测介质表面的距离D。

  脉冲雷达原理图

  2.调频连续波雷达物位计

  FMCW雷达用24GHZ作为测量基频(载频),2GHZ为调节频宽, 整个扫描时间为7ms,完成一次线性扫描,信号发射后,经过一定的时间延迟后,接受到回波信号。在线性扫频中产生的时间差,将正比例液位距离,由于有许多反射波,将的回波时间进行傅立叶(FFT)变换,将时间信号转换成有一定能量的频谱,视频谱比较高和比较陡的信号为有用信号。

  调频连续波雷达物位计原理图

  3.导波雷达物位计

  导波雷达发出高频微波脉冲沿着探测组件(钢索或者钢管)传播,当遇到被测介质时,由于介电常数突变,引起发射,一部分脉冲能量被发射回来。发射脉冲与反射回来的脉冲的时间间隔与被测介质的距离成正比。

  三、应用区别

  雷达物位计的应用范围很广泛,涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等领域,但是应用不同原理的雷达物位计,其解决的应用工况也各有不同。

  脉冲雷达物位计一般可以用于大部分应用场合,主要针对圆柱形、35米以内罐体介质的液位测量;但对于球形罐或者带有搅拌功能的液体储罐,就需要使用导波雷达物位计进行测量;而针对大量程、粉尘较大的容器或储罐,就使用能量大、抗干扰能力强的调频连续波雷达物位计。

  ROSEMOUNT导波雷达物位计326L 物位变送器可为食品和饮料行业提供且连续的物位测量。罗斯蒙特导波雷达液位计精度 7 mm (0.28 in.),通讯协议4-20mA、IO-Link、开关,测量范围高达 2000 mm (78.7 in.),过程接液材料 316LSST、EPDM、PEEK,Certifications/Approvals: 3-A, , EC 1935, EC 2023,see product data sheet for complete list of certifications。G1"过程连接件与全套卫生过程连接件适配器兼容,M12 电连接器便于安装和启动。ROSEMOUNT物位计 326L 经过测试,符合 DINEN 60068-2-6(参考杆 19.7 英寸 (500 mm))。频率范围 10 至 2000 Hz 之间的峰值加速度为 20g。

  该ROSEMOUNT液位变送器使用导波雷达测量介质液位。IO-Link 是一种基于 IEC 61131-9 标准的强大通信协议,它利用了3 线传感器和执行器连接技术。从简单的测量到关键应用,Emerson 的广泛解决方案组合为您提供了解决方案。Emerson提供多种罗斯蒙特产品,具有各种产品选项和配置,包括预期在广泛应用中表现良好的结构材料。罗斯蒙特液位变送器显示当前液位,单位为毫米、英寸或缩放测量范围的百分比。变送器的防护等级为IP69K,可承受恶劣的外部冲洗。

  ROSEMOUNT雷达液位计5408A1SHA1E57R3DASAA3M5C1

  罗斯蒙特压力变送器3051TA2A2B21AB4M5

  ROSEMOUNT液位计5900SPSF4

  罗斯蒙特液位计5900SPF2FI5R2AG1H8SPV8Z0ST

  罗斯蒙特差压变送器3051TA1A2B21AB4K5M5

  罗斯蒙特雷达液位计5900SPF14

  ROSEMOUNT液位计590A4AVQ4

  ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1

  ROSEMOUNT压力变送器3051TG1A2B21AB4K5M5

  ROSEMOUNT超声波液位计3102HA1FRCNAST

  ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1

  罗斯蒙特差压变送器3051TG2A2B21AB4E5M5

  ROSEMOUNT物位计3301HA1S1V3AM0370RAE1M1C1

  罗斯蒙特导波雷达物位计5301HA1H1N3AM00080AANAC1

  ROSEMOUNT雷达物位计5301HA1S1E5BM01900BBE1M1C1

  罗斯蒙特雷达物位计5301HA1H1N3AM0230NAM1C1

  罗斯蒙特导波雷达液位计3301HA14

  罗斯蒙特雷达物位计54

  ROSEMOUNT温度变送器644HAE5J5M5

  ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5

  ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA

  罗斯蒙特压力变送器3051TG4A2B21AB4K5M5

  罗斯蒙特雷达液位计5301HA1S4Q8C1

  ROSEMOUNT差压变送器3051TA2A2B21AB4M5

  罗斯蒙特液位计5301HA1H1N4AM00190IBE1C1

  罗斯蒙特导波雷达物位计5301HA1H1N3AM0140ADNAM1C1

  罗斯蒙特温度变送器644H5J6M5

  罗斯蒙特物位计5301HA1S1V3AM0125AANAM1C1

  ROSEMOUNT压力变送器3051TG3A2B21AB4K5M5

  罗斯蒙特物位计5301HA1H1N3AM0230NAM1C1

  ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1

  ROSEMOUNT温度变送器4

  ROSEMOUNT雷达物位计3301HA1S1V4AM0180BANAM1C1

  罗斯蒙特超声波液位计4ST

  美国ROSEMOUNT温度传感器,罗斯蒙特温度传感器

  美国ROSEMOUNT流量计,罗斯蒙特流量计

  美国ROSEMOUNT液位计,罗斯蒙特液位计

  美国ROSEMOUNT电磁流量计,罗斯蒙特电磁流量计

  美国ROSEMOUNT手操器,罗斯蒙特手操器

  美国ROSEMOUNT差压变送器,罗斯蒙特差压变送器

  美国ROSEMOUNT超声波液位计,罗斯蒙特超声波液位计

  美国ROSEMOUNT压力变送器,罗斯蒙特压力变送器

  美国ROSEMOUNT变送器,罗斯蒙特变送器

  美国ROSEMOUNT物位计,罗斯蒙特物位计

  美国ROSEMOUNT涡街流量计,罗斯蒙特涡街流量计

  美国EMERSON流量计,艾默生流量计

  美国ROSEMOUNT雷达液位计,罗斯蒙特雷达液位计

  美国ROSEMOUNT温度变送器,罗斯蒙特温度变送器

  美国ROSEMOUNT雷达物位计,罗斯蒙特雷达物位计

  美国ROSEMOUNT导波雷达液位计,罗斯蒙特导波雷达液位计

  本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、泵阀、变送器、编码器、PLC、温度计、低压电气等各种工控自动化产品和仪器仪表。我们愿交天下朋友,我们将以更快、更优、更完善的服务期待着与您开展更友好、更广泛、更深入的合作。

  罗斯蒙特导波雷达物位计是一种微波物位计,它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波在波导管中传输,能量波遇到障碍物反射,反射的能量波由波导管传输至接收装置,再由接收装置接收反射信号。导波雷达物位计可以钢缆作为天线,由于传播损耗小,可用于粉状物料测量。例如在水泥生产中的生料均化库内使用。被测介质均是细粉状,粉料通过空气斜槽入库,有的则是用气动方式送入料仓,物料轻,空气中粉尘很大,物料表面也较软,故细粉的物位测量一直是测量中的难题。实践应用明,采用导波雷达物位计效果较好,微波可穿透粉尘很大空间,并在料面上反射。

  ROSEMOUNT导波雷达物位计是基于导波天线和非接触式雷达用于罐体物位测量的装置。目前国外技术比较完善但设备昂贵,而国内厂家集中在用国外模块组装或代理销售,拥有核心技术的不多.研发拥有自主产权,高性能、低成本的产品有重要意义。对于周期或准周期高速信号,可通过等效时间采样原理,用较低采样频率实现高速数据采集,简化周期性宽带模拟信号的高速数据采集问题。设计中导波雷达物位计发射信号为宽度2 ns、频率 2.5 MHz高速脉冲.不宜实时采样测量,而罐体物位短时间内变化相对缓慢可忽略不计,故导波杆中发射和反射波形信号为准周期信号,采用等效采样得到在时间轴上放慢的波形信号,可测量时间差。

  雷达物位计优良性能满足不同测量需求及安装注意事项:

  雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,导波雷达物位计生产厂家,经计算得出液位高度。

  一、雷达物位计产品说明:

  雷达物位计应用于固体,弱粉尘或结晶、结露场合的料位测量,频率26GHz,zui大测量范围30米。因其发射频率高、波长更短、发射角度小、盲区小、天线尺寸小等特点,所以便于现场安装、抗干扰能力强,对于粉料、颗粒等物位的测量效果更佳,zui大限度的增加了雷达的测量范围,对于小罐体和罐体的测量有了的适应性。

  雷达物位计具有低维护,高性能、高精度、高性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。雷达物位计主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

  二、雷达液位计为什么要设置介电常数:

  在使用雷达液位计之前,先要给它设置介电常数,但其实并不是的雷达液位计都需要设置介电常数以后才能够使用,只是设置介电常数之后,在使用中能够 的为测量工作服务。介电常数能够影响到雷达液位计的使用,它的影响主要体现在两个方面,一方面是能够影戏介质对电磁波的吸收率,电磁波的吸收率越高就说明雷达液位 计的性能越好;另一方面是电磁波在穿过介质时的波长会发生相应的改变。

  在为雷达液位计设置介电参数时,要根据多种不同的因素来设置,包括结构的不同、型号的不同、用途的不同等,而 有些雷达液位计需要根据灵敏度来设置。在测量有些物质时,增加一个介电常数可以大大减少运算量,可见为雷达液位计设置参数还是有必要的。有些雷达液位计确实不需要设置介电常数,但也是少数介质的测量之中,如果想要将雷达液位计的使用优势体现出来,还是要按照正确的方法来使用雷达液位计。我公司生产各种不同类型的液位计,型号多样,可以充分满足人们的测量需求

  三、雷达物位计测量原理:

  雷达物位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收

  器接收,并将距离信号转化为物位信号。

  四、雷达液位计安装要求:

  1.推荐距离(1)墙至安装短管的外壁。

  2.离罐壁为罐直径1/6处,zui小距离为200mm。

  3.不能安装在入料口的上方。

  4.如果不能保持仪表与罐壁的距离,罐壁上的介质会黏附造成虚假回波,雷达物位计在调试仪表的时候应该进行虚假回波存储。

  5.测量范围从波束触及罐低的那一点开始计算,但在情况下,若罐低为凹型或锥形,当物位低于此点时无法进行测量。雷达物位计若介质为低介电常数当其处于低液位时,罐低可见,此时为测量精度,建议将零点定在低高度为C的位置。理论上测量达到天线尖端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm。
