美国K-TEK公司是世界上***的过程物位仪表制造公司之一。美国K-TEK公司成立于1975年。美国K-TEK公司产品遍布世界各个角落。美国K-TEK公司在多个国家设有分公司,凭借性的销售网络,美国K-TEK公司可向130多个国家提供K-TEK导波雷达液位变送器,K-TEK液位计,K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。
产品有:美国K-TEK导波雷达液位变送器丨
K-TEK液位计、K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。The K - TEK guided wave radar liquid level transmitter, K - TEK level gauge, K - TEK electronic switch, K - TEK site controller, K - TEK special flange, K - TEK buoy accessories.K-TEK 型号,K-TEK 品牌,K-TEK 厂家,K-TEK 价格,K-TEK 代理,K-TEK 分销,K-TEK 现货,K-TEK 资料。K-TEK model, K-TEK brand, K-TEK manufacturer, K-TEK price, K-TEK agent, K-TEK distribution, K-TEK spot, K-TEK data.参考:
/?380.html
WIELANDDec-01
WIELAND96.232.1036.7
WIELAND25.343.0353.0
WIELANDREVOS MOT W 8X1,5 - 30
WEIDMUELLERLSF-SMT 5.00/12/135 3.5SN BK TU
WIELANDZ7.212.1327.0
WEIDMUELLERBLZP 5.00/18/270F SN BK BX
WIELAND25.179.0753.0
WIELANDGST15I3KSBA 15HW 60SW
WIELANDIVBS WK4 E - 6
WEIDMUELLERWS 10/5 MC M SDR
WIELANDGST15I2KSBS 15HW 30SW
WIELANDU2.207.1100.1
WIELAND25.500.2053.0
WEIDMUELLERLM 5.00/11/90 3.5SN OR BX
WEIDMUELLERLL2N 9.52/24/90 5.0SN GY BX
WIELANDST18/4 S WS
WEIDMUELLERKDKS1/EN LD 230VAC
WIELANDRST20I3K1-S 25 13SW
WEIDMUELLERBLF 5.00HC/03/90LH SN OR BX
WIELAND25.380.3553.0
WEIDMUELLERBLZP 5.08/04/180LH SN OR BX
WIELANDBAS GOT GD 10 M25 69 A1
WIELANDZ5.532.4125.0
WIELAND70.320.1628.9
WIELAND8105FUE/ 3C13 VR SWG GW
WEIDMUELLERVSPC BASE 1CL FG
WIELAND70.377.4835.1
WIELAND8513 SEGN/15 W THR OB
WIELAND8313 S / 8 G OB
WIELAND8113 S / 16 WF OB
WIELAND25.133.0553.0
VILTER2858G
WEIDMUELLERESG 9/6 MC NE WS
WIELAND96.021.0453.0
WIELAND92.232.2003.3
在现代工业的舞台上,测量各种液位是确保生产过程、运行的关键环节之一。而导波雷达液位计,以其的性能和精细的测量能力,成为众多行业的理想之选。导波雷达液位计是一种基于雷达技术的液位测量设备。它通过发射高频电磁波,沿着导波杆传播,当电磁波遇到液面时,会产生反射信号。液位计接收反射信号,并通过的计算和分析,确定液位的高度。导波雷达液位计具有许多的优势。首先,它的测量精度高。能够准确地测量出各种复杂工况下的液位,误差小,为生产过程的控制提供了的数据支持。其次,它具有很强的适应性。导波雷达液位计具有良好的稳定性和性。广东高温高压导波雷达液位计批发价格
在现代工业的浩瀚星空中,导波雷达液位计犹如一颗璀璨的科技之星,以其精细的测量能力和的性能,为众多行业的生产与发展提供着坚实的保障。导波雷达液位计是一种基于电磁波传播原理的液位测量设备。它通过发射高频雷达波,沿着导波杆传播,当遇到不同介质的分界面时,雷达波会被反射回来。液位计根据发射和接收信号的时间差,计算出液位高度。与传统的液位测量方法相比,导波雷达液位计具有诸多明显优势。首先,它的测量精度高,可以达到毫米级别,能够满足各种高精度液位测量的需求。上海导波雷达液位计报价导波雷达液位计在水处理厂准确测量水池液位,优化处理流程。
它的结构紧凑,占用空间小,可以直接安装在容器上,无需对容器进行大规模改造。而且,由于其性高,使用寿命长,减少了后期的维护和更换成本,为企业节省了大量的资金和时间。在实际应用中,导波雷达液位计发挥着重要的作用。在化工生产中,它可以实时监测储罐中的液位,确保生产过程的稳定;在石业,它用于测量油罐的液位,为油品的储存和运输提供准确的数据;在电力行业,它可以监测锅炉水位,保障发电设备的正常运行。总之,导波雷达液位计以其精细的测量、强大的适应性和便捷的安装维护,成为现代工业液位测量的优先设备。它犹如一颗闪亮的科技之星,照亮了工业发展的前行之路。
高温高压导波雷达液位计是一种的测量技术,在工业自动化领域具有重要的应用价值。它能够适应端环境下的液位测量需求,为化工、石油、天然气等行业的过程控制提供了的数据支持。在工业生产中,对于液体物料的测量是的。高温高压导波雷达液位计作为一种非接触式的测量工具,其重点在于使用微波脉冲来检测液面高度。与传统的浮子式或压力式液位计相比,这种雷达技术不仅能够在恶劣的工作条件下工作,而且还能提供更准确、更稳定的测量结果。导波雷达液位计具有较高的性价比。
在食品和制行业,导波雷达液位计的卫生型设计,使其能够满足严格的卫生要求,确保产品质量。随着科技的不断进步,导波雷达液位计也在不断和发展。新型的导波雷达液位计不仅在测量精度和稳定性上有了更大的提升,还具备了智能化的功能。例如,能够实现远程监控、自动校准、故障诊断等,为用户带来了更加便捷和的使用体验。总之,导波雷达液位计以其精细的测量、强大的适应性和便捷的使用,成为现代工业生产和仓储管理中的重要设备。它为各个行业的发展提供了有力的支持,是我们在追求、、生产过程中的伙伴。导波雷达液位计是一种的液位测量仪器。北京蒸汽补偿导波雷达液位计批发价格
导波雷达液位计在造纸厂浆池里,准确测量液位,优化生产过程。广东高温高压导波雷达液位计批发价格
针对上述可能存在的问题,研发人员不断探索新的技术手段加以克服。例如,通过改进信号处理算法提高抗干扰能力;采用涂层材料减少介质附着;优化机械结构设计便于清洗维护等等。这些努力都旨在进一步拓展该类产品在各种复杂环境中的应用范围。在未来的几年里,随着物联网(IoT)技术的发展,预计会有更多智能功能被集成到高温高压导波雷达液位计中。比如,预测性维护功能可以让用户提前发现潜在故障并及时采取措施;远程诊断功能则允许技术人员不受地理位置限制地监控设备状态。广东高温高压导波雷达液位计批发价格
导波雷达液位计在检测液位时采用的是时域反射(TDR)原理,信号的传输介质是同轴电缆和导波杆,可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线,我们可以把它等效为理想的双导线传输线,由相同的很多小的部分组成,每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成,并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道,如果同轴电缆与其他介质相接触,由于介电常数(这里用rε 来表示)是不同的,会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时,脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时,那么对应的负载阻抗和电缆的特征阻抗相等,那么脉冲会被吸收因此没有回波信号产生;如果发生与其他介质的接触时,那么对应的负载阻抗就会发生变化,使之和特征阻抗不相等,就会产生回波信号。
这里定义一个反射系数为 ρ ,它是反射信号与发射信号的幅度的比值,我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:1.当同轴电缆传输正常时,那么t cZ =Z
, ρ =0 ,发射脉冲会被吸收,没有回其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:
1.当同轴电缆传输正常时,那么t cZ =Z , ρ =0 ,发射脉冲会被吸收,没有回
图 2-2 断路回波信号示意图
3.当同轴电缆传输短路(即为与其他介质接触时)时,那么tZ =0 , ρ = −1,同样产生全反射,但是短路回波信号和发射信号具有相反的性,短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时,如果碰上其他介质就会使该点的阻抗变化,从而反射系数也会发生变化,会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的,测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上,仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内,导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到,电路板输出的脉冲信号会通过同轴电缆,再在同轴导波杆上进行传播。由2.1节的介绍,在同轴电缆和导波杆的连接处会首先发生断路,进而一部分信号会产生一个顶部回波信号,但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时,其阻抗特性会发生变化,其一部分也会被反射,会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播,***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差,根据这个时间差,我们用单片机进行计算就可以得到液位的高度。
根据右图所示,在罐体为空的时候,没有液位就不会发生液位回波信号,但是仍然会有顶部回波信号,而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质,由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同,那么就可以通过回波的不同来判断两种介质的分界面,进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播,导波杆上的空气、气态的凝结不会影响性能,因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强,也就更容易检测出液位,比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗,则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s)。
Y为介质的相对介电常数,
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L,那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此,的深度:
L可以表示为液位因罐体高度为H,***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统,导波雷达液位计发送的是窄脉冲信号,对刚性杆***大测量范围为6.1 m,柔性杆为***大范围则为30m。在实际测量中,在量程的上部和下部都会存在一段死区,分别为上部死区和下部死区,其长度分别为Lz和L,,这两个死区的特性是非线性的,所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点,用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点,用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此,在实际应用时,液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度,即有效量程为两个死区之间的高度,也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析,首先介绍了导波雷达液位计测量所需要的时域反射原理,接着详细讲述了导波雷达测量系统的原理,***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
技术创新与发展趋势
79-81GHz频段提升角分辨率至0.5°,MIMO技术实现三维成像(精度±1mm)。太赫兹雷达(300GHz)适用于纳米粉体测量。AI算法自动优化参数,调试时间缩短90%。数字孪生技术虚拟校准,寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。
一、前言
在形形的传感器大军中,液位计占有重要的,它是我们生产生活的保障。市面上出现的液位计有数十余种,目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。
二、浮筒液位计
1、 工作原理 浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力,向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时,浮筒就静止在某一位置。当液位发生变化时,浮筒所受浮力相应改变,平衡状态被,从而引起弹力变化即弹簧的伸缩,以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样,通过指示器内磁感应元件和传动装置使其指示出液位。
2、特点及适用场合
2.1现场指示、远传兼容;
2.2测量范围大,大可达3000mm;
2.3工作,良好的精度和灵敏度;
2.4耐高温、高压,耐腐蚀性能强;
2.5现场调试方便,易于检查和维护。由于它直观、稳定、性高、因而对连续生产的炼油、化工中的重要容器、设备,如塔类、贮罐中间容器等的液位测量都适用,但不适合高粘度介质液位的测量。
3、故障现象及处理
3.1高输出:检查过程变量是否超出范围;检查接线端子、针脚或插座;检查电源电压;电子线路组件故障。
3.2输出不稳定:检查线路电压;是否有间歇短路、开路或多点接地;电路板故障。
3.3无输出或低输出:检查线路电压;是否有短路或多点接地;检查信号线性;检查回路电阻;检查量程;电路板故障;赃物在浮筒内部堆积。
三、 浮球液位计
1、工作原理
浮球液位计结构主要是基于浮力和静磁场原理设计生产的。带有磁体的浮球在被测介质中的位置受浮力作用影响,液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过测量电学量的变化来反映容器内液位的情况。
2、特点及适用场合
2.1结构简单、使用方便
2.2性能稳定、使用寿命长、便于安装维护 几乎可以适用于各种工业自动化过程控制中的液位测量和控制,可以广泛运用于石油加工、食品加工、化工、水处理、制、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。
3、故障现象及处理
3.1现场变化,显示不随液位变化:检查转轴与变送器是否接触良好;检查电源电压;检查零点、量程;传感器故障;电路板故障。
3.2实际液位变化,现场不变化:外平衡杆与转轴脱开;重锤未调整好;内连接件松动脱落;球杆变形;浮球脱落;浮球破裂;介质汽化
四、差压式液位计
1 、工作原理
差压式液位汁是利用容器内液位改变时,由液柱产生的静压也相应变化的原理而工作的,如图1所示。差压变送器的一端接液相,另一端接气相时根据流体静力学原理,我们知道,变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气,则正负压室的差压为:ΔP=P1-P2。通常,被测介质的密度是已知的。因此,测得差压值就能知道液位高度。
2、特点及适用场合
2.1可做到高密封、防泄漏
2.2高温、高压、高粘度、强腐蚀性条件下地测量液位
2.3全过程测量无盲区、显示醒目,读数直观,并且测量范围大 配上液位报警、控制开关,可实现液位或界位的上下限报警和控制。安装方便,容易实现远传和自动调节,工业上应用较多。为比较成熟的液位测量仪表,测量精度较高,维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器,密闭带压设备应选用双法兰(双引压线)液位计。
3、故障现象及处理
3.1液位变化较大:介质波动大或汽化严重;上引压线或下引压线不畅通;介质有结晶;毛细管内传压介质跑损;膜盒损坏;伴热温度过高。
3.2显示不变化:切断阀未打开;引压线堵塞;量程、零点未调整好;膜盒处有杂物堆积;毛细管被挤压不通;电路板故障。
五、导波雷达液位计
1 工作原理
导波雷达液位计的基础是电磁波的时域反射原理,微波脉冲不是通过空间传播,而是通过金属导波杆传播,当遇到与液面的接触面时,由于波导体在气体和液体中的导电性能不同,使波导体的阻抗发生骤然变化,从而产生一个液位原始脉冲,同时在波导体顶部具有一个预先设定的阻抗,该阻抗产生一个的基本脉冲,雷达液位计检测到液面脉冲后与基本脉冲进行比较,从而计算出液面高度。
2、特点及适用场合
2.1测量不受罐体形状的影响
2.2不受介电常数、温度、压力和密度的影响
2.3不受物位表面波动、粉尘、蒸汽和泡沫的影响
2.4测量长度可以灵活变更,无须标定
2.5测量结果具有高精度、可重复性、高分辩率
2.6 适用的压力范围高达40bar 导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
3、与普通雷达液位计的比较
3.1普通雷达为非接触式测量,导波雷达为接触式测量,这样就意味导波雷达更需考虑介质的腐蚀性和粘附性,而且过长的导波雷达安装和维护更加困难。普通雷达可以互换使用,而导波雷达由于导波杆(缆)长度根据原工况固定,一般不能互换使用,受此影响导波雷达的选型要比普通雷达麻烦。测量固体物料时,导波雷达还要考虑导波杆(缆)的受力情况,也是由于受力的原因一般用导波雷达的测量距离不会很长,而普通雷达在30、40m的罐体上应用比较常见,甚至可测到60m。另外一般的导波雷达还有底部探测功能,可以根据底部回波信号能测量值加以修正,使信号更为稳定准确。
3.2不过在一些工况导波雷达有明显的优势,如罐内有搅拌,介质波动大,这样的工况用底部固定的导波雷达测量值要比变通雷达稳定;还有小罐体内的物位测量,由于安装测量空间小(或罐内干扰物较多),一般普通雷达不适用,这时导波雷达的优势就显现出来了;再有是低介电常数的工况,无论雷达还是导波雷达测量原理都是基于介质介电常数差别,由于普通雷达的发射的波是发散的,当介质介电常数过低时,信号太弱测量不稳定,而导波雷达波是沿导波杆传播信号相对稳定。
4、故障现象及处理
4.1液位、输出百分数与回路值波动:重新组态探头长度和偏差;依靠其他设备确认准确液位;调整阻尼系数;重新组态回路值。
4.2不论液位高低,输出为同一数值:确认探头长度;调整偏置值,已达到数值。
4.3无液位信号:检查介质介电常数;液位在顶部过渡区,组态时没有设置;线路板或16针连接器工作不正常;检查探头长度组态;可能有介质在探头上搭桥;介电常数选择不正确。4.4.4输出或大,或小,不:介质不纯,如油带水;介质或杂物在探头上搭桥;导波杆堵塞;有泡沫或粘稠物;探头顶部密封处有杂物
六、常用液位计的使用
1、安装使用及注意事项
1.1上、下法兰不能偏向受力;
1.2表体要垂直;
1.3各附件连接;
1.4要考虑到日后操作、观察、检修的方便;
1.5投用时一般先打开上切断阀,后开下切断阀;
1.6尽量避开震动较大部位。
2、液位计的选型原则
2.1考虑工况,如介质的性质、工作温度、工作压力、是密闭容器还是敞口容器等的要求。
2.2考虑工作要求,性、测量精度、测量范围等。
2.3经济性要求。综合考虑上述要求,选出合适的液位计。
结论 本文介绍了几种常用的液位计的工作原理、特点及适用场合、应用故障和排除、安装使用注意事项及选型原则。给读者在应用时做参考。
一.产品优势:ZKHH-LD-YWJ-DB 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,部分脉冲被反射回来形成回波,并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲,上层的介质通常为气体,其介电常数接近εr1.0,下层被测介质的介电常数较高。
应 用:液体
测量范围:10米
过程连接:螺纹、法兰
过程温度:-20-220℃
过程压力:-1.0-40bar
精 度:< 0.1%
分 辨 率:1mm
重 复 性:±3mm频率范围:100MHZ-1.8GHZ
防爆等级:Exd II BT4
防护等级:IP68
信号输出:4…20mA/HART(两线)

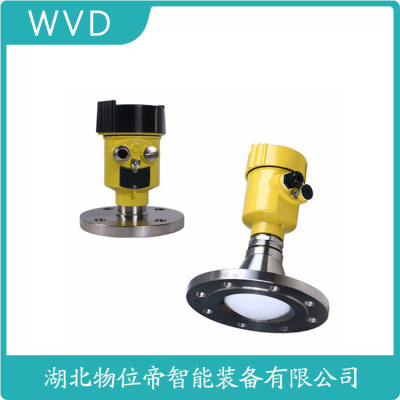

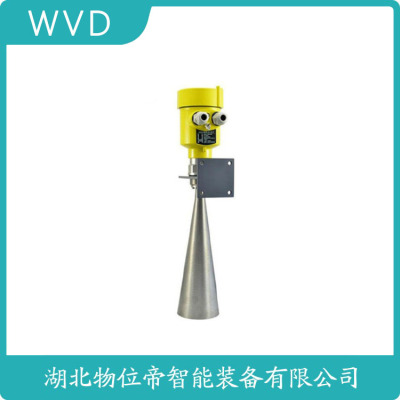

NK-C2导波雷达物位计产地货源
瑞士ABB导波雷达液位变送器*
MT系列导波雷达是目前世界上获得IEC 61508 认可用于SIL2和SIL3环境下的物位变送器。
导波雷达的自监控功能可以不间断的检测有可能引起失效或虚假信号的故障。 此设备别具特地将图像化显示并入到全数字化电子模块中。利用这种新的模式,ABB同时实现了在模块上波形显示和易于操作的选择式菜单设置。为了便于在*范围内的调试, 菜单的语言有多种不同选项。微波脉冲通过刚性探杆或柔性钢缆直接传导到被测介质表面。 整体无活动部件, 并且由于发散角小而无能量损失。
客户获益:微波不受温度, 压力, 比重和蒸汽的影响安装简单无活动部件连续不断的轻微挂料不影响测量适用于真空环境与非接触式雷达和超声波变送器不同, 无需担心发散角更多能量可以返回, 测量更无复杂设定, 不需要计算机和程序员嵌入式波形显示屏幕 (示波器)
适用行业:油气精炼制和生物技术电厂纸浆造纸钢铁化工食品和饮料海运
瑞士ABB导波雷达液位变送器*
MT5100系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中.
利用这种新的模式,ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。
MT5000系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中。
利用这种新的模式,ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。 为了便于在*范围内的调试,菜单的语言有多种不同选项。 MT5000系列
导波雷达变送器在苛刻的应用工况下表现出*的性能。 微波脉冲通过刚性探杆
或柔性钢缆直接传导到被测介质表面。 整体无活动部件, 并且由于发散角小而无
能量损失。 多种腔体连接器和探杆形式可选,以满足不同工况需求, 例如缓冲
罐、加热器、成品罐和分离器。标准的探杆材质为316L不锈钢, 另外有其它材质
可供选择, 比如用在酸性或腐蚀性工况下的哈式合金和蒙乃尔材质。
特点只需一个过程接口就可以同时测量液位和界位图形化波形显示全数字化电子技术信号不足报警多种接液材质可选雷达波沿着导杆传播-消除需要回波和可大限度减少信号损失无活动部件2线制回路供电长度由0.3~19.8米探杆类型有硬杆, 软缆和同轴
RF2000系列导波雷达物位变送器是我公司与美国FOX仪表有限公司合作设计、制造的具有自主知识产权的导波雷达物位计,该产品经多年两地雷达液位专家的联合研究和开发。电 源:24VDC (12~30V)
输出信号:4~20mADC带HART通讯协议
负载电阻:≤650Ω
环境温度:-40~65℃
相对湿度:0~99%
大粘度:8000CP介电常数:εr≥1.4
重 复 性:≤2mm
诊断报警:低报3.6mA 高报:22mA
电气接口:标准1/2”NPT内螺纹
防护等级:IP67
阻尼时间: 0~30s可调
用户界面:3按键+LCD液晶显示
介质温度:常温≤120℃ 中温≤200℃ 高温≤520℃
公称压力:普通≤2.5MPa 中压≤10.0MPa 高压≤32.0MPa测量范围:同轴、杆式≤6.1m 缆式≤21m
精 度:同轴、杆式≤±0.1%FS 缆式≤±0.3%F
防爆等级:本安型:ExiaIICT1~T6 隔爆型:ExdIICT1~T6
