　　液体储罐的高精度监测方案

　　相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。

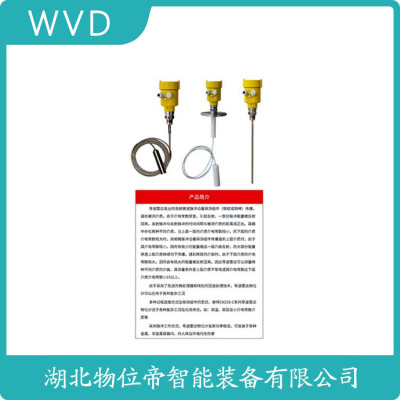

　　一.产品优势:ZKHH-LD-YWJ-DB 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，部分脉冲被反射回来形成回波，并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲，上层的介质通常为气体，其介电常数接近εr1.0，下层被测介质的介电常数较高。

　　应     用:液体

　　测量范围:10米

　　过程连接:螺纹、法兰

　　过程温度:-20-220℃

　　过程压力:-1.0-40bar

　　精      度:0.2s（根据具体使用情况而定）

　　电流信号:4…20mA

　　精度 :<0.1%

　　天线材质  YYD801、YYD802为PP/PTFE

　　YYD803 为316L不锈钢

　　通讯接口 HART通讯协议

　　过程连接 HHD801 （PP，PTFE天线） :G1-1/2 316L不锈钢，:

　　YYD802（棒式天线） :翻边法兰DN50，DN80，DN100，DN150

　　YYD803（喇叭口形式天线）:法兰DN50，DN80，DN100，DN150，DN200，DN250

　　电源 电源:24V DC（+/-10%），波纹电压:1Vpp

　　耗电量:max22.5mA

　　环境条件 温度:－40℃…＋80℃

　　容器压力（表压）－1…40bar

　　防爆认 ExiaII C T6

　　外壳保护等级 IP68

　　两线制接线 供电和信号输出共用一根两芯导线

　　电缆入口:2个M20×1.5（电缆直径5…9mm）

　　导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）

　　式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。

　　根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:

　　物料高度:L=E-D （2）

　　输出电流:Io=4+L×16/E （3）

　　式中:L为物料高度；E为量程。

　　导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:

　　（1）介电常数较低的介质位于上部。

　　（2）两种液体的介电差异不低于10。

　　（3）上层介质的介电常数是已知的，该参数可在现场确定。

　　（4）上层介质的大厚度取决于其介电常数。

　　（5）上层介电常数下限＜3，下层介电常数上限＞20。

　　（6）可同时进行液位测量和界面测量。

　　导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:

　　（1）无可活动机械部件，维护成本低。

　　（2）安装方便，支持罐顶安装或旁路管顶部安装。

　　（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。

　　（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。

　　（5）适用于高温、低温、蒸汽和高压场合。

　　导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。

　　嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。

　　1、概述

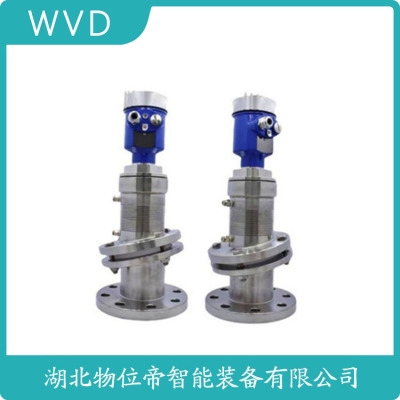

　　MT2000导波管雷达液位变送器采用雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。

　　2、主要技术参数

　　测量范围:0.6~30.5m，0.6~61m

　　度:±5mm

　　分辨率:±1.6mm

　　显示单位:在现场可选择毫米、厘米、米或%等工程单位。

　　工作电源:13.5~36VDC，两线制

　　材质:壳体:铸铝

　　传感器:316L

　　过程连接:单杆式、单缆式:DN25，PN4.0

　　双杆式、双缆式:DN50，PN4.0

　　旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。

　　高温型:DN65，PN4.0

　　护管型:DN50，PN4.0

　　卫生型:三夹子1.5“

　　认:FM，CSA，CENELEC

　　隔爆型ExdIICT6

　　本安型ExiaIICT6Ga

　　外壳防护:IP67

　　3、外形结构图
