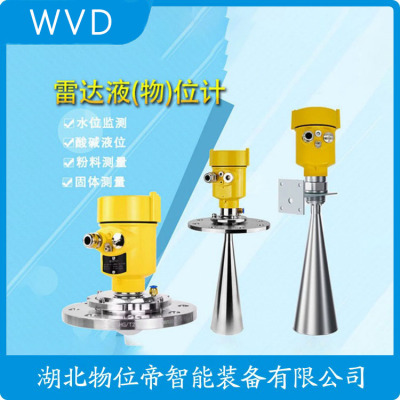

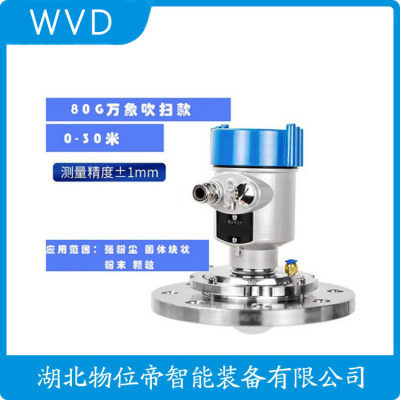

706-512A-011/7CS-1100-A2N-20-270导波雷达液位计供应
防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
仪表测量参考点到物料表面德距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面的反射回来被仪表内的接收器接收，并将时间信号转化为物位信号。
导波雷达液位计测量不受下列因素影响:液体密度，固体物料的疏松程度、温度、加料时的粉尘，液体表面的泡沫对测量无影响。同轴杆式探头的测量*不受罐体及安装短管的内部结构的影响，探杆和探缆可更换。
公司宗旨:以信誉存 以质量求竞争 以势力求发展 以真诚求和作 ，*本着信誉*，薄利多销的原则，以的服务，灵活的经营模式开拓市场；在广大新老客户的协助支持下，不断发展壮大。诚信是企业的生命，您的需要是我们的立业之本！
ami-controlJ1805-02-11备件
余氯的基本信息及对人体造成的危害
ＺＰＧ型自动排污过滤器
聚氨酯保温管3PE防腐钢管的用途
科学的设计可大大延长碎石机锤头的耐磨性
导波雷达液位计概述
什么是banner传感器
如何分辨细胞死亡类型
解析插拔力试验机零部件的作用
元素解码 | 安捷伦ICP-OES助力驶入“钠”电池元素检测快车道
造成卷板机发烫的三大主要因素
德国VOITH福伊特液压系统和部件中国一级经销
力士乐AZPF-008RCB20MB价格优
煤炭自动测氢仪的常见故障与排除方法
SH-03水分仪
选购走心机需要做出合理的判断
AF5025FTUD ST型四通温控阀功能与结构
邦纳banner超声波传感器东北一级代理
搅拌站水泥仓放料蝶阀采用标准及性能
706-512A-011/7CS-1100-A2N-20-270导波雷达液位计供应
PLUSFO
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
一项技术的出现，要与传统技术进行搏杀，可能是鱼死网破两败俱伤，可能是互相妥协和平共处，也可能多方投降一家独大，LoRa与NB-IOT哪个才是物联网的娇宠？物联网的无线通信技术很多，主要分为两类:一类是ZigBeWi-F蓝牙、Z-we等短距离通信技术；另一类是LPWAN（low-powerWide-AreaNetwork，低功耗广域网），即广域网通信技术。物联网的发展对无线通信技术提出了更高的要求，专为低带宽、低功耗、远距离、大量连接的物联网应用而设计的LPWAN也兴起。
（图一:【高频雷达物位计】STALKER PRO II雷达测速仪）
倍加孚（科技）有限公司*设计制造雷达物位计、雷达液位计、雷达料位计、雷达水位计、超声波液位计、磁翻板液位计、磁性浮子液位计、液位计、石英管液位计、浮球液位计、浮标液位计、投入式液位计、射频导纳物位计、磁敏电子双液位计、射频导纳料位开关、 HRS150型 数显洛氏硬度 HR150A型 洛氏硬度计 HRMS45型 数显表面洛氏 XHR150型 塑料洛氏硬度 TH300数显洛氏硬度计 TH310型表面洛氏硬度计 RD-150A1 手动洛氏硬度 RD-150D1电动洛氏硬度 RD-45D1电动表面洛氏硬 RM-150D1型液晶屏数显 TH320型数显全洛氏硬度 HBRS-150型数显洛氏硬 HRBD-150型电动洛氏硬 XHRS-150型电动塑料洛 HR-150A型洛氏硬度计 HRS-150B型加高洛氏硬 HRSD-45型电动表面洛氏 600MRD/LS洛氏硬度计 500MRD洛氏硬度计 500MRA/S洛氏硬度计 500MRA/LS洛氏硬度计 500MRA/L洛氏硬度计 HBRS-150型数显表面洛 HK单管真空计 TH300型数显洛氏硬度计 HBRS150型 数显洛氏硬 HBR-150DT型洛氏硬度计 HBRM-45DT型电动表面洛 HBR-150A型洛氏硬度计 600MRD™ 硬度计 600MRD/L洛氏硬度计 500RA™洛氏硬度 500MRA™洛氏硬度 表显手持式硬度计 全能数显手持硬度计 数显洛氏手持式硬度计HRS-150型数显洛氏硬度 HD945型 光学表面洛氏 HVS10型 数显小负荷维 HV10型 小负荷维氏硬度 HV50型 维氏硬度计 HVS50型 数显维氏硬度 HBV-5型维氏硬度试验机 VC-5A-1维氏硬度计（手 VC-5D1维氏硬度计（自 VCCD-5D-1带装置数 HDV-5A1/5D1数显维氏硬 HBVS-50型数显维氏硬度 HRV-50A型维氏硬度计 HRV-10B型小负荷维氏硬 HRVS-5型数显小负荷维 HRV-5型小负荷维氏硬度 HBV50型维氏硬度计 HBVS50型数显维氏硬度 HBVS-5型数显维氏硬度 HCV-5A1/HVC-5D1维氏硬 HBV-1000型显微硬度计 HBVS1000型数显显微硬 HBV10型小负荷维氏硬度 HBD-945型光学表面洛氏 VD-5D-1数显维氏硬度计
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
但也不排除由于浮子导向杆与止动环不同心，造成浮子卡死。处理时可将仪表拆下，将变形的止动器取下整形，并检查与导向杆是否同心，如不同心可进行校正，然后将浮子装好，手推浮子，感觉浮子上下通畅无阻卡即可，另外，在浮子流量计安装时一定要垂直或水平安装，不能倾斜，否则也容易引起卡表并给测量带来误差。测量误差大安装不符合要求;对于垂直安装浮子流量计要保持垂直，倾角不大于20度;对于水平安装浮子流量计要保持水平，倾角不大于20度;浮子流量计周围100mm空间不得有铁磁性物体;安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。
UTG-22超声波测厚仪 TM250 型超声波测厚仪 TT100系列手持式超声波 TT300手持式超声波测厚 LA-30型超声波测厚仪 LAD-C 高精度超声波测 UTM-101H型智能超声波 CTS-30型袖珍数字式 TT340超声波测厚仪 TT310超声波测厚仪 TT100a超声波测厚仪 TT320超声波测厚仪 CTZ-30型袖珍数字式 HGG系列超声波测厚仪 UTM-102型超声波测厚仪 DM4DL 超声波测厚仪 DM4超声波测厚仪 WM2超声波测厚仪 CL3/CL3DL精密超声波测 TI41、51系列固定一体 QQI试片（a 标准QQI试 ASME国外标准线型像质 SG-1201超声波测厚仪 SG-1202电脑涂层测厚仪 SG-1203电脑涂层测厚仪 LK300高精度超声波测厚 UTG-32涂层测厚仪 CTS-30A袖珍式超声测厚 TT300型手持式超声波测 UTC-22超声波测厚仪 PX7/PX7DL高精密超声波 DM4E超声波测厚仪 超声波测厚仪 MX系列测厚仪 A/B扫描超声波测厚仪M PR—8²超声波测厚 A/B扫描超声波测厚仪P MMX系列超声波测厚仪 UMX/MX3水下超声波测厚 VX声速测定仪 THOR型高穿透力A-扫描 MICROGAGE2超声测厚仪 T-GAGE4超声波测厚仪 Model 25超声波测厚仪 Model 25DL超声波测厚 25 MULTI PLUS超声波多 ECHOMETER超声波测厚仪 TI7F/TI14铸铁超声 AD-3252A/3252B超声波 AD-3253/3253B超声波测 HGH2000B型超声波测厚 HGH2000C型超声波测厚 HGH2000D型超声波测厚 TI-40N超声波测厚仪 MINITEST 400W 超声波 25MX PLUS 八通道超声 25HP超声波测厚仪 25HP PLUS超声波测厚仪 37DL PLUS超声波测厚仪 MG2系列超声波测厚仪 26系列超声波测厚仪 35系列精密型超声测厚 Magna-Mike 8500 霍尔 DC-1000B 超声波测厚仪 DC-2000B 超声波测厚仪 DC-2020B 超声波测厚仪 DC-2030B 超声波测厚仪 DC-2010B 超声波测厚仪 SKCH-1(A)型精密测厚仪 NOVASCOPE 5000*精密 TG110-DL小型数字式 TI--55/TI--56系列超声 FQR7502型涡流导电仪 HGG-25电涡流测厚仪 CL400精密超声波测厚仪 JB4730-94像质计 CTS-35A型非金属超声波 MAGNAPURE 液渗废液处 管线故障寻踪仪/线路寻踪器 HY-4/ZZK-2(数显)自动 DGT1型电缆故障探测仪 MG8502A设备故障分析仪 TJY-2000型地下管道探 690 型设备故障综合诊 VIH-20型旋转机械故障 SITE-X320系列便携式工 MI2093（T-R10K）线路 RD-4000系列地下管线探 Easy Locator易捷管线 GYX-2000型地下管线探 QF1B 电缆探伤仪 IR-0204型红外线测温仪 IR-0204型红外线测温仪 HT-11D型 红外线测温仪 HT-21型 红外线测温仪 T830-T1/830-T2便携式 570系列手持式精密红外 TES-1326 / 1327 红外 testo 850-1/2红外测温 MiniTemp系列便携式红 MX系列便携式红外测温 PhotoTemp?Mx6型照相式 CI系列热偶红外测温仪 MID系列红外测温仪 GP系列在线式红外测温 TX系列红外测温仪 MP50系列红外测温仪 Marathon系列双集成 FP系列食品型红外 CS100红外测温系统（温 AZ8895红外测温仪 AZ8888红外测温仪 AZ8889红外测温仪 AZ8877红外测温仪 AZ8878红外测温仪 AZ8890红外线测温仪 AZ8879红外测温仪 TR-630型 红外测温仪( TR-630型 红外测温仪( 5500/5510便携式红外测 825-T1/T2红外测温仪 825-T3/T4两用红外测温 860-T1/T2/T3红外测温 AZ8868/8886/8866/885 TI213EL型红外测温仪 PT-5LD PT-7LD型红外线 PT-303红外线测温仪(激 PT-305 红外线测温仪( BF系列红外线测温仪(在 BS系列红外线测温仪(防 TI120EL型红外测温仪 ST系列便携式红外测温 3i系列便携式红外测温 F561二合一红外测温仪 MS Plus非接触型红外测 SSW-1型自动真空温度测 SDS系列(双路)电阻真空 Ti30热成像仪 JB4730-94、DL/T821-2 DT8818型非接触式红外 DT-8812/8811/8810红外 DT-8810/DT-8811/DT-8 DT880迷你型红外线测温 DT-8855二合一红外测温 DT-8830二合一红外测温 DT-8831 二合一红外测 DT-8832二合一红外测温 DT-8833二合一红外测温 DT-8835二合一红外测温 DT-8862双激光红外测温 DT-8863双激光红外测温 DT-8865双激光红外测 DT-8867H工业型高温双 DT-8868H工业型高温双 DT-8869H工业型高温双 TI110/315系列便携式红 PhotoTemp™Mx6型 BA系列红外线测温仪 AR872A/AR882A非接触式 FoodPro/FoodPro Plus 826-T1/T2红外测温仪（ 826-T3/T4红外/接触式 testo 850-1/2红外测温 AR872S/AR872/AR882非 AR842A/AR852/AR862A非 AR802/842/852非接触式 AR-812/832非接触式红 TN00系列红外测温仪 TN20系列(激光) 红外测 TN205L 红外测温仪 TN30系列 热电偶& 红外 TN40系列热电偶 & 红外 TCT103 热电偶&红外测 TN1系列便携式红外测温 TN901测温仪 Fluke62红外测温仪 805 迷你红外测温仪 MT-300C红外测温仪 MT-300C+红外测温仪 MT-500经济型红外测温 ST-652红外测温仪(精密 MS-620红外测温仪(精密 DT8859红外测温仪 DT8858红外测温仪 DT8839红外测温仪 DT8838红外测温仪 DT8829红外测温仪 DT8828H红外测温仪 DT8826H红外测温仪 DT8819H 便携式红外测 DT8818H 便携式红外测 DT8811H手持式红外测温 DT8810H 红外测温仪 DT8828 红外线测温仪 DT8819 红外测温仪 DT880B迷你型红外测温 DT882 迷你型红外测温 DT883 迷你型红外测温 IR77L袖珍型红外线测温
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
作为人类获取信息的工具，传感器是现代信息技术的重要组成部分。在传统意义上的传感器输出的多是模拟量信号，本身不具备信号处理和组网功能，需连接到特定测量仪表才能完成信号的处理和传输功能。但智能传感器能在内部实现对原始数据的加工处理，并且可以通过标准的接口与外界实现数据交换，以及根据实际的需要通过软件控制改变传感器的工作，从而实现智能化、网络化。的来说，智能传感有以下几个主要特点及优势:1.精度高智能传感器可通过自动校零去除零点，与标准参考基准实时对比自动进行整体系统、非线性等系统误差的校正，实时采集大量数据进行分析处理，消除偶然误差影响，从而智能传感器的高精度；2.高性与高稳定性智能传感器能自动补偿因工作条件与环境参数发生变化而引起的系统特性的漂移，如环境温度、系统供电电压波动而产生的零点和灵敏度的漂移；在被测参数变化后能自动变换量程，实时进行系统自我检验、分析、判断所采集数据的合理性，并自动进行异常情况的应急处理；3.高信噪比与高分辨力由于智能传感有数据存储、记忆与信息处理功能，通过数字滤波等相关分析处理，可去除输入数据中的噪声，自动提取有用数据；通过数据融合、神经网络技术，可消除多参数状态下交叉灵敏度的影响；4.强自适应性智能传感有判断、分析与处理功能，它能根据系统工作情况决策各部分的供电情况、与高/上位计算机的数输速率，使系统工作在低功耗状态并优化传输效率。
导波雷达物位计，液位计
1.产品概述
1.1测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
1.2测量范围
H－－－－测量范围
L－－－－空罐距离
B－－－－顶部盲区
E－－－－探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意:
只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。
2 .仪表介绍
WRD71
应用液体、固体颗粒
测量范围30米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD72
应用液体、固体颗粒
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD73
应用液体
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)- 4 -
3.安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。
3.1安装位置:
<尽量远离出料口和进料口。
<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
<建议安装在料仓直径的1/4处。
<缆式探头或杆式探头离罐壁小距离不小于30厘米。
<探头底部距罐底大约30mm。
<探头距罐内障碍物小距离不小于200mm。
<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。
3.2右图为杆式雷达安装图，主要用于液体液位的测量。
特点:
<可以测量介电常数大于等于1.9的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.3右图为双杆式雷达安装图，主要用于液体液位的测量。
特点:
<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
<可以测量介电常数大于等于1.6的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.4安装方法
<合理安装能确保仪表长期而的测量
仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。
当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。
<在塑料罐上安装
注意！
无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
<仪表探头与罐壁的距离
仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。
注意事项:
<雷达安装不要装在下料口处（图一）
<应避免罐内其它装置接触到微波传导部件（图二）
<应避免导波缆绳接触到安装短管（图三）
缆绳所受下拉力
当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:
1.缆绳长度 2.物料的密度 3.储仓的直径 4.缆绳的直径
以下是6mm缆式探头典型介质产生的压力
干扰的优化
<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果
<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。
腐蚀性介质测量
<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。
导波雷达探头末端的固定
<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。
■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；
■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。
※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系
4.接线方式
如右图。
5.调试
WRD可以通过三种方式调试:
<通过显示调整模块WPM
<通过调试软件WSOFT
<通过HART手持编程器
5.1通过编程模块调试（WPM）
5.2通过WSOFT软件调试
<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。
<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。
5.3通过HART手持编程器
6.导波雷达物位计，液位计仪表尺寸
7.导波雷达物位计，液位计仪表线性
8.导波雷达物位计，液位计技术参数:
工作频率:100MHZ-1.8GHZ
测量范围:缆式:0-30m；杆式、双杆式:0-6m
重复性:±2mm
分辨率:1mm
采样:回波采样55次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:
通讯接口:HART通讯协议
过程连接: G11 /2A
法兰DN50，DN80，DN100，DN150
过程压力: -1-20bar
电源:电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:IP67
防爆等级:EXia II CT6
两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)
9.产品选型
WRD70仪表型号， 探头类型， 大量程， 材质
WRD71 6mm缆式探头 30000mm 不锈钢
WRD72 10mm杆式探头 6000mm 不锈钢
WRD73 10mm双杆式探头6000mm 不锈钢（法兰安装）
防爆
P非防爆型（普通型）电流信号输出（4-20mA）HART协议
I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议
D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议
一体化过程连接/材质
G G11 /2A螺纹不锈钢
N 11 /2NPT螺纹不锈钢
C法兰DN50 PN16C不锈钢
D法兰DN80 PN16C不锈钢
E法兰DN100 PN16C不锈钢
F法兰DN150 PN16C不锈钢
H法兰DN200 PN16C不锈钢
K法兰DN250 PN16C不锈钢
Y约定
关键词:
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3x10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆大测量范围为6.1 m，柔性杆为大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的低点定义为上参考点，用它来代表液位的满点(高可测点)和20mA输出电流。下部死区的高点则定义为下参考点，用它来代表液位的零点(低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
706-512A-011/7CS-1100-A2N-20-270导波雷达液位计供应
导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计适用特点:
首先，导波雷达液位计的度是很高的。因为导波雷达液位计采用的是雷达电磁波，它是不会受到周围环境的影响的，并且，导波雷达液位计与储蓄和介质是没有的接触的，所以即使在很恶劣的环境下，导波雷达液位计也能够准确的进行液位测量。
其次，导波雷达液位计的频率高并且性能很强。因为导波雷达液位计加大了测量距离和精度，并且它其中的天线和处理器也被优化处理了，所以它能够进行更高速率的信号分析，它的性能得到了很大的提升。
除此之外，导波雷达液位计的波束角是很小的，所以它散发出来的能量是很几种的，这样测量的数据就会更加的准确。并且与此同时，它还能够增强回波，这样就能够很好的避开干扰物，使用起导波雷达液位计来就更加的方便。
，导波雷达液位计的适用范围是很广的，它可以在球罐、卧罐、柱形罐等容器中很好的应用，并且它能测量的液体范围也是很广的，比如盐碱、硝酸、工业废水等等，或者是石灰、浆液等等，导波雷达液位计够的测量。
